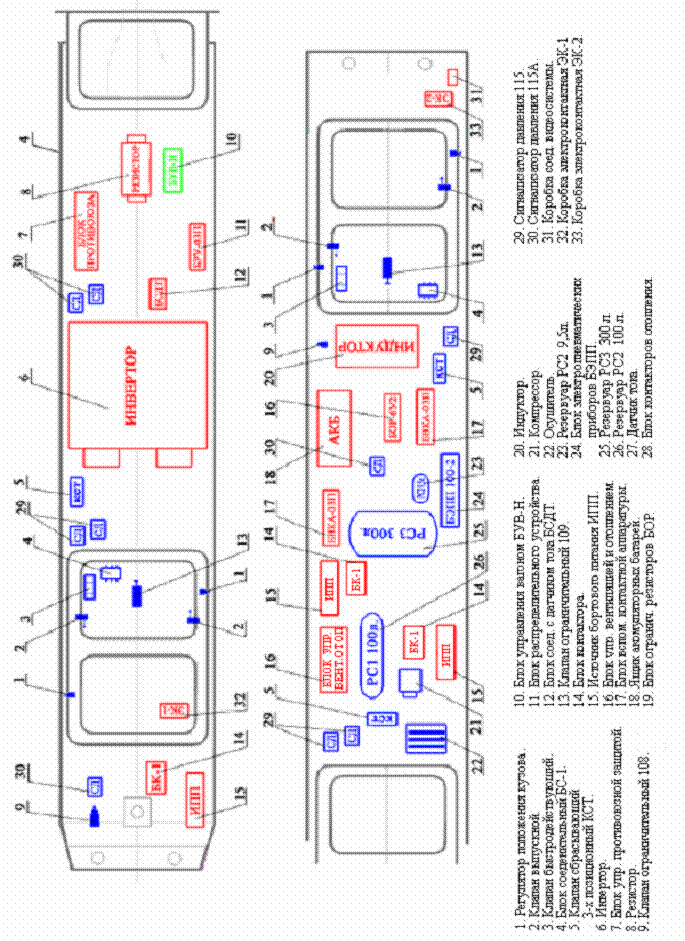

РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ НА РАМАХ СЕКЦИЙ ВАГОНА 81-740











Краткое описание работы электропневматического тормозного оборудования в штатном режиме и режиме торможении на вагонах модели 81-740: 81-741.

            Принятые сокращения.

НМ   напорнвая магистраль.

ТМ    тормозная магистраль.

КРМ кран машиниста.

КУ    кран управления в составе КРМ.

РУ     разобщительное устройство в составе КРМ.

РД     реле давления.

ТЭ     тумблер « тормоз экстренный».

РТЭ  тумблер «резервный тумблер экстренный».

ЭПТ  электропневматический тормоз.

КТР  кнопка тормоз резервный.

КТ     кнопка тормоз.

КО    кнопка отпуск.

БТБ  блок тормоза безопасности.

ВТБ  вентиль тормоза безопасности.

ВР     воздухораспределитель.

КРО  котроллер реверса основной.

КРР  контроллер реверса резервный.

КМ   контролер машиниста.

СТ     стояночный тормоз.

КСТ  клапан ступенчатый ( сброса тормоза).

БУП блок управления поездом.

БУВ  блок управления вагоном.

БКЦУ        блок коммутации цепей управления.

БУТП         блок управления тяговым приводом.

ППЗ  панель поездной защиты.

ПВЗ  панель вагонной защиты.

ДД     датчик давления.

СД    сигнализатор давления.

БУСТ         блок управления ст. тормозом.

БТ     блок тормоз.

ПК    переключательный клапан.
