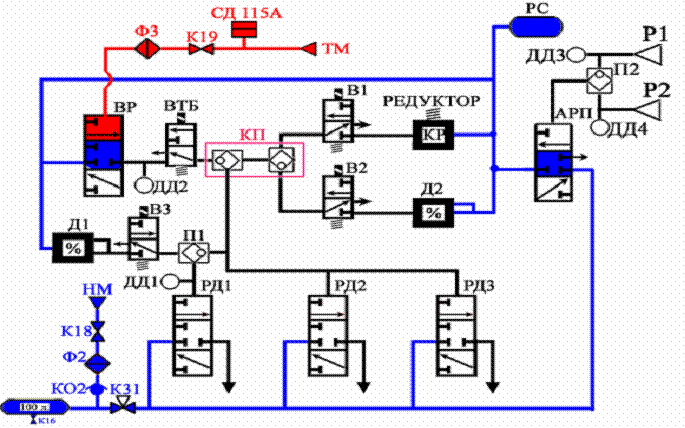

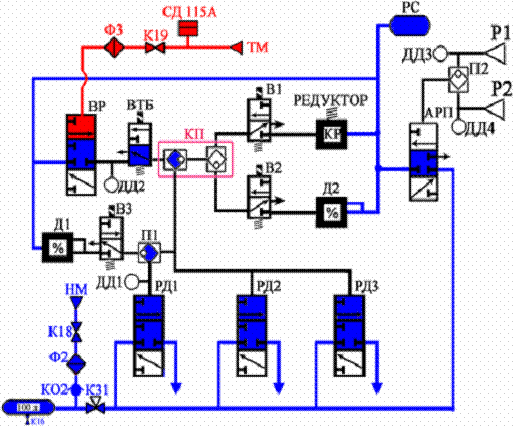

БЭПП усл. №248. ТОРМОЗА ПОЛНОСТЬЮ ОТПУЩЕНЫ

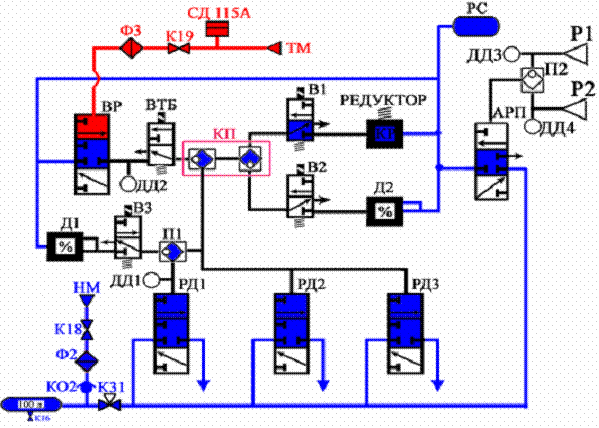

                           БЭПП усл. №248. ПЕРВАЯ СТУПЕНЬ ТОРМОЖЕНИЯ

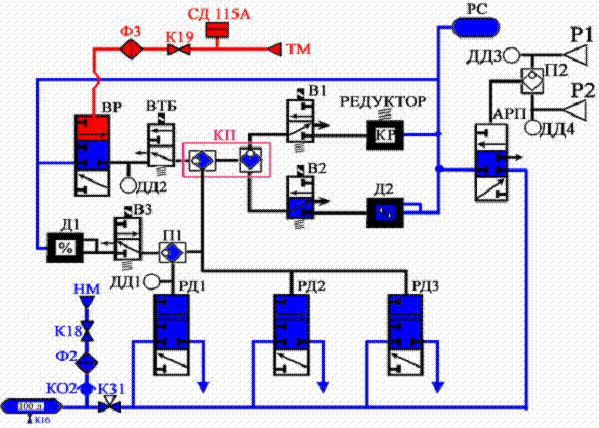

БЭПП усл. №248. ВТОРАЯ СТУПЕНЬ ТОРМОЖЕНИЯ



















БЭПП усл. №248. ТРЕТЬЯ СТУПЕНЬ ТОРМОЖЕНИЯ























БЭПП усл. №248. ТОРМОЖЕНИЕ ПРОМЕЖУТОЧНОЙ ТЕЛЕЖКИ

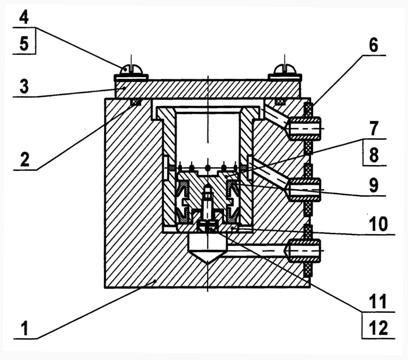

                                          ПЕРЕКЛЮЧАТЕЛЬ 100.040



1. – корпус

2. – кольцо

3. – крышка

4, 11 – винт

5, 12 – шайба

6. – уплотнение клапана

7. – поршень

8. – манжета воздухораспределителя

10. – вставка

































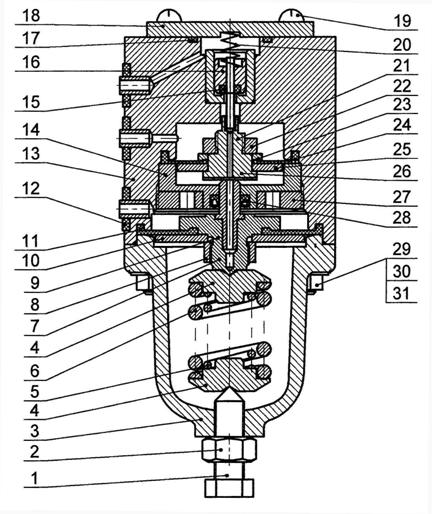

ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ 155.010

                   1. – винт регулирующий

                   2, 8, 22, 27, 29 – гайка

                   3, 18 – крышка

                   4. – упорка

                   5, 6, 20 – пружина

                   7, 11, 21, 24 – диафрагма

                   9, 19 – винт

                 10, 14, 23, 25, 30 – шайба

                 12, 15 – уплотнение клапана

                 13. – корпус

                 16. – клапан

                 17. – кольцо

                 26. – толкатель

                 28. – манжета

                 31. – шпилька

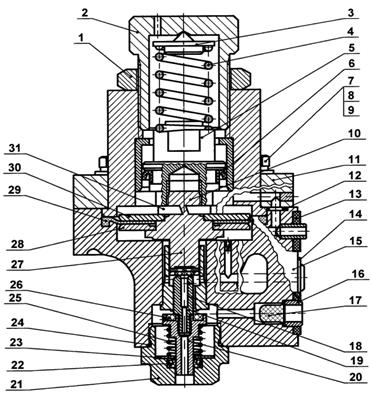

                        АВТОРЕЖИМ ПНЕВМАТИЧЕСКИЙ 100.050-1М

                            1. – контргайка

                            2. – упорка регулирующая

                            3. – упорка

                            4, 25 – пружина

                            5. – поршень

                            6, 22 – манжета

                            7. – болт

                            8, 9, 23, 28, 30, 31 – шайба

                          10, 29 – диафрагма

                          11. – фланец

                          12, 24 – кольцо

                          13, 26 – уплотнение клапана

                          14. – прокладка

                          15. – корпус

                          16. – ниппель

                          17. – фильтр

                          18. – клапан

                          19. – направляющая

                          20. – гнездо

                          21. – заглушка

                          27. – диск диафрагма

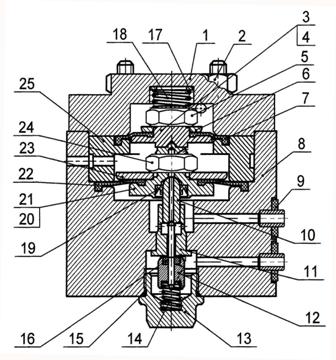

ДЕЛИТЕЛЬ ДАВЛЕНИЯ 248.040

                                     1. – крышка

                                     2, 5, 24 – гайка

                                     3, 7, 20, 22 – диафрагма

                                     4. – диск диафрагмы

                                     6, 17, 23 – шайба

                                     8. – корпус

                                     9, 16 – уплотнение клапана

                                   10. – толкатель

                                   11, 25 – втулка

                                   12. – клапан

                                   13. – заглушка

                                   14, 18 – пружина

                                   15. – кольцо

                                   19. – манжета

                                   21. – винт



























КЛАПАН ПЕРЕКЛЮЧАТЕЛЬНЫЙ 155.030



1. – корпус                                                 7. – шайба

2. – вставка                                                8. – кольцо

3, 4 – поршень                                           9. – крышка

5. – манжета воздухораспределителя    10. – шпилька

6. – винт                                                   11. – гайка

                                                                  12. – уплотнение клапана

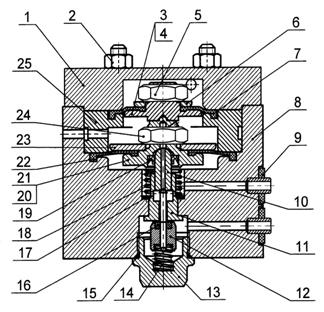

ДЕЛИТЕЛЬ ДАВЛЕНИЯ 248.040-1







                                  1. – крышка

                                  2, 5, 24 – гайка

                                  3, 7, 20, 22 – диафрагма

                                  4. – диск диафрагмы

                                  6, 17, 23 – шайба

                                  8. – корпус

                                  9, 16 – уплотнение клапана

                                10. – толкатель

                                11, 25 – втулка

                                12. – клапан

                                13. – заглушка

                                14, 18 – пружина

                                15. – кольцо

                                19. – манжета

                                21. – винт
