Трехконтурный пневматический привод тормозов сочлененных автобусов



 Движение сжатого воздуха от компрессора к тормозным цилиндрам можно проследить по принципиальной схеме (рис. 41).

Сжатый воздух, вырабатываемый воздушным компрессором 10, проходя через кран-фильтр 6, регулятор давления 7, антифризный насос 8, трубопровод и обратные клапаны 12, попадает в воздушные баллоны 13 или через перепускной клапан 20 во вспомогательные воздушные баллоны 23. Для накапливания воздуха в каждом контуре предусмотрены отдельные воздушные баллоны.

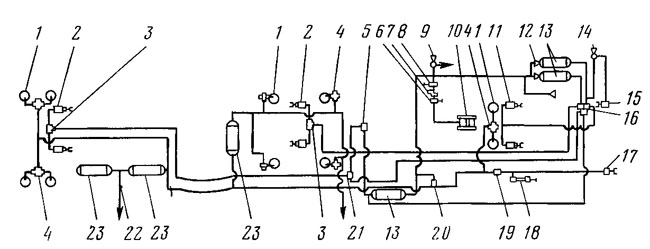

Рис. 41. Принципиальная схема пневматической тормозной системы сочлененного автобуса Икарус-180:
1 - пневматический баллон подвески; 2 - задний тормозной цилиндр; 3 — быстродействующий клапан; 4 — клапан регулирования уровня пола; 5 — сервоклапан ручного тормоза; 6 - кран-фильтр для отделения масла и накачивания тин; 7 регулятор давления; 8—антифризный насос; 9 — электропневматическнй клапан управления тормозом-замедлителем; 10— воздушный компрессор; 11 — передний тормозной цилиндр; 12 — обратный клапан; 13—воздушный баллон; 14 — электропневматическнй клапан; 15 — рабочий цилиндр устройства для ограничения поворота прицепа при движении задним ходом; 16 --- тормозной кран; 17 — рабочий цнлнндр управления жалюзи радиатора; 18 — рабочий цилиндр управления краном гидравлической системы привода вентилятора; 19 — клапан термостата; 20 — перепускной клапан; 21 — двухпозиционный клапан; 22 — отбор воздуха для управления дверьми; 23 — вспомогательные воздушные баллоны










При торможении сжатый воздух из баллонов 13 через тормозной кран 16 подается в задние тормозные цилиндры 2 и передний тормозной цилиндр 11. Для контроля за эффективностью работы тормозной системы на щитке контрольно-измерительных приборов установлены двухстрелочные манометры, в которых одна стрелка показывает давление воздуха в воздушных баллонах, а другая — давление воздуха, поступающего в тормозные цилиндры в процессе торможения.

В случае неисправностей рабочего тормоза или при движении по уклону ручной тормоз вместе с тормозом-замедлителем может использоваться в качестве рабочего тормоза. При утечке воздуха из системы ручной тормоз независимо от водителя осуществляет аварийное торможение автобуса.

Сущность работы тормоза-замедлителя, осуществляющего умеренное, но постоянное торможение автобуса, заключается в том, что отверстие в выпускном трубопроводе при помощи заслонки частично закрывается, вследствие чего затрудняется выброс отработанных газов из цилиндров двигателя, что создает повышенное давление и обеспечивает тормозной эффект.

При нажатии на ножной выключатель срабатывает электропневматический клапан управления тормозом-замедлителем, который одновременно действует на рабочий цилиндр управления заслонкой в выпускном трубопроводе и на цилиндр, снижающий подачу топлива. Рабочий цилиндр действует на заслонку таким образом, что ее поворот закрывает путь для прохождения отработавших газов, а при помощи цилиндра механизма включения подачи топлива предотвращается перемещение тяг управления, благодаря чему при торможении подача топлива снижается до нуля. После освобождения ножного выключателя торможение прекращается.
