Уплотнение передней части коленчатого вала двигателя Scania

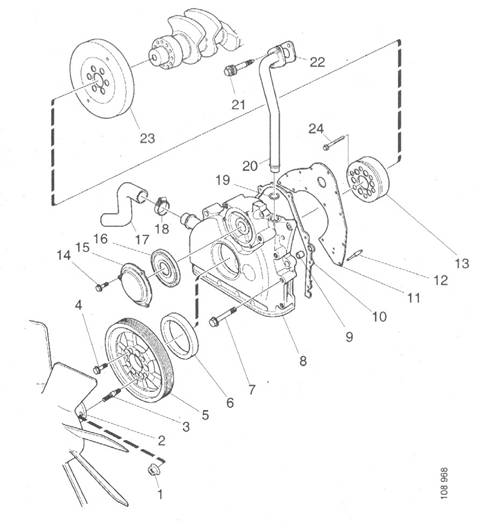

Покомпонентное изображение





Применяется исключительно к определенным серийным номерам двигателей.



Scania SODERTALIE 571194



Scania ZWOLLE 5719107



Scania ANGERS 5718891



Вентиляция картера двигателя и уплотнение передней части коленчатого вала







1 Гайка

2 Вентилятор

3 Шпилька

4 Болт с буртиком

5 Шкив

6 Уплотнение вала

7 Болт с буртиком

8 Картер

9 Штифт

10 Прокладка

11 Пластина крышки

12 Заклепка

13 Шейка вала

14 Болт с буртиком

15 Крышка

16 Диафрагма

17 Шланг

18 Зажим шланга

19 Уплотнительное кольцо

20 Сборочная труба

21 Болт с буртиком

22 Прокладка

23 Вибрационный демпфер

24 Болт с буртиком



















Замена



Описание применяется исключительно к определенным серийным номерам двигателей.



Scania SODERTALIE 571194



Scania ZWOLLE 5719107



Scania ANGERS 5718891



Спецификации



Моменты затяжек



Болты для закрепления трубы картера двигателя                         12 Нм

к крышке коромысла клапана

Болты для демпфера вибраций                                                       135 Нм +/20%



Специальные инструменты



Номер                        Название               Иллюстрация               Панель инструментов



99374              Прессовый инструмент                                            D5

для уплотнения

коленчатого вала







Описание



1 Снимите радиатор как описано в группе 02, Система охлаждения



2 Снимите кольцо вентилятора и вентилятор.



Храните вентилятор в вертикальном положении.



Примечание: герметичность коленчатого вала достигается за счет уплотнения шкива, поэтому следует осторожно обращаться со шкивом.

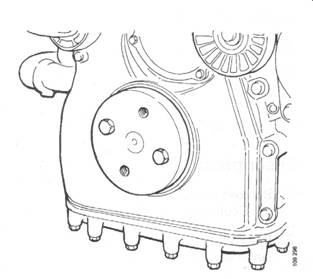

Уплотнительная поверхность для уплотнения коленчатого вала



3 Снимите ремень вентилятора и шкив.



4 Снимите уплотнитель, используя отвертку.

Будьте осторожны, чтобы не повредить уплотнительные поверхности в картере.



5 Протрите гнездо кольца уплотнения.







Примечание: Уплотнение коленчатого вала следует устанавливать сухим и не в коем случае не смазывать. Втулка внутри уплотнителя не должна сниматься, прежде чем уплотнитель коленчатого вала, не будет установлен в двигатель.



6 Помесите уплотнение в инструмент 99374 и вдавите его на место, затягивая болты крест на крест. Уплотнение помещено правильно, когда инструмент касается дна.















7 Снимите инструмент. Болты могут быть вкручены в резьбовые отверстия и как рукоятки, чтобы облегчить снятие.



8 Протрите поверхность уплотнения шкива и установите его сразу.



9 Установите ремень вентилятора.



10 Установите вентилятор и кольцо вентилятора.



11 Установите снова вентилятор как описано в группе 02, Система охлаждения.
