Распределительный вал двигателя Scania





Снятие



Описание



1 Снимите маховик согласно разделу Маховик, снятие



2 Снимите крышку маховика согласно разделу Крышка Маховика, снятие



3 Снимите коромысла клапанов, штанги толкателей и вилки клапанов.



4 Снимите шестерню распределительного вала.



5 Снимите промежуточную шестерню маховика согласно разделу Промежуточная Шестерня, снятие и винты направляющего фланца



6 Снимите пластину распределительного механизма.



7 Снимите крышки распределительного вала.







8 Снимите толкатели



ВАЖНО! Пометьте толкатели, так как они должны устанавливаться в те же самые места.

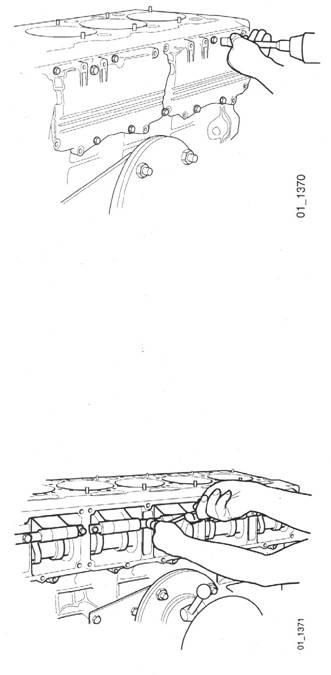

9 Потяните распределительный вал назад. Будьте осторожны, чтобы не повредить кулачки и подшипники.

























Установка



Спецификации



Моменты затяжек





Фланцевые болты и болты корпуса для толкателей                                 32 Нм

Болты для шестерни распределительного вала                                         63 Нм

Болты для пластины трансмиссии                                                              63 Нм







Уплотняющее средство

Уплотняющий состав для кожуха маховика                                              816 064







Специальные инструменты



Номер                        Название           Иллюстрация               Панель инструментов

588189            Распылитель

сжатого

                        воздуха



584117            Переходник



584118            Штуцер





Описание



1 Установите распределительный вал. Будьте осторожны, чтобы не повредить  кулачки и подшипники.



2 Смажьте, используя моторное масло и установите толкатели клапанов в те же самые места, где они были до снятия. Затяните винты с усилием 32 Нм.



3 Установите крышки распределительного вала.



4 Установите направляющие болты с буртиком.















5 Снимите все старые уплотнительные средства с блока цилиндров, с картера и пластины распределительного механизма. Удалите все  масло и смазку с уплотнительных поверхностей, используя средство на спиртовой основе.



ВНИМАНИЕ! Чистите тщательно, уплотнительная поверхность должна быть свободной от смазки.

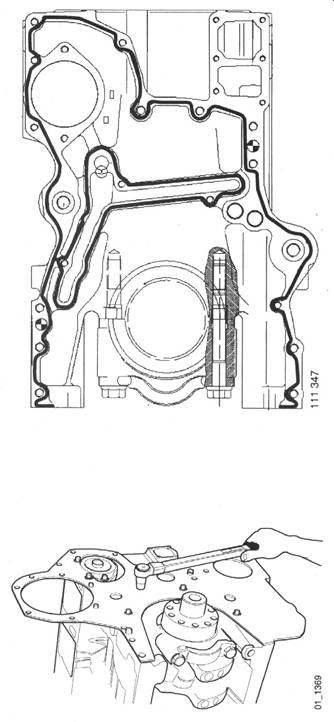

6 Нанесите уплотняющее средство на блок цилиндров механизма специальным распылителем. Полоса распыления должна быть 0.8 и 1.2 мм. Следуйте примеру, указанному на картинке.



















ВНИМАНИЕ! Уплотнительное вещество накладывается внутри отверстий для винтов, но без уплотнительного вещества идущего в картер двигателя. Вещество может забить проходы и штуцеры. Это особенно важно соблюдать около масляных каналов. Движение масла к воздушному компрессору и топливному насосу может заблокироваться.



ВНИМАНИЕ! Монтаж должен продолжаться не более 25 минут от начала наложения уплотнительного средства.





7 Установите пластину распределительного механизма на блок двигателя. Затяните болты с усилием 63 Нм.



8 Установите промежуточную шестерню.



9 Убедитесь чтобы маркировка на шестерне распределительного вала указывала в направлении к центру промежуточной шестерни.













10 Установите шестерню распределительного механизма и затяните винты с усилием 63 Нм.



11 Установите крышку маховика согласно разделу Крышка Маховика, снятие.



12 Установите маховик согласно разделу Маховик, установка.





Проверка установки распределительного вала двигателя Scania



Описание



1 Проверните коленчатый вал так что бы поршень 1 цилиндра установился в положение верхней мертвой точки после такта сжатия.



2 Установите индикаторы цифрового измерителя напротив упорных шайб гнезд клапанов.



3 Отрегулируйте коромысла клапанов так, чтобы не было зазора и отрегулируйте еще 0.1 мм (так чтобы клапана открывались на 0.1 мм).



4 Обнулите оба цифровых индикатора.



5 Проверните коленчатый вал на один оборот в направлении вращения пока поршень 1 цилиндра не встанет в ВМТ.



6 Снимите показания с обоих цифровых индикаторов и сравните показания со значениями данными ниже:



Высота подъема впускного клапана:  0.37-1.47



Высота подъема выпускного клапана: 0.16-1.16
