Распределительный механизм двигателя Scania





Устройство

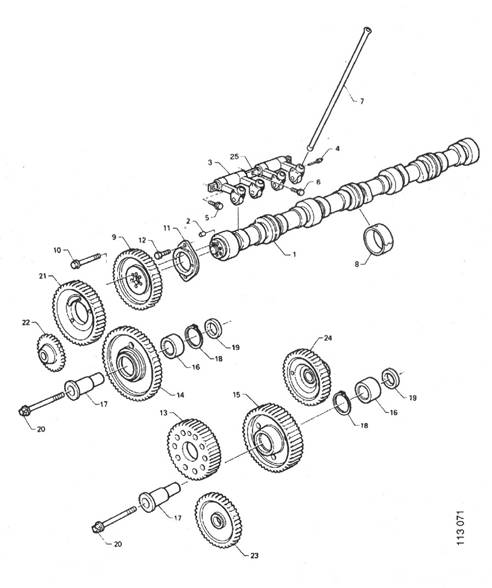

Блок шестерён



1 Распределительный вал

2 Штифт

3 Распорная втулка

4 Заклепочная пробка

5 Болт с буртиком

6 Болт корпуса

7 Штанга толкателя

8 Подшипник распределительного вала

9 Шестерня распределительного вала

10 Болт с буртиком

11 Направляющий фланец

12 Болт

13 Шестерня коленчатого вала

14 Шестерня

15 Шестерня

16 Шариковый подшипник

17 Вал

18 Пружинное стопорное кольцо

19 Распорная втулка

20 Болт

21 Шестерня ТНВД

22 Шестерня гидравлического насоса усилителя

     рулевого управления

23 Шестерня масляного насоса

24 Шестерня компрессора

25 Вал

















Общие моменты затяжек



Спецификации



Следующие моменты затяжек применяются обычно, если не указано особо:



Резьба М5                                                                  6.7 Нм



Резьба М6                                                                  10.2 Нм



Резьба М8                                                                  26 Нм



Резьба М10                                                                50 Нм



Резьба М12                                                                92 Нм



Резьба М14                                                                149 Нм



Для специально установленных моментов затяжек применятся допуск +/-15%, если не указано особо.
