Промежуточная шестерня двигателя Scania







Снятие



Специальные инструменты



Номер                        Название              Иллюстрация               Панель инструментов

99074              оправка ударного

действия                                                                                 D1















99309              Инструмент для

поворота

маховика                                                                                D5



Другие   инструменты



Номер                        Название                       Иллюстрация               Панель инструментов

587526                        Съемник











Описание



Распределительный механизм имеет две промежуточные  шестерни. Одна для распределительного вала и привода насоса гидроусилителя рулевого управления, другая для привода компрессора. Обе эти шестерни снимаются одним и тем же способом.

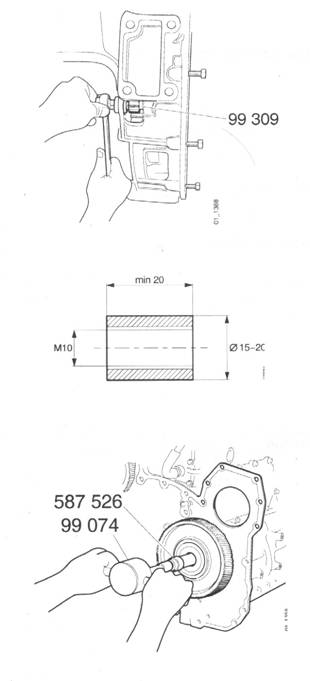

1 Поверните коленчатый вал так, чтобы первый цилиндр был в верхней мертвой точке (ВМТ) на такте сжатия. Используйте инструмент 99309 и храповик на кольцевом зубчатом колесе маховика.











2 Снимите маховик согласно разделу Маховик, снятие.



3 Снимите крышку маховика согласно разделу Крышка Маховика, снятие.



4 Используйте резьбовую часть, как показано на рисунке.



5 Имеется выемка на вале, в которой распложена шестерня. Прикрепите съемник 587266, оправку толчкового действия 99074 и резьбовую часть.

6 Снимите шестерню и вал.



ВНИМАНИЕ! После того как промежуточная шестерня была снята, распределительный и коленчатый валы нельзя вращать. Если один из них вращается, то поршни и клапаны могут удариться друг о друга и повредиться.









Установка



Спецификации



Моменты затяжек

Болты для промежуточных шестерен                                 50 Нм +60 градусов



Описание

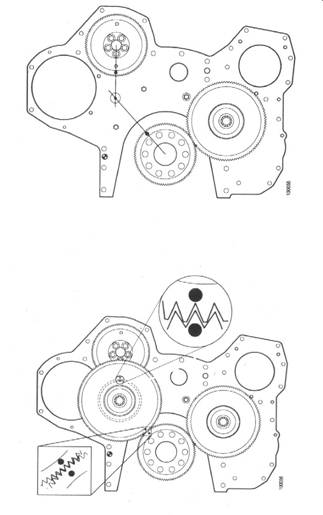

1 Поверните коленчатый вал так, чтобы первый цилиндр был в верхней мертвой точке (ВМТ) на такте сжатия. Поверните шестерни распределительного вала и коленчатого вала шестерни так, чтобы метки указывали в направлении к центру промежуточной шестерни.











2 Установите промежуточную шестерню против шестерни распределительного вала так, чтобы метки указывали в направлении друг к другу.





3 Установите вторую промежуточную шестерню.



4 Затяните болты на промежуточной шестерне с усилием 50 Нм +60градусов.



5Установите крышку маховика согласно разделу Крышка Маховика, установка.



6 установите маховик согласно разделу Маховик, установка.
