Подшипник промежуточной шестерни для компрессора двигателя Scania







Замена



Другие   инструменты



Номер                        Название            Иллюстрация               Панель инструментов







87348              Оправка                                                                      АМ1











87592              Оправка









Описание



1 Снимите пружинное стопорное кольцо.



2 Выдавите подшипниковый узел из шестерни.



3 Выдавите шейку вал из подшипника.



4 Вдавите вал в новый подшипник, используя инструмент 87348. Не давите на  наружную обойму подшипника.



5 Вдавите подшипниковый узел в промежуточную шестерню. Используйте инструмент 87 592.



6 Установите пружинное стопорное кольцо.





























Подшипник в промежуточной шестерне для распределительного вала двигателя Scania



Замена



Другие   инструменты



Номер                        Название             Иллюстрация               Панель инструментов







87348              Оправка                                                                  АМ1









87592              Оправка









Описание







1 Выдавите  валик из подшипника.



2 Выдавите с вал подшипника и снимите пружинное стопорное кольцо.



3 Поместите снятую внутреннюю  беговую дорожку в подшипник и выдавите подшипник используя оправку 87348.



4 Насадите новый подшипник на шейку вала, используя оправку 87348.



ВАЖНО! Не давите на наружную беговую дорожку в кольце подшипника.



5 Вдавите подшипник шейкой вала  в промежуточную шестерню. Используйте инструмент 87 592.



6 Установите пружинное стопорное кольцо.



7 Насадите распорное кольцо на шейку вала. Убедитесь, чтобы шейка вала была на прессовой плите.







Шестерня распределительного вала двигателя Scania



Снятие



Специальные   инструменты



Номер                        Название               Иллюстрация               Панель инструментов







99309              Инструмент

поворота

маховика















Описание

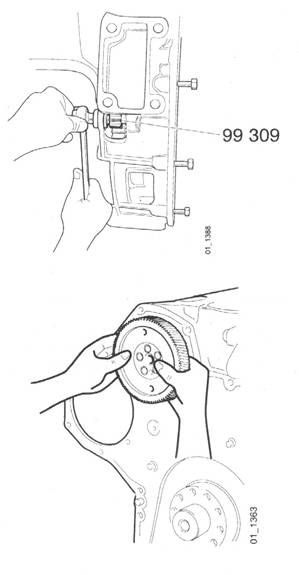

1 Поверните коленчатый вал так, чтобы первый цилиндр был в верхней мертвой точке (ВМТ) на такте сжатия. Используйте инструмент 99309.















2 Снимите маховик согласно разделу Маховик, снятие.



3 Снимите крышку маховика согласно разделу Крышка Маховика, снятие.



4 Снимите промежуточную шестерню.



ВАЖНО! После того как промежуточная шестерня была снята, распределительный и коленчатый валы нельзя вращать. Если один из них вращается, то поршни и клапана могут удариться друг о друга и повредиться.







5 Снимите шестерню распределительного вала.









Установка



Спецификации



Моменты затяжек



Болты для  шестерни распределительного вала                            63 Нм



Описание

1 Установите шестерню распределительного вала и затяните болты с усилием 63 Нм.

2 Установите промежуточную шестерню согласно разделу Промежуточная шестерня, установка 1-2.

3 Установите крышку маховика согласно разделу Крышка Маховика, установка.

4 установите маховик согласно разделу Маховик, установка.





Шестерня коленчатого вала двигателя Scania



Снятие



Специальные   инструменты



Номер                        Название               Иллюстрация               Панель инструментов

99309              Инструмент

поворота

маховика











































Описание

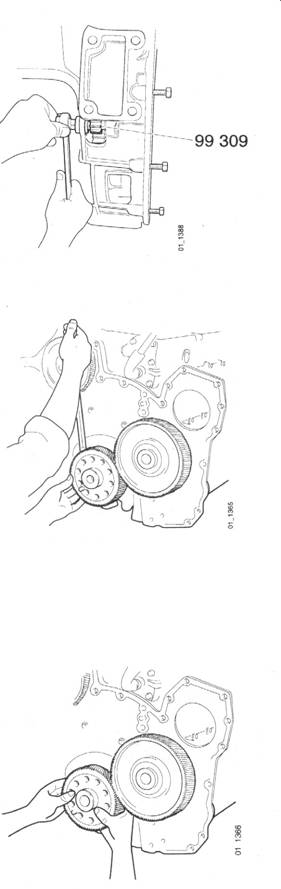

1 Поверните коленчатый вал так, чтобы первый цилиндр был в верхней мертвой точке (ВМТ) на такте сжатия. Используйте инструмент 99309 и кольцевое зубчатое колесо маховика.















2 Снимите маховик согласно разделу Маховик, снятие.



3 Снимите крышку маховика согласно разделу Крышка Маховика, снятие.



4 Снимите промежуточную шестерню.



ВАЖНО! После того как промежуточная шестерня была снята, распределительный и коленчатый валы нельзя вращать. Если один из них вращается, то поршни и клапана могут удариться друг о друга и повредиться.









5 Снимите шестерню коленчатого вала.







Установка



Описание



1 Установите шестерню коленчатого вала.

2 Установите промежуточную шестерню согласно разделу Промежуточная шестерня, установите 1-2.

3Установите крышку маховика согласно разделу Крышка Маховика, установка.

4 установите маховик согласно разделу Маховик, установка.
