Опорный подшипник двигателя Scania





Замена



Специальные инструменты



Номер                        Название               Иллюстрация               Панель инструментов







99250              Оправка













Описание





1 Снимите пружинные стопорные кольца с обеих сторон опорного подшипника.



2 Используя оправку 99250, осторожно выбейте опорный подшипник из маховика.



3 Установите новое пружинное стопорное кольцо. Установите новый опорный подшипник, используя оправку 99 250.



4 Установите внешнее стопорное кольцо.





































Зубчатое колесо двигателя Scania



Замена



Спецификации



Пред установкой должна быть нагрета до 100-150ºС.





Описание



Замените зубчатое колесо маховика, если зубья сносились так сильно, что привод мотора стартера не зацепляется с ними.



1 Вырежьте как можно глубже канавку в зубчатом колесе и расколите его, используя холодное зубило снимите зубчатое колесо с маховика.



ВНИМАНИЕ! Используйте защитные очки. Имеется риск повреждения от отскакивающей стружки.



2 Прочистите контактные поверхности на маховике, используя металлическую щетку.



3 Ровно нагрейте новую коронную шестерню до 100-150ºС.



4 Разместите нагретое зубчатое колесо на  маховике так, чтобы заострение на зубе было повернуто по направлению к стартеру. Убедитесь, что зубчатое колесо  правильно установлено на маховике. Если необходимо, сбейте зубчатое колесо, используя пластмассовый молоток.



5 Зубчатое колесо нельзя быстро охлаждать. Можно охлаждать на открытом воздухе.



Коленчатый вал двигателя Scania



Снятие



Описание







1 Снимите шкив коленчатого вала согласно разделу Шкив коленчатого вала, снятие.



2 Снимите привод вентилятора согласно разделу Привод вентилятора, снятие.



3 Снимите масляный поддон, масленый насос с масло-заборником.



4 Снимите поршни и шатуны согласно разделу Снятие поршней и шатунов.



5. Снимите крышки коренных подшипников с вкладышами коленчатого вала.



Примечание! Крышки коренных подшипников промаркированы и должны устанавливаться в то же  место.



6 Поднимите вверх коленчатый вал.









Установка



Спецификации



Момент затяжки



Болты крышёк коренных подшипников

коленчатого вала                  50 Нм +90градусов

















Описание

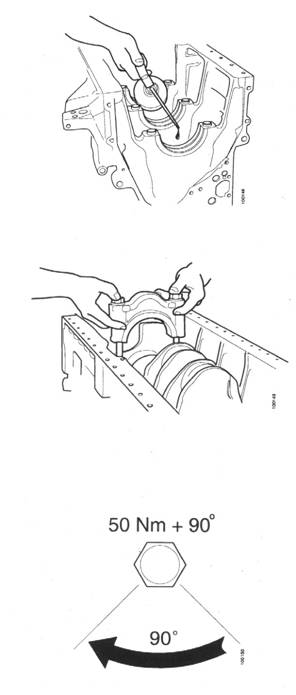

1 Смажьте коренные подшипники и поместите их в блок.



2 Поставьте коленчатый вал



3 Поставьте вкладыши в крышки коленчатого вала и закрепите их



Примечание! Коренные крышки с вкладышами промаркированы и должны устанавливаться в то же самое место.

























4 Затяните болты крышек с усилием 50 Нм +90 градусов.



5 Установите поршни и шатуны согласно разделу Снятие поршней и шатунов, установка.



6 Установите поддон картера, масляный насос с маслоприёмником.



7 Установите привод вентилятора согласно разделу Привод вентилятора, установка.



8 Установите шкив коленчатого вала согласно разделу Шкив коленчатого вала, установка.
