Привод вентилятора двигателя Scania



Снятие



Описание применяется исключительно к устаревшим версиям приводов вентиляторов.



Применяется исключительно к серийным номерам двигателей.



Scania SODERTALIE 5719193



Scania ZWOLLE 5719106



Scania ANGERS 5718890



Новая версия описана в разделе Уплотнение передней части коленчатого вала.



Описание



1 Снимите вентилятор и ремень.



2 Снимите масляный поддон.



3 Выкрутите болт шкива.



4 Снимите крышку подшипника вентилятора и шкив.















Установка



Спецификации



Моменты затяжек

Болт шкива                            290 Нм

Болт поддона картера           30 Нм













Описание



1 Установите крышку подшипника вентилятора.



2 Закрутите болт шкива. Затяните болты с усилием 290 Нм.



























3 Установите поддон картера. Затяните болты с усилием 30 Нм.



4 Установите ремень вентилятора и вентилятор.























Подшипник, привод вентилятора двигателя Scania



Специальные инструменты



Номер                        Название              Иллюстрация               Панель инструментов

87752              Пробойник











98334              Опорная трубка









98433              Пробойник











98662              Прессовый

пробойник                                                                             D1









98647              Опорный

пробойник                                                                             G2



Другие инструменты



Номер                        Название                Иллюстрация               Панель инструментов



587318            Съемник









587321            Съемник







Описание



Снятие

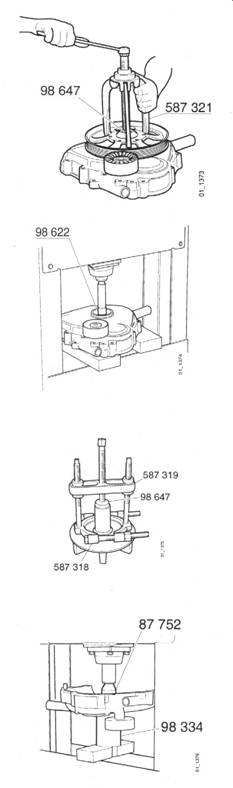

1 Выкрутите болт шкива и снимите шкив используя съемник 587321и оправку 98647























2 Снимите пружинное стопорное кольцо



3 Выдавите вал из картера привода вентилятора

используя пробойник 98 622











4 Снимите внутреннюю обойму подшипника с вала съемниками 587319 и пробойник 98647.















5 Поместите внутреннюю обойму подшипника на подшипник в картере вентилятора. Выдавите подшипник из картера вентилятора. Используйте пробойник 87752 и опорный пробойник 98 334.



















Установка

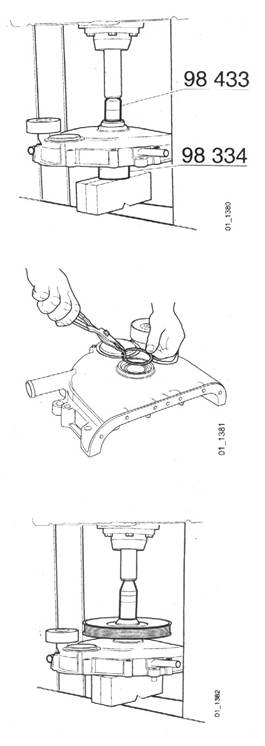

1 Вдавите новый подшипник в картер привода вентилятора. Используйте новый  пробойник 98433 и опорную трубку 98334.























2 Вставьте пружинное стопорное кольцо.





















3 Впрессуйте вал

4 Оденьте шкив на вал привода вентилятора.
