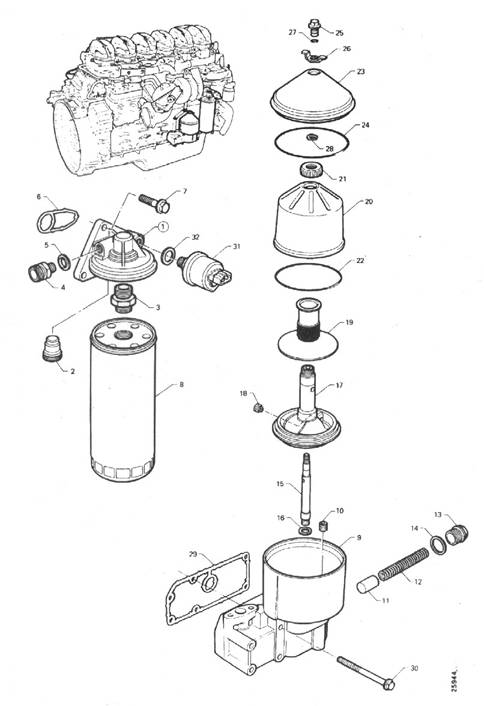

Центробежный очиститель масла двигателя Scania





1 Головка фильтра

2 Перепускной клапан

3 Переходная муфта

4 Прямая переходная муфта

5 Уплотнительное кольцо

6 Прокладка

7 Болт с буртиком

8 Масляный фильтр

9 Картер

10 Пробка

11 Поршень

12 Пружина

13 Пробка

14 Прокладка

15 ВАЛ

16 Шайба

17 Ротор

18 Штуцер

19 Фильтр

20 Крышка ротора

21 Гайка

22 Уплотнительное кольцо

23 Крышка

24 Уплотнительное кольцо

25 Болт

26 Шайба

27 Уплотнительное кольцо

28 Пружинная стопорная гайка

29 Прокладка

30 Болт с буртиком

31 Датчик давления масла

32 Шайба уплотнения





























Описание



При нормальной работе масляного очистителя, должно быть определенное количество отложений грязи в камере ротора. Если этого нет, значит,  ротор не вращается. Причина этого должна быть немедленно установлена и устранена.



Если осадок грязи превышает 20 мм, при прочистки фильтра с рекомендованной периодичностью, камеру

 ротора следует прочищать чаще.



1 Раскрутите гайку укрепляющую внешнюю крышку и снимите гайку.

2 Вытащите, поднимая вверх ротор. Вытрите внешнюю сторону. Ослабьте гайку ротора и раскрутите ее на три поворота, чтобы защитить подшипник.

















ВНИМАНИЕ! Ротор не должен закрепляться в тисках. Никогда не ударяйте по камере ротора. Это может привести к дисбалансу.

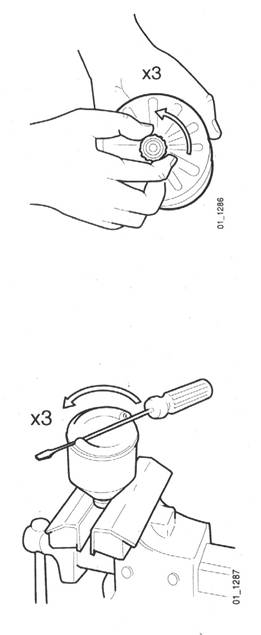

3 Если трудно ослабить гайку ротора, переверните ротор вверх дном и закрепите гайку ротора в тисках. Поворачивайте ротор против часовой стрелки на три оборота рукой или, если это не получается, то вставьте отвертку между выпускными отверстиями.

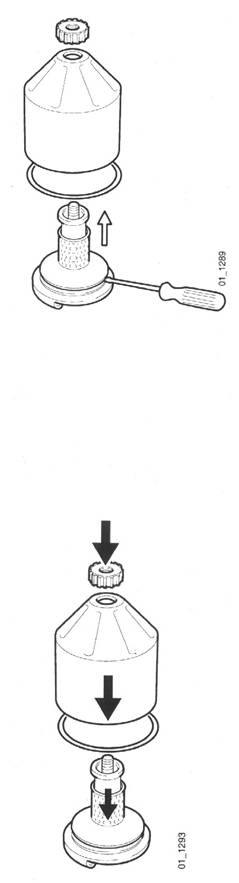

4 Держите камеру ротора и мягко выбивайте гайку ротора рукой или пластмассовым молотком, пока камера ротора не отсоединится от ротора. Никогда не ударяйте непосредственно по ротору, так как его подшипники могут повредиться.



5 Снимите гайку ротора и камеру с ротора.



6 Снимите фильтр с ротора. Если фильтр застрял, осторожно приподнимите край днища между ротором и фильтром, используя нож.

































7 Соскребите отложения грязи со внутренний стороны камеры используя нож.



8 Промойте детали.



9 Проверьте два жиклёра на роторе. Убедитесь, чтобы они не были засорены и повреждены. Замените поврежденные жиклёры.



10 Проверьте чтобы подшипники не были повреждены.



11 Поставьте уплотнительное кольцо в свое положение в камере. Замените уплотнительное кольцо, если оно немного повреждено.



12 Соберите все части и сильно затяните гайку ротора рукой.













13 Проверьте чтобы валик не был разболтан. Если он разболтан, то его необходимо закрепить с помощью инструмента 561200. Сначала тщательно прочистите, используя подходящий растворитель. Затяните вал ротора, используя торцовый ключ 98421. Момент затяжки составляет 34 Нм.



14 Установите снова ротор и поворачивайте его рукой чтобы убедиться, что он поворачивается легко.

















15 Проверьте уплотнительное кольцо на крышке картера маслоочистителя. Затяните контргайку с усилием 15 Нм.
