Маховик двигателя Scania





Снятие



Специальные инструменты



Номер                        Название               Иллюстрация               Панель инструментов



87368              Съемник                                                                     D3





















Описание

1 Снимите два датчика скорости с крышки маховика.



2 Открутите болты маховика.



3 Снимите маховик с коленчатого вала, используя

съемник винтов 87368.













































Установка



Спецификации



Маховик

Максимальная обработка нажимной поверхности                       Смотрите группу 4

для пластины                                                                                «Сцепление»



Момент затяжки

Винты маховика                                                                    130 Нм +90градусов



Специальные инструменты



Номер                        Название              Иллюстрация               Панель инструментов

99324              Направляющие

штифты















Описание

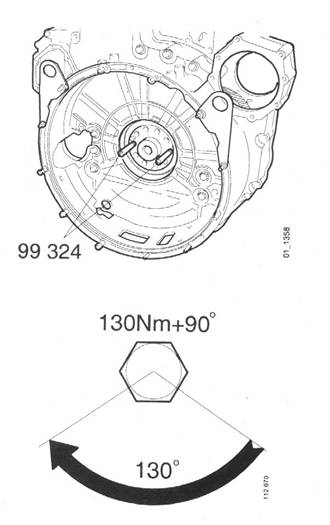

1 Установите две направляющие 99324 в крышку маховика







2 Установите маховик на коленчатый вал



ВНИМАНИЕ! Всегда используйте новые болты













3 Затяните болты крест на крест до 130 нм и потом еще на 90 градусов







4 Установите датчики скорости двигателя
