73

Изменение  колеи  задних  колес,  при  установке  шин  базовой  комплектации

18.4R34,  производите  перемещением  ступицы  с  колесом  по  полуоси  и  перестанов-

кой колес с одного борта на другой.

Для изменения колеи задних колес выполните следующие операции:
-  установите  трактор  на  ровной  площадке,  установите  упоры  под  передние  и

задние колеса, очистите полуоси от грязи;

- поддомкратьте соответствующий рукав полуоси;

- отверните гайки крепления колеса и снимите колесо;
-  ослабьте  на  три  полных  оборота  два  стяжных  болта 1 (рисунок 3.2.6) вкла-

дышей 3 и 4 (по одному на каждом вкладыше). Остальные стяжные болты выверни-

те.  Снимите  с  демонтажных  отверстий  заглушки.  Вверните  в  демонтажные  резьбо-
вые отверстия болты, вывернутые из вкладышей;

- если выпрессовка вкладышей с помощью демонтажных болтов 1 невозможна,

залейте  керосин  или  другую  проникающую  жидкость  в  места  разъема  вкладышей  с

корпусом ступицы, выждите некоторое время и затем ввинчивайте демонтажные бол-
ты, одновременно постукивая по корпусу ступицы, до полной выпрессовки вкладышей;

- переместите ступицу на требуемую колею (пользуйтесь таблицей 3.6 для ус-

тановки колеи «К» (рисунок 3.2.3) путем измерения размера «L» от торца полуоси до

торца вкладыша);

- выверните стяжные болты из демонтажных отверстий и вверните их в вкла-

дыши. Затяните болты моментом от 360 до 450 Н·м в несколько приемов – до затяж-

ки всех болтов требуемым моментом;

- установите колесо на ступицу, гайки крепления колеса затяните моментом от

300 до 350 Н·м, установите на место заглушки;

- установите аналогично колею другого колеса;

- проверьте и подтяните стяжные болты и гайки крепления колес после перво-

го часа работы, после первых восьми - десяти часов работы и каждые последующие

125 часов работы.



ВНИМАНИЕ:  ПОСЛЕ  ЗАТЯЖКИ  БОЛТОВ  ПРОВЕРЬТЕ,  ЧТОБЫ  ТОРЦЫ

ВЕРХНЕГО И НИЖНЕГО ВКЛАДЫШЕЙ ВЫСТУПАЛИ ОДИН ОТНОСИТЕЛЬНО ДРУ-
ГОГО НА ВЕЛИЧИНУ НЕ БОЛЕЕ 1...2 ММ!



Таблица 3.6 – Варианты установки колеи задних колес (конические ступицы)



Типоразмер

шин

Вариант

(рисунок 3.2.3)

Размер

 колеи « К», мм

Установочный размер

от торца ступицы до

торца полуоси «Н», мм

А

К(А)   1500…1600

69…19

18.4R34

Б

К(Б)   1800…2100

183…33



ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-

НОВЛЕНЫ НА КОЛЕЮ ПО ВАРИАНТУ А (РИСУНОК 3.2.3)!



Примечание – Если на тракторе по заказу установлены иные шины задних ко-

лес, для уточнения возможных вариантов установки колеи задних колес обратитесь к

Вашему дилеру!



3.2.10 Сдваивание задних колес



С целью улучшения тягово-сцепных качеств трактора при работе с тяжелыми

сельхозмашинами  на  почвах  с  малой  несущей  способностью  предусматривается

сдваивание задних колес с применением проставок.



Для  получения  информации  о  правилах  сдваивания  задних  колес  и  эксплуа-

тацинных  ограничениях  тракторов  со  сдвоенными  задними  колесами  обратитесь  к
Вашему дилеру.



74

3.2.11 Формирование колеи передних колес



Изменение колеи передних колес осуществляется ступенчато, как перестанов-

кой колес с борта на борт, так и за счет изменения положения диска колеса относи-
тельно обода.

Колея  по  передним  колесам  может  иметь  следующие  значения  в  мм.: 1415,

1515, 1585, 1685, 1735, 1835, 1900, 2000 (для  короткой  балки),  и 1535, 1635, 1705,
1805, 1855, 1955, 2020, 2120 (для длинной балки).

Схемы установки и размеры колеи для шин 360/70R24 (базовая комплектация)

приведены в таблице 3.7.


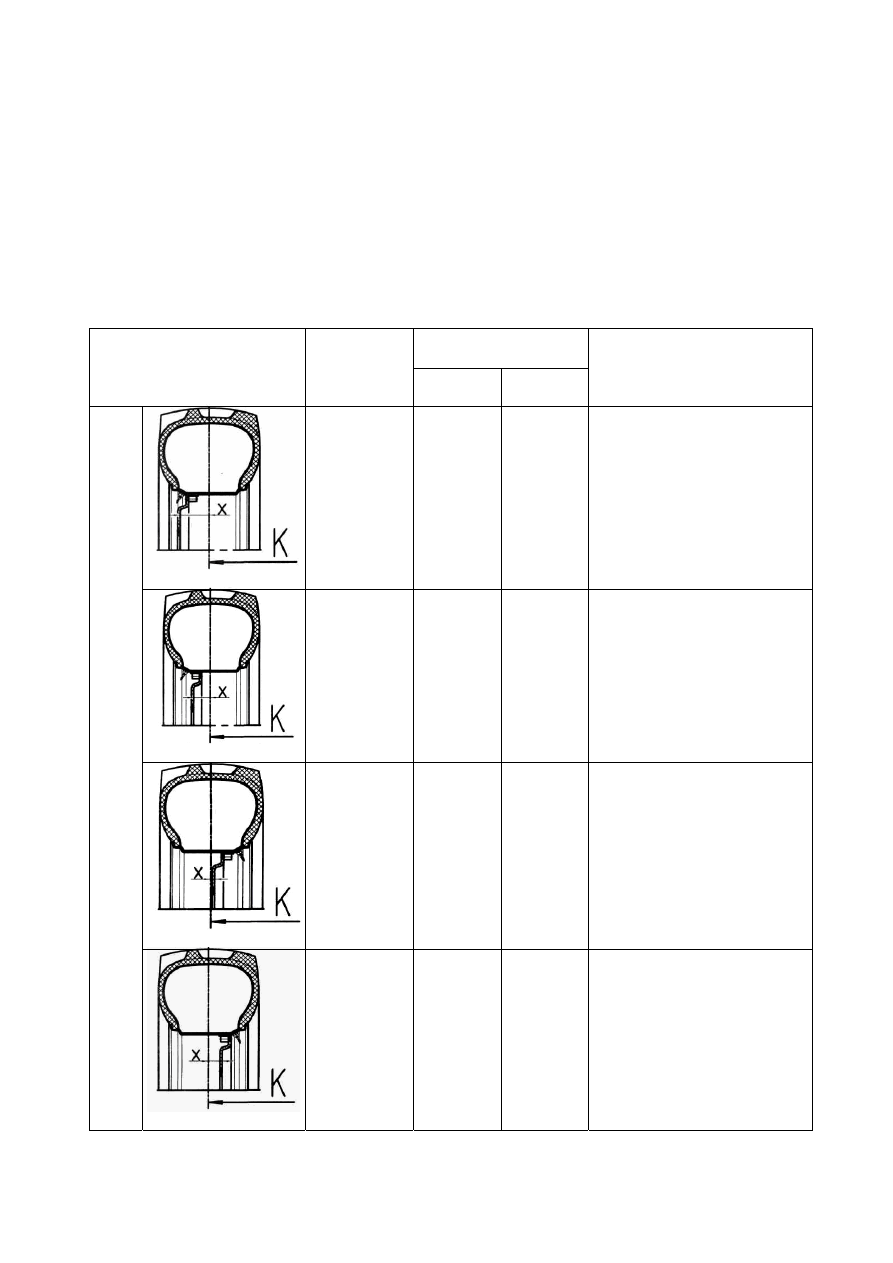

Таблица 3.7 – Изменение колеи передних колес



Колея трактора К, мм

(шина 360/70R24)

Варианты установки

диска и обода

Вылет дис-

ка Х, мм  Короткая

балка

Длинная

балка

Описание способа

установки





+140 1415 1535

Основное

положение.

Диск  сопрягается  внут-
ренней  поверхностью  с
фланцем  редуктора,  и
расположен  с  наружной
стороны опоры колеса





+90 1515

1635

Состояние поставки с
завода.
Производится  переста-
новка  обода  относитель-
но  диска.  Опора  сопря-
гается с диском внутрен-
ней поверхностью





-18 1735

1855

Производится

поворот

обода  на 180 град.  Диск
сопрягается  с  внутрен-
ней поверхностью опоры

Стандартная

 установка

 дис

ка

 с

 перестановкой

 обода







-68 1835

1955

Производится

поворот

обода  на 180 град.  Диск
сопрягается  с  наружной
поверхностью опоры





75

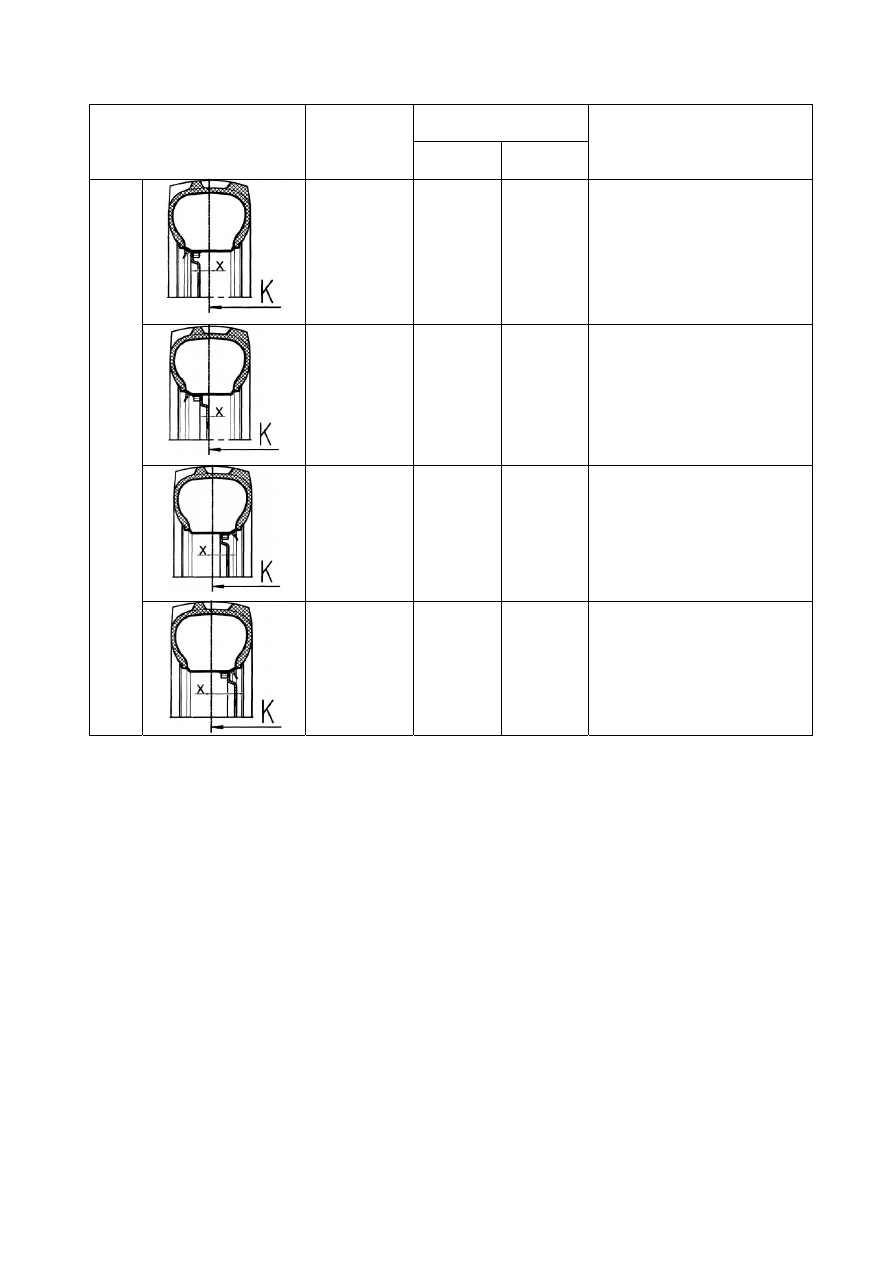

Окончание таблицы 3.7

Колея трактора К, мм

(шина 360/70R24)

Варианты установки

диска и обода

Вылет дис-

ка Х, мм  Короткая

балка

Длинная

балка

Описание способа

установки





+56 1585

1705

Диск  сопрягается  с  на-

ружной

поверхностью

опоры





+6 1685

1805

Диск  сопрягается  с  внут-

ренней

поверхностью

опоры





-102 1900

2020

Производится

поворот

обода  на 180 град.  Диск

сопрягается  с  внутрен-

ней поверхностью опоры

Перестановка

 дис

ка

 и

 обода







-152 2000

2120

Производится

поворот

обода  на 180 град.  Диск

сопрягается  с  наружной

поверхностью опоры



Для установки требуемой  колеи выполните следующие операции:

-  затормозите  трактор  стояночным  тормозом.  Положите  упоры  спереди  и  сзади

задних колес;

- поднимите домкратом переднюю часть трактора (или поочередно передние ко-

леса), обеспечив просвет между колесами и грунтом;

- для получения колеи за счет переворота колеса с борта на борт, без изменения

положения диска относительно обода отверните гайки крепления диска колеса к фланцу

редуктора, снимите колеса и поменяйте с борта на борт;

-  для  получения  колеи  за  счет  изменения  положения  диска  относительно  обода

на снятых колесах с трактора, отверните гайки крепления обода колеса к диску и в зави-

симости от требуемой колеи установите соответствующее взаимное расположение обо-

да и диска так, как показано на схеме в таблице 3.7.

- при установке колес обратите внимание на то, чтобы направление вращения ко-

лес совпадало с направлением стрелки на боковине шины.



Момент затяжки гаек крепления дисков к фланцам редукторов – от 200 до 250 Н·м;

Момент затяжки гаек дисков к кронштейнам ободьев от 180 до 240 Н·м.





ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК ПОСЛЕ ПЕРВОГО

ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!



ВНИМАНИЕ:  ПОСЛЕ  ИЗМЕНЕНИЯ  ШИРИНЫ  КОЛЕИ  ПЕРЕДНИХ  КОЛЕС  ВЫ-

ПОЛНЯЙТЕ  ПРОВЕРКУ  И  РЕГУЛИРОВКУ  СХОДИМОСТИ  ПЕРЕДНИХ  КОЛЕС.  ПЕРЕД

ПРОВЕРКОЙ  СХОДИМОСТИ  ОБЯЗАТЕЛЬНО  ВЫПОЛНИТЕ  ПРОВЕРКУ  И,  ЕСЛИ  НЕ-

ОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!



Примечание – Если на тракторе по заказу установлены иные шины передних колес, для

уточнения возможных вариантов установки колеи передних колес обратитесь к Вашему дилеру!



76

3.3 Меры безопасности при работе трактора




3.3.1 Общие меры безопасности при работе трактора

Кабина соответствует категории 2 по EN 15695-1:2009. Кабина этой категории

обеспечивает защиту от пыли, но не от аэрозолей и испарений – трактор не должен

использоваться при условиях, требующих защиты от аэрозолей и испарений.

Не  работайте  на  тракторе  в  закрытом  помещении  без  необходимой  вентиля-

ции. Выхлопные газы могут стать причиной смертельного исхода.

Запуск и эксплуатация трактора с открытым капотом не допускается.

Запрещается при работающем двигателе открывать капот трактора.



Не запускайте двигатель находясь вне рабочего места оператора. При запуске

двигателя и манипулировании органами управления всегда находитесь в кабине на

сиденьи оператора.

Не запускайте двигатель методом буксировки.

Перед пуском двигателя должен быть включен стояночный тормоз, задний вал

отбора  мощности  должен  быть  выключен,  рычаг  переключения  передач  КП – в  по-

ложении «Нейтраль».

Во время запуска не должно быть людей под трактором, спереди и сзади него,

а также между трактором и соединенной с ним машиной или прицепом.

Прежде  чем  начать  движение,  предупредите  сигналом  окружающих  и  рабо-

тающих  на  прицепных  машинах,  убедитесь  в  выключении  стояночного  тормоза  и

плавно начните движение.

На транспортных работах пользуйтесь привязными ремнями (поставляются по

заказу).

Присутствие   в   кабине   пассажира   при   работе  трактора  категорически

запрещается.

Не покидайте трактор, находящийся в движении.



При  выполнении  транспортных  работ  соблюдайте правила  дорожного  движе-

ния, принятые на территории страны использования трактора.



Транспортные работы могут производить операторы, имеющие стаж работы на

тракторе не менее двух лет и сдавшие экзамены по правилам дорожного движения.



Движение тракторного агрегата по скользким дорогам с включенной автомати-

ческой БД производите при скорости не более 10 км/ч.



При использовании трактора на транспортных работах выполните следующее:

 -

установите колею передних колес (1530±20) и задних колес (1800±20) мм.





 -

проверьте работу тормозов; сблокируйте педали тормозов, проверьте и при

необходимости отрегулируйте тормоза на одновременность действия;

 -

проверьте работу стояночного тормоза;

 -

проверьте  состояние  приборов  световой  и  звуковой  сигнализации;  транс-

портные прицепы должны иметь жесткие сцепки и, кроме того, соединяться страхо-

вочной цепью или тросом;

 -

никогда  не  спускайтесь  под  гору  с  выключенной  передачей.  Двигайтесь  на

одной передаче как под гору, так и в гору;



Запрещается работать с прицепом без автономных тормозов, если его масса

превышает  половину  общей  фактической  массы  трактора.  Чем  быстрее  Вы  движе-

тесь  и  чем  больше  буксируемая  масса,  тем  больше  должна  быть  дистанция  безо-

пасности.



Запрещается  движение  трактора  со  сдвоенными  колесами  по  дорогам  общего

пользования!



Перевозка людей в прицепах запрещена.



Перед  началом  работы  с  прицепом  включите  пневмокомпрессор,  проверьте

состояние пневмопривода тормозов прицепа, давление воздуха в системе. Обнару-

женные неисправности устраните. Обязательно подсоедините пневмопривод тормо-

зов прицепа. Подсоединение соединительной головки прицепа к соединительной го-

ловке трактора выполняйте при включенном стояночном тормозе.
