65

ВНИМАНИЕ:  НА  ТРАКТОРАХ,  ОБОРУДОВАННЫХ  ПОВЫШАЮЩИМ  РЕДУКТО-

РОМ, ЗАПРЕЩАЕТСЯ:

- ДЛИТЕЛЬНАЯ РАБОТА ТРАКТОРА НА ПЕРЕДАЧЕ R ЗАДНЕГО ХОДА;

- ИСПОЛЬЗОВАНИЕ ПЕРЕДАЧИ R ЗАДНЕГО ХОДА В ТЯГОВОМ РЕЖИМЕ.
НА  ТРАКТОРАХ  С  ПОВЫШАЮЩИМ  РЕДУКТОРОМ  ВКЛЮЧАЙТЕ  ПЕРЕДАЧУ

 R

ЗАДНЕГО ХОДА ТОЛЬКО ДЛЯ МАНЕВРИРОВАНИЯ ТРАКТОРА.









ВНИМАНИЕ:  ПРИ  ТРОГАНИИ  ТРАКТОРА  С  МЕСТА  УБЕДИТЕСЬ,  ЧТО  СТОЯ-

НОЧНЫЙ ТОРМОЗ ВЫКЛЮЧЕН!



ВНИМАНИЕ: НЕ ДЕРЖИТЕ НОГУ НА ПЕДАЛИ СЦЕПЛЕНИЯ В ПРОЦЕССЕ РАБО-

ТЫ НА ТРАКТОРЕ, ПОСКОЛЬКУ ЭТО ПРИВЕДЕТ К ПРОБУКСОВКЕ СЦЕПЛЕНИЯ, ЕГО

ПЕРЕГРЕВУ И ВЫХОДУ ИЗ СТРОЯ!





ВНИМАНИЕ:  ПРИ  ВКЛЮЧЕННОЙ  БЛОКИРОВКЕ  ДИФФЕРЕНЦИАЛА  СКОРОСТЬ

ДВИЖЕНИЯ ТРАКТОРА НЕ ДОЛЖНА ПРЕВЫШАТЬ 13 КМ/Ч!



ВНИМАНИЕ: ПРИ РАБОТЕ НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ НЕОБХОДИМО ОТ-

КЛЮЧАТЬ ПРИВОД ПВМ ВО ИЗБЕЖАНИЕ ПОВЫШЕННОГО ИЗНОСА ШИН ПЕРЕДНИХ КОЛЕС!



ВНИМАНИЕ:  ИСПОЛЬЗОВАТЬ  ДВИГАТЕЛЬ  НА  ПОЛНУЮ  МОЩНОСТЬ  МОЖНО

ТОЛЬКО ПРИ ДОСТИЖЕНИИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 70º С!



ВНИМАНИЕ:  НЕ  ДОПУСКАЕТСЯ  ЭКСПЛУАТАЦИЯ  ТРАКТОРА  С  ПУСТЫМ  БА-

КОМ  ДЛЯ  РЕАГЕНТА AdBlue (МОЧЕВИНЫ).  ПРИ  ПОЯВЛЕНИИ  НА  ИНФОРМАЦИОН-

НОМ  МОНИТОРЕ  СВЕДЕНИЙ  О  КРИТИЧЕСКОМ  УРОВНЕ  РЕАГЕНТА AdBlue (МОЧЕ-

ВИНЫ) В БАКЕ НЕОБХОДИМО ЗАПРАВИТЬ БАК РЕАГЕНТОМ AdBlue!



3.2.4 Остановка трактора



Для остановки трактора выполните следующее:

- уменьшите обороты двигателя;

- выжмите полностью педаль сцепления;

- установите рычаг переключения передач в нейтральное положение;

- отпустите педаль сцепления;

- остановите трактор с помощью рабочих тормозов;

- включите стояночный тормоз.



ВНИМАНИЕ:  ДЛЯ  ЭКСТРЕННОЙ  ОСТАНОВКИ  ТРАКТОРА  ОДНОВРЕМЕННО

РЕЗКО НАЖМИТЕ НА ПЕДАЛИ СЦЕПЛЕНИЯ И ТОРМОЗОВ!



3.2.5 Остановка двигателя



ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ОСТАНОВИТЬ ДВИГАТЕЛЬ, ОПУСТИТЕ ОРУДИЯ НА

ЗЕМЛЮ,  ЕСЛИ  ОНИ  ПОДНЯТЫ,  ДАЙТЕ  ДВИГАТЕЛЮ  ПОРАБОТАТЬ  ПРИ (1000

±100)

МИН

-1

 В ТЕЧЕНИЕ ОТ 3 ДО 5 МИНУТ. ЭТО ПОЗВОЛИТ СНИЗИТЬ ТЕМПЕРАТУРУ ОХ-

ЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ!



Для остановки двигателя выполните следующее:

-  установите  клавишу  управления  задним  ВОМ  в  положение  «выключено»,  а  ру-

коятку переключения заднего ВОМ с независимого на синхронный привод (если включен

синхронный привод) установите в положение «нейтраль»;

- выключите БД заднего моста

- рычаг управление приводом ПВМ установите в положение «ПВМ выключен»;

- переведите  в  нейтральное  положение  рукоятки управления распределителем

гидронавесной системы;

- выключите кондиционер или вентилятор-отопитель;

- ключ  выключателя  стартера  и  приборов  переведите  из  положения  «I»  в по-

ложение «0»;

- если включен независимый привод заднего ВОМ, рукоятку переключения заднего

ВОМ с независимого на синхронный привод установите в положение «нейтраль»;

- при продолжительной остановке выключите АКБ.



ВНИМАНИЕ: ДЛЯ ЭКСТРЕННОЙ ОСТАНОВКИ ДВИГАТЕЛЯ КЛЮЧ ВЫКЛЮЧАТЕ-

ЛЯ СТАРТЕРА И  ПРИБОРОВ ПЕРЕВЕДИТЕ ИЗ ПОЛОЖЕНИЯ «I» В ПОЛОЖЕНИЕ «0»!



66

3.2.6 Высадка из трактора





Высадка из трактора, кроме аварийных ситуаций осуществляется через левую

дверь кабины. Правила высадки из трактора при аварийных ситуациях приведены в

пункте 3.5.3 подраздела 3.5 «Действия в экстремальных условиях».



Покидая  трактор,  убедитесь,  что  все  действия,  перечисленные  в  подразделе

3.2.5 «Остановка двигателя» выполнены, навесные устройства трактора и агрегати-

руемых машин опущены.



3.2.7 Использование ВОМ





Правила включения и выключения заднего вала отбора мощности приведены

в подразделе 2.16 «Управление задним валом отбора мощности».



Контроль за работой заднего вала отбора мощности осуществляется по инди-

катору  комбинированному,  как  указано  в  подразделе 2.8.2 «Принцип  работы  и  на-

значение указателей индикатора комбинированного».



Правила агрегатирования заднего ВОМ с различными видами сельхозмашин и

оборудования приведены в разделе 4 «Агрегатирование».





ВНИМАНИЕ: ПРИ РАБОТЕ С ВОМ, СОБЛЮДАЙТЕ ВСЕ МЕРЫ БЕЗОПАСНОСТИ

ПРИ РАБОТЕ С ВОМ, ПЕРЕЧИСЛЕННЫЕ В НАСТОЯЩЕМ РУКОВОДСТВЕ!



ВНИМАНИЕ: ДЛЯ ИСКЛЮЧЕНИЯ УДАРНЫХ НАГРУЗОК ВКЛЮЧЕНИЕ ЗАДНЕГО

ВОМ  ОСУЩЕСТВЛЯЕТСЯ  НА  БЛИЗКИХ  К  МИНИМАЛЬНЫМ  ОБОРОТАХ  ДВИГАТЕЛЯ
(ОТ 1000 ДО 1100



МИН

-1

), ЗАТЕМ ОБОРОТЫ ДВИГАТЕЛЯ НЕОБХОДИМО УВЕЛИЧИТЬ!



На задний ВОМ трактора установлен хвостовик ВОМ 1 (6 шлиц, 540 мин

-1

). По

заказу в ЗИП трактора могут прикладываться хвостовик ВОМ 1с (8 шлиц, 540 мин

-1

) и

ВОМ 2 (21 щлиц, 1000 мин

-1

).

Хвостовики  заднего  вала  отбора  мощности  тракторов  «БЕЛАРУС-922.5»  по

конструктивному  исполнению  и  расположению  соответствуют  нормативным  доку-

ментам  и  стандартам,  распространяющимся  на  валы  отбора  мощности  сельскохо-

зяйственных тракторов.



ВНИМАНИЕ:   ОТБОР    МОЩНОСТИ    ЧЕРЕЗ    ЗАДНИЙ    ВОМ    НА    РЕЖИМЕ

540   МИН

-1

   НЕ   ДОЛЖЕН  ПРЕВЫШАТЬ   60 кВт!



ВНИМАНИЕ:   ОТБОР    МОЩНОСТИ    ЧЕРЕЗ    ЗАДНИЙ    ВОМ    НА    РЕЖИМЕ

1000   МИН

-1

   НЕ   ДОЛЖЕН  ПРЕВЫШАТЬ  67,4 кВт!









Таблица 3.1 – Режимы работы заднего ВОМ

Частота вращения, мин

-1



Привод ВОМ

Тип хвостовика

ВОМ

коленчатого

вала двигателя

Независимый

ВОМ 1с

ВОМ 1
ВОМ 2



540

540

1000



1632

1632
1673

Синхронный

при установ-

ленных задних

шин 18.4R34

ВОМ 1с

ВОМ 1
ВОМ 2

- 3,36 об/метр пути





Частота вращения хвостовика ВОМ при номинальной частоте коленчатого ва-

ла двигателя 1800 мин

-1

 (при включенном независимом приводе):

ВОМ 1с    -       596 мин

-1

;

ВОМ 1       -      596 мин

-1

;

ВОМ 2       -     1076 мин

-1

.



67

При  работе  с  задним  ВОМ  в  синхронном  режиме  необходимо  учитывать

следующее:

- хвостовик ВОМ вращается только тогда, когда движется трактор;
- рабочая скорость движения трактора в составе МТА должна быть не более 8 км/ч;
-  направление  вращения  хвостовика  ВОМ  (при  взгляде  на  торец  хвостовика

ВОМ) различно при движении трактора вперед и назад: вперед – по часовой стрел-
ке, назад – против часовой стрелки.



Для работы с ВОМ, снимите защитный колпак 3 (рисунок 3.2.1), закрывающий

хвостовик 6. Для этого необходимо сжать колпак у основания и потянуть его вниз и
на себя. После окончания работы с ВОМ обязательно установите защитный колпак
на место, для чего необходимо надеть колпак на хвостовик и надавить на него в про-
дольном направлении до надежной фиксации колпака в отверстия плиты 2.


Если колпак закреплен болтами, то для работы с ВОМ снимите защитный колпак,

закрывающий  хвостовик,  для  чего  отверните  два  болта  крепления.  После  окончания
работы с ВОМ обязательно установите защитный колпак на место, закрутив оба болта.

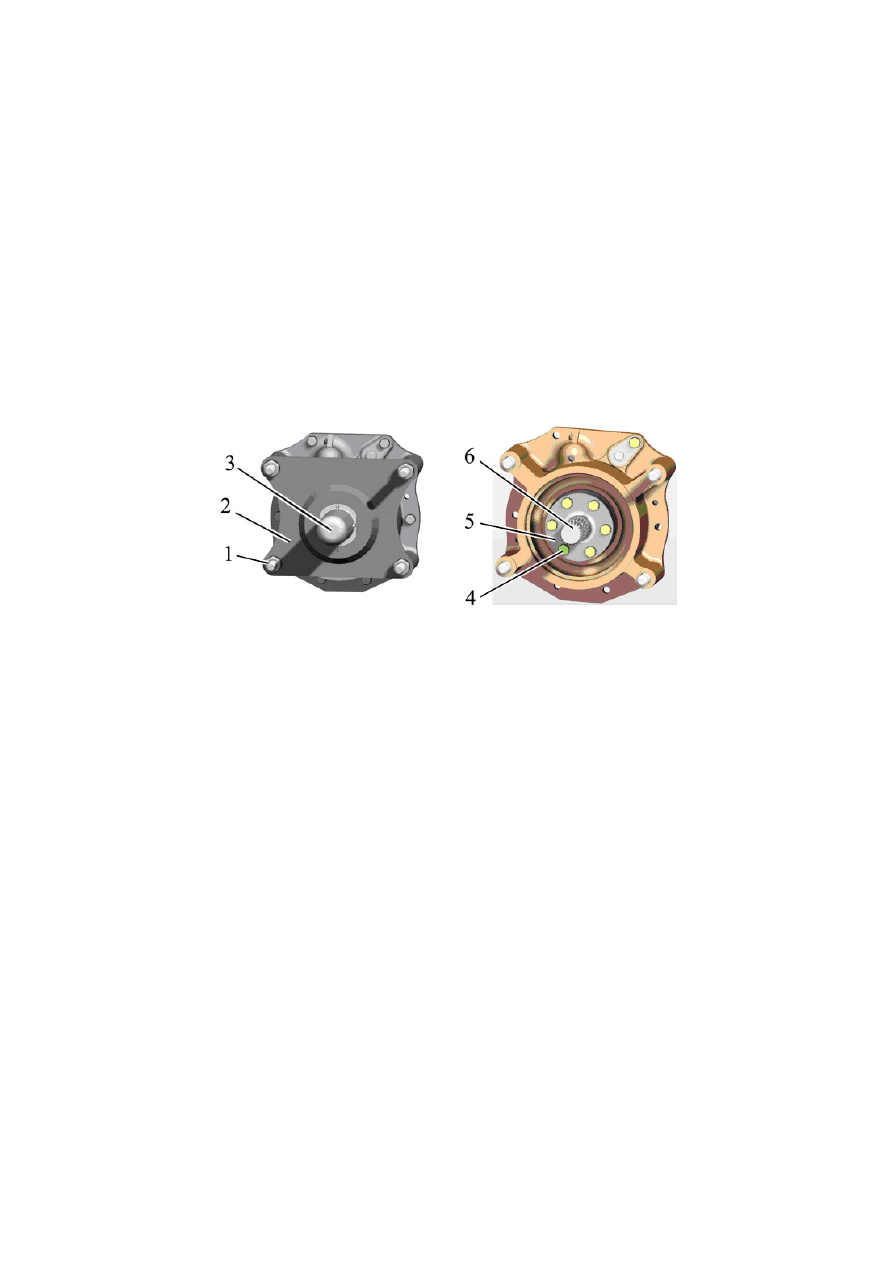

1 – гайка; 2 – плита; 3 – колпак; 4 – болт; 5 – пластина; 6 – хвостовик.



Рисунок 3.2.1 – Снятие защитного колпака и замена хвостовика ВОМ



Для замены хвостовика ВОМ выполните следующие операции:
- отверните четыре гайки 1, снимите плиту 2 с колпаком 3;
- отверните шесть болтов 4, снимите пластину 5 и достаньте хвостовик 6;
- установите другой хвостовик в шлицевое отверстие, предварительно смазав

консистентной  смазкой  центрирующий  поясок,  установите  пластину 5, заверните
болты 4, установите плиту 2 и закрепите ее гайками 1.





68

3.2.8 Выбор оптимального внутреннего давления в шинах в зависимости

от условий работы и нагрузки на оси трактора



 3.2.8.1

Выбор оптимального внутреннего давления в шинах в зависимости от

условий работы и нагрузки на оси трактора

Выбор оптимального давления воздуха в шинах колесных тракторов и степень

его  влияния  на  тягово-сцепные  свойства  зависят  от  типа  почвы  и  нагрузки,  дейст-
вующей  на  оси  трактора.  Давление  воздуха  в  шинах  влияет  на  опорное  пятно  кон-
такта  колеса c почвой  и,  в  зависимости  от  почвенных  условий,  сказывается  на  его
тягово-сцепных качествах и производительности трактора в работе. Нормы нагрузок
на шины для выбора режима работы при различных внутренних давлениях и скоро-
стях устанавливаются изготовителем шин и приведены в таблице 3.2.

Величина давления зависит от скорости движения и весовых нагрузок на мос-

ты трактора, создаваемых массой агрегатируемых машин с учетом собственной экс-
плуатационной массы трактора и балласта, а также условий работы.

Внутреннее давление в шинах для каждого конкретного случая агрегатирова-

ния трактора разное. Поэтому при изменении условий эксплуатации трактора необ-
ходимо  проверять  и,  при  необходимости,  корректировать  величину  давления  в  ши-
нах. Несоблюдение норм давления значительно уменьшает срок эксплуатации шин.



Эксплуатация  трактора  с  установленным  давлением  в  шинах  ниже  нормы

приводит к возникновению следующих неисправностей колес:
 -

проворот шин на ободьях;

 -

перетирание борта шины о закраину обода;

 -

появление трещин на боковинах шин;

 -

расслоение или излом каркаса шины;

 -

вырыв вентиля шины (для камерных шин);



Эксплуатация  с  установленным  давлением  в  шинах  выше  нормы  приводит  к

возникновению следующих неисправностей колес:
 -

заметный повышенный износ шин;

 -

растяжение слоев каркаса и понижение эластичности шин;

 -

увеличенная пробуксовка колес;

 -

повышенная чувствительность к ударам и порезам.

Работа  с  перегрузкой,  заключающаяся  в  превышении  максимальной  грузо-

подъемности  шин  (для  данного  давления  и  скорости)  и  мостов  трактора – причина
отказов и повреждений не только ходовой системы (разрыва каркаса шин и др.), но и
других узлов и деталей трактора, что может также привести к авариям и уменьшению
срока службы трактора в целом.



ВНИМАНИЕ:  ВСЕГДА  УСТАНАВЛИВАЙТЕ  ДАВЛЕНИЕ  В  ШИНАХ  С  УЧЕТОМ

ДЕЙСТВУЮЩИХ ДЛЯ ВЫПОЛНЯЕМОГО ВИДА РАБОТ НАГРУЗОК И СКОРОСТЕЙ!





Выбрать  правильно  давление  в  шинах,  а  также  установить  необходимость

балластирования, массу и тип балласта можно только определив величину нагрузок
на оси трактора.


Точную величину нагрузки в конкретном случае использования трактора, при-

ходящуюся на передние или задние колеса трактора, можно определить только пу-
тем практического взвешивания трактора с агрегатируемой машиной.


Методика определения нагрузки на передние и задние колеса трактора путем

взвешивания представлена в разделе 4 «Агрегатирование».


Для проверки давления в шинах используйте манометр МД-124 ГОСТ 9921-81

для контроля давления накачки шин (допускается использовать другие приборы кон-
троля  давления  накачки  шин  с  метрологическими  характеристиками, аналогичными
манометру МД-124).
