2.14 Переключение диапазонов и передач КП



2.14.1 Общие сведения

Переключение передач осуществляется тремя рычагами: рычагом переключе-

ния диапазонов КП 6 (рисунок 2.14.1), рычагом переключения передач КП 3 и рыча-

гом управления повышающим редуктором 1.

Выбор  требуемых  диапазонов,  передач  и  ступеней  повышающего  редуктора

(замедляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц»)

производится в соответствии со схемами переключения 5, 4 и 2, как показано на ри-

сунке 2.14.1.

Переключение  диапазонов  и  передач  осуществляются  отдельными  рычагами

6  и 3: рычагом 6 включается  диапазон (I-ый  или II-ой),  рычагом 3 осуществляется

включение требуемой передачи.

Рычаг  переключения  диапазонов  КП  не  имеет  фиксированного  нейтрального

положения, по этому в КП всегда включен или I-ый или II-ой диапазон КП.

Рычаг  управления  повышающим  редуктором 1 в  процессе  работы  трактора

должен находиться во включенном (фиксированном) положении: вперед – ускоряю-

щая ступень («заяц»), или назад – замедляющая ступень («черепаха»). Допускается

удерживание  рычага  повышающего  редуктора  в  нейтральном  (среднем  нефиксиро-

ванном) положении для облегчения запуска двигателя при низких температурах.







1 – рычаг управления повышающим редуктором; 2 – схема переключения сту-

пеней повышающего редуктора; 3 – рычаг переключения передач КП; 4 – схема пе-

реключения  передач  КП; 5 – схема  переключения  диапазонов  КП; 6 – рычаг  пере-

ключения диапазонов КП.

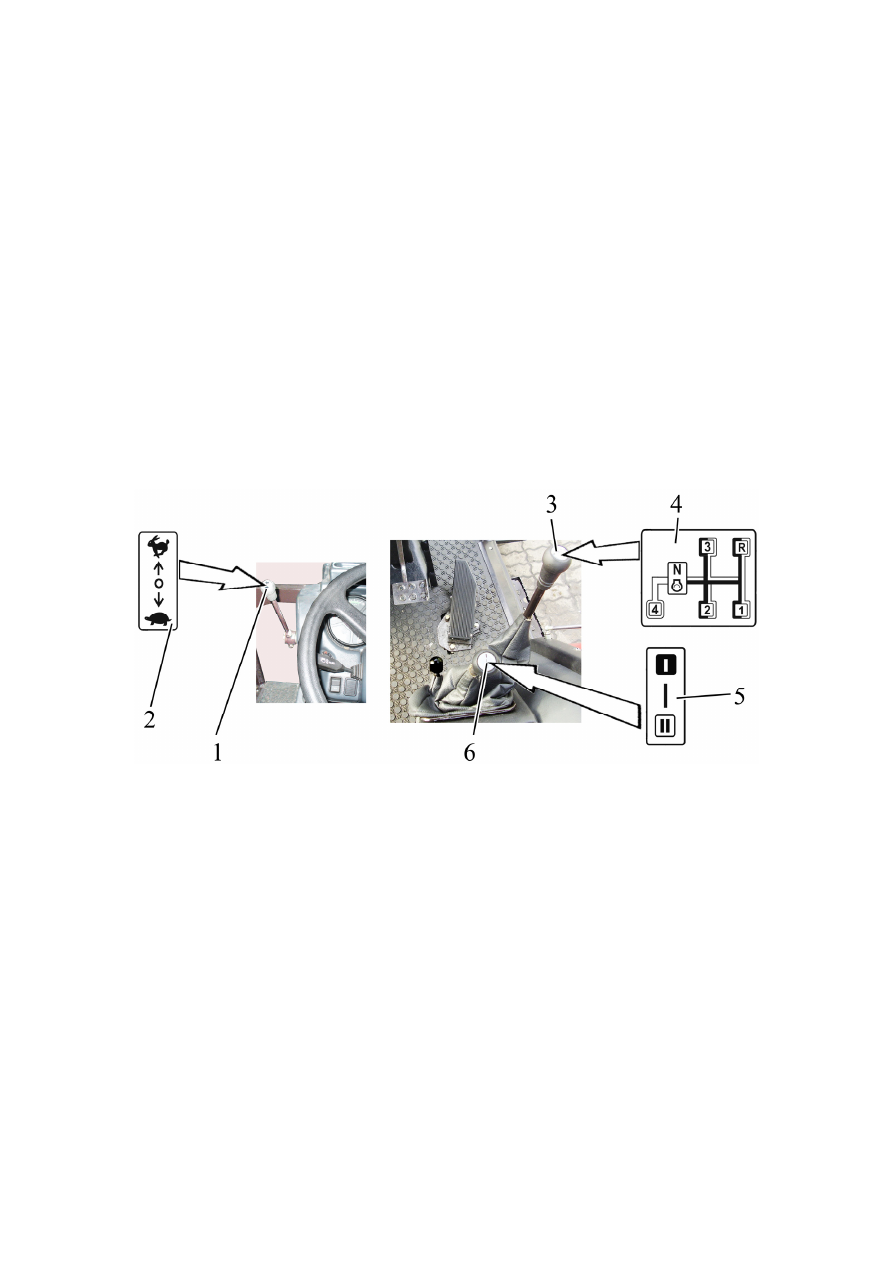

Рисунок 2.14.1 – Управление КП



ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО

ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!



ВНИМАНИЕ:  ПЕРЕКЛЮЧАЙТЕ  ДИАПАЗОНЫ  И  ПЕРЕДАЧИ  КП  ТОЛЬКО  НА

ОСТАНОВЛЕННОМ  ТРАКТОРЕ  С  ПОЛНОСТЬЮ  ВЫЖАТОЙ  ПЕДАЛЬЮ  СЦЕПЛЕ-

НИЯ!  ПРИ  ВЫПОЛНЕНИИ  ТРАНСПОРТНЫХ  РАБОТ  ДОПУСКАЕТСЯ  ПЕРЕКЛЮЧЕ-

НИЕ  ПЕРЕДАЧ  НА  ХОДУ  СО  ВТОРОЙ  НА  ТРЕТЬЮ  И  С  ТРЕТЬЕЙ  НА  ВТОРУЮ  В

ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ,

С ЧЕТВЕРТОЙ НА ВТОРУЮ, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕ-

ТЬЮ  В  ПРЕДЕЛАХ II-ОГО  ДИАПАЗОНА.  ПЕРЕКЛЮЧЕНИЕ  ПРОИЗВОДИТЬ  ПРИ

ДВИЖЕНИИ  ТРАКТОРА  НАКАТОМ  С  ПОЛНОСТЬЮ  ВЫЖАТОЙ  МУФТОЙ  СЦЕПЛЕ-

НИЯ!  ВКЛЮЧЕНИЕ  И  ВЫКЛЮЧЕНИЕ  ПЕРВОЙ  ПЕРЕДАЧИ,  ПЕРЕКЛЮЧЕНИЕ  НА

ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ, ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕ-

НИЕ  ПЕРЕДАЧИ  ЗАДНЕГО  ХОДА  ОСУЩЕСТВЛЯЕТСЯ  ПОСЛЕ  ПОЛНОЙ  ОСТА-

НОВКИ ТРАКТОРА И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!



42

ВНИМАНИЕ:  ПЕРЕКЛЮЧЕНИЕ  СТУПЕНЕЙ  ПОВЫШАЮЩЕГО  РЕДУКТОРА

ОСУЩЕСТВЛЯЕТСЯ  НА  ЛЮБОЙ  ПЕРЕДАЧЕ  КП  ТОЛЬКО  НА  ОСТАНОВЛЕННОМ

ТРАКТОРЕ  С  ПОЛНОСТЬЮ  ВЫЖАТОЙ  ПЕДАЛЬЮ  СЦЕПЛЕНИЯ!  ПРИ  ВЫПОЛНЕ-

НИИ  ТРАНСПОРТНЫХ  РАБОТ  ДОПУСКАЕТСЯ  ПЕРЕКЛЮЧЕНИЕ  СТУПЕНИ  ПО-

ВЫШАЮЩЕГО  РЕДУКТОРА  НА  ХОДУ.  ПЕРЕКЛЮЧЕНИЕ  ПРОИЗВОДИТЬ  ПРИ

ДВИЖЕНИИ  ТРАКТОРА  НАКАТОМ  С  ПОЛНОСТЬЮ  ВЫЖАТОЙ  МУФТОЙ  СЦЕПЛЕ-

НИЯ!


2.14.2 Диаграмма скоростей трактора
Табличка  диаграммы  скоростей  на  шинах  базовой  комплектации  трактора

«БЕЛАРУС-922.5» установлена на правом стекле кабины и представлена на рисунке
2.14.2.

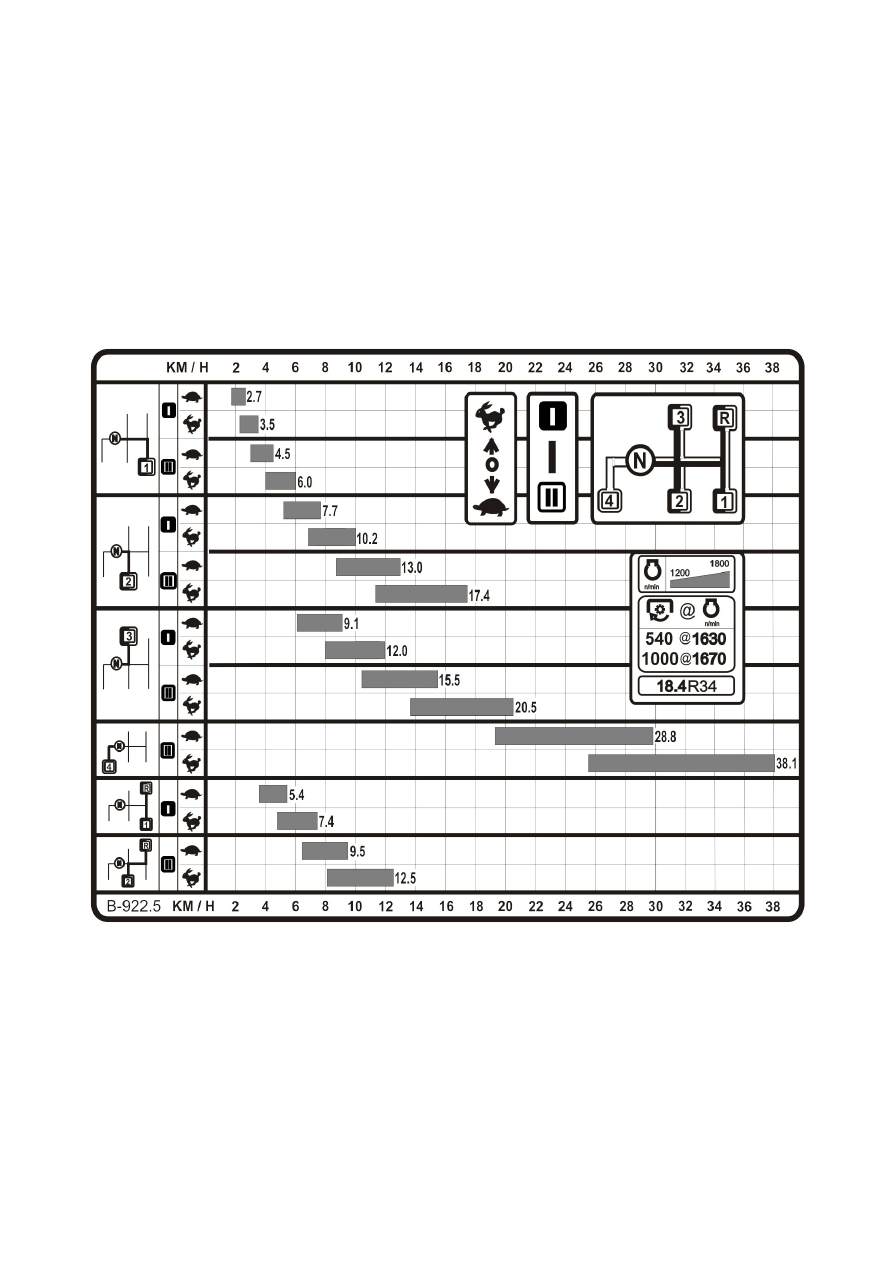

Рисунок 2.14.2 – Диаграмма скоростей трактора «БЕЛАРУС-922.5»



43

2.15 Панель управления БД заднего моста и задним ВОМ



Элементы панели управления БД заднего моста и задним ВОМ представлены

на рисунке 2.15.1.







 1

–

инструкционная  табличка переключателя  управления  БД  заднего моста;

2 – контрольная лампа включения БД заднего моста; 3 – контрольная лампа включе-
ния  заднего  ВОМ;  4 – кнопочный  включатель  заднего  ВОМ; 5 – переключатель

управления  задним  ВОМ;  6 – инструкционная  табличка  включения  заднего  ВОМ;

7 – переключатель управления БД заднего моста.

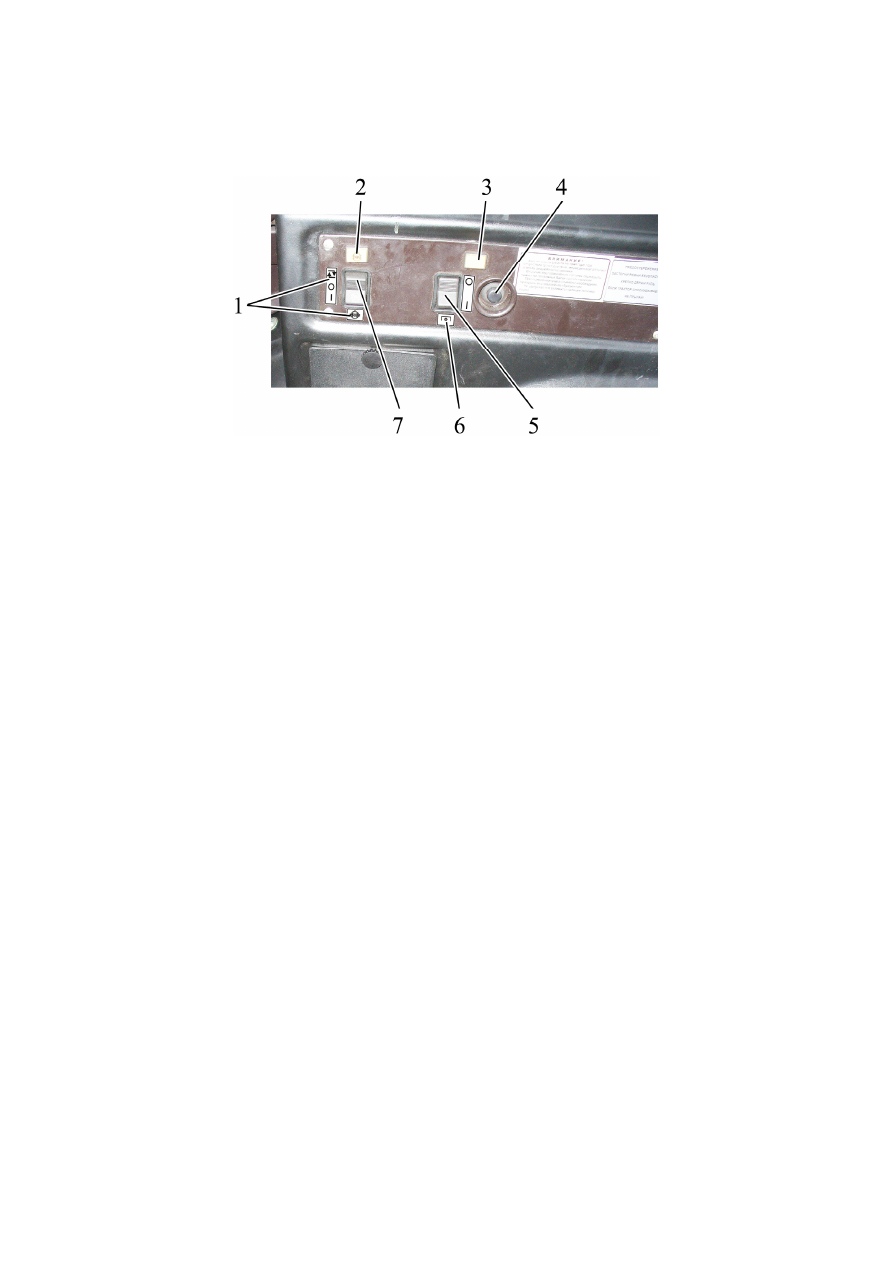

Рисунок 2.15.1 – Панель управления БД заднего моста и задним ВОМ



Управление БД осуществляется переключателем 7 (рисунок 2.15.1), имеющем

три положения:

- «БД выключена» – среднее  фиксированное  положение.  Используется  при

транспортных  работах  на  дорогах  с  твердым покрытием;

- «БД  включена  автоматически» – при нажатии  на  верхнюю  часть  переклю-

чателя 7. Фиксированное  положение.  Используется при выполнении  работ со  зна-
чительным буксованием  задних  колес.  В  автоматическом  режиме  дифференциал

блокируется при  прямолинейном  движении,  а  при  повороте направляющих колес

на угол свыше 13° в любую сторону – разблокируется. При нажатии на левую и (или)

правую педаль тормоза дифференциал разблокирутся;

- «БД включена принудительно» – при нажатии на нижнюю часть переключате-

ля 7. Нефиксированное положение. Используется для кратковременного блокирова-

ния  дифференциала  при  преодолении  препятствий.  При  нажатии  и  удержании  пре-

ключателя в нижнем положении дифференциал блокируется. При отпускании – пере-
ключатель возвращается в среднее положение, дифференциал разблокируется.



При включении БД загорается контрольная лампа 2, которая  гаснет  при  раз-

блокировании  БД  в автоматическом  режиме  и  при  установке переключателя 7 в

среднее положение.



ВНИМАНИЕ:  ВКЛЮЧАЙТЕ  БЛОКИРОВКУ ДИФФЕРЕНЦИАЛА  В  УСЛОВИЯХ

ПОВЫШЕННОГО  БУКСОВАНИЯ  НА  ПОЛЕВЫХ  И  ТРАНСПОРТНЫХ РАБОТАХ!



ВНИМАНИЕ:   ВЫКЛЮЧАЙТЕ  БД  ПРИ  СКОРОСТИ ДВИЖЕНИЯ ТРАКТОРА

СВЫШЕ 13 КМ/Ч. В ПРОТИВНОМ СЛУЧАЕ  ЭТО ПРИВЕДЕТ К СНИЖЕНИЮ СРОКА

СЛУЖБЫ  СИЛОВОЙ  ПЕРЕДАЧИ  И  ЗАТРУДНИТ    УПРАВЛЕНИЕ    ТРАКТОРОМ.

ПРИНУДИТЕЛЬНОЕ    БЛОКИРОВАНИЕ    ИСПОЛЬЗУЙТЕ    ТОЛЬКО  КРАТКОВРЕ-
МЕННО  ДЛЯ  ПРЕОДОЛЕНИЯ  ДОРОЖНЫХ ПРЕПЯТСТВИЙ.



Примечание – Правила включения и выключения заднего ВОМ приведены в

подразделе 2.16 «Управление задним валом отбора мощности».



44

2.16 Управление задним валом отбора мощности



 2.16.1

Рукоятка переключения заднего ВОМ с независимого на синхронный привод



При  перемещении  рукоятки 35 (рисунок 2.1.1) в  крайнее  нижнее  положение  (по

ходу  трактора)  включается  синхронный  привод,  в  крайнее  верхнее – независимый,  в

среднее – положение «нейтраль».



ВНИМАНИЕ:  СИНХРОННЫЙ  ПРИВОД  ЗАДНЕГО  ВОМ  ВКЛЮЧАЙТЕ  ТОЛЬКО  ИЗ

НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ НА НИЗШИХ ПЕРЕДА-

ЧАХ ПЕРВОГО ИЛИ ВТОРОГО ДИАПАЗОНОВ КП НА ДВИЖУЩЕМСЯ ТРАКТОРЕ. В ПРО-

ТИВНОМ СЛУЧАЕ ВОЗМОЖНЫ ПОВРЕЖДЕНИЯ СИЛОВОЙ ПЕРЕДАЧИ! ПЕРЕКЛЮЧЕНИЕ

СИНХРОННОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛНЯЙТЕ АНАЛОГИЧНЫМ ОБРАЗОМ!





ВНИМАНИЕ: НЕЗАВИСИМЫЙ ПРИВОД ВОМ ИЗ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ

ВКЛЮЧАЙТЕ  ТОЛЬКО  ПРИ  НЕРАБОТАЮЩЕМ  ДВИГАТЕЛЕ!  ПЕРЕКЛЮЧЕНИЕ  НЕЗА-

ВИСИМОГО ПРИВОДА ВОМ В НЕЙТРАЛЬ ВЫПОЛНЯЙТЕ АНАЛОГИЧНЫМ ОБРАЗОМ!



 2.16.2

Включение заднего вала отбора мощности



Включение заднего ВОМ возможно только в том случае, если рукоятка 35 (рисунок 2.1.1)

установлена в положение «включен синхронный привод заднего ВОМ» либо в положение «вклю-

чен независимый привод заднего ВОМ». В положении «нейтраль» задний ВОМ не работает.

Задний  ВОМ  включается  клавишным  переключателем 5 (рисунок 2.15.1) и  кно-

почным включателем 4, расположенным на панели управления блокировкой дифферен-

циала заднего моста и задним ВОМ 26 (рисунок 2.1.1). Переключатель 5 (рисунок 2.15.1)

имеет два фиксированных положения:

- «ВОМ включен» – при нажатии на нижнюю часть переключателя 5;

- «ВОМ выключен» – при  нажатии  на верхнюю часть переключателя 5.



Чтобы включить ВОМ:

- нажмите нижнюю часть переключателя;

- кратковременно  нажмите  кнопочный включатель 4. Загорится контрольная лам-

па 3 и хвостовик ВОМ начнет вращаться.

Чтобы  выключить  ВОМ,  нажмите  верхнюю  часть  переключателя 5. Контрольная

лампа  погаснет, хвостовик ВОМ остановится.



ВНИМАНИЕ: ПРИ ОСТАНОВКЕ ДВИГАТЕЛЯ ВОМ ОТКЛЮЧАЕТСЯ АВТОМАТИЧЕСКИ!



2.16.3 Переключатель двухскоростного независимого привода заднего ВОМ

Поводок независимого привода ВОМ 2 (рисунок 2.16.1) имеет два положения:



I – 540 мин

-1)

 – крайнее, по часовой стрелке;



II – 1000

-1)

 – крайнее против часовой стрелки.



Для установки нужной скорости вращения ВОМ отверните на один оборот болт 1,

поверните поводок 2 в положение «I» или «II» и затяните болт 1.





ВНИМАНИЕ:  ПЕРЕКЛЮЧЕНИЕ  СКОРОСТЕЙ  ВОМ  ВЫПОЛНЯЙТЕ  ТОЛЬКО  ПРИ

НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ!







1 – болт; 2 – поводок переключения скорости вращения ВОМ

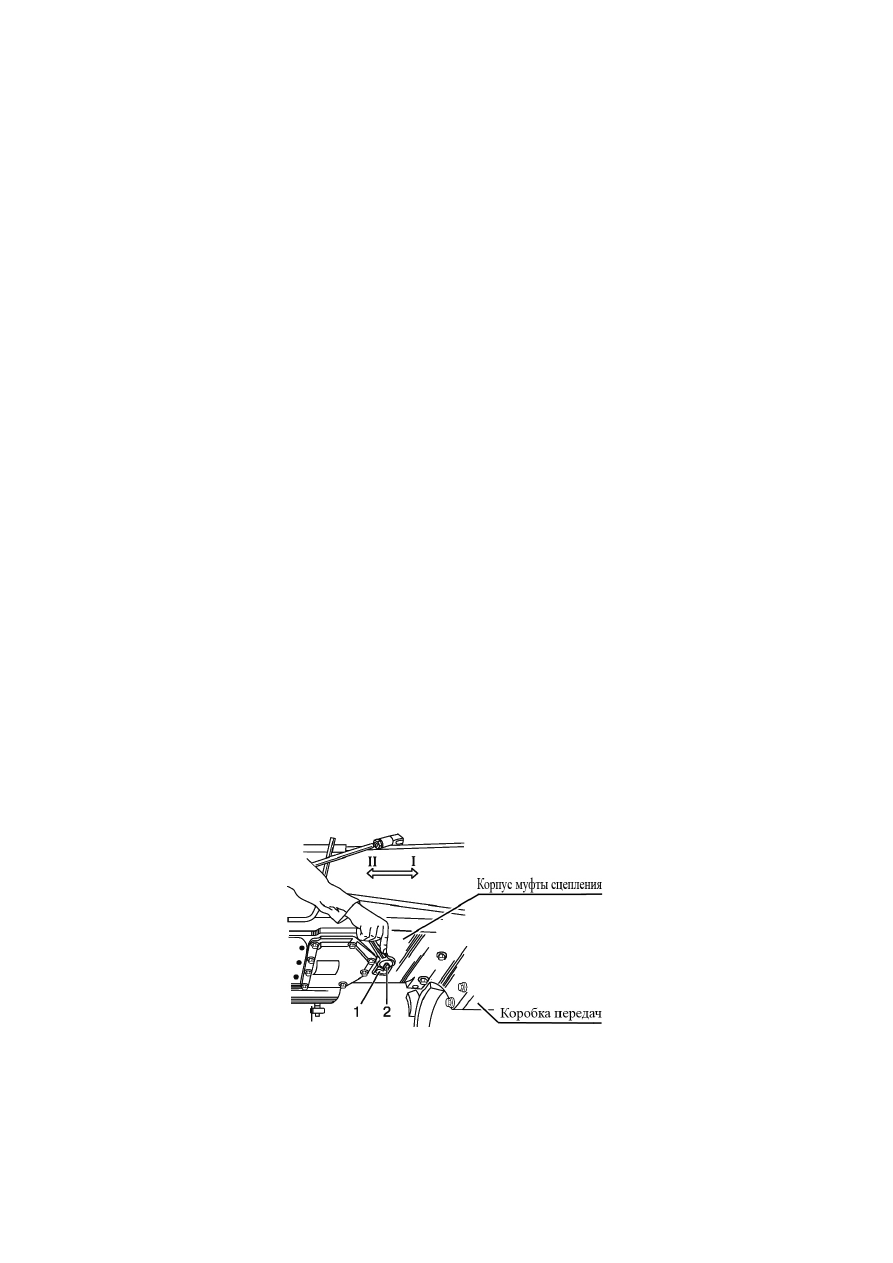

Рисунок 2.16.1 – Переключение скорости вращения ВОМ (вид снизу трансмиссии)



 2.16.4

Работа трактора без использования заднего ВОМ



При работе трактора без использования заднего ВОМ поводок переключения неза-

висимого двухскоростного привода ВОМ необходимо  установить в положение 540 мин

-1

,

рукоятку  переключения  заднего  ВОМ  с  независимого  на  синхронный  привод –  в  ней-

тральное положение, клавишный переключатель управления задним ВОМ – в положение

"ВОМ выключен". Защитный колпак ограждения заднего ВОМ должен быть установлен.
