45

2.17 Управление приводом переднего ведущего моста



Рукоятка управления приводом ПВМ 1 (рисунок 2.17.1) имеет три фиксирован-

ных положения:

- «ПВМ  выключен» – крайнее  нижнее  (переднее)  положение.  Используйте  на

транспортных работах при движении по дорогам с твердым покрытием;

- «ПВМ  включается  и  выключается  автоматически» – среднее  положение.  В

этом режиме происходит автоматическое включение и выключение ПВМ с помощью
муфты свободного хода в зависимости от буксования задних колес. Используйте при

выполнении различных полевых работах.

- «ПВМ  включен  принудительно» – крайнее  верхнее  (заднее)  положение.  Ис-

пользуйте этот режим только в случаях постоянного буксования задних колес и при

движении задним ходом, когда требуется подключение ПВМ.





Включайте  привод  ПВМ  в  положения  «ПВМ  включается  и  выключается  авто-

матически» и «ПВМ включен принудительно» в момент трогания трактора с места.


Привод ПВМ из положений «ПВМ включается и выключается автоматически»

и  «ПВМ  включен  принудительно»  переводите  в  положение  «ПВМ  выключен»  в  мо-

мент трогания трактора с места при выжатой педали сцепления. Если при этом вы-

ключение  привода  ПВМ  затруднено,  не  прилагайте  больших  усилий  к  рукоятке
управления и выполните следующие действия:

 -

выжмите педаль сцепления;

 -

переключите передачу для движения в направлении, обратном рабочему (т.

е. если была установлена передача прямого хода, установите передачу заднего хо-
да и наоборот);

 -

плавно отпустите педаль сцепления и в момент трогания переведите рукоят-

ку управления в положение «ПВМ выключен».

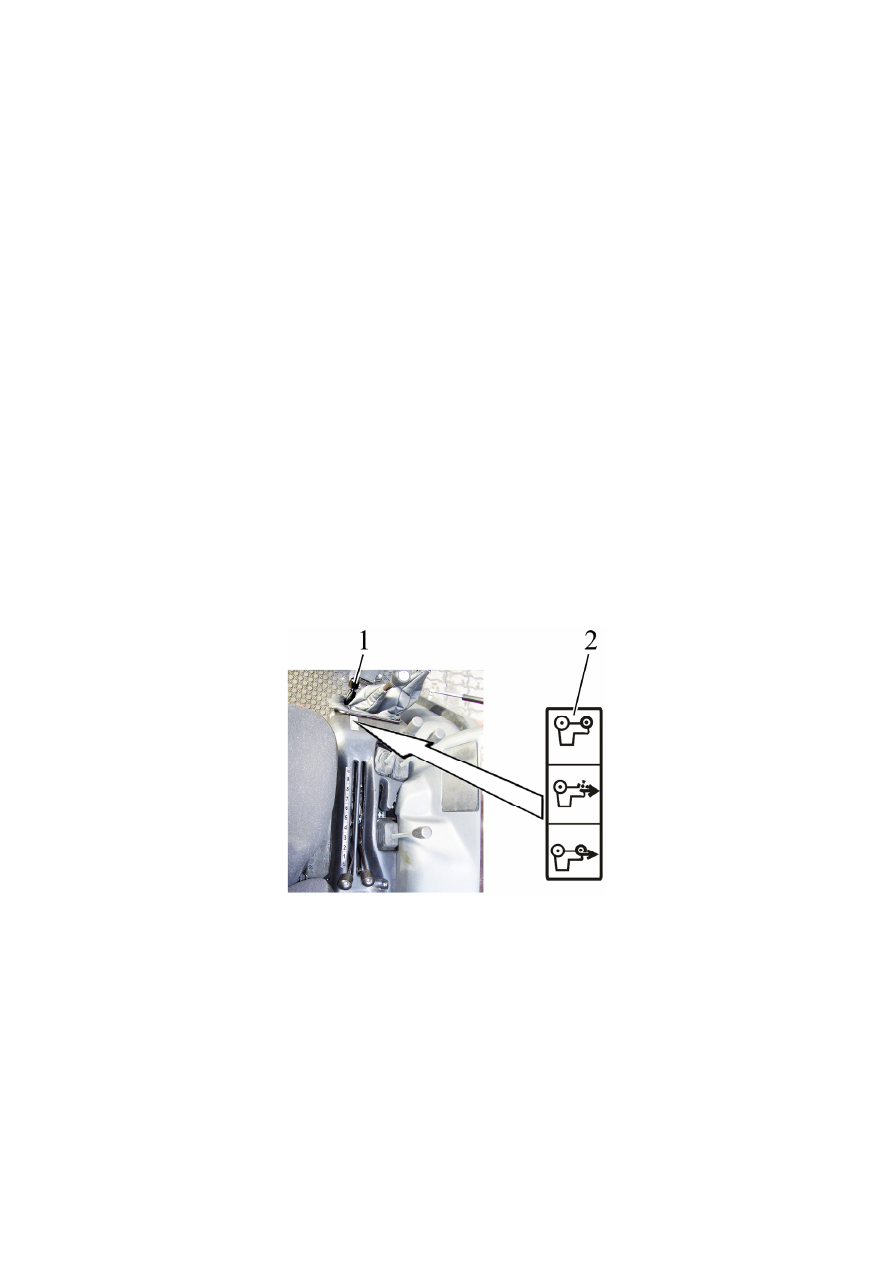

1 – рукоятка управления приводом ПВМ; 2 – схема управления приводом ПВМ.



Рисунок 2.17.1 – Управление приводом ПВМ





ВНИМАНИЕ:  ПРИ  РАБОТЕ  НА  ДОРОГАХ  С  ТВЕРДЫМ  ПОКРЫТИЕМ  НЕОБ-

ХОДИМО  ОТКЛЮЧАТЬ  ПРИВОД  ПВМ  ВО  ИЗБЕЖАНИЕ  ПОВЫШЕННОГО  ИЗНОСА
ШИН ПЕРЕДНИХ КОЛЕС!



ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА С ВКЛЮЧЕННЫМ ПРИВОДОМ ПВМ ПРИ

СКОРОСТИ ДВИЖЕНИЯ СВЫШЕ 13 КМ/Ч.





ВНИМАНИЕ:  НАРУШЕНИЕ  ПРАВИЛ  ИСПОЛЬЗОВАНИЯ  РЕЖИМОВ  УПРАВ-

ЛЕНИЯ  ПРИВОДОМ  ПВМ  МОЖЕТ  ПРИВЕСТИ  К  ВЫХОДУ  ИЗ  СТРОЯ  ДЕТАЛЕЙ
ПВМ И ДЕТАЛЕЙ ТРАНСМИССИИ!



46

2.18 Управление задним навесным устройством



2.18.1 Элементы управления ЗНУ с гидроподъемником

Управление  ЗНУ  осуществляется  двумя  рукоятками 1 и 2 (рисунок 2.18.1),

расположенными в кабине на пульте управления гидроподъемником 3.



Рукоятка  силового регулирования 2 расположена первой от сиденья операто-

ра и имеет следующие положения:

- крайнее переднее – максимальная глубина обработки  почвы («9»);

- крайнее заднее – минимальная глубина обработки почвы («1»).

Диапазон положений рукоятки 2 обозначен цифрами от 1 до 9.



Рукоятка позиционного регулирования 1 имеет следующие положения:

- крайнее заднее («1») – транспортное положение ЗНУ;
- крайнее переднее («9») – минимальная высота орудия над почвой.

Диапазон положений рукоятки 1 обозначен цифрами от 1 до 9.

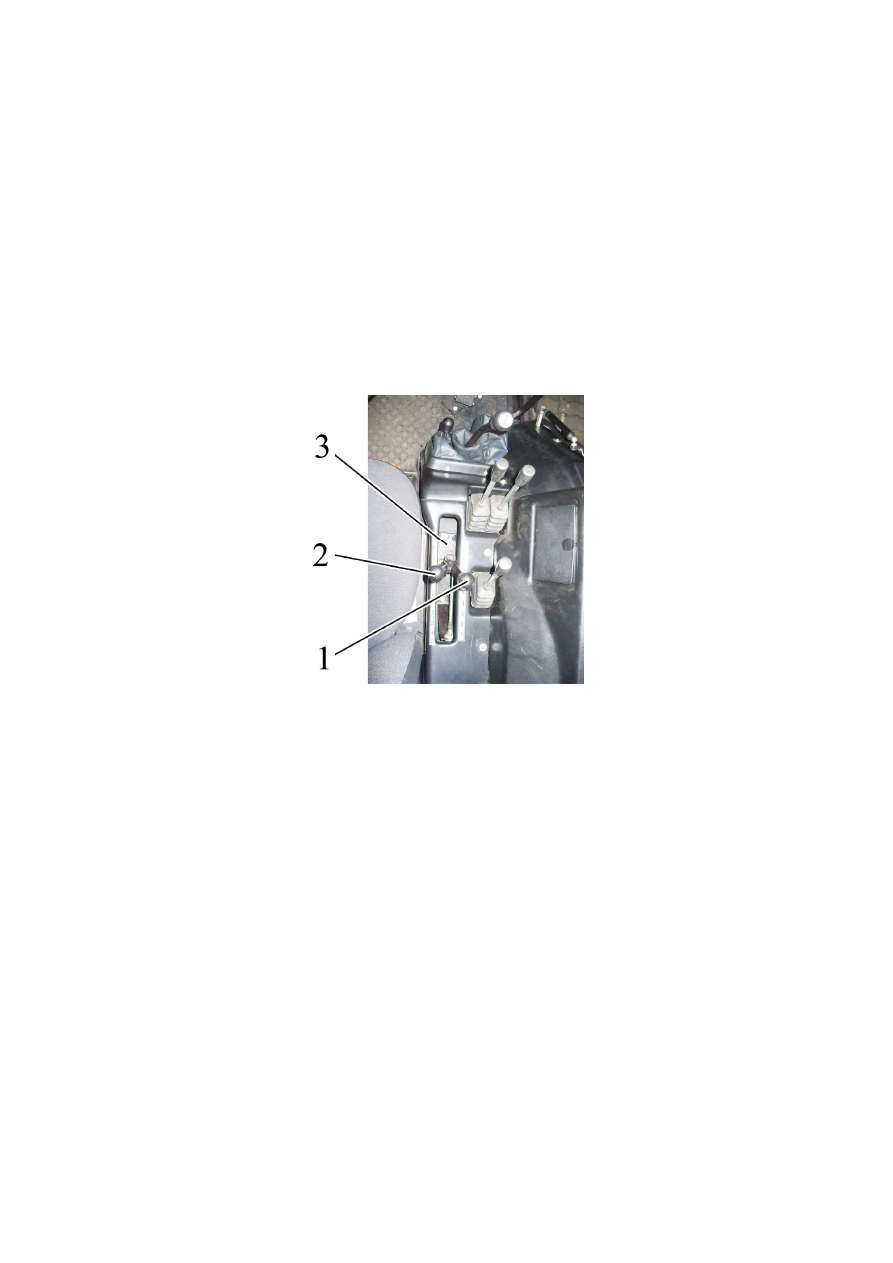

1 – рукоятка позиционного регулирования; 2 – рукоятка силового регулирова-

ния; 3 – пульт управления гидроподъемником.



Рисунок 2.18.1 – Элементы управления ЗНУ



Смешанное  регулирование  осуществляется  путем  ограничения  глубины  за-

глубления орудия рукояткой 1 при работе в режиме силового регулирования.





2.18.2 Общие сведения о правилах управления ЗНУ с гидроподъемником

Гидронавесная  система  Вашего  трактора  оборудована  гидроподъемником  и

обеспечивает работу заднего навесного устройства в следующих режимах:

- подъем навески и ее опускание под собственным весом;

- позиционное регулирование (автоматическое удержание навески в заданном,

относительно трактора, положении);

- силовое регулирование (регулирование глубины обработки в зависимости от

сопротивления почвы);

-  смешанное  регулирование  (регулирование  глубины  обработки  по  сопротив-

лению почвы с ограничением максимальной глубины позиционным регулированием).



Позиционное регулирование осуществляет точный и чувствительный контроль

положения  присоединенного  навесного  орудия  над  землей,  такого  как  опрыскива-

тель,  планировщик  и  др.  Позиционное  регулирование  может  использоваться  с  поч-

вообрабатывающими  орудиями  на  ровных  полях.  Использование  позиционного  ре-

гулирования  на  полях  с  неровной  поверхностью  ограничено  из-за  неизбежных  вер-
тикальных перемещений орудия при движении трактора по неровностям поля.



47

Силовое  регулирование – наиболее  подходящий  режим  для  работы  с  навес-

ными  или  полунавесными  орудиями,  рабочие  органы  которых  заглублены  в  почву.
Система чувствительна к изменениям тягового усилия (вызванного изменениями со-
противления  почвы  или  глубины  обработки  почвы)  через  центральную  тягу  меха-
низма навески. Гидросистема реагирует на эти изменения посредством подъема или
опускания орудия, чтобы поддержать заданное тяговое усилие на постоянном уров-
не. Система реагирует на усилие сжатия и растяжения в центральной тяге, то есть
является системой двойного действия.

Смешанное  регулирование – если  из-за  неравномерности  плотности  почвы

при  силовом  регулировании  не  удается  достичь  постоянства  глубины  обработки,
следует ограничить увеличение глубины сверх заданной с помощью рукоятки пози-
ционного регулирования.



Позиционное регулирование осуществляйте следующим образом:
- установите рукоятку 2 (рисунок 2.18.1) силового регулирования в крайнее пе-

реднее положение по ходу трактора;

-  рукояткой 1 позиционного  регулирования  установите  необходимую  высоту

орудия над почвой.

Цифра «1» на пульте соответствует транспортному положению ЗНУ, а цифра

«9» – минимальной высоте орудия над почвой.





Силовое регулирование осуществляйте следующим образом:
- рукоятку 2 силового регулирования переведите в крайнее переднее положе-

ние по ходу трактора (цифра «9» на пульте);

- с помощью рукоятки 1 позиционного регулирования подсоедините орудие к ЗНУ;
- после въезда в борозду переведите рукоятку 1 в крайнее переднее положе-

ние и с помощью рукоятки 2 настройте желаемую глубину обработки почвы;

- при выезде и последующем заезде в борозду (при пахоте) пользуйтесь толь-

ко  рукояткой 1 позиционного  регулирования,  не  трогая  рукоятку 2 силового  регули-
рования.



Если  из-за  неравномерной  плотности  почвы  не  удается  достичь  постоянства

глубины обработки почвы, ограничьте максимальную глубину с помощью рукоятки 1
позиционного  регулирования  (режим  смешанного  регулирования),  запомнив  соот-
ветствующую цифру на пульте управления.

При смешанном регулировании степень смешивания сигналов двух датчиков

(силового и позиционного) определяется рукоятками 1 и 2.



ВНИМАНИЕ:  ПЕРЕД  ТЕМ  КАК  ПОКИНУТЬ  ТРАКТОР  НА  ЛЮБОЕ  ВРЕМЯ

ОБЯЗАТЕЛЬНО ОПУСТИТЕ НАВЕСНУЮ МАШИНУ НА ЗЕМЛЮ!



48

2.19 Управление насосом ГНС



Рукоятка включения насоса ГНС 1 (рисунок 2.19.1) расположена в районе ус-

тановки стартера 2 с левой стороны трактора. Рукоятка 1 имеет два положения:

Рукоятка 1 имеет два положения:

- «насос ГНС выключен» – при перемещении рукоятки 1 вперед по ходу трактора.

- «насос ГНС включен» – при перемещении рукоятки 1назад;

Схема включения насоса ГНС представлена на рисунке 2.19.1, а также приве-

дена  в  инструкционной  табличке  на  нижней  части  передней  стенке  кабины  с  левой

стороны по ходу трактора.

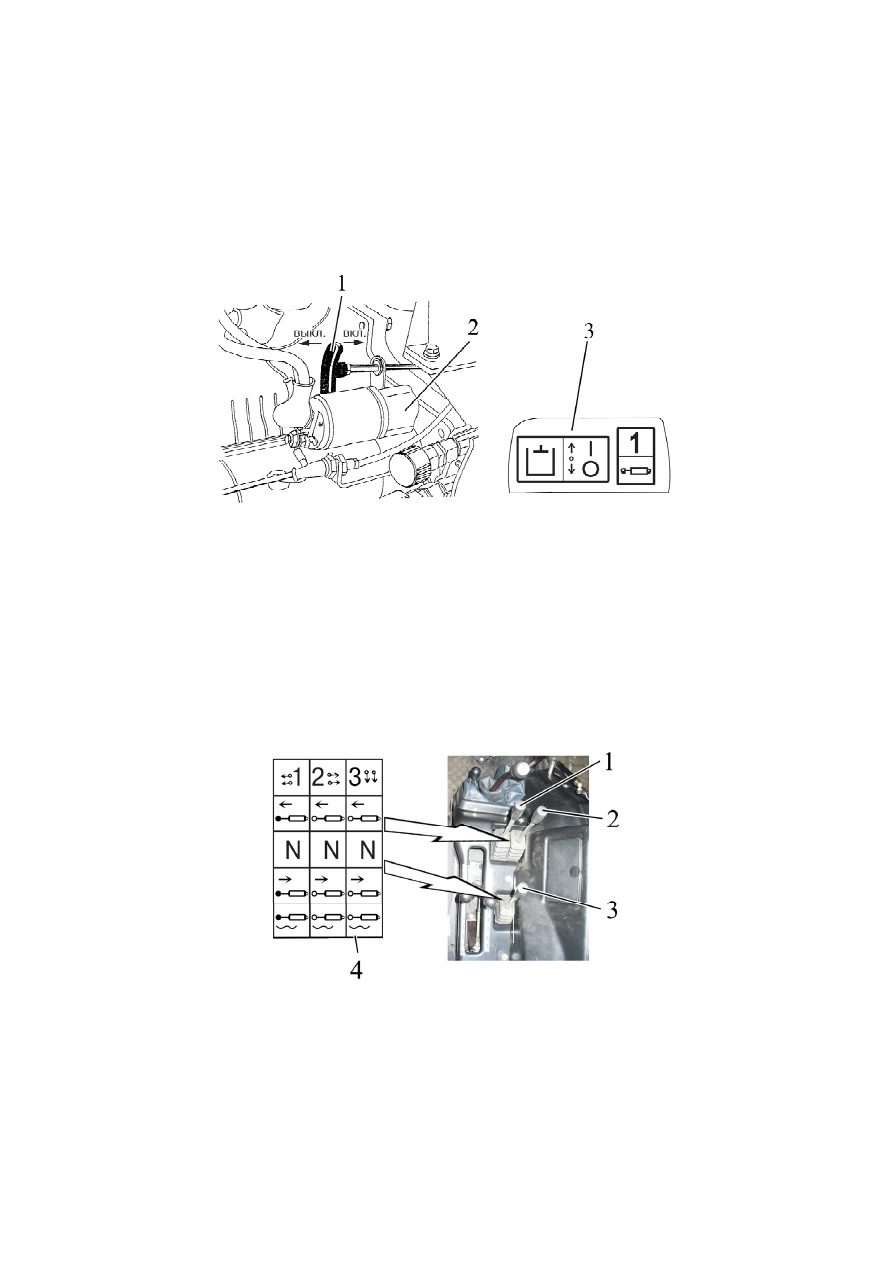

1 – рукоятка включения насоса ГНС; 2 – стартер; 3 – схема включения насоса ГНС.



Рисунок 2.19.1 – Управление насосом ГНС







ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ НАСОС ГНС ТОЛЬКО НА МИНИ-

МАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!



При возникновении дефектов ГНС, приведших к утечкам масла из гидронавес-

ной системы, выключайте насос ГНС при транспортировке трактора к месту ремонта.





2.20 Управление секциями распределителя ГНС (выносными цилиндрами)



Элементы  управления  выносными  гидроцилиндрами  при  установленном  рас-

пределителе РП70-822.1 или РП70-822 представлены на рисунке 2.20.1.









1, 2, 3 – рукоятки управления выводами распределителя ГНС (выносными ци-

линдрами); 4 – инструкционная  табличка  со  схемой  управления  распределителем

РП70-822.1 или РП70-822.



Рисунок 2.20.1 – Управление  выносными  гидроцилиндрами  при  установлен-

ном распределителе РП70-822.1 или РП70-822.



Рукояткой 1 (рисунок 2.20.1) осуществляется  управление  левыми  боковыми

выводами  распределителя  ГНС.  Рукояткой 2 осуществляется  управление  правыми

боковыми выводами распределителя ГНС; Рукояткой 3 осуществляется управление

задними выводами распределителя ГНС.
