Трактор Беларус 922.5: руководство - часть 12







49

Каждая  из  трех  рукояток 1, 2, 3 распределителя  РП70-822.1  или  РП70-822

имеет четыре положения:

- «Подъем»:

1) При установленном распределителе РП70-822.1 – крайнее переднее

положение. Нефиксированное положение для рукояток 1 и 3,  фиксированное

положение для рукоятки 2. Рукоятка 2 имеет фиксацию без автовозврата в по-

ложение  «Нейтраль»,  поэтому  при  работе  с  использованием  указанного  зо-

лотника  в  положении  «Подъем»  во  избежание  перегрева  гидросистемы  и

преждевременного выхода из строя насоса и других узлов гидронавесной сис-

темы,  не  забывайте  после  выполнения  операции  установить  рычаг  управле-

ния данным золотником в положение «Нейтраль». В положении "Подъем" ру-

коятки 1 и 3 следует удерживать рукой, так как после отпускания рукоятка ав-

томатически возвращается в положение «Нейтраль».

2)  При  установленном  распределителе  РП70-822 – крайнее  переднее

нефиксированное положение для всех рукояток 1, 2, 3. В положении "Подъем"

рукоятки 1, 2 и 3 следует удерживать рукой, так как после отпускания рукоятка

автоматически возвращается в положение «Нейтраль»;

- «Нейтраль» – среднее переднее фиксированное положение;

- «Принудительное опускание» – среднее заднее нефиксированное положение

между позициями «Нейтраль» и «Плавающее». В положении "Принудительное опус-

кание" при работающем двигателе рукоятку следует удерживать рукой, так как после

отпускания рукоятка автоматически возвращается в положение «Нейтраль»;

- «Плавающее» – крайнее заднее фиксированное положение.



Схема  расположения  и  подключения  выводов  распределителя  РП70-822.1  и

РП70-822 к внешним потребителям на тракторах «БЕЛАРУС-922.5» представлена на

рисунке 2.20.2.

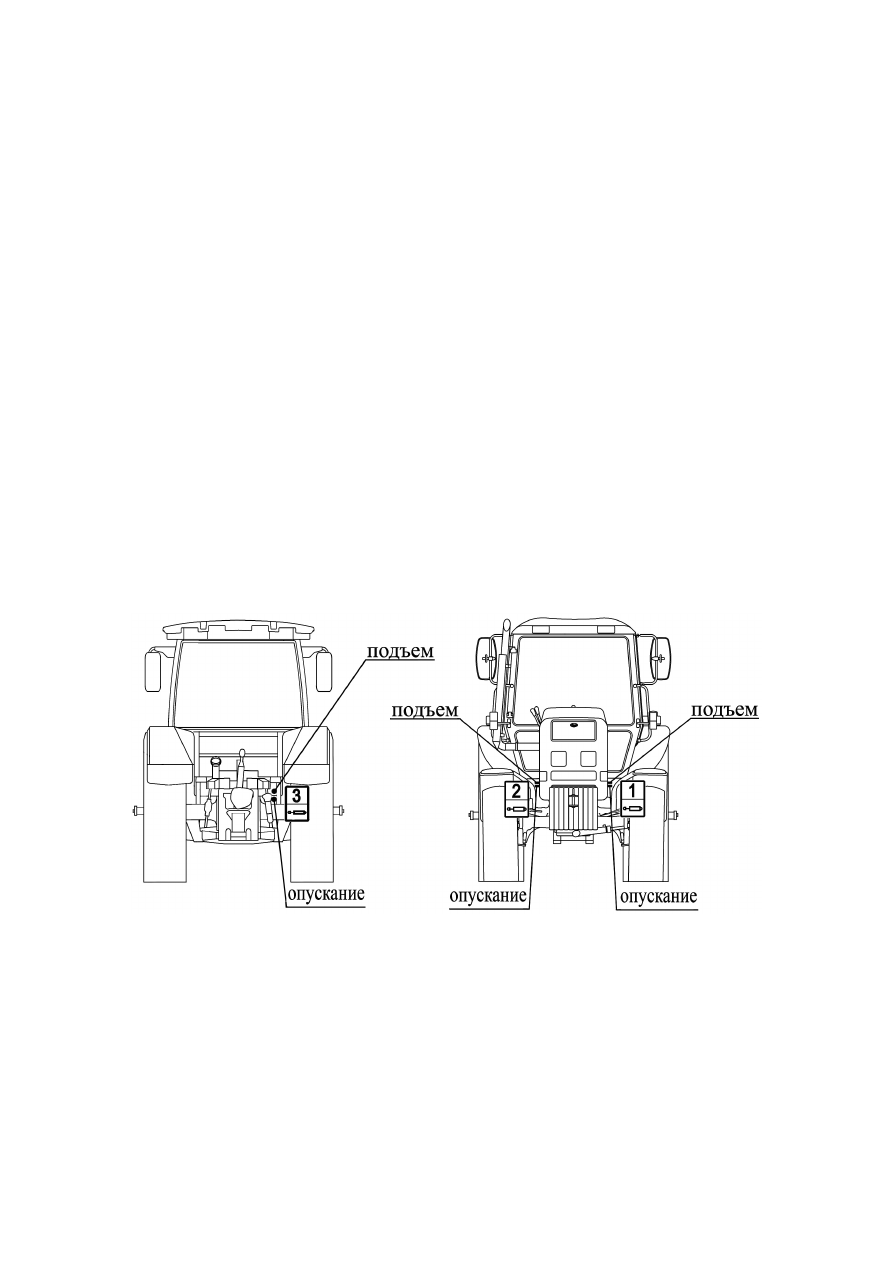

Рисунок 2.20.2 – Схема расположения и подключения выводов распределите-

ля РП70-822.1 и РП70-822.



2.21 Электрические плавкие предохранители



2.21.1 Общие сведения
Электрические плавкие предохранители предназначены для защиты от пере-

грузок и короткого замыкания электрических цепей.





ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОДКИ

ТРАКТОРА,  НИКОГДА  НЕ  ПРИМЕНЯЙТЕ  ПРЕДОХРАНИТЕЛИ  БОЛЕЕ  ВЫСОКОГО
НОМИНАЛА  ПО  СИЛЕ  ТОКА,  ЧЕМ  УКАЗАНО  В  НСТОЯЩЕМ  РАЗДЕЛЕ.  ЕСЛИ  ПРЕ-
ДОХРАНИТЕЛЬ  ЧАСТО  СГОРАЕТ,  УСТАНОВИТЕ  ПРИЧИНУ  И  УСТРАНИТЕ  НЕИС-
ПРАВНОСТЬ!



50

2.21.2 Коммутационный блок и предохранители электрооборудования





Коммутационный  блок 3 (рисунок 2.21.1) предназначен  для  подвода  силового  пита-

ния, распределения его по потребителям электрооборудования трактора и защиты электри-

ческих цепей от короткого замыкания и превышения токовой нагрузки.

На   вашем   тракторе   могут   быть   установлены   два   типа   коммутационного

блока  – БКА-7.3722 либо БК-1, которые являются взаимозаменяемыми.

Место установки блока 3 – в кабине, на металлической балке крепления пластиковой

юбки, между щитком приборов 4 и лобовым стеклом.

Для  доступа  к  реле  и  предохранителям  блока 3 необходимо  открутить  два  быстро-

съёмных винта 1, затем снять пластмассовую крышку 2. Блок также имеет защитный пласт-

массовый чехол, предназначенный для защиты от пыли.

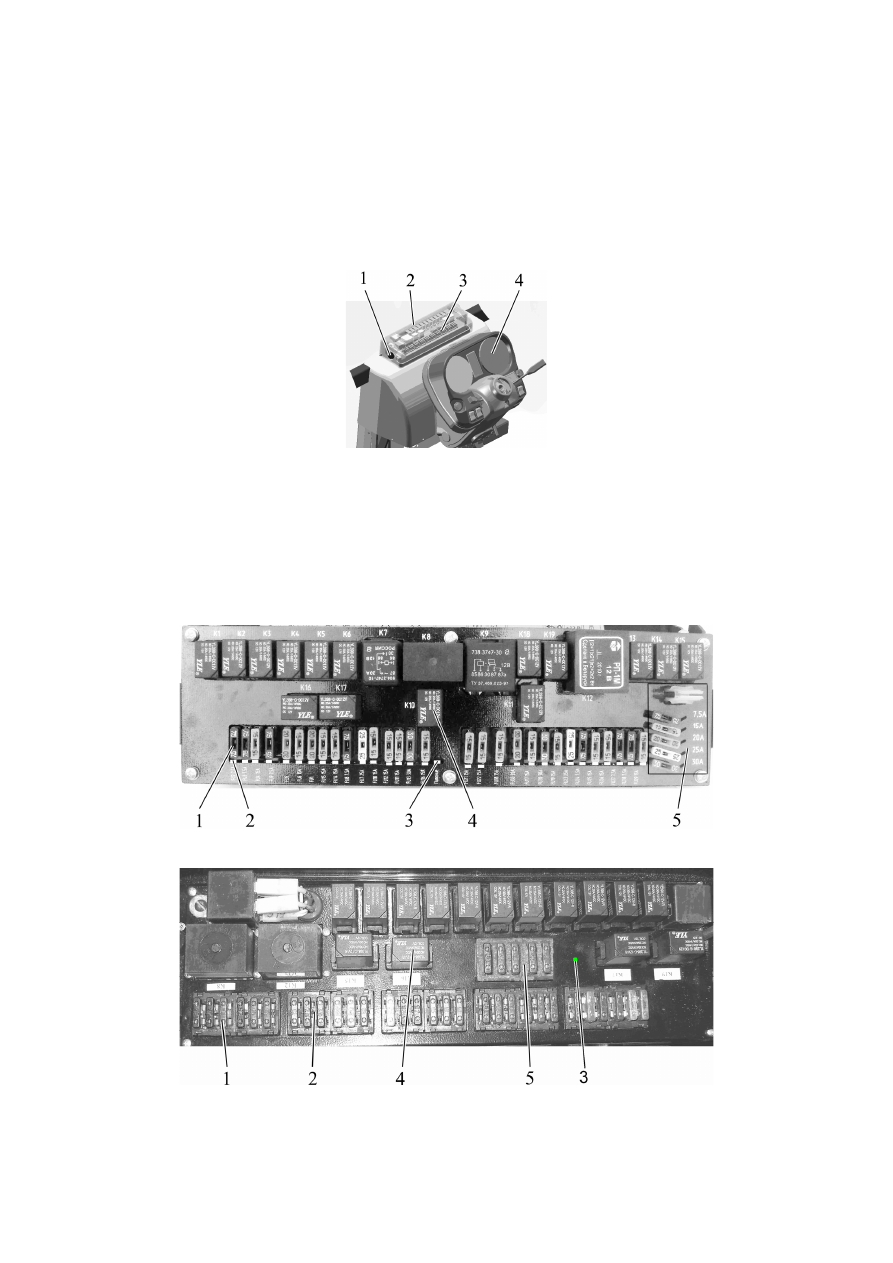

1 – винт; 2 – крышка; 3 – блок коммутационный; 4 – щиток приборов.



Рисунок 2.21.1 – Установка коммутационного блока



В  состав  блока  входят  тридцать  электрических  предохранителей 1 (рисунок 2.21.2)

(FU1-FU30) и восемнадцать  электромагнитных реле 4 (K1-K7, K9-K19, реле К8 не устанав-

ливается),  коммутирующих  силовое  питание  для  потребителей,  комплект  запасных  предо-

хранителей 5. Установленные  на  лицевой  панели  рядом  с  каждым  предохранителем  сиг-

нальные светодиоды красного цвета 2 предназначены для индикации перегорания соответ-

ствующего электрического предохранителя. Сигнальный светодиод зеленого цвета 3 осуще-

ствляет индикацию включения БК.







а) БКА-7.3722







б) БК-1



1 – электрический  предохранитель; 2 – сигнальный  светодиод  красного  цвета; 3 –

сигнальный  светодиод  зеленого  цвета; 4 – электромагнитное  реле; 5 – комплект  запасных

предохранителей.

Рисунок 2.21.2 – Блок коммутационный





51

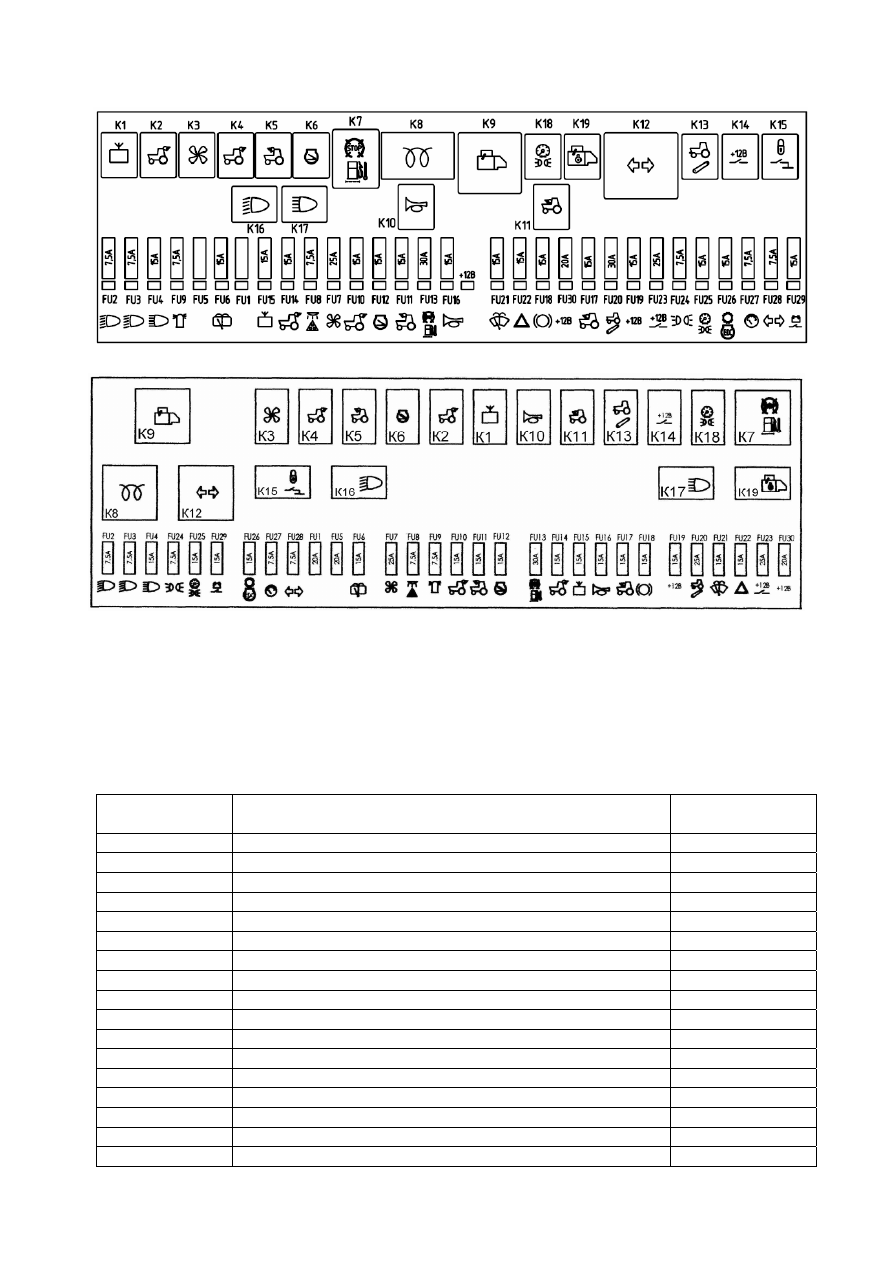

Схема размещения предохранителей и реле в БК приведена на рисунке 2.21.3.





а) Схема размещения предохранителей и реле в БКА-7.3722





б) Схема размещения предохранителей и реле в БК-1



Рисунок 2.21.3 – Схема размещения предохранителей и реле в коммутационном блоке



Таблички назначения реле и предохранителей, представленные на рисунке 2.21.3

приклеены  изнутри  на  верхнюю  пластиковую  крышку 2 (рисунок 2.21.1) со  стороны

лобового стекла.

Информация о назначении реле и предохранителей, номиналы предохранителей,

приведены в таблицах 2.5 и 2.6.



Таблица 2.5 – Назначение предохранителей БК

Обозначение

предохранителя

Назначение предохранителя

(защищаемая электрическая цепь)

Номинал

предохранителя

FU1

Резерв 20А

FU2

Ближний свет правой дорожной фары 7,5А

FU3

Ближний свет левой дорожной фары 7,5А

FU4

Дальний свет дорожных фар 15А

FU5

Резерв 20А

FU6

Стеклоомыватель и задний стеклоочиститель

15А

FU7

Питание электродвигателя кондиционера 25А

FU8

Фонари знака «автопоезд» и плафон кабины 7,5А

FU9

Сигнальный маяк 7,5А

FU10

Задние рабочие фары (пара наружных фар) 15А

FU11

Передние рабочие фары (на крыше) 15А

FU12

Не используется 15А

FU13

Подогреватель топливного фильтра 30А

FU14

Задние рабочие фары (пара внутренних фар) 15А

FU15

Радиопримник (автомагнитола) 15А

FU16

Звуковой сигнал 15А

FU17

Передние рабочие фары (на поручне) 15А





52

Продолжение таблицы 2.5



Обозначение

предохранителя



Назначение предохранителя

(защищаемая электрическая цепь)

Номинал

предохранителя

FU18

Сигнальны торможения 15А

FU19

Питание клеммы №8 на розетке для подключения

прицепного сельскохозяйственного оборудования

(переносная лампа)

15А

FU20

Сигнал  с  клеммы «D» генератора  на  систему

управления БД и заднего ВОМ

30А

FU21

Стеклоомыватель и передний стеклоочиститель 15А

FU22

Аварийная сигнализация 15А

FU23

Питание  потребителей,  работающих  при  поло-

жении  выключателя  стартера  и  приборов  в  по-

ложение «включены приборы»

25А

FU24

Левые габаритные огни 7,5А

FU25

Правые габаритные огни и подсветка приборов 15А

FU26

Сигнал  с  выключателя  стартера  и  приборов

(положение  «включены  приборы»)  на  систему

управления ЭСУД и SCR

15А

FU27

Контрольно-измерительные приборы, датчики

скорости, ВОМ и объёма топлива

7,5А

FU28

Сигнализация поворотов трактора и прицепа

трактора

7,5А

FU29

Дистанционный выключатель АКБ 15А

FU30

Питание  обмотки  реле  включения  подсветки

приборов и габаритных огней трактора

20А





Таблица 2.6 – Назначение реле



Обозначение

реле



Назначение реле

К1

Радиоприемник (автомагнитола)

К2

Задние рабочие фары (пара внутренних фар)

К3

Кондиционер

К4

Задние рабочие фары (пара наружных фар)

К5

Передние рабочие фары (на крыше)

К6

Не используется

К7

Подогреватель топливного фильтра

К8

Не устанавливается

К9

Стартер

К10

Звуковой сигнал

К11

Передние рабочие фары (на поручне)

К12

Сигнализация поворотов трактора и аварийная сигнализация

К13

Сигнал  с  клеммы «D» генератора  на  систему  управления  БД  и

задним ВОМ

К14

Питание  потребителей,  работающих  при  положении  выключателя

стартера и приборов в положение «включены приборы»

К15

Блокировка дистанционного выключения АКБ

К16

Ближний свет дорожных фар

К17

Дальний свет дорожных фар

К18

Габаритные огни и подсветка приборов

К19

Блокировка пуска стартера при включенном диапазоне КП
