69

Нормы нагрузок на одинарные шины тракторов «БЕЛАРУС-922.5» для выбора

эксплуатационных режимов работы при различных скоростях и внутренних давлени-

ях в шинах представлены в таблице 3.2.



Таблица 3.2

Нагрузка на шину, кг,

при внутреннем давлении, кПа

Шина

Индекс

нагрузки**



Символ

скорости**

Скорость,

км/ч

80 100

120  140  160  190

360/70R24 122

A8

10

20

30

40

1500

1340

1165

1090

1635

1450

1265

1180

1775

1580

1375

1285

1910

1720

1500

1400

2045

1845

1605

1500



2250



13.6-20 120  A8

10*

20

30

40

1530

1250

1090

1020

1650

1350

1175

1100

1800

1475

1280

1200

1950

1595

1390

1300

2100

1720

1495

1400





18.4R34



144

А8

10*

20

30

40

3030

2480

2160

2020

3330

2730

2375

2220

3615

2960

2575

2410

3915

3210

2790

2610

4200

3440

2995

2800





15.5R38



134

А8

10*

20

30

40

2130

1745

1515

1420

2430

1990

1730

1620

2715

2225

1935

1810

2960

2425

2110

1975

3180

2605

2265

2120





16.9R30



137

А8

10*

20

30

40

2250

1845

1605

1500

2550

2090

1815

1700

2850

2330

2030

1900

3150

2580

2245

2100

3450

2825

2460

2300









* - Внутреннее давление должно быть увеличено на 25%.

 **

Индекс нагрузки и символ скорости (см. на боковине шин).



Нормы нагрузок приведены для шин с указанным индексом нагрузки и симво-

лом скорости.

Давление должно устанавливаться в «холодных» шинах.

При  выполнении  работ  требующих  больших  тяговых  усилий  на  крюке,  уста-

навливайте давление как для скорости 30 км/ч. При транспортных работах на доро-

гах с твердым покрытием увеличьте давление на 30 кПа.

Работа трактора со сдвоенными задними шинами допускается только при ско-

рости до 20 км/ч.



Суммарная  грузоподъемность  сдвоенных  шин  не  должна  превышать  грузо-

подъемность одинарной шины более чем в 1,7 раза.

При сдваивании давление в шинах наружных колес должно быть в 1,2 - 1,25

раза ниже, чем во внутренних.

Шины задних колес 15.5R38 и 16.9R30 – альтернативные комплектации.

Шины задних колес 16.9R30 могут устанавливаться только в комплекте с ши-

нами передних колес 13.6-20. При установке шин 16.9R30 и 13.6-20 взамен шин ба-

зовой комплектации достигается уменьшение высоты трактора на ≈70 мм.





Допустимые варианты сочетания передних и задних шин трактора «БЕЛАРУС-922.5»

приведены в таблице 3.3.



Таблица 3.3

Передние шины



Задние шины

360/70R24 13.6-20  11.2R24

18.4R34

V





15.5R38 +





16.9R30

+



9.5-42



+

11.2R42



+



V – основная комплектация

+ - дополнительная комплектация



70

 3.2.8.2 Накачивание шин



Накачивание  шин  производите  через  клапан  отбора  воздуха  регулятора  дав-

ления 1 (рисунок 3.2.2), для чего выполните следующие операции:
 -

выпустите  воздух  из  баллона  3  пневмосистемы  через  клапан  удаления

конденсата;
 -

отвинтите гайку-барашек 2 штуцера клапана отбора воздуха;

 -

присоедините шланг для накачки шин к штуцеру отбора воздуха и к вентилю

шины;



- запустите двигатель и накачайте шину до требуемого давления, контролируя

его манометром МД-124 ГОСТ 9921-81 (или манометром с аналогичными метрологи-
ческими характеристиками);

 -

отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;

 -

наверните гайку-барашек на штуцер клапана отбора воздуха.





ВНИМАНИЕ: ПРИ ПОВЫШЕНИИ ДАВЛЕНИЯ В БАЛЛОНЕ ДО 0,77 МПА КОМ-

ПРЕССОР  ПЕРЕКЛЮЧАЕТСЯ  РЕГУЛЯТОРОМ  ДАВЛЕНИЯ  НА  ХОЛОСТОЙ  ХОД  И
НАКАЧКА  ШИН  АВТОМАТИЧЕСКИ  ПРЕКРАЩАЕТСЯ.  ПОЭТОМУ  ПЕРИОДИЧЕСКИ
КОНТРОЛИРУЙТЕ  ДАВЛЕНИЕ  ПО  УКАЗАТЕЛЮ  НА  ЩИТКЕ  ПРИБОРОВ  И,  ЕСЛИ
НЕОБХОДИМО, СНИЖАЙТЕ ЕГО ЧЕРЕЗ КЛАПАН УДАЛЕНИЯ КОНДЕНСАТА!

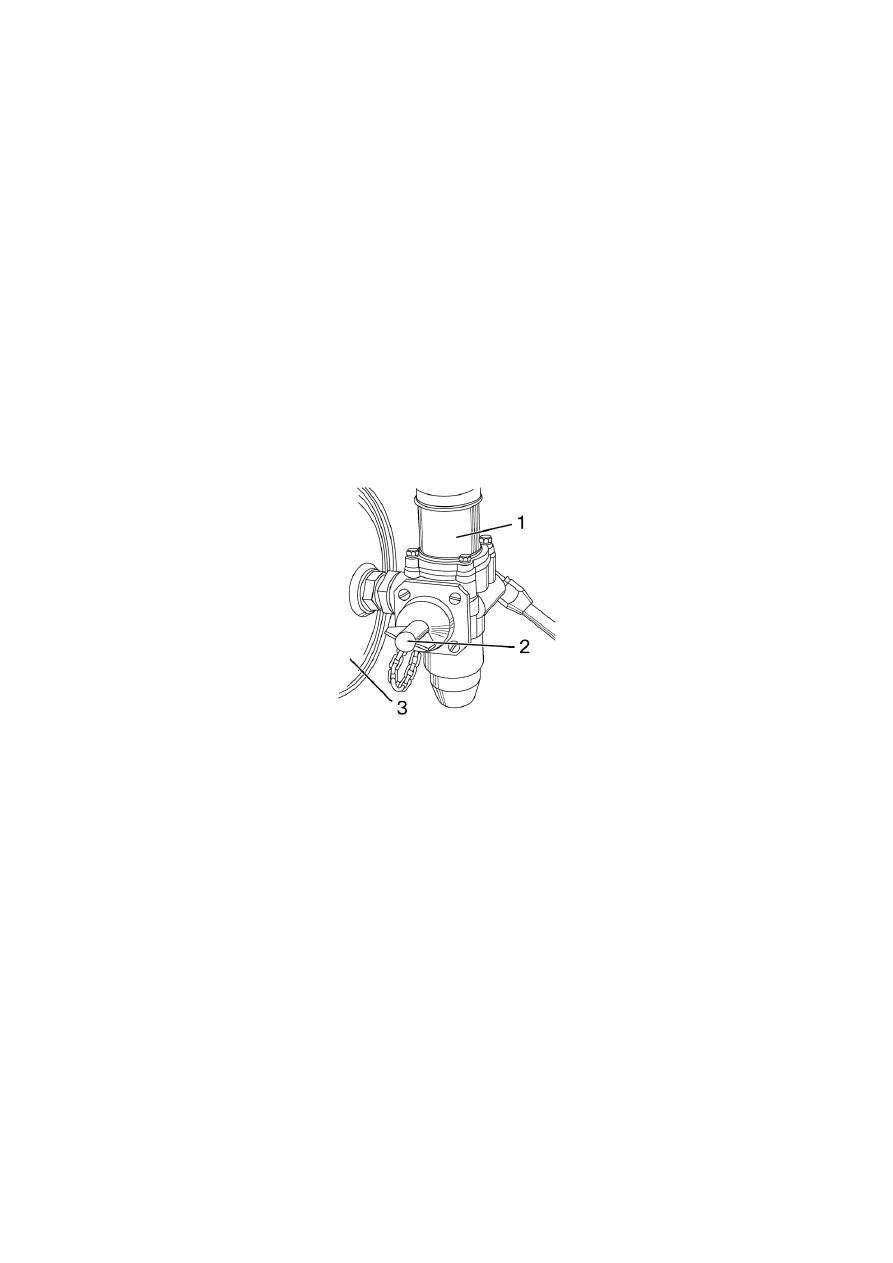

1 – регулятор давления; 2 – гайка-барашек; 3 – баллон пневмосистемы.



Рисунок 3.2.2 – Накачивание шин



71

3.2.9 Формирование колеи задних колес



3.2.9.1 Формирование колеи задних колес, установленных на клеммовых ступицах

Изменение  колеи  задних  колес,  при  установке  шин  базовой  комплектации

18.4R34,  производите  перемещением  ступицы  с  колесом  по  полуоси  и  перестанов-

кой колес с одного борта на другой, как показано на рисунке 3.2.3.







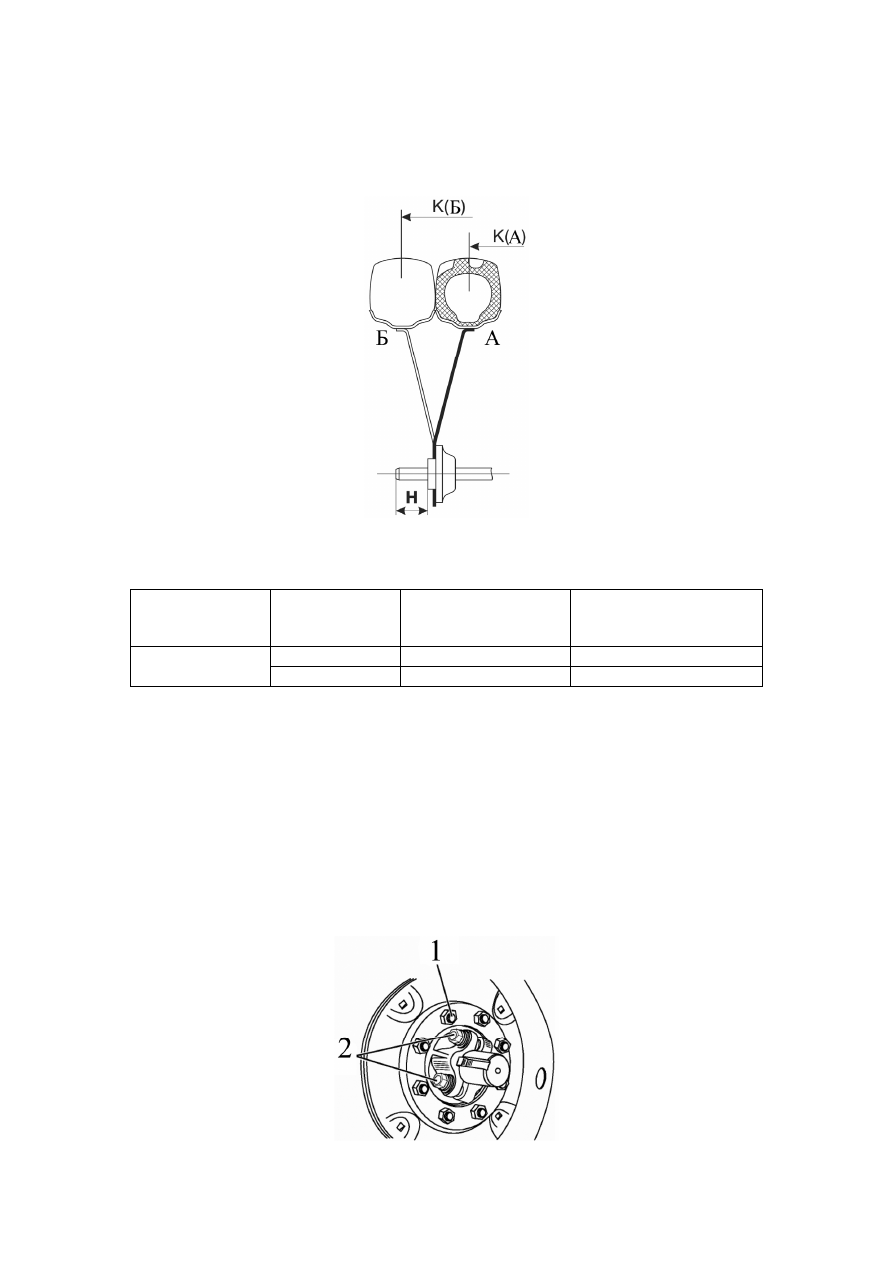

Рисунок 3.2.3 – Варианты установки колеи задних колес посредством переста-

новки колес с одного борта на другой



Таблица 3.4 – Варианты установки колеи задних колес (клеммовые ступицы)

Типоразмер

шин

Вариант

(рисунок 3.2.3)

Размер колеи «К»,

мм

Установочный размер

от торца ступицы до

торца полуоси «Н», мм

А

К(А)   1500…1600

50…0

18.4R34

Б

К(Б)   1800…2100

164…14



ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-

НОВЛЕНЫ НА КОЛЕЮ ПО ВАРИАНТУ А (РИСУНОК 3.2.3)!



Для изменения колеи задних колес выполните следующие операции:

-  установите  трактор  на  ровной  площадке,  установите  упоры  под  передние  и

задние колеса, очистите полуоси от грязи;

- поддомкратьте соответствующий рукав полуоси;

- отверните гайки 1 (рисунок 3.2.4) крепления колеса и снимите колеса;

- отпустите на 3...5 оборотов четыре болта 2 ступиц задних колес;

- передвиньте ступицу в ту или другую сторону для получения требуемой ширины;

- затяните четыре болта 2 крепления ступицы моментом от 300 до 400 Н·м;

- установите колесо и затяните гайки 1 моментом от 300 до 350 Н·м;

- повторите операции на противоположном колесе.







1 – гайки крепления колеса к ступице; 2 – болты крепления ступицы к полуоси.



Рисунок 3.2.4 – Установка колеи задних колес, установленных на клеммовых ступицах



72

Проверьте  затяжку  гаек  крепления  колес  и  болтов  крепления  ступиц  после

первого часа работы, после первых восьми - десяти часов работы и каждые после-

дующие 125 часов работы.

Пользуйтесь таблицей 3.5 и рисунком 3.2.5 для определения ширины колеи

путем измерения расстояния «А» от конца полуоси до торца ступицы.







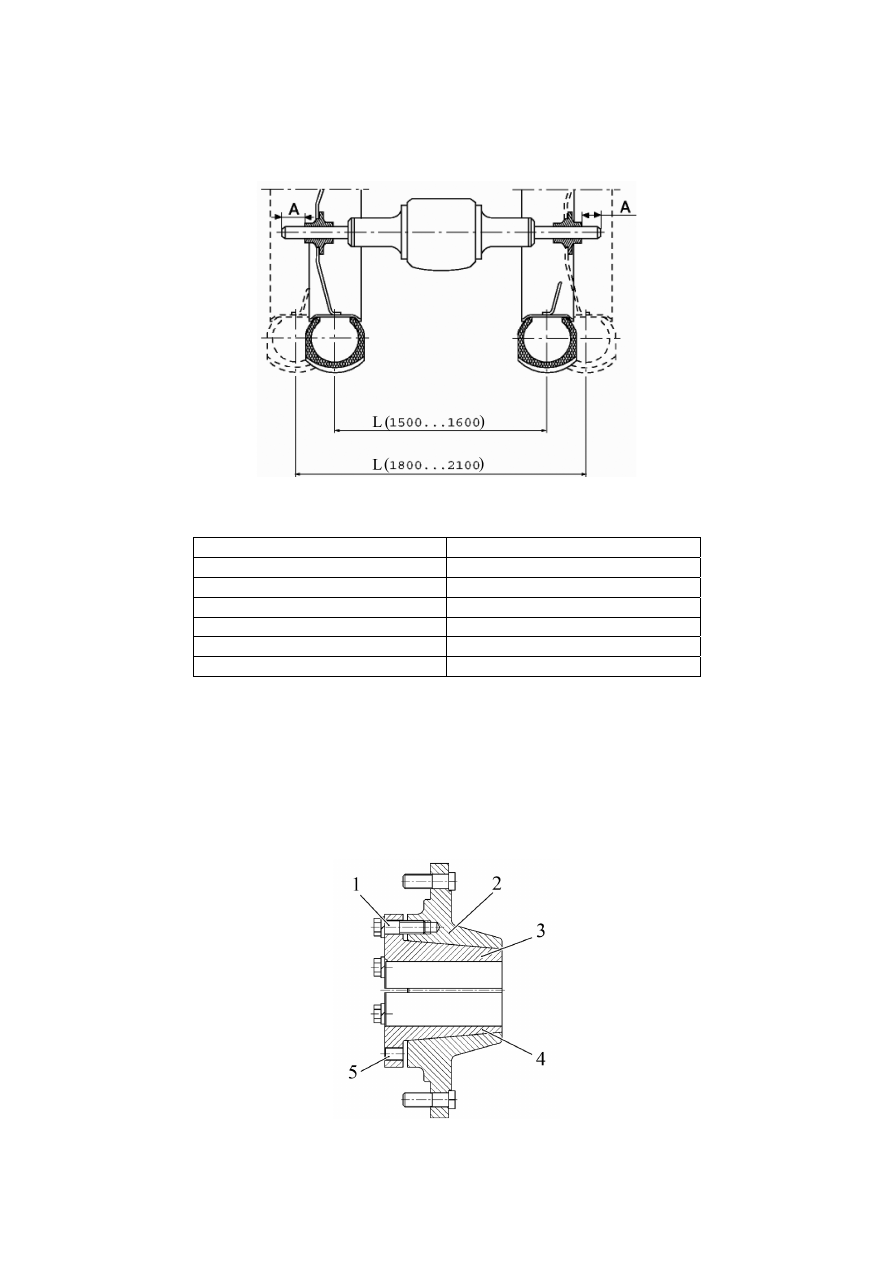

Рисунок 3.2.5 –Колея задних колес



Таблица 3.5 – Варианты установки колеи задних колес на клеммовых ступицах



Ширина колеи L, мм

Расстояние «А», мм

1500

50

1600

0

1800

164

1900

114

2000

64

2100

14





Примечание – Если на тракторе по заказу установлены иные шины задних колес, для

уточнения возможных вариантов установки колеи задних колес обратитесь к Вашему дилеру!



3.2.9.2 Формирование колеи задних колес, установленных на конических ступицах

По заказу задние колеса трактора могут быть установлены на конических сту-

пицах,  которые  состоят  из  разрезных  конусных  вкладышей 3 и 4 (рисунок 3.2.6) и

корпуса ступицы 2.

Вкладыши затягиваются в корпус ступицы шестью болтами 1 (М20) моментом

от 360 до 450 Н·м и таким образом обжимают полуось.







1 – стяжные болты; 2 – корпус ступицы; 3 – верхний вкладыш; 4 – нижний вкла-

дыш; 5 – демонтажные отверстия.



Рисунок 3.2.6 – Коническая ступица заднего колеса
