43.
Воздухозанедлитель усл. № 134 электроподвижного состава промышленного транспорта

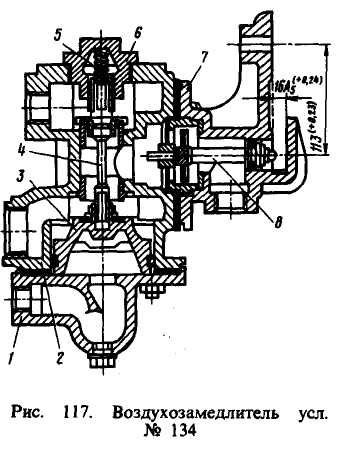

При текущих ремонтах ТР-1 и ТР-2 выполняют ревизию воздухозамедлителя, а полную разборку — при ремонтах ТР-3, среднем и капитальном, а также во всех случаях нарушения плавной подачи и полной отсечки воздуха к цилиндрам опрокидывания. При ревизии воздухозамедлителя (рис. 117) проверяют плотность соединения крышки и кронштейна 7 с корпусом 2 обмыливанием — пропуск воздуха не допускается. В атмосферных отверстиях допускается образование мыльных пузырей и удержание их не менее 5 с. Контролируют состояние механизма.
Деформированные тягу и рычаг демонтируют и правят. Механизм должен работать без заеданий. Увеличение зазоров в шарнирах допускается до 1 мм. Проверку воздухонепроницаемости вертикального клапана 4, поршня 3 и горизонтального клапана 8 производят раздельно после зарядки до давления 588 кПа.
П
ри
ремонте с разборкой воздухозамедлитель
и механизм демонтируют с подвижного
состава и полностью разбирают. Снимают
крышку 1,
выворачивают
крышку б
пружины
5, вынимают
поршень 3,
пружину 5
и вертикальный
клапан 4.
Снимают
кронштейн 7 и вынимают горизонтальный
клапан 8.
Детали и
корпус промывают, протирают и осматривают.
Пружину, просевшую до высоты 47-06
мм, заменяют. Зазор между направляющей
крышки и ребрами вертикального
клапана должен быть в пределах 0,42 —
0,72 мм, высота клапана должна быть не
менее 142+0,46-0,3
мм. Зазор между хвостовиком горизонтального
клапана и направляющей должен быть в
пределах 0,5 — 0,8 мм. Высота выступа,
взаимодействующего с сектором механизма,
должна быть не менее 6 мм.
Клапаны, изготовленные из латуни ЛК80-ЗЛ, разрешается восстанавливать газовой сваркой, применяя латунную проволоку ЛО-60-1 или бронзу с обязательным добавлением буры. Механической обработкой клапаны восстанавливают. Прокладки клапанов, имеющие выдавленный след от седла глубиной более 0,8 мм, разрывы и разбухшие, заменяют. Трещины в деталях корпуса или поршне заваривать запрещается. Перед сборкой детали покрывают тонким слоем смазки ЖТКЗ-65 или ЦИАТИМ-201. Качество ремонта проверяют на стенде воздействием на горизонтальный клапан клином.
