Глава 3.

Поворотная платформа с оборудованием экскаватора ЕТ-26

Поворотная платформа является одним из базовых узлов экскаватора и служит для размещения механизмов, гидроаппаратов, узлов и рабочего оборудования. Она представляет собой цельносварную конструкцию, состоящую из средней рамы, правого и левого трапов, рамы дизельного двигателя.

Поворотная платформа соединяется с ходовой тележкой через поворотную роликовую опору.

1. Стопор поворотной платформы экскаватора ЕТ-26

Стопор (Рис.13) предназначен для стопорения вращающейся верхней части экскаватора относительно ходовой тележки при транспортировании железнодорожным, морским или автомобильным транспортом.

Стопор состоит из тяги , запирающего пальца, а также двух проушин , установленных под гайки болтового крепления поворотной роликовой опоры.

Момент затяжки гаек крепления проушин – 60 ÷ 65 кгс∙м.

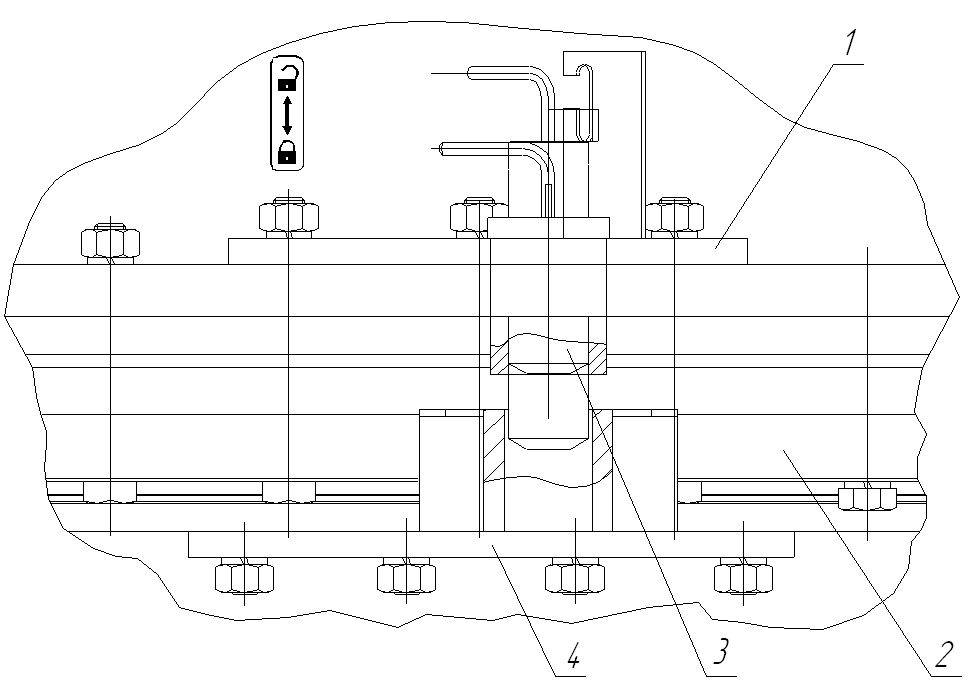

Рис. 13 Стопор поворотной платформы

1, 4 – проушина; 2 – поворотная роликовая опора; 3 – запирающий палец
