Оборудование кабины экскаватора ЕТ-26

Оборудование кабины экскаватора ЕТ-26

Оборудование кабины (Рис.42) включает в себя 1 – вентилятор; 2 – вешалка; 3 – карманы для аптечки и документации; 4 – зеркало наружное правое; 5 – козырек солнцезащитный; 6 – стеклоочиститель; 7 – сиденье машиниста; 8 – отопитель; 9 – панель приборов;

10 – бачок омывателя; 11 – фары.

Рис. 42 Оборудование кабины:

1 – вентилятор; 2 – вешалка; 3 – карманы для аптечки и документации; 4 – зеркало наружное правое; 5 – козырек солнцезащитный; 6 – стеклоочиститель; 7 – сиденье машиниста; 8 – отопитель; 9 – панель приборов; 10 – бачок омывателя; 11 – фары.

Внимание!

Выключатель S16, встроенный в левый пульт управления, выполняет роль блокировочного выключателя.

При поднятом левом пульте управления осуществляется запуск стартера.

При опущенном пульте через электрогидравлический клапан Y1 подается давление к блокам управления в кабине машиниста.

Органы управления экскаватором.

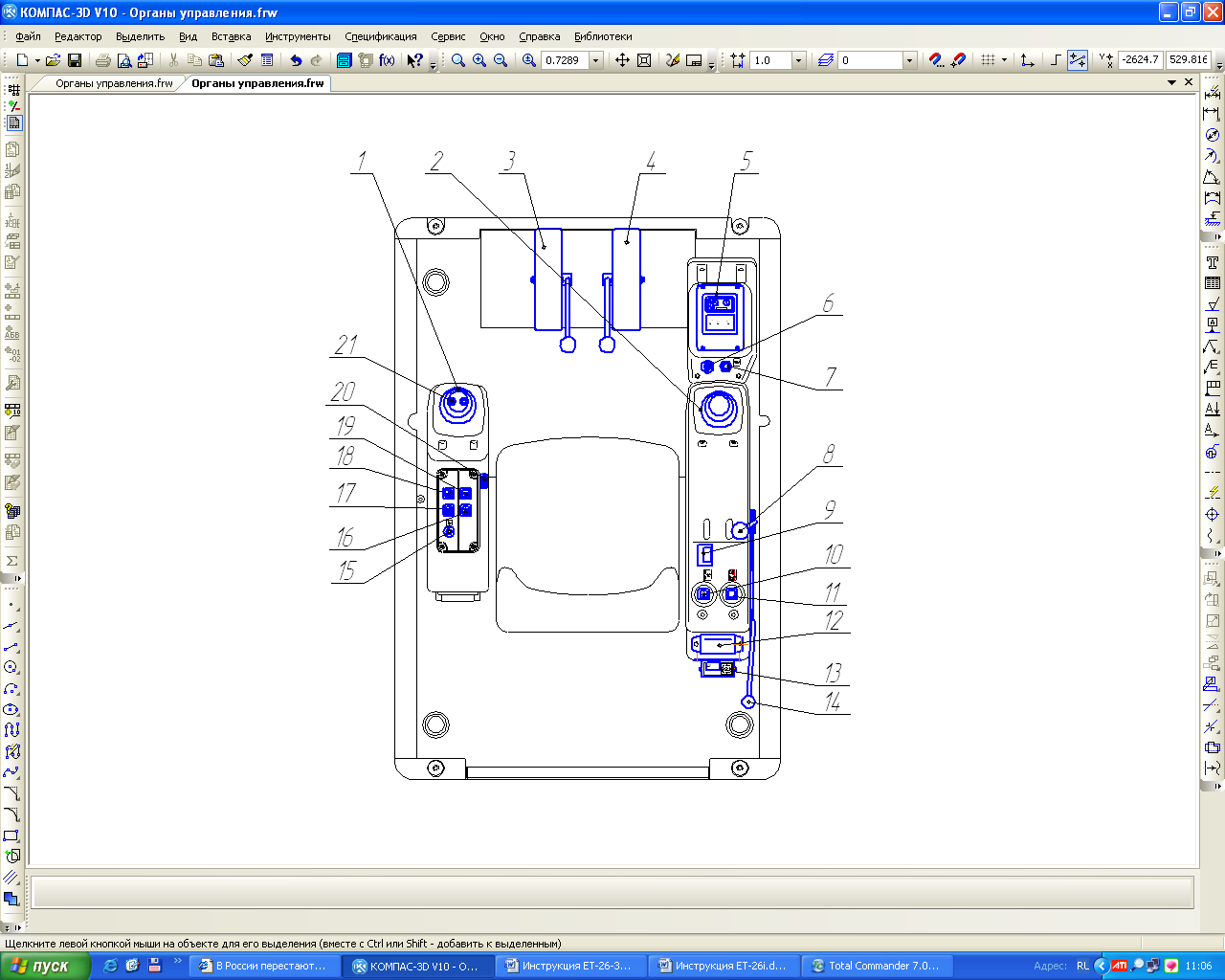

Рис.43 Схема расположения органов управления и приборов в кабине.

1 – рычаг управления стрелой и ковшом; 2 – рычаг управления поворотом платформы и рукоятью; 3 – педаль управления левой гусеницей; 4 – педаль управления правой гусеницей; 5 – блок контроля правильности эксплуатации и диагностики; 6– выключатель стартера; 7 – кнопка звукового сигнала; 8 – Рычаг управления оборотами дизеля; 9 – таймер подогревателя; 10 – кнопочный выключатель разблокировки при падении уровня рабочей жидкости; 11 – кнопочный выключатель ускорения хода; 12 – блок предохранителей; 13 – терморегулятор отопителя кабины; 14 – рычаг останова двигателя; 15 – кнопка омывателя; 16 – выключатель вентилятора; 17 – выключатель повышенной скорости вращения вентилятора отопителя; 18 – выключатель рабочего освещения; 19 – выключатель стеклоочистителя; 20 – рычаг откидывания левого пульта, 21 – клавиша включения объединения потоков (только ЕТ 26-30);

Управление экскаватором осуществляется с помощью педальных блоков и блоков управления. Выполняемые операции при различных положениях органов управления приведены на (Рис 44).

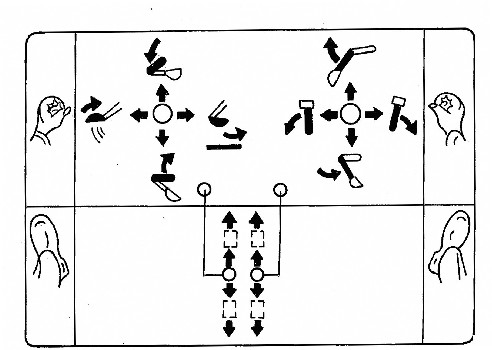

Рис. 44 Управление экскаватором.

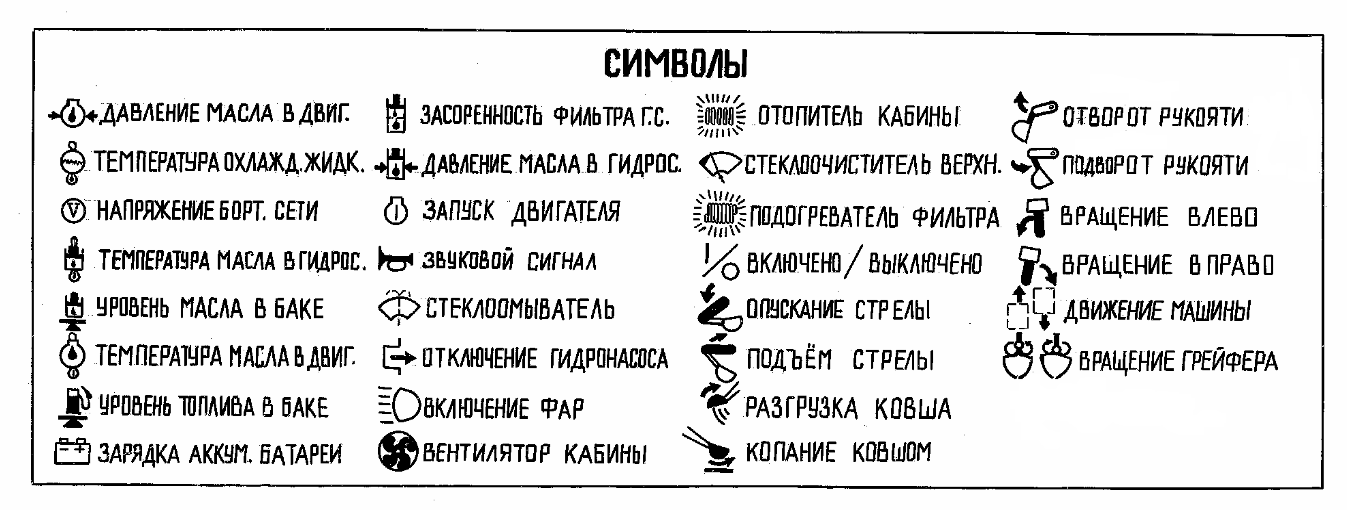

Рис. 45 Символы органов управления и контроля.
