Глава 4.

Гидравлическая система

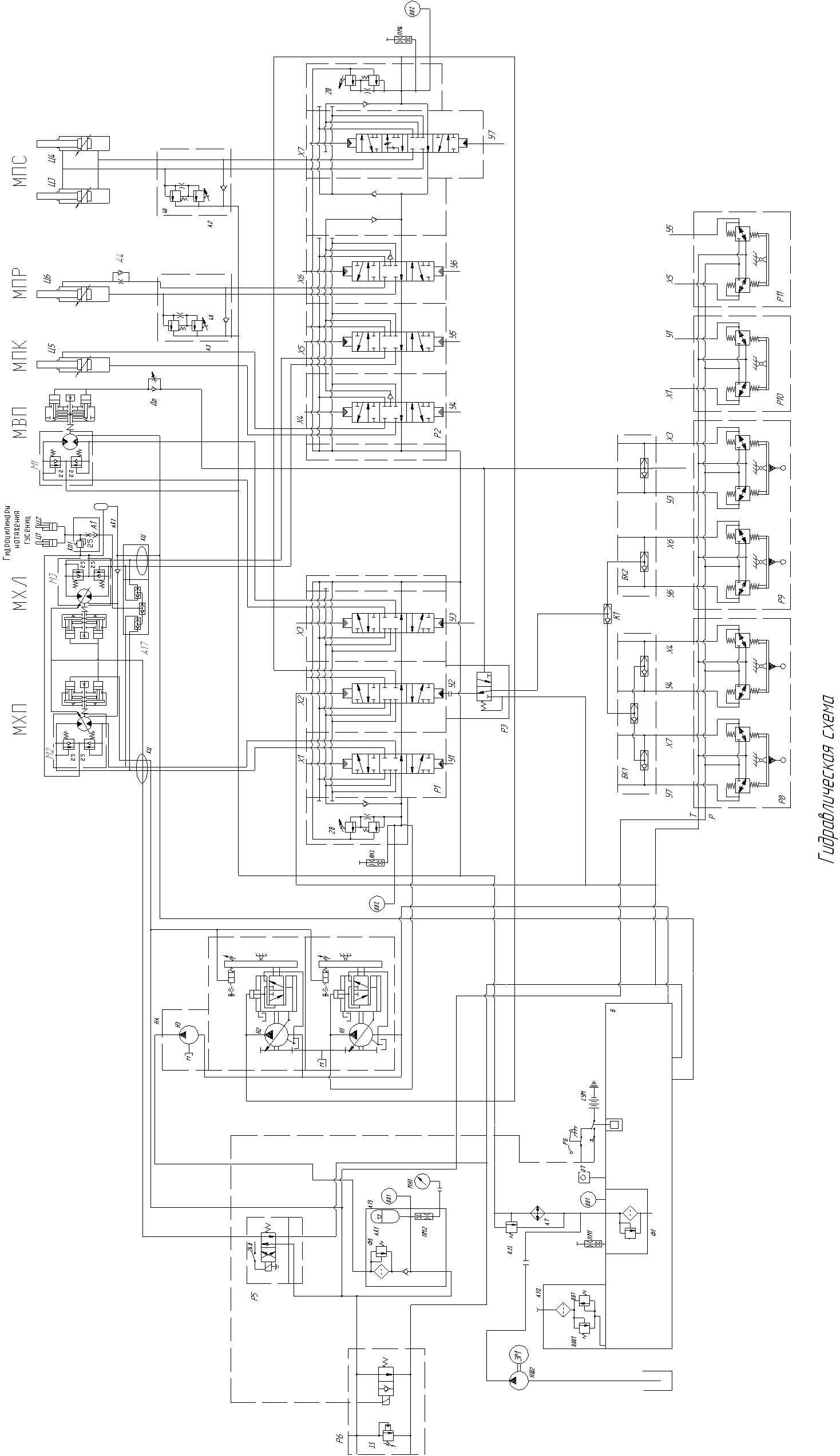

Описание работы гидравлической системы экскаватора ЕТ 26-20

Гидравлическая система включает в себя бак для рабочей жидкости, насосный агрегат,

приводимый в действие дизельным двигателем, контрольную и распределительную арматуру (клапаны, гидрораспределители, центральный коллектор), фильтр линейный, исполнительные механизмы (гидромоторы, гидроцилиндры), систему охлаждения рабочей жидкости, систему управления, систему заправки, трубопроводы и присоединительную арматуру.

Рабочая жидкость из гидробака Б подается гидронасосным агрегатом НА к гидрораспределителям Р1 и Р2. От насоса Н1 рабочая жидкость поступает в гидрораспределитель Р1, от насоса Н2 – в гидрораспределитель Р2.

При нейтральном положении золотников распределителей Р1 и Р2 напорные линии гидронасосов соединены с баком Б через маслоохладитель АТ и фильтр Ф1. В рабочем положении гидрораспределителя насосы выдают максимальную производительность, система управления включена.

Первая секция распределителя Р1 управляет механизмом правого хода, вторая секция включает второй поток в гидрораспределитель Р2, третья секция приводит в действие гидропривод поворота платформы.

Первая секция распределителя Р2 управляет механизмом поворота стрелы, вторая секция – механизмом поворота рукояти, третья секция – механизмом поворота ковша, четвертая секция – механизмом левого хода.

Рабочая жидкость к гидромоторам хода М2 и М3 подается через центральный коллектор КЦ ,гидромоторы оснащены подпиточно-предохранительными клапанами, дренаж с моторов через обратный клапан и центральный коллектор сливается в бак. На центральном коллекторе установлен блок клапанов «или» А17, объединяющий сигналы с силовых линий гидромоторов хода и подающий его через блок клапанов А1 к гидроцилиндрам Ц1 и Ц2, осуществляющим натяжение гусениц. В блоке клапанов А1 этот сигнал проходит через обратный клапан и дроссель и защищен предохранительным клапаном КП1, слив с которого проходит через бачок АК2 в дренажную линию центрального коллектора.

Гидромотор М1 поворота платформы также защищен подпиточно-предохранительными клапанами, соединенными со сливной линией перед теплообменником АТ.

Гидроцилиндры рабочего оборудования оснащены демпфирующими устройствами в конце хода. Поршневая полость гидроцилиндров стрелы Ц3 и Ц4 и штоковая полость гидроцилиндра рукояти Ц6 защищены реактивными клапанами А2 иА3, к противоположным полостям соответственно подведена подпитка через обратные клапана.

Секция управления стрелой в гидрораспределителе Р2 выполнена 4-позиционной, при опускании стрелы есть промежуточное положение объединяющее через дроссель поршневые и штоковые полости цилиндров Ц3 и Ц4 и соединяющее их через регулируемый дроссель со сливной линией, при этом переливная линия остается открытой . В этом положении осуществляется безнасосное опускание стрелы и ее плавающее положение.

Насос управления Н3 подает рабочую жидкость через блок А15, содержащий напорный фильтр Ф5, обратный клапан, пневмогидроаккумулятор АК1, ниппель-манометр ПМ2 и датчик давления ДД1: к напорной секции Р6, включающей в себя предохранительный клапан и нормально открытый двухлинейный двухпозиционный гидрораспределитель с электроуправлением; одновременно к электрогидрораспределителю Р5, включающему вторую скорость хода; к тормозам хода; к блокам управления силовых гидронасосов и к блокам управления рабочими движениями. Пока не включен рычаг блокировки рабочая жидкость сливается через распределитель Р6 в бак, насосы выдают минимальную производительность, тормоза хода замкнуты, блоки управления движениями отключены от давления. При включение рычага блокировки силовые насосы выдают максимальный расход, отключаются тормоза хода, давление подводится в систему управления.

Блок управления Р8 предназначен для управления стрелой (сигналы у7, х7) и ковшом (у5, х5), блок управления Р9 предназначен для управления рукоятью (у6, х6) и поворотом (у3, х3). При включение рабочего оборудования от клапана К1 через блокировочный золотник Р3 приводит в действие золотник объединения потоков силовых насосов, увеличивая скорость силовых гидроцилиндров, при включение поворота сигнал идет на включение блокировочного золотника, отключая золотник объединения потоков и обеспечивая совмещение поворота с рабочим оборудованием, и на отключение тормозов поворота. Блок управления Р10 управляет правым ходом (х1, у1), блок управления Р11 предназначен для управления левым ходом (х4, у4).

Насос шестерённый НШ предназначен для заправки рабочей жидкости в бак гидравлический. Данная комплектация является опцией. Комплектация заправочным насосом оговаривается при заказе экскаватора.
