Гидрораспределители экскаватора ЕТ-26

Гидрораспределители экскаватора ЕТ-26

Гидрораспределитель предназначен для направления потока рабочей жидкости от насосного агрегата к исполнительным устройствам, регулирования потока рабочей жидкости и запирания их в исполнительных устройствах.

В гидросистеме экскаватора ЕТ 26-20 применены два гидрораспределителя трёх 262.56.00.000 и четырёх 262.57.00.000 секционных, смонтированные со стойкой на поворотной платформе.

Оба гидрораспределителя собраны из отдельных секций.

5.1 Гидрораспределитель 262.56.00.000 (Рис. 24) состоит из напорной секции 2, трёх рабочих секций 3, 4, 5 и сливной секции 6. Стыки между секциями уплотнены резиновыми уплотнительными кольцами 12.

Рис24 Гидрораспределитель 262.56.00.000

1, 9 – кронштейн крепления; 2 – секция напорная; 3, 4, 5 – секции рабочие;

6 – секция сливная; 7 – штуцер сливной; 8 – шпилька; 10 – переходник манометра;

11 – блокировочный золотник; 12 – кольцо уплотнительное; 13 – штифт;

I ÷ VI – порядок затяжки шпилек; А, Д – каналы.

Напорная секция 2 служит для подачи рабочей жидкости от насоса к рабочим секциям и для размещения в ней обратного и предохранительного клапанов.

Рабочая секция 3 управляет правым гидромотором механизма передвижения. Секция 4 управляет вторым потоком рабочей жидкости, который подаётся в напорную секцию гидрораспределителя 262.57.00.000 для увеличения скорости перемещения штоков гидроцилиндров стрелы, рукояти или ковша. Секция 5 управляет гидромотором механизма поворота. Секция 6 объединяет переливной и сливные каналы и соединена с баком рабочей жидкости через маслоохладитель. Все секции гидрораспределителя стянуты шестью шпильками 8. Момент затяжки шпилек должен быть не менее 230 Н·м (23 кгс·м) в порядке указанном римскими цифрами на рисунке.

Для обеспечения соосности каналов все секции между собой штифтуются штифтами 13.

На рисунке стрелками указан путь движения рабочей жидкости по переливному каналу Д, когда золотники рабочих секций находятся в нейтральном положении.

5.2 Гидрораспределитель 262.57.00.000 (Рис. 25) состоит из напорной секции 2, четырёх рабочих секций 3, 5, 6 и 7, промежуточной секции 4, а так же сливной секции 8. Стыки между секциями уплотнены резиновыми уплотнительными кольцами 14.

Рис. 25 Гидрораспределитель 262.57.00.000

1, 9 – кронштейн крепления; 2 – секция напорная; 4 – секция промежуточная;

3, 5, 6, 7 – секции рабочие; 8 – секция сливная; 10 – шпилька; 11 – штуцер сливной; 12 – штифт; 13 – кольцо уплотнительное; 14 – переходник манометра; I ÷ VI – порядок затяжки шпилек;

А, Д – каналы.

По конструкции напорная 2, рабочая 6 и сливная 8 секции аналогичны соответствующим секциям гидрораспределителя 262.56.00.000.

Рабочая секция 3 служит для управления гидроцилиндрами стрелы и обеспечивает опускание стрелы в безнасосном режиме под собственным весом и принудительно в насосном режиме, поэтому отличается от остальных рабочих секций конструкцией золотника. Промежуточная секция 4 предназначена для обеспечения возможности последовательного включения гидроцилиндров рабочего оборудования при совмещении подъёма или опускания стрелы с движением ковша или рукояти. Рабочие секции 5 (рукоять) и 7 (ковш) отличаются наличием в напорном канале этих секций противопросадочных клапанов для предотвращения просадки рукояти или ковша при совмещении этих операций. Рабочая секция 6 управляет левым гидромотором механизма передвижения. Для обеспечения соосности каналов все секции между собой штифтуются штифтами 12.

5.3 Напорная секция (рис26) включает в себя корпус 5 с каналами для прохода рабочей жидкости, обратный клапан 4 с пружиной 3 и предохранительный клапан. Предохранительный клапан служит для ограничения давления в гидросистеме и предохранения насоса от перегрузки.

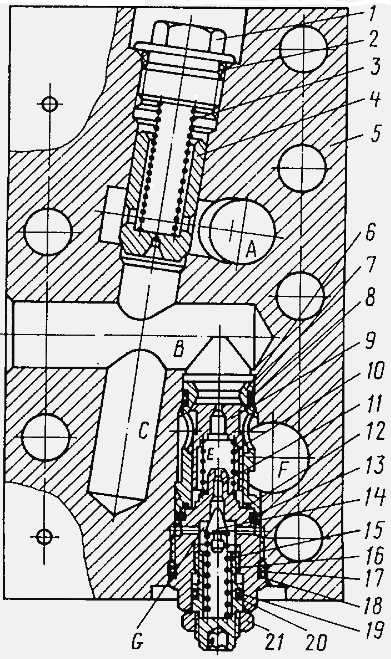

Рис. 26 Напорная секция:

1-пробка; 2,8,12,17,19-кольца уплотни тельные; 3,10,15-пружины; 4-клапан обратный;

5-корпус; 6,11-втулка; 7,18,20-шайбы запорные; 9,14-клапаны; 13-кольцо запорное;

16-винт регулировочный; 21-гайка; A,B,C,F-каналы; G,E-камеры.

Предохранительный клапан (КП32-400-40-ОС) состоит из втулки 6 клапана 9 с уплотнительным кольцом 8 и двумя защитными фторопластовыми шайбами 7, пружины 10, втулки 11, уплотнительного кольца 12, клапана 14, кольца запорного 13, пружины 15, винта регулировочного 16, уплотнительных колец 17 и 19 с защитными шайбами 18 и 20 и гайки 21.

При нейтральном положении золотников всех секций гидрораспределителя рабочая жидкость от насоса по каналам В, С и переливному каналу рабочих секций перетекает в сливную секцию. При рабочей позиции одного из золотников рабочая жидкость подается под давлением через обратный клапан 4 и напорный канал А к золотникам рабочих секций гидрораспределителей.

Давление рабочей жидкости в гидросистеме зависит от преодолеваемого исполнительным органом сопротивления и ограничивается усилием поджатия пружины 15 клапана напорной секции.

Работа предохранительного клапана. По схеме исполнения он является клапаном непрямого действия.

Рабочая жидкость подводится к каналу В, далее через отверстие в клапане 9 проходит в камеру Е. Из камеры Е рабочая жидкость поступает через демпферное отверстие втулки 11 под клапан 14. Клапан поджимается к втулке пружиной 15 при помощи регулировочного винта 16. Как только давление рабочей жидкости в гидросистеме превысит усилия пружины 15, клапан 14 отойдет от седла втулки 11 и рабочая жидкость из камеры Е через клапан 14 будет поступать в камеру G и далее на слив в канал F.

При проходе рабочей жидкости через демпферное отверстие образуется перепад давления между каналом В и камерой Е за счет этого возникает усилие, открывающее клапан 9. При этом рабочая жид-кость под давлением проходит из канала В в канал F, соединенный со сливом. При уменьшении давления в канале В менее отрегулированной величины клапан 14 закрывается и проход рабочей жидкости из камеры Е в камеру G прекращается, в результате этого давления в канале В и в камере Е выравнивается, пружина 10 поджимает клапан 9 к седлу втулки 6, каналы В и F разъединяются, движение рабочей жидкости из канала В в сливной канал F прекращается.

Регулировка клапана производится вращением регулировочного винта 16. После регулировки регулировочный винт контрится гайкой 21 и пломбируется.

Обратный клапан 4 служит для предотвращения проседания рабочего оборудования при включении золотников. Клапан 4 поджат к седлу пружиной 3, упирающейся в пробку 1, ввернутую в корпус 5 напорной секции. Уплотнение пробки осуществляется резиновым уплотнительным кольцом 2.

Рабочие секции гидрораспределителя (рис.27) предназначены для направления потока рабочей жидкости из напорного канала N к исполнительному органу гидромотору или гидроцилиндру, и регулирования его величины.

Рабочие секции имеют гидравлическое управление и пружинные фиксаторы, которые фиксируют золотник только в нейтральном положении и обеспечивают возврат золотника из рабочего положения в нейтральное при снятии давления управления.

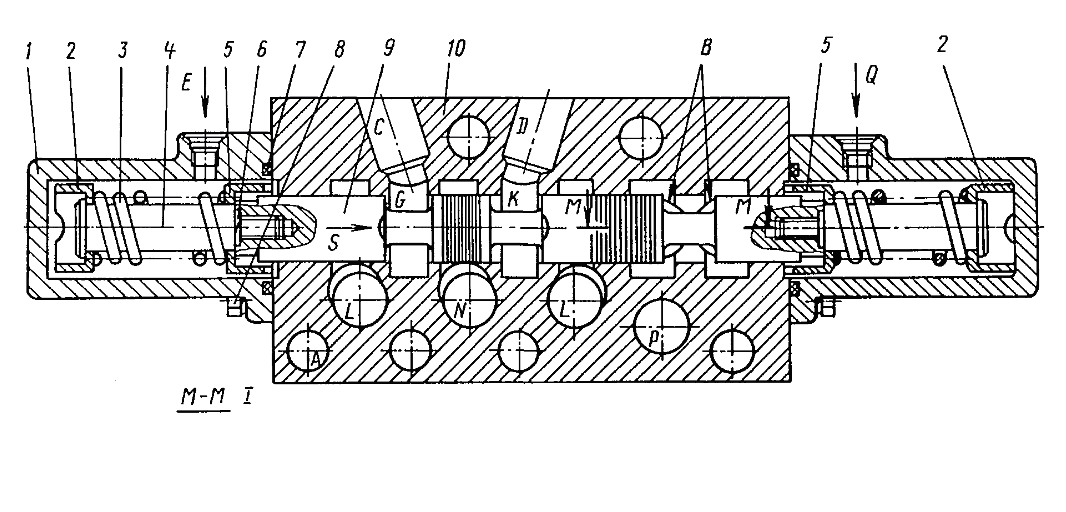

Рис. 27 Рабочая секция:

1-стакан; 2,5-опоры; 3-пружина; 4-хвостовик; 6-шайба; 7-кольцо; 8-болт; 9-золотник; 10-корпус; A-отверстия для шпилек; B,C,D,L,N,P-каналы; G,K-полости.

Рабочая секция (рис.27) состоит из корпуса 10, золотника 9, двух фиксаторов, состоящих из хвостовика 4, пружины 3, шайбы 6 и опор 2 и 5. Для уплотнения стаканов 1 установлены резиновые кольца 7, прижимаемые к корпусу 10 болтами 8.

В корпусе 10 выполнено шесть отверстий А, через которые проходят стяжные шпильки гидрораспределителя, а также каналы L, N, Р и B для прохода рабочей жидкости. Каналы L – сливные, канал N – напорный, канал P – сливной для слива рабочей жидкости при срабатывании предохранительного клапана напорной секции.

При нейтральном положении всех золотников гидрораспределителя рабочая жидкость от насоса через каналы напорной секции поступает по переливным каналам В рабочих секций в сливную секцию.

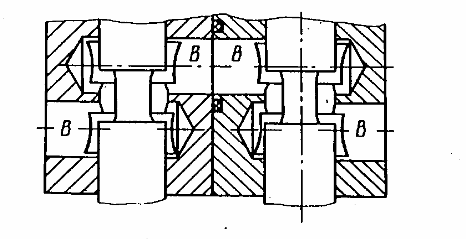

Рабочие секции отличаются друг от друга расположением переливных каналов В. Оси входного и выходного отверстий переливных каналов В смещены относительно друг друга вдоль оси золотника 9, что позволяет перекрывать переливной канал при установке золотника в рабочие положения.

При подаче давления в стакан 1 (стрелка Е) золотник 9 перемещается в направлении стрелки S, переливной канал В перекрывается и рабочая жидкость поступает из напорного канала N в полость G, далее через канал С к исполнительному органу (гидромотору или гидроцилиндру). Рабочая жидкость, вытесняемая из исполнительного органа, поступает через канал D в полость К, далее – в сливной канал L.

При подаче давления управления по стрелке Q золотник 9 перемещается в противоположную сторону, рабочая жидкость поступает из напорного канала N в полость К, далее через канал D к исполнительному органу. Рабочая жидкость, вытесняемая из исполнительного органа, через канал С и полость G перетекает в канал L.

В гидросистеме экскаватора в гидрораспределитель 262.57.00.000 вводится два противопросадочных клапана поз. 14 (рис. 28), предназначенные для защиты гидроцилиндров рукояти и ковша от просадки при совмещении этих операций. Во время совмещения операций ковша и рукояти давление рабочей жидкости из более нагруженного гидроцилиндра закрывает клапан 14 (рис. 23), поэтому не происходит перетечки жидкости из одного гидроцилиндра в другой по напорному каналу, т.е. экскаватор защищен от возможной просадки рабочего оборудования.

Рабочие секции с противопросадочных клапаном работают аналогично обычной рабочей секции за исключением режима совмещения операций.

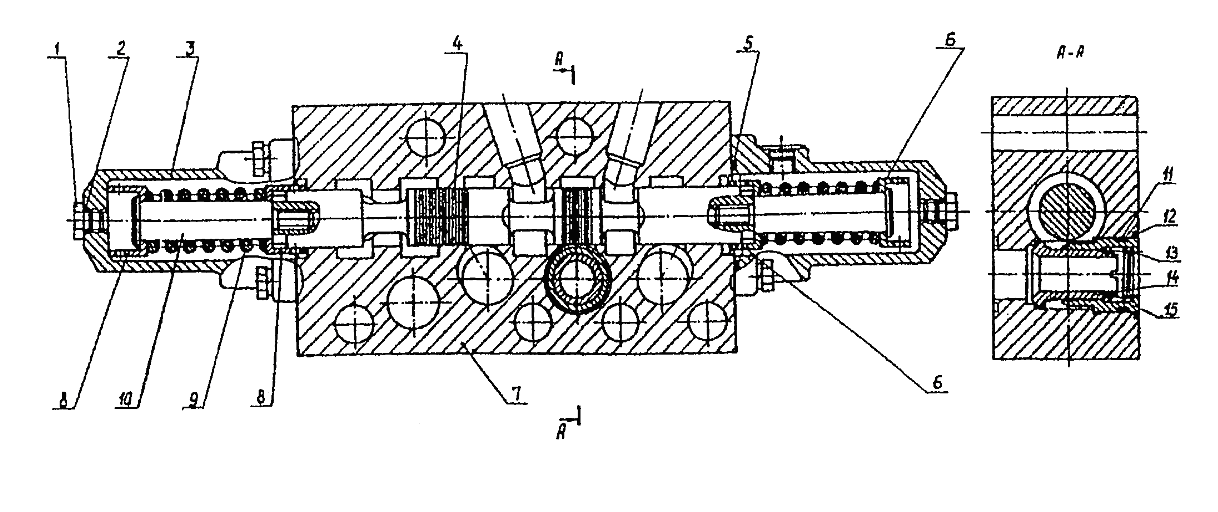

Рис. 28. Рабочая секция с противопросадочным клапаном:

1 – пробка; 2, 5, 11, 12 – кольца уплотнительные; 3 – стакан; 4 – золотник; 6, 8 – опоры;

7 – корпус; 9, 13 – пружины; 10 – хвостовик; 14 – клапан; 15 – втулка.

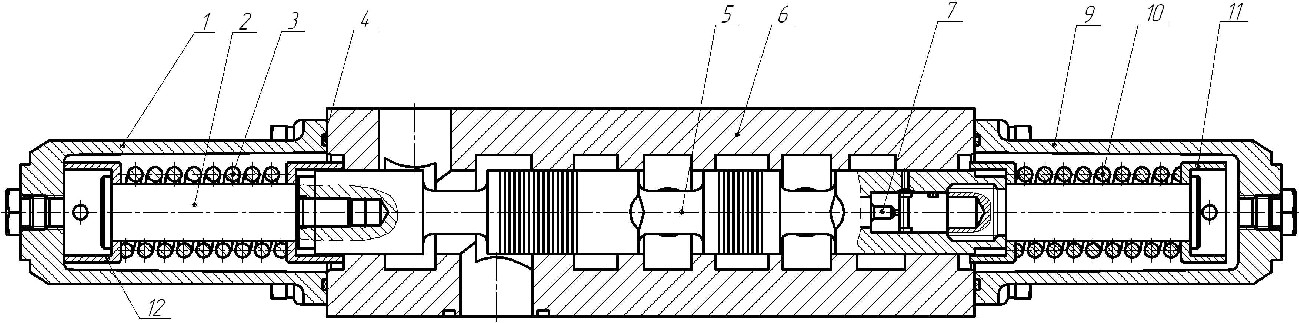

Рис.29. Рабочая секция стреловая:

1,9 – стаканы; 2 – хвостовик; 3,10 – пружины; 4 – кольцо; 5 – золотник; 6 – корпус; 7 - дроссель; 11,12 – опоры.

Промежуточная секция (рис30) предназначена для обеспечения возможности последовательного включения гидроцилиндров рабочего оборудования при совмещении подъема или опускания стрелы с движением ковша или рукояти.

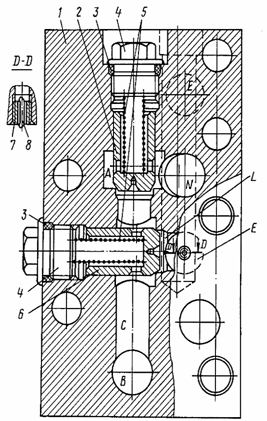

Рис. 30 Промежуточная секция:

1-корпус; 2,6-клапаны обратные; 3-кольцо уплотнительное; 4-пробка; 5-пружина; 7-демпфер; 8-вибратор; A-полость; B,C,N,L,E-каналы.

Промежуточная секция состоит из корпуса 1 и двух обратных клапанов 2 и 6. По конструкции клапаны одинаковы с обратными клапанами напорных

Герметизация клапанных отверстий осуществляется при помощи пробок 4 и резиновых уплотнительных колец 3.

В корпусе 1 выполнены каналы: сливные (несквозные) каналы Е, предназначенные для слива рабочей жидкости из поршневой или штоковой полости гидроцилиндров стрелы через обратный клапан 6, канал С и далее в переливной канал В гидрораспределителя.

При перекрытии переливного канала В гидрораспределителя золотником рабочей секции рукояти или ковша, поток рабочей жидкости поступает по каналу С к обратному клапану 2, открывает его и направляется в напорный канал N и далее в одну из полостей гидроцилиндра рукояти или ковша.

Обратный клапан 2 предназначен для запирания потока рабочей жидкости от рабочего органа в переливной канал В в момент включения золотника.

Обратный клапан предназначен для разгрузки стыков гидрораспределителя, запирая каналы Е при наличии давления рабочей жидкости в переливном канале В.

В корпусе 1 в месте тупика канала L (сечение D-D) встроено специальное устройство, состоящее из демпфера 7 и вибратора 8. Зазор между отверстием демпфера 7 и вибратора 8 образует дроссель, через который рабочая жидкость, накапливающаяся в канале L из-за пропуска обратного клапана 6, переливается в сливной канал. Таким образом, осуществляется разгрузка канал L от возможного нарастания в нем давления.

На экскаваторе ЕТ 26-30 установлен гидрораспределитель М8-1360-00/7М8-22 (Рис.31) фирмы «BOSCH-REXROTH», предназначенный для направления потока рабочей жидкости от насосного агрегата к исполнительным устройствам, регулирования потока рабочей жидкости и запирания их в исполнительных устройствах.

Рис. 31 Гидрораспределитель М8-1360-00/7М8-22.
