Система сервоуправления экскаватора ЕТ-26
4.1 Блок питания (Рис.22) предназначен для поддержания давления в гидросистеме управления при совмещении двух или трёх операций с помощью пневмогидроаккумулятора, очистки рабочей жидкости напорным фильтром, для переключения золотников гидрораспределителя в случае аварийной остановки двигателя (опускание рабочего оборудования на грунт),для предотвращения разрядки пневмогидроаккумулятора после останова двигателя он снабжён обратным клапаном 8, а так же для замера давления в гидросистеме управления с помощью электродатчика подсоединяемого к линии М.
Отводы Х1 и Х2 служат для подключения насосного агрегата.
Блок питания выполнен компактным блоком, на корпусе 13 с входной стороны последовательно установлены фильтр 2 и обратный клапан 8, пневмогидроаккумулятор 15 и предохранительного клапана 16 .

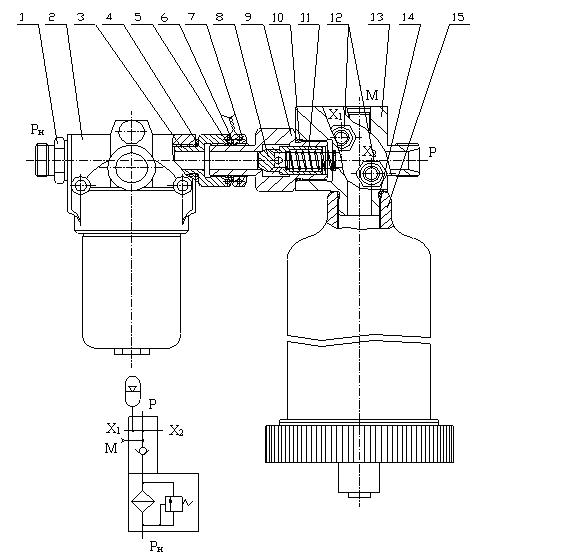

Рис. 22 Блок питания
1, 3, 12 – штуцер; 2 – фильтр; 4 – кольцо уплотнительное; 5, 10, 14 – кольцо; 6 – кольцо защитное; 7 – гайка; 8 – клапан; 9 – корпус клапана; 11 – пружина; 13 – корпус; 15 – пневмогидроаккумулятор; 16 – предохранительный клапан.
ВНИМАНИЕ!
Пневмогидроаккумулятор разборке не подлежит.
Сведения по устройству и эксплуатации пневмогидроаккумулятора изложены в его паспорте.
Напорный фильтр состоит из корпуса, в котором установлен сетчатый фильтроэлемент и крышки с перепускным и отсечным клапанами.
Перепускной клапан пропускает рабочую жидкость мимо фильтроэлемента при перепаде давления 7±1кгс/см2 вследствие его загрязнения; отсечной клапан предотвращает утечку рабочей жидкости из гидросистемы при снятии корпуса.
4.2 Блок клапанов ЕТ 26-20 (Рис.23) предназначена для поддержания давления в гидросистеме управления, управляет блокировкой системы управления и аварийной блокировкой.
Рис. 23 Блок клапанов
1 – переходник манометра; 2 – болт; 3 – корпус; 4 – кольцо; 5 – соединение поворотное.
