Гидроразводка ходовой тележки экскаватора ЕТ-26

Гидроразводка тележки (Рис.12) обеспечивает управление гидромоторами и тормозами редукторов хода, а так же автоматическое сдавание гусеничных лент и возврата их в исходное положение.

Гидроразводка включает в себя: коллектор 3, блок клапанов 1, бачёк 2, 4 – РВД гидроцилиндров натяжения, 8 – РВД слива, 9 – РВД растормаживания редукторов хода, 10 – РВД управления второй скоростью, 11 – силовые РВД.

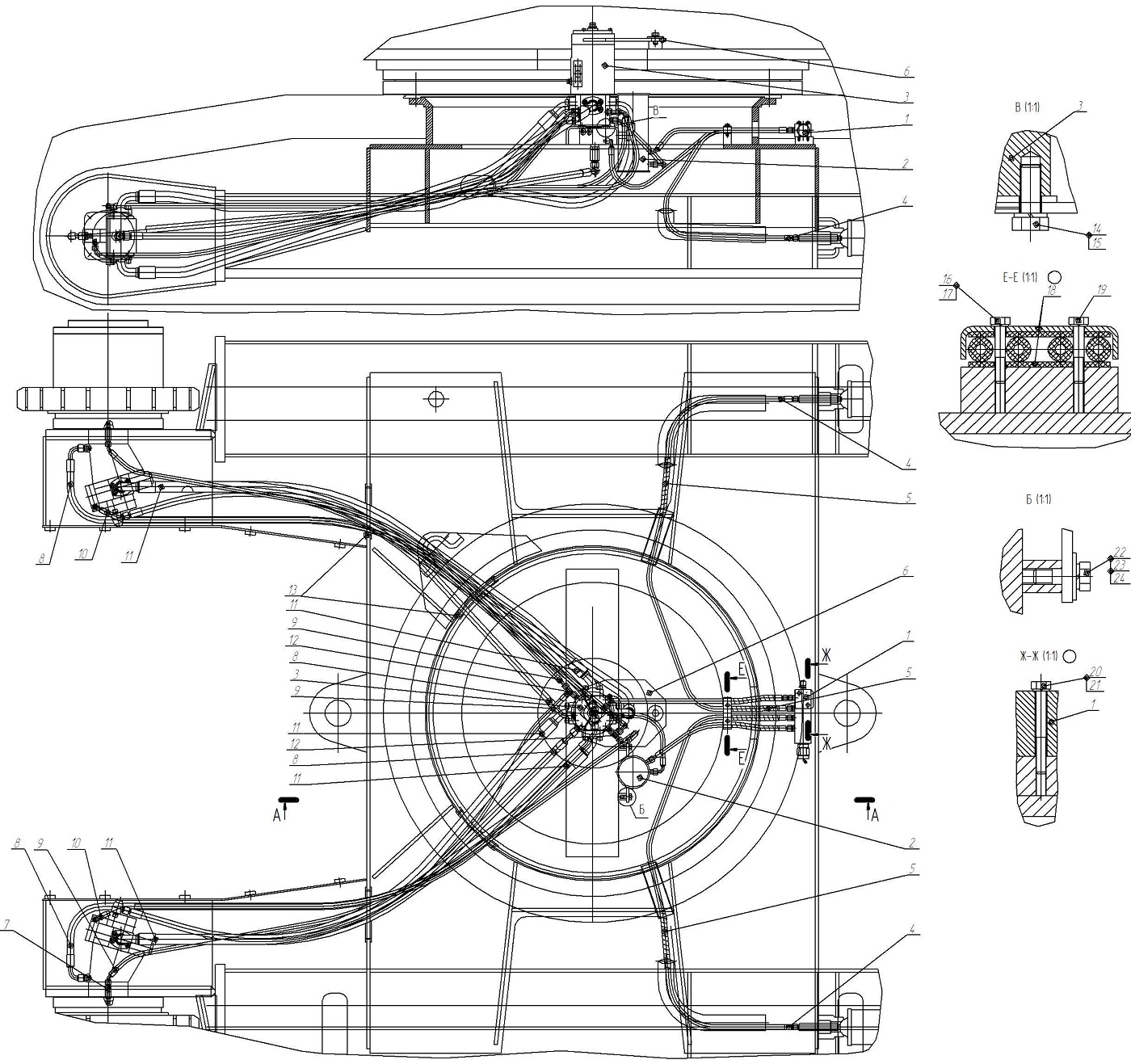

Рис. 12 Гидроразводка тележки

1 – блок клапанов; 2 – бачёк; 3 – коллектор; 4, 8, 9, 10, 11 – рукава высокого давления; 5 - оплётка; 6 – П-образная планка; 7 – штуцер; 12 – тройник; 13 – обечайка, 14, 16,20 – болт; 15, 17, 21, 23 – шайба пружинная; 18 – прокладка; 19 – скоба; 24 – шайба.
