Центральный коллектор экскаватора ЕТ-26

Центральный коллектор (Рис.11) предназначен для подачи рабочей жидкости от гидрораспределитей, расположенных на поворотной платформе к гидроаппаратуре находящейся на ходовой тележке.

Коллектор семиканальный, моноблочного типа, расположен вертикально в центре ходовой рамы. Во время работы подвижной корпус 5 коллектора вращается вместе с платформой, а колонка 6 остаётся неподвижной. Корпус 5 должен фиксироваться относительно платформы П-образным стопором 6 (Рис.12).

Усилие от массы подвижного корпуса коллектора воспринимают бронзовые кольца 3 и 7, они так же центрируют корпус относительно колонки 6 с гарантированным зазором. Каналы в коллекторе разделены уплотнительными кольцами 13 и резиновыми 14.

К нижней части колонки коллектора присоединён блок клапанов «ИЛИ» 1, состоящий из втулок 18 и шариков 17, предназначенных для получения сигнала на натяжение гусеничных лент, клапан поз. 19 предназначен для защиты дренажной линии и корпусов гидромоторов хода при срабатывании предохранительного клапана системы натяжения гусениц.

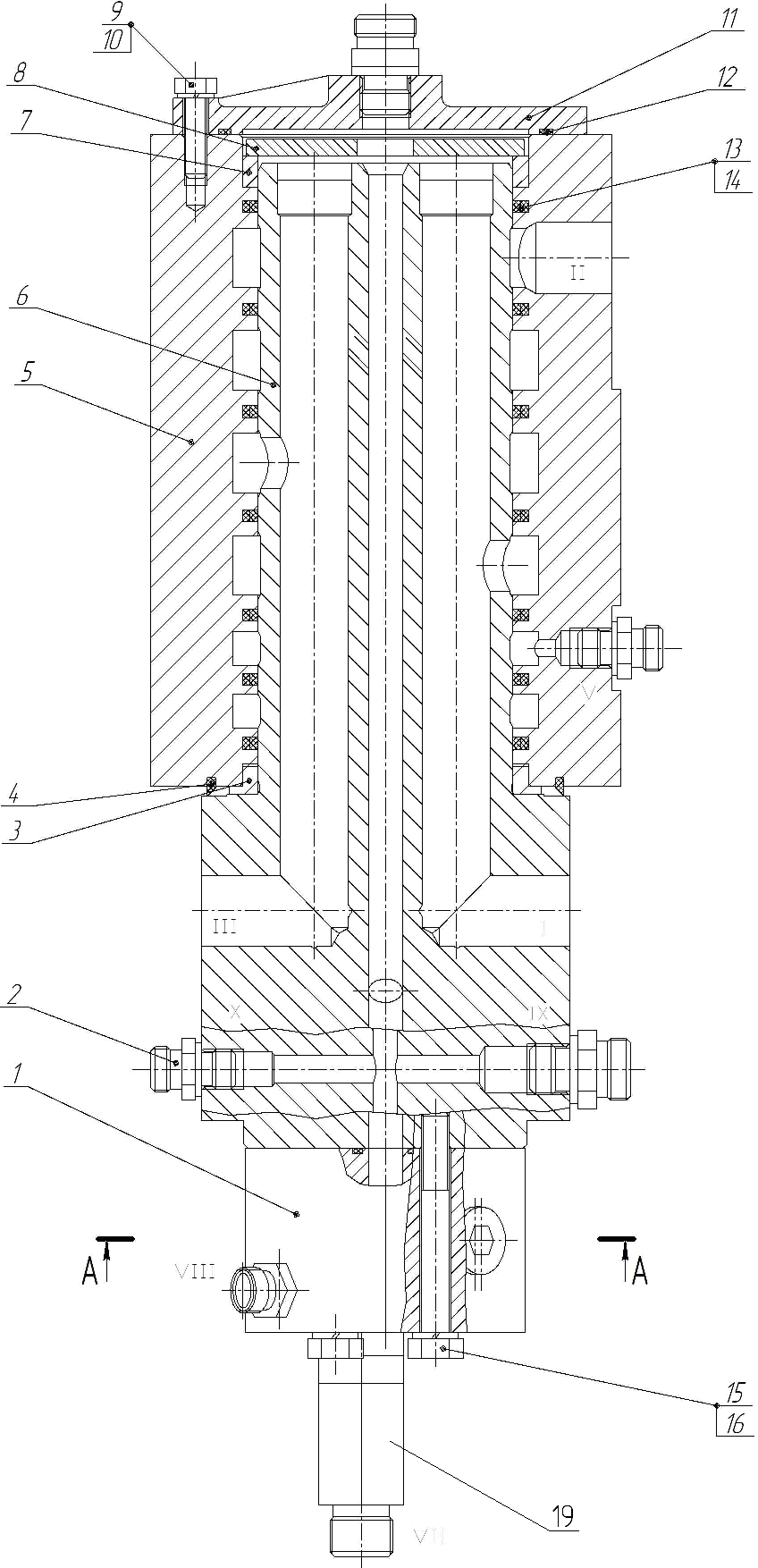

Рис. 11 Центральный коллектор

1 – блок клапанов; штуцер; 3,7 – кольца бронзовые; 4 – грязесъёмник; 5 – корпус;

6 – колонка; 8 – шайба; 9, 15 – болт; 10, 16 – шайба пружинная; 11 – крышка;

12, 14 – кольцо резиновое; 13 – кольцо уплотнительное; 17 – шарик; 18 – втулка;

19 – обратный клапан
