Поворотная роликовая опора экскаватора ЕТ-26

Поворотная роликовая опора (Рис.10) обеспечивает вращение поворотной платформы относительно ходовой рамы и передачу на ходовую тележку нагрузок, возникающих при работе экскаватора. Опора состоит из зубчатого венца, верхней и нижней полуобойм, роликов, регулировочных прокладок и уплотнений. Ролики расположены крестообразно. Нижняя и верхняя полуобоймы стягиваются восемью монтажными болтами, которые обеспечивают соединение полуобойм опоры. На нижней полуобойме диаметрально расположены четыре пресс-масленки.

Регулировочные прокладки служат для получения необходимого осевого зазора.

Зубчатый венец крепится к обечайке ходовой рамы болтами. Верхняя и нижняя полуобоймы стягиваются между собой и крепятся болтами к поворотной платформе. Момент затяжки болтовых соединений 60÷65 кгс. М.

При установке роликовой опоры метки « ^ » на зубчатом венце и верхней и нижней полуобоймах должны находиться сбоку относительно ходовой тележки.

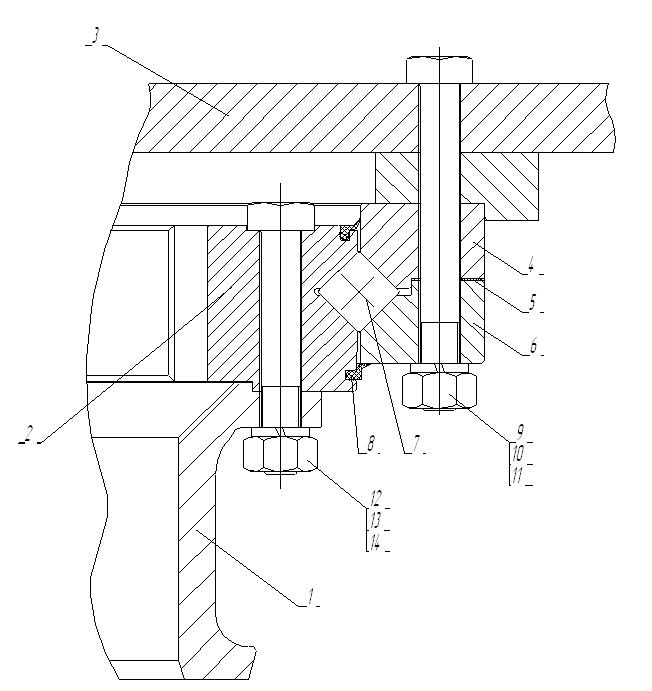

Рис.10 Поворотная роликовая опора

1 – обечайка ходовой рамы; 2 – венец; 3 – платформа поворотная; 4 – полуобойма

верхняя; 5 – прокладка регулировочная; 6 – полуобойма нижняя; 7 – ролик;

8 – уплотнение; 9, 12 – болт; 10, 13 – шайба пружинная; 11, 14 – гайка.
