ВВЕДЕНИЕ
Руководство по эксплуатации экскаватора ЕТ-26 содержит два раздела:
I. «Техническое описание», содержащее описание конструкции и принципов действия экскаватора, отдельных его агрегатов, узлов и систем.
II. «Общие указания по эксплуатации экскаватора», в котором излагаются сведения, необходимые для ввода экскаватора в работу с последующей правильной его эксплуатацией, определяет порядок, правила и приёмы технического обслуживания.
Подробное ознакомление с руководством – залог высокоэффективной работы на экскаваторе.
Раздел I. Техническое описание экскаватора ЕТ-26
Глава 1. Общие данные экскаватора ЕТ-26
1. Назначение и устройство экскаватора ЕТ-26
1.1 Полноповоротный одноковшовый универсальный гидравлический экскаватор на гусеничном ходу тракторного типа ЕТ-26 (Рис.1) изготовляется в соответствии с ГОСТ 30067 по рабочим чертежам, утверждённым в установленном порядке.
Экскаватор предназначен для разработки не мёрзлых грунтов I ÷ IV категорий, а так же предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 400 мм. в диапазоне температур окружающей среды от -40ºС до +40ºС
Экскаваторы используются для выполнения различных видов земляных работ на строительных площадках гражданского и промышленного строительства, разработки карьеров, рытья котлованов, траншей, каналов, погрузки сыпучих материалов, пород и грунтов в автотранспорт, открытые вагоны и платформы железнодорожного транспорта. Сменные виды рабочего оборудования позволяют расширить диапазон использования экскаватора.
Конструкция ходовой тележки предусматривает возможность установки уширенных башмаков, что обеспечивает снижение удельного давления на грунт и улучшает условия работы на слабых и переувлажнённых.
1.2 Экскаватор состоит из трёх основных частей: тележки с цевочным зацеплением гусеничных лент (тракторного типа), поворотной платформы с механизмами экскаватора и агрегатами гидросистемы, а так же рабочего оборудования.
Соединение поворотной платформы и ходовой тележки осуществляется через поворотную роликовую опору.
На поворотной платформе размещены силовая установка, механизм поворота, гидрораспределители, трубопроводы и другие элементы гидрооборудования, электрооборудование и приборы. В левой передней части платформы находится кабина машиниста, в которой располагаются элементы управления экскаватором. Спереди платформы в проушинах устанавливается стрела и стрелоподъёмные гидроцилиндры.
Рис.1
2. Основные технические данные и характеристики базовой модели экскаватора ЕТ-26-20
2.1 Экскаватор
Ёмкость ковша, м³ ................................................................ 1 (0,65; 0,8; 1,25)
Масса, т .................................................................................. 26.5
Размеры в транспортном положении, мм
- длина .................................................................................... 10320
- ширина ................................................................................. 3000
- высота .................................................................................. 3589
Скорость передвижения, км/час ........................................... 2,12 / 4,25
Частота вращения поворотной платформы, об/мин .......... 11
Наибольшее тяговое усилие на ходовой тележке, тс ......... 21
Наибольший расчётный преодолеваемый уклон, град ...... 35
2.2 Двигатель
Тип .......................................................................................... дизельный четырёхтактный
Модель .................................................................................... ЯМЗ-236 М2-7
Эксплуатационная мощность, кВт (л.с.) .............................. 132 (180)
Частота вращения коленчатого вала, об/мин
- номинальная ......................................................................... 2100
- минимальная ......................................................................... 600±50
Удельный расход топлива, г/кВт (г/л.с.) ............................... 214 (157)
Масса, кг ................................................................................... 890
2.3 Гидравлическая система
Номинальное давление в гидросистеме, МПа (кгс/см²)
- привод рабочего оборудования ............................................ 28 (280)
- привод хода ............................................................................ 25(250)
- привод поворота платформы ................................................ 22(220)
- давление управления ............................................................. 3,5(35)
Максимальный расход насосного агрегата, л/мин ............... 2×230
2.4 Электрооборудование
Номинальное напряжение в бортовой сети, В ...................... 24
Аккумуляторные батареи 12 В ................................................ 2×195 А

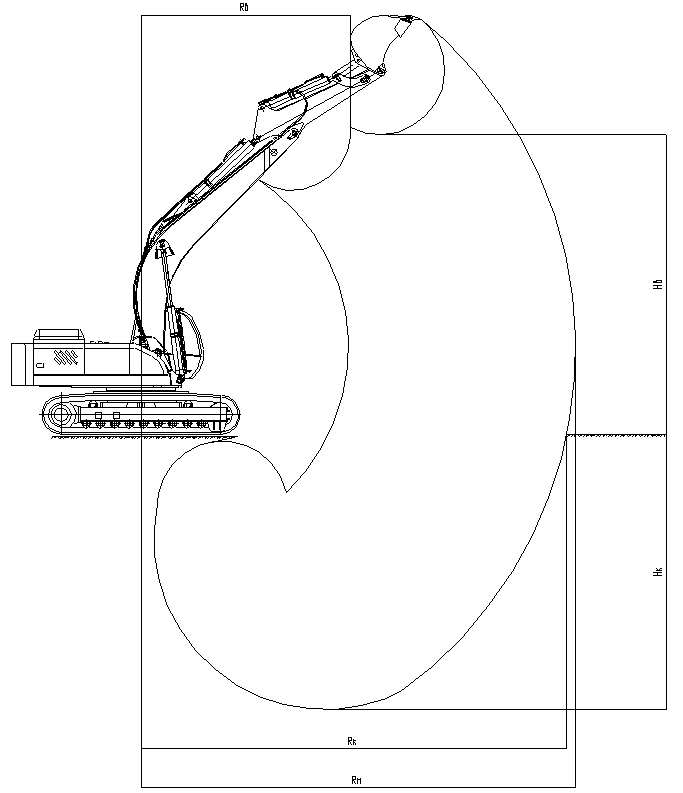

2.5 Габаритные размеры и кинематические параметры, м
А – расстояние от оси пяты до центра вращения ....................0,39
В – база ходовой тележки ...........................................................3,7
В1 – длина ходовой тележки ......................................................4,56
С – колея ходовой тележки .........................................................2,4
D – ширина гусеничной ленты ...................................................600 (750, 900)
E – ширина поворотной платформы ..........................................2,7
F – просвет под поворотной платформой .................................1,13
H – высота до оси пяты стрелы ..................................................1,89
H1 – высота до крыши кабины ...................................................2,96
Н2 – просвет под ходовой рамой ...............................................0,46
R – радиус вращения хвостовой части платформы ..................3,0
Нв – высота выгрузки ..................................................................6,96
Нк- глубина копания ....................................................................6,54
Rм – максимальный радиус копания .........................................10,27
Rк – радиус копания на уровне стоянки ....................................10,1
Основные технические данные и характеристики базовой модели
ЕТ-26-30
2.1 Экскаватор
Ёмкость ковша, м³ 1 (0,65; 0,8; 1,25)
Масса, т 26.5
Размеры в транспортном положении, мм
- длина 10320
- ширина 3000
- высота 3589
Скорость передвижения, км/час 2,12 / 4,25
Частота вращения поворотной платформы, об/мин 11
Наибольшее тяговое усилие на ходовой тележке, тс 21
Наибольший расчётный преодолеваемый уклон, град 35
2.2 Двигатель
Тип дизельный четырёхтактный
Модель ЯМЗ-236 М2-7
Эксплуатационная мощность, кВт (л.с.) 132 (180)
Частота вращения коленчатого вала, об/мин
- номинальная 2100
- минимальная 600±50
Удельный расход топлива, г/кВт (г/л.с.) 214 (157)
Масса, кг 890
2.3 Гидравлическая система
Номинальное давление в гидросистеме, МПа (кгс/см²)
- привод рабочего оборудования 28 (280)
- привод хода 25(250)
- привод поворота платформы 22(220)
- давление управления 3,5(35)
Максимальный расход насосного агрегата, л/мин 2×223
2.4 Электрооборудование
Номинальное напряжение в бортовой сети, В 24
Аккумуляторные батареи 12 В 2×195 А
2.5 Габаритные размеры и кинематические параметры, м
А – расстояние от оси пяты до центра вращения 0,39
В – база ходовой тележки 3,7
В1 – длина ходовой тележки 4,56
С – колея ходовой тележки 2,4
D – ширина гусеничной ленты 600 (750, 900)
E – ширина поворотной платформы 2,7
F – просвет под поворотной платформой 1,13
H – высота до оси пяты стрелы 1,89
H1 – высота до крыши кабины 2,96
Н2 – просвет под ходовой рамой 0,46
R – радиус вращения хвостовой части платформы 3,0
Нв – высота выгрузки 6,96
Нк- глубина копания 6,54
Rм – максимальный радиус копания 10,27
Rк – радиус копания на уровне стоянки 10,1
