ГИДРООБОРУДОВАНИЕ



1. НАСОСНЫЙ АГРЕГАТ



Насосный  агрегат  является  трехпоточным  узлом  гидропривода,  преобразующим

энергию вращения приводного вала в энергию потока рабочей жидкости.

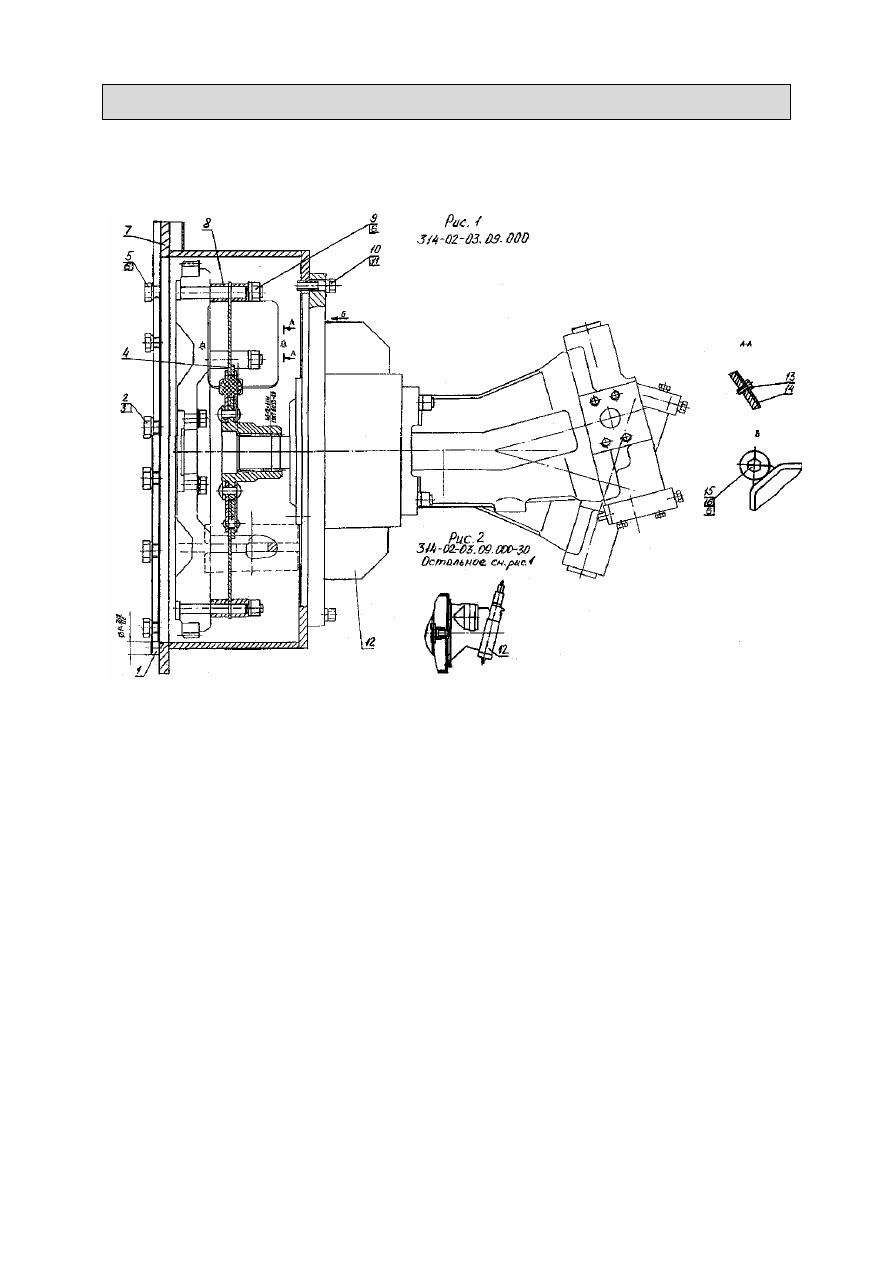

Рис. 29 Установка насоса

1–штифт; 2,5,10,13,15-болты; 3,6,11,16-шайбы; 4–диск демпферный; 7-корпус; 8–втулка; 9-гайка; 12-
агрегат насосный; 14-крышка.



Агрегат имеет редуктор, два регулируемых насоса и один нерегулируемый.
Регулируемый  насос  (рис.  30)  представляет  собой  корпус,  в  котором  находится

качающий узел.

Качающий узел включает вал 1, установленный в корпусе 5 на подшипниках 6 и 7.

Со стороны конца вала 1 насос закрывается крышкой 4 с манжетой 2. Фланец вала че-
рез сферические головки шатунов 9 соединен с поршнями 10 и шипом 27. Поршни 10
перемещаются в цилиндрах блока 11, всасывая и нагнетая рабочую жидкость через па-
зы распределителя 12 в каналы корпуса регулятора 23. Величина хода поршней опреде-
ляется углом, образованным осями вращения, блока 11 и вала 1. Блок по сферической
поверхности контактирует с распределителем 12, который противоположной стороной
прилегает к опорной поверхности корпуса регулятора 24.

Блок  регулятора  состоит  из  установленных  в  корпусе  24  ступенчатого  поршня  21,

пальца  22,  фиксирующего  винта  25,  золотника  23  с  башмаком  29  и  подпятником  28,
рычага 20 и крышки 15, имеющей, в зависимости от исполнения насоса, разную ком-
плектацию.

Полость меньшего диаметра поршня 21 постоянно соединена с каналом нагнетания

насоса,  а  давление  в  полости  большего  диаметра  поршня  21  регулируется  дроссели-
рующим пояском золотника 23. Через отверстия в поршне 21 и пальце 22 жидкость по-
ступает под дросселирующий поясок золотника 23.



74

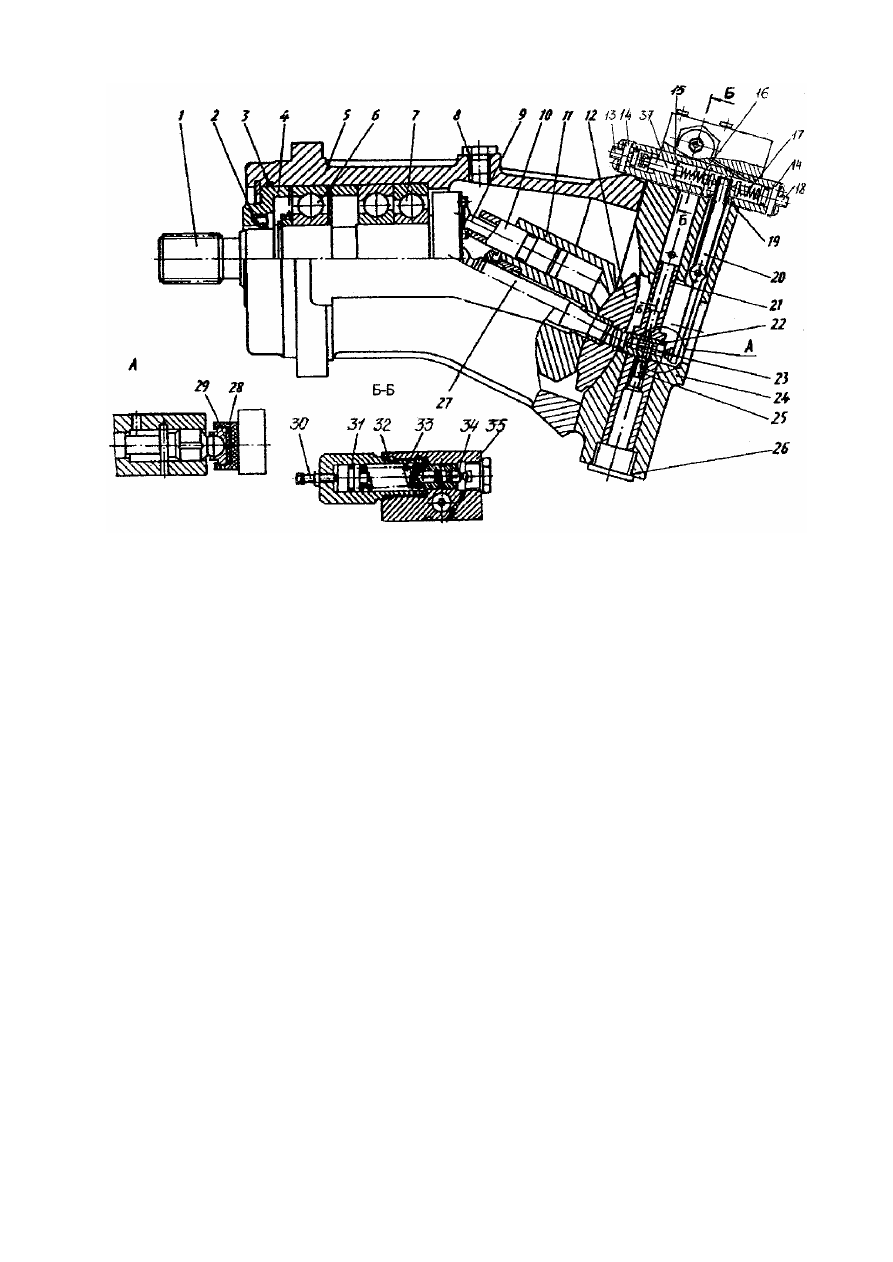

Рис. 30 Насос регулируемый

1 - вал; 2 - манжета; 3, 8, 19, 26, 31, 32 - кольца; 4, 15 - крышки; 5, 24 - корпуса; 6, 7 - подшипники; 9 -
шатун; 10, 21 - поршни; 11 - блок; 12 - распределитель; 13, 18 - винт-поршень; 14 – пластина; 16, 17, 33 -
пружина; 20 - рычаг; 22 - палец; 23, 34 - золотник; 25 - винт; 27 - шип; 28 - подпятник; 29 – башмак; 30 -
винт; 35 – корпус; 37 - плунжер.


Двухкромочный  ступенчатый  золотник  является  измерителем  давления  и  через

башмак 29 и подпятник 28 воздействует на рычаг 20, на другое плечо которого дейст-
вуют детали крышки 15 пружины и (или) плунжера, определяющие момент и подачу. В
различных исполнениях насоса настройка и поднастройка насоса могут осуществляться
различными способами.

В крышке находятся пружины 16 и 17, предназначенные для механической настрой-

ки регулятора.

Увеличение момента настройки (увеличением силы пружины) вызывает увеличение

рабочего объема, подачи и потребляемого момента насоса.

Регулятор предназначен для поддержания или изменения потребляемого момента и

подачи насоса посредством изменения рабочего объема и может работать как в автома-
тическом режиме от рабочего давления, так и от системы управления, обеспечивая тре-
буемые характеристики.

Работает регулятор следующим образом:
 -  пока  момент  настройки  превышает  момент  от  золотника,  золотник  23  закрывает

дросселирующее отверстие в пальце 22 и через продольные канавки соединяет полость
большого цилиндра поршня 21 регулятора с входом в насос - рабочий объем соответст-
вует номинальному (максимальному);

 - как только момент от золотника 23 превысит момент настройки, золотник смеща-

ется, соединяет одной кромкой полость большего цилиндра поршня 21 с рабочим дав-
лением, а другой кромкой разъединяет полость большего цилиндра поршня 21 и вход
насоса, в результате чего происходит регулирование давления в полости большего ци-
линдра поршня 21 и уменьшение рабочего объема;

 - объем уменьшается до тех пор, пока не будет достигнуто равновесие моментов на

рычаге 20 за счет уменьшения плеча со стороны золотника 23;



75

 -  при  уменьшении  рабочего  давления  равновесие  на  рычаге  20  достигается  за  счет

увеличения плеча со стороны золотника 23;

 - изменение рабочего объема насоса вызывает изменение приводного момента и ре-

гулирование потребляемой мощности.

Подачей давления гидроуправления, которое снимается с гидрораспределителя (магист-

рали 22 и 23 на гидросхеме), выполняется настройка регулятора мощности во всем диапазо-
не. При минимальной величине давления насос выдает минимальную подачу.

Кроме регулятора мощности в насос встроен клапан отсечки. Рабочее давление через

канал  в  корпусе  35  подается  под  торец  золотника  34.  При  повышении  давления  на-
стройки клапан отсечки передвигается  и золотником 34 производит отсечку давления
гидроуправления  на  плунжер  37,  из-под  которого  в  этой  позиции  производится  слив.
Насос осуществляет минимальную подачу. При понижении давления золотник 34 воз-
вращается  в  первую  позицию,  осуществляя  подвод  давления  гидроуправления  под
плунжер 37. Регулятор возвращается в режим работы регулятора мощности. Величина
настройки  клапана  отсечки  определяется  настройкой  пружины  33,  осуществляемой
винтом 30. Винтом 13 производится регулировка потребляемой насосом мощности от
двигателя: вворачиваем винт – мощность увеличивается, выворачиваем – уменьшается.

Уровень  масла,  заливаемого  в  редуктор  насосного  агрегата,  должен  находиться  на

уровне  риски  на  щупе,  установленном  в  корпусе,  или  на  уровне  контрольного отвер-
стия сбоку редуктора, закрываемого пробкой.



2. ГИДРОМОТОР ХОДА



В  качестве  гидромотора  хода  может  быть  использован  регулируемый  гидромотор

аксиально-поршневого типа. Гидромотор с качающим узлом шатунного ведения блока
цилиндров  с  регулятором  потока  позволяет  получать  пропорциональные  зависимости
объема от давления. Конструкция аналогична конструкции регулируемой секции стро-
енного насоса (см. рис. 30).



3. ШЕСТЕРЁННЫЙ ГИДРАВЛИЧЕСКИЙ НАСОС (рис. 31)






Привод насоса осуществляется от дизельного двигателя, на котором он установлен.

Направление вращения входного вала насоса: левое - с двигателем Д-245.

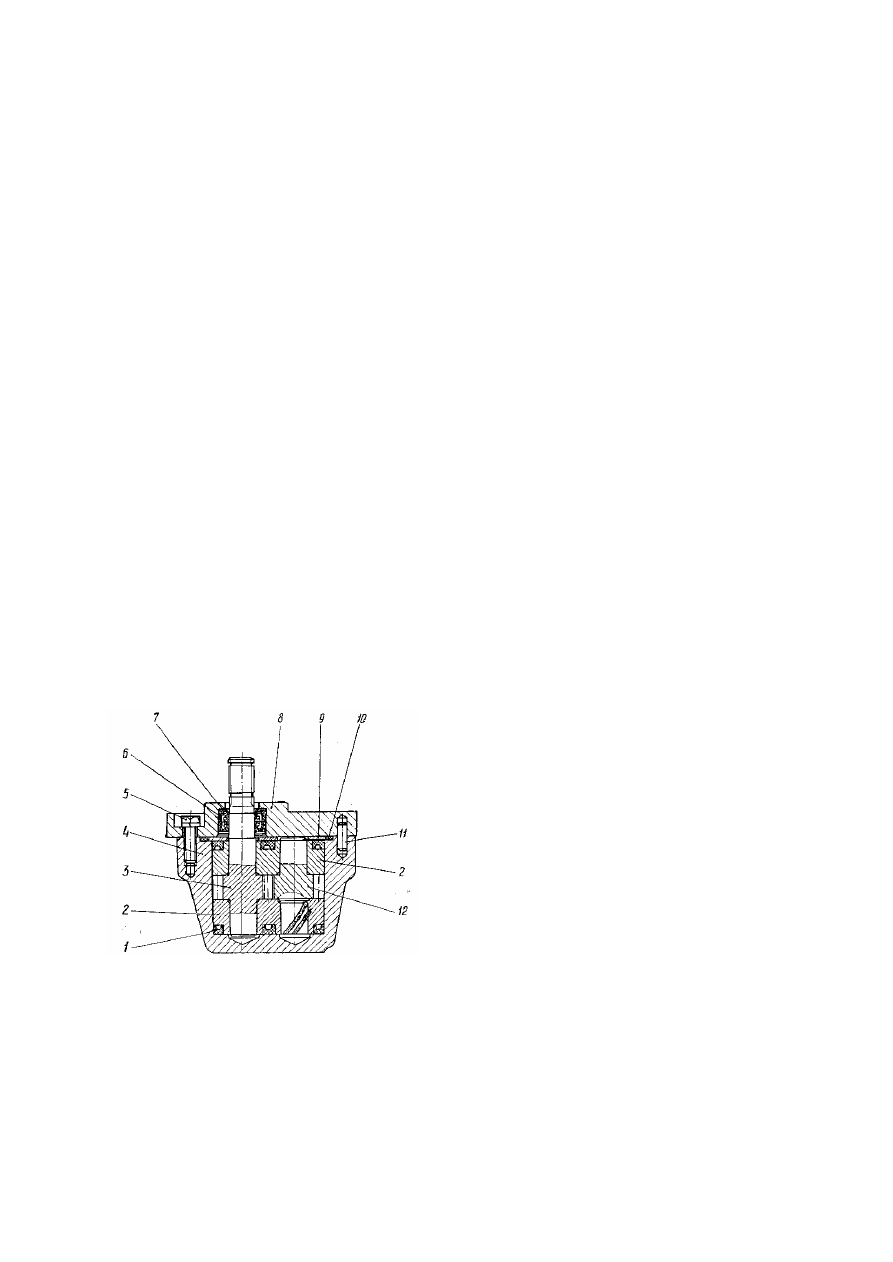

Рис. 31 Шестеренный гидравлический
насос

1 - манжета; 2 - самоустанавливающийся
подшипник; 3 - ведущая шестерня; 4 - корпус;
5 - болт; 6 - манжета; 7 - опорное кольцо;
8 - крышка; 9 - пластина; 10 - уплотнительное
кольцо; 11 - штифт; 12 - ведомая шестерня.





76

4. ГИДРОРАСПРЕДЕЛИТЕЛЬ ГР-520

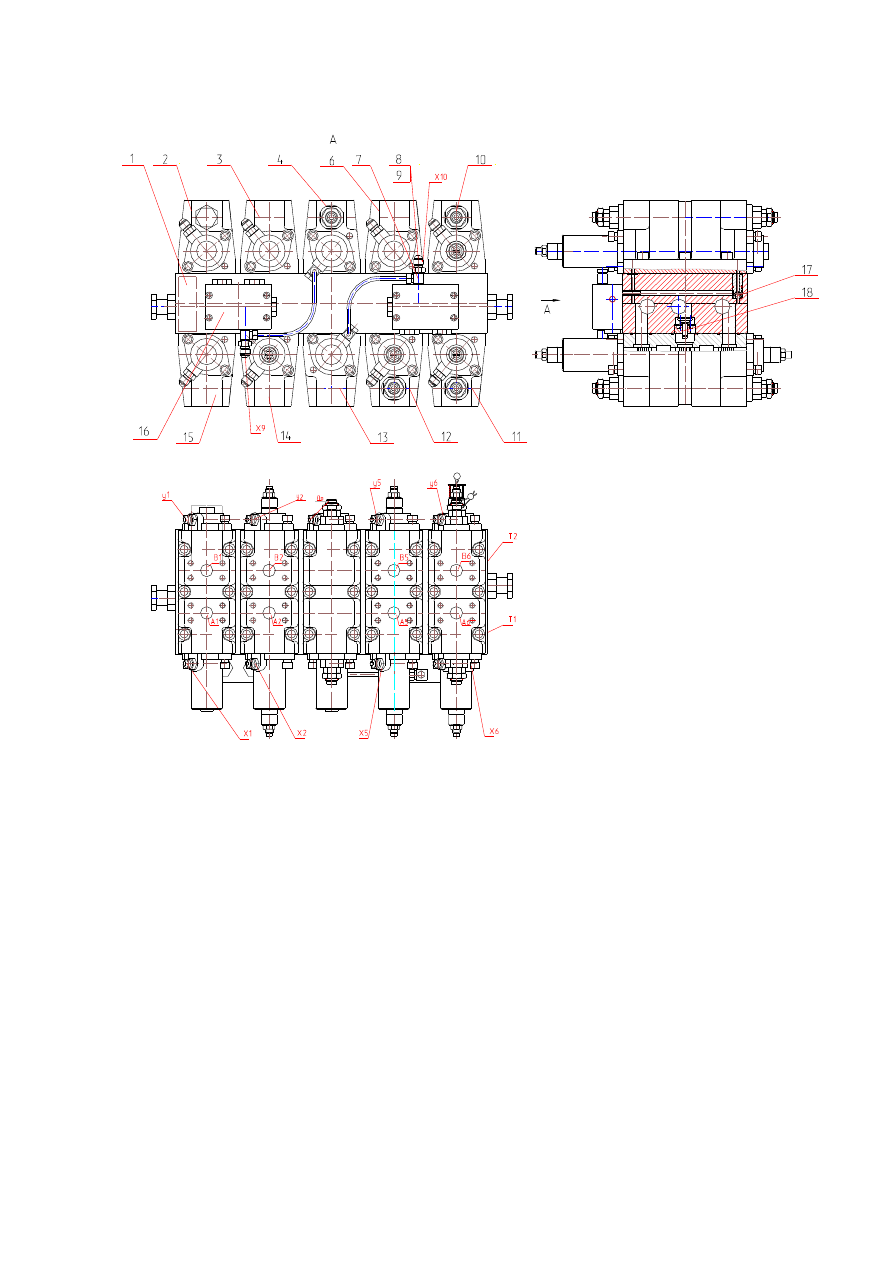

Рис. 32 Гидрораспределитель

1 - плита; 4, 13 - напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 - рабочие секции; 7 - штуцер; 8 - болт;
9 - шайба; 16 - пристыкованный блок клапанов “ИЛИ”; 17 - вмонтированный клапан “ИЛИ”; 18 - обрат-
ный клапан.



На  экскаваторе  установлен  10-ти  золотниковый  гидрораспределитель  (pис.  32),  со-

стоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две централь-
ные секции - напорно-сливные (4, 13), восемь секций - рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидро-

управления с вмонтированными 17 и пристыкованными 16 клапанами “ИЛИ”, обеспе-
чивающими управление золотниками. Через плиту также осуществляется слив рабочей
жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы,

рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис.32), кото-
рые препятствуют обратному потоку рабочей жидкости при включении и под действи-
ем реактивной нагрузки.

Напорно-сливные секции предназначены для подвода рабочей жидкости от 2-х регу-

лируемых насосов насосной установки к напорным каналам в плите.

На  схеме  гидрораспределителя  (рис.33)  вмонтированные  в  плиту  клапаны  «ИЛИ»

обозначены звездочкой.
