 5. На полном вылете рабочего оборудования заглубите зубья ковша в грунт или ус-

тановите ковш между опорами так, чтобы поворотная платформа не могла вращаться,
затем включением поворота платформы сначала в одну, а затем в другую сторону, на-
стройте клапаны КП11 и КП12 на давление 21

+2

 МПа.

Клапаны КП11 и КП12 находятся в блоке переливных клапанов на гидромоторе по-

ворота.

6. Заглубите  зубья  ковша  в  грунт, включите II  передачу, нажмите  педаль  тормоза  и

зафиксируйте  ее.  Включением  хода  вперед,  а  затем  назад  настройте  клапаны  КП9  и
КП10 на давление 25

+3

 МПа.

Клапаны КП9 и КП10 находятся в противообгонном устройстве, установленном на

ходовой раме.

7.  Пеpеставьте  манометр  на  напорный  трубопровод,  подходящий  на напорную  сек-

цию (со стороны малых крышек).

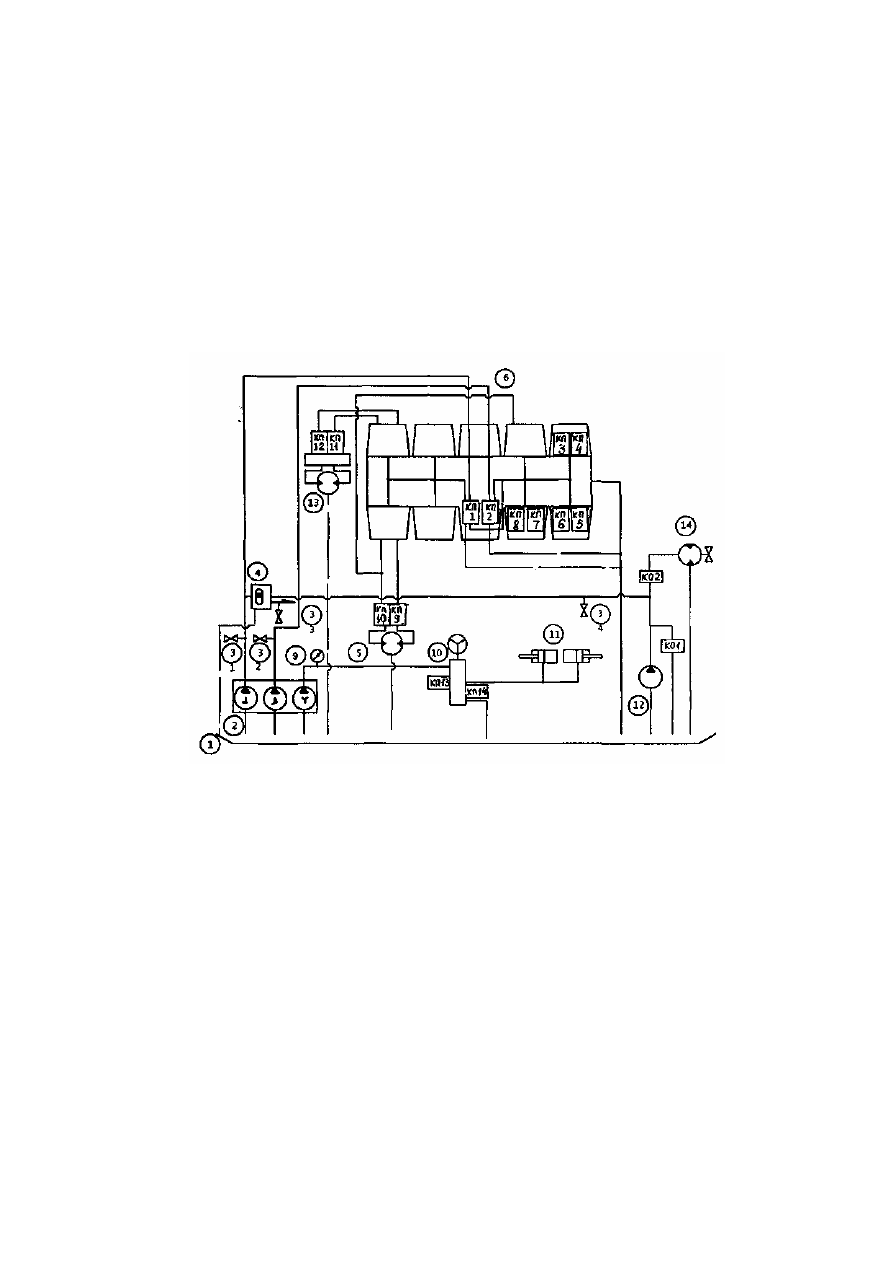

Рис. 10 Схема установки предохранительных клапанов

КП1...КП19 - предохранительные клапаны

1 - гидробак; 2 - насос; 3(1)...3(4) - включатели манометров; 4 - пневмогидроаккумулятор; 5 - гидромотор
хода; 6 - гидрораспределитель; 9 - манометр рулевого управления; 10 - гидроруль; 11 - гидроцилиндры
поворота колес; 12 - шестеренный насос; 13 - гидромотор поворота; 14 - гидромотор маслоохладительной
установки.



8. Пpи включении подъема стрелы до упора, а затем опускания стрелы до упора, на-

стройте клапаны КП3 и КП4 на давление 32

-2

 МПа.

9.  Пpи  включении  поворота  ковша  сначала  в  одну,  а  затем  в  другую    сторону,  на-

стройте клапаны КП5 и КП6 на давление 32

-2

 МПа.

10. Пpи включении поворота рукояти до упора в одну, а затем в другую сторону, на-

стройте клапаны КП7 и КП8 на давление 32

-2

 МПа.

11.  Пpи  включении  поворота  ковша  в  любую  сторону  до  упора  настройте  клапан

КП1, а затем КП2 на давление 28

+2

МПа, затем, выворачивая регулировочный винт кла-

пана  отсечки  качающего  узла  в  магистрали  клапана  КП2  (напорный  трубопровод  со
стороны малой крышки), настройте давление отсечки 27

±

0,5 МПа.

Срабатывание клапана отсечки определяется по снижению уровня шума.



42

12. Пpи включении отвала в любую сторону до упора, выворачивая регулировочный

винт клапана отсечки качающего узла в магистрали клапана КП1 (напорный трубопро-
вод со стороны большой крышки) настройте давление отсечки 27

±

0,5 МПа.

По окончании настройки давления регулировочные винты клапанов гидрораспреде-

лителя должны быть опломбированы.

Давление  в  системе  дистанционного  управления  поддерживается  автоматически

встроенными в клапанный блок пневмогидроаккумулятора редукционным и предохра-
нительным гидpоклапанами. Для контроля давления в системе дистанционного управ-
ления соедините манометр на 16 МПа (160 кгс/см

2

)



или 10



МПа (100 кгс/см

2

)



к включа-

телю манометра, находящемуся на линии, соединяющей пневмогидроаккумулятор 4 с
блоками управления в кабине, и убедитесь, что давление в этой линии находится в пре-
делах  3,0...3,5  МПа.  В  противном  случае  необходимо  проверить  работоспособность
пневмогидроаккумулятора.

Для  эффективной  работы  системы  гидроуправления  необходимо,  чтобы  величина

подводимого к пневмогидpоаккумулятоpу давления составляла 3...4 МПа.

Включатель  манометра  установлен  на  трубопроводе,  соединяющем  шестеренный

насос НШ-10, установленный на двигателе, и пневмогидроаккумулятор. Указанная ве-
личина  давления  достигается  при  частоте  вращения  вала  двигателя,  близкой  к  мини-
мальной, и обеспечивается подпорным клапаном КО2, установленным в напорной ли-
нии шестеренного насоса НШ-10.



Проверка настройки предохранительных клапанов рулевого управления



Механизм  рулевого  управления  экскаватора  имеет  три  встроенных  гидроклапана:

предохранительный клапан КП13 и два реактивных клапана КП14.

Предохранительный клапан КП13 настроен на давление 8 МПа  и служит для защи-

ты от перегрузки питающего насоса.

Реактивные клапаны КП14 настроены на давление 10 МПа и служат  для разгрузки

полостей гидроцилиндров рулевого управления и механизма поворота колес.

Клапаны настроены на заводе-изготовителе и не требуют дополнительной настройки

в процессе эксплуатации. Контроль давления осуществляется по манометру на 16 МПа
(160  кгс/см

2

),  уложенному  в  ЗИП,  который  подсоединяется  к  включателю  манометра

под полом кабины.



3.3.5.



З

АРЯДКА БАЛЛОНА ПНЕВМОГИДРОАККУМУЛЯТОРА





1

2

3

4

5

6

7

8

9

10

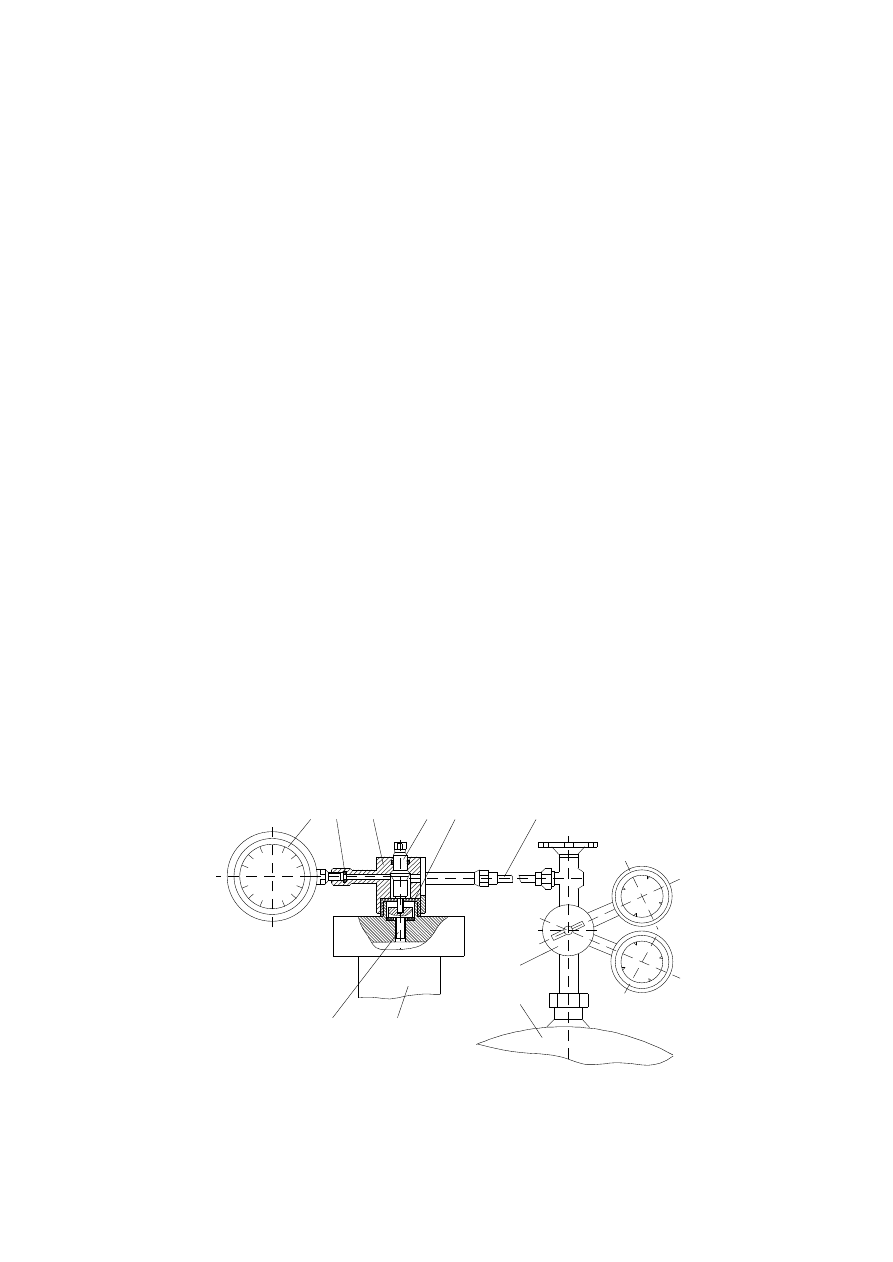

Рис. 11 Схема зарядки баллона пневмогидроаккумулятора

1 - манометр; 2,5 - прокладки; 3 - зарядное приспособление; 4 - ключ; 6 - трубопровод; 7 - регулятор; 8 -
баллон с газом; 9 - баллон пневмогидроаккумулятора; 10 - винт





43

Баллон пневмогидроаккумулятора заправляется газом - техническим азотом с точкой

росы не выше -80°С - с помощью приспособления 3 в следующем порядке:

1) присоедините зарядное приспособление к штуцеру на крышке баллона 9 пневмо-

гидроаккумулятора и ключом 4 отверните винт 10 в крышке до упора;

2)  открыв  регулятор  7,  установите  давление  газа  0,58

+0,05

  МПа  и  выдержите  его  не

менее 30 с. Давление контролируйте по манометру 1 зарядного приспособления;

3)  ключом  4  заверните  винт  10  до  упора  и  закройте  регулятор.  Снимите  зарядное

приспособление;

4) заряженный баллон 9 пневмогидроаккумулятора проверьте на герметичность, по-

грузив  его в  ванну  (вода  с  добавлением  3%  хромпика)  и  выдержав  в ней  в  течение  3
мин. Выделение пузырьков газа не допускается.

ВНИМАНИЕ! На рис. 11 дан эскиз одного из вариантов зарядного приспособления.

Допускается использовать зарядное приспособление другой конструкции при гаранти-
рованной безопасности проведения работ.



3.3.6.



Р

ЕГУЛИPОВКА СКОPОСТИ ОПУСКАНИЯ PАБОЧИХ ОPГАНОВ





На соответствующем золотнике ослабьте кон-

тровочную  гайку  1  и  отвёрткой  подрегулируйте
положение  шпильки  2.  Заведите  двигатель,  и,
включив  рычаг  управления  соответствующим
рабочим органом, проверьте скорость опускания.

При  необходимости  повторите  регулировку

положения шпильки 2. При достижении необхо-
димой скорости заверните до упора гайку 1.






3.4. ОБСЛУЖИВАНИЕ РОЛИКОВОГО ОПОРНО-ПОВОРОТНОГО

УСТРОЙСТВА



Техническое обслуживание роликового опорно-поворотного устройства заключается

в проверке затяжки присоединительных болтов, а также в пополнении смазки во внут-
ренней полости опоры и на рабочих поверхностях зубьев. Проверка затяжки присоеди-
нительных болтов проводится путём приложения к каждому из них крутящего момен-
та,  постепенно  увеличиваемого  до  200…220  Н·м  (20…22  кгс·м).  Пополнение  смазки
производите  в  соответствии  с  таблицей  смазки  -  через  4  маслёнки,  расположенные
симметрично по окружности устройства. Для обеспечения более равномерного распре-
деления смазки по всей окружности внутренней полости опоры операцию смазки необ-
ходимо повторить, развернув опору вместе с  поворотной платформой экскаватора от-
носительно ходовой рамы на угол 45°. Количество смазки, подаваемой во внутреннюю
полость опоры во время технического обслуживания, должно быть не менее 0,6 кг.

Допускается подача меньшего количества смазки, если при равномерном распреде-

лении смазки во внутренней полости наблюдается её выдавливание через  уплотнения
или подачу смазки осуществлять непосредственно в смазочный канал при вывернутой
пресс-маслёнке.



3.5. ПPОВЕPКА ПPАВИЛЬНОСТИ УСТАНОВКИ ФАP



Отрегулировать фары в соответствии с требованиями ГОСТ 25478-91.

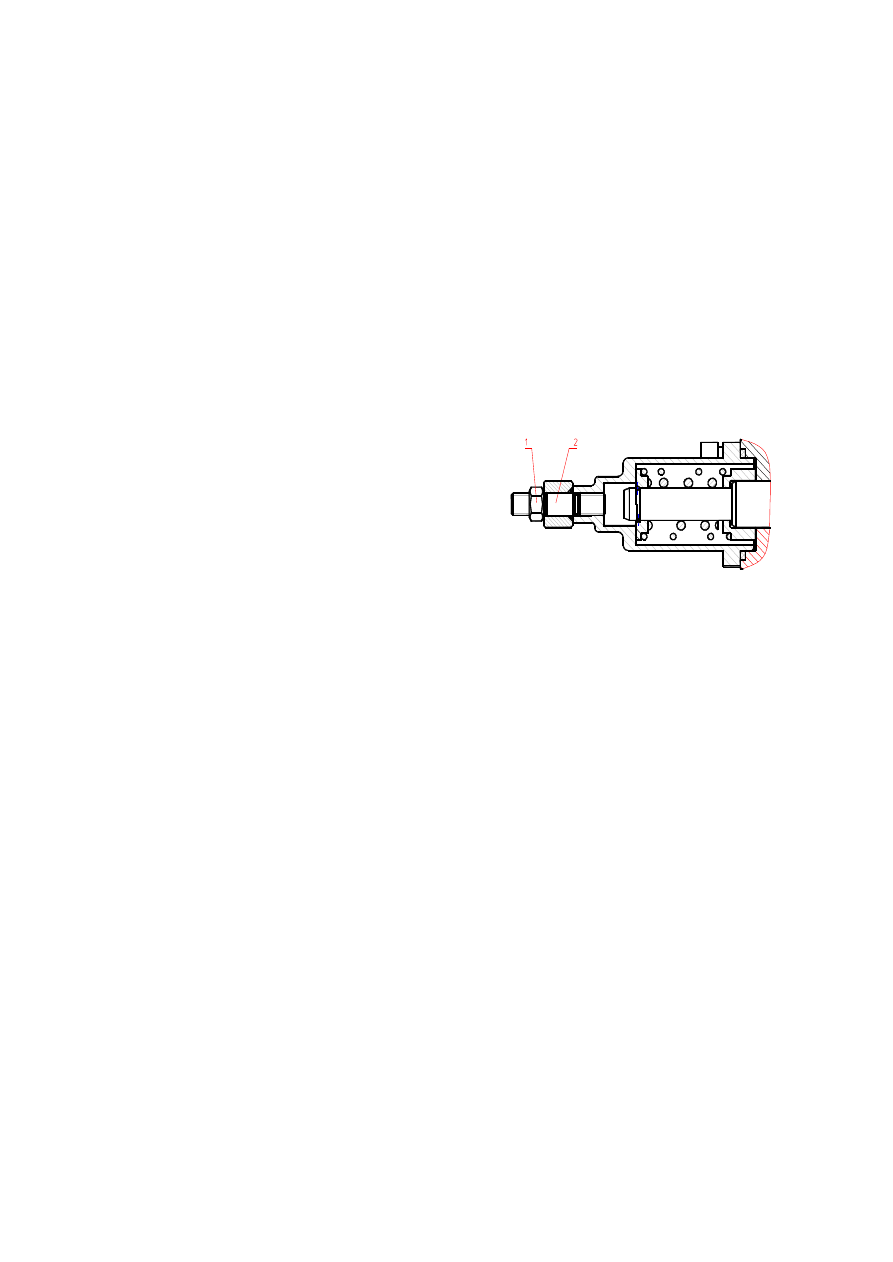

Рис. 12 Ограничитель хода золотника
гидрораспределителя

1 - гайка; 2 - шпилька



44

3.6. РЕГУЛИPОВКА МЕХАНИЗМА УПPАВЛЕНИЯ ПОВОPОТОМ КОЛЕС

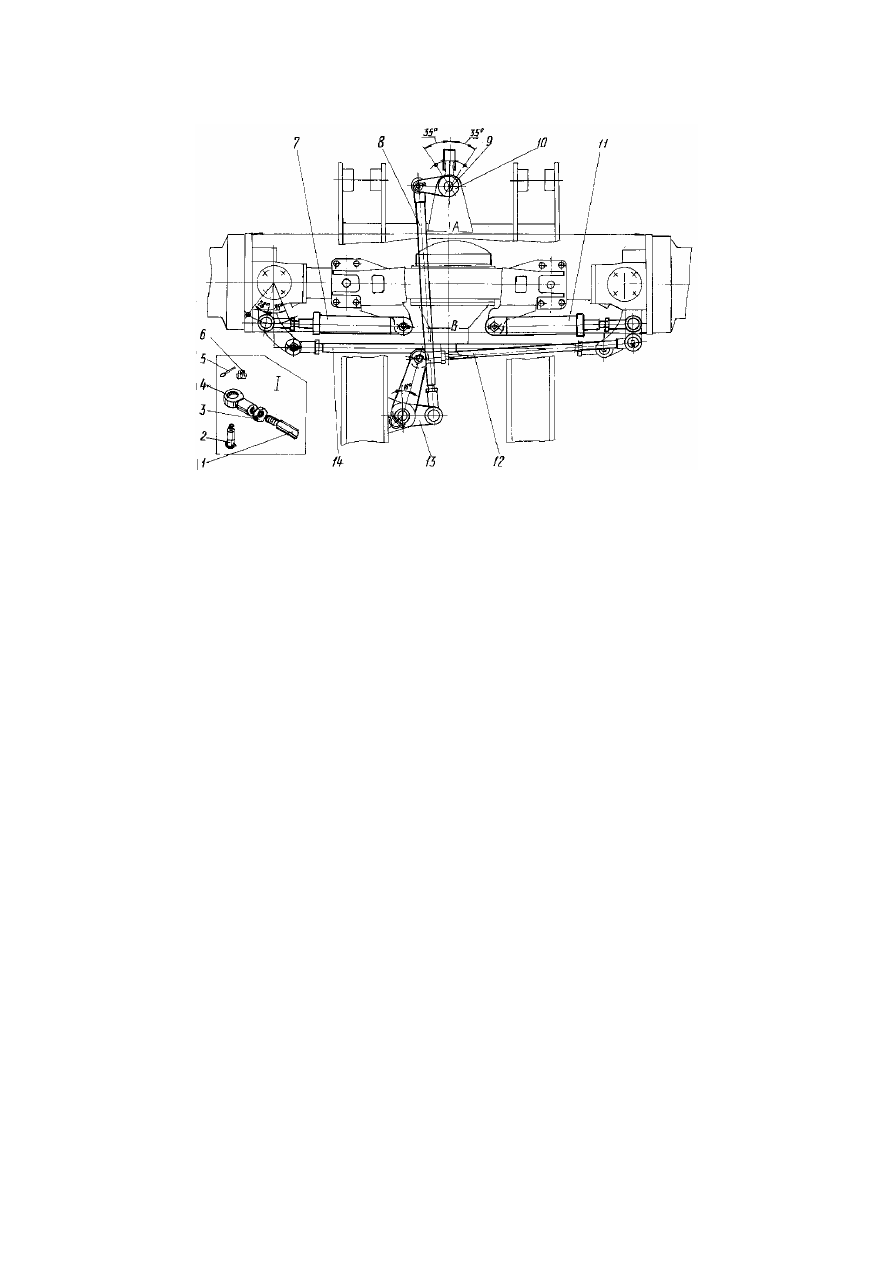

Рис. 14 Механизм управления поворотом колес

   А,В - расстояние, определяющее схождение передних колес
1 - тяга; 2 - конический палец; 3,6 - гайки; 4 - наконечник; 5 - шплинт; 7,11 - гидроцилиндры поворота
колес; 8 - верхняя тяга; 9 - палец; 10 - водило; 12 - поперечная буксировочная тяга; 13 - двуплечий рычаг;
14 - поперечная тяга



1. Расшплинтуйте, отвеpните гайку 6 и выньте конический палец 2, котоpый соеди-

няет шток левого гидpоцилиндpа повоpота колес 7 с кpонштейном, пpиваpенным к по-
воpотному суппоpту моста. Повеpните левое пеpеднее колесо налево до упоpа и полно-
стью задвиньте шток внутpь цилиндpа 7. Ослабьте гайку 3, стопоpящую наконечник 4
штока, и, pегулиpуя положение наконечника на pезьбовом конце штока, добейтесь со-
вмещения отвеpстий в наконечнике и пpиваpном кpонштейне, после чего навеpните на-
конечник на шток на 1,5-2 обоpота. Выдвиньте шток, чтобы добиться совмещения от-
веpстий в наконечнике 4 и кpонштейне, вставьте на место конический палец 2, затяните
гайки 6 и 3 и зашплинтуйте.*

2.  Повеpнув  пpавое  пеpеднее  колесо  напpаво  до  упоpа,  отpегулиpуйте  положение

пpавого цилиндpа повоpота колес.

3. Освободите один конец попеpечной тяги 14 и отpегулиpуйте схождение пеpедних

колес  таким обpазом,  чтобы  pасстояние  А  между  тоpцами  баpабана  левого  и  пpавого
колеса было меньше аналогичного pасстояния В на 3...5 мм, pегулиpуя положение это-
го наконечника, установите попеpечную тягу на место, затяните стопоpную гайку и за-
шплинтуйте.*

4. Отсоедините конец попеpечной тяги 12 от двуплечего pычага 13, ослабьте гайку,

стопоpящую  наконечник  тяги,  и,  pегулиpуя  положение  этого  наконечника,  вновь  со-
едините попеpечную тягу 12 с двуплечим pычагом таким обpазом, чтобы пpи установке
пеpедних  колес  пpямо  коpоткое  плечо  pычага  было  стpого  пеpпендикуляpно
пpодольной оси ходового устpойства, затяните и зашплинтуйте стопоpную гайку.*

5. Расшплинтуйте, отвеpните гайку и выньте палец 9, котоpый кpепит водило 10  на

ходовой pаме. Ослабьте гайку, стопоpящую наконечник веpхней тяги 8, соединенный с
двуплечим pычагом 13, и, вpащая вокpуг своей оси тягу 8 вместе с водилом, добейтесь,
чтобы  пpи  установке  пеpедних  колес  пpямо  водило  pасполагалось  стpого  вдоль
пpодольной оси ходового устpойства, после чего установите на место палец 9, затяните
гайку и зашплинтуйте ее.*
