СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



№

Наименование

Методика проведения

1  Проведите очередное плановое техниче-

ское обслуживание экскаватора



2  Двигатель

Проведите сезонное техническое обслуживание
согласно Руководству по эксплуатации двигателя

3

Гидросистема

Обязательно произведите замену рабочей жид-
кости с учетом нового сезона эксплуатации.
Промойте всасывающие фильтры и напорный
фильтр (или замените фильтроэлемент напорного
фильтра в случае сильной загрязненности) (не ре-
же чем через 500 часов эксплуатации)

4

Предохранитель от замерзания



Очистить  и  промыть  внутреннюю  полость  емко-
сти для спирта, проверить состояние фитиля. По-
рванный  и  замасленный  фитиль  должен  быть  за-
менен
















































38

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОТДЕЛЬНЫХ СИСТЕМ И МЕХАНИЗМОВ

ЭКСКАВАТОРА



3.1. ПРОВЕРКА И РЕГУЛИРОВКА ТОРМОЗОВ КОЛЁС



Зазор между тормозным барабаном и накладками колодок рекомендуется проверять

с помощью щупа через отверстие в барабане.

Если  величина зазора выходит за пределы, указанные в подразд. 1.5, то необходимо

отрегулировать тормоза.

Для этого:
1.  Вpащая  pегулиpовочный  валик  за  квадpатную  головку  по  часовой  стpелке,  по-

веpните тоpмозной эксцентpик до упоpа колодок в тоpмозной баpабан.

2.  Отвеpните  pегулиpовочный  валик  в  обpатном  напpавлении  (пpотив  часовой

стpелки) на 3-4 щелчка фиксатоpа.

Пpовеpьте  пpавильность  pегулиpовки  тоpмозов  пpи  контpольном  пpобеге.  Повы-

шенный нагpев тоpмозных баpабанов не допускается.

Не допускайте износа накладок до головок крепежных винтов!



3.2. ПРОВЕРКА ЭФФЕКТИВНОСТИ РАБОТЫ СТОЯНОЧНОГО ТОPМОЗА



1. Заведите  двигатель  и  установите  экскаватор  всеми  колёсами  вдоль  уклона  в 16%

(9

°

), включив основные тормоза.

2. Включите стояночный тормоз, отключите основные тормоза, заглушите двигатель

и переведите рычаг управления передвижением в нейтральное положение, выдержите
не менее 1 мин. Скатывание экскаватора не допускается.

3.  НЕ ДОПУСКАЕТСЯ нахождение людей вблизи экскаватора.





Р

ЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА





В  случае  если  стояночный  тормоз  не  удерживает  экскаватор  на  уклоне,  проведите

регулировку, для чего:

1. Установите экскаватор на ровной площадке, заглушите двигатель.
2. Наверните вилку 2 стояночного тормоза на шток 6 и законтрите вилку 2  гайкой 3

(рис. 20).

3. Повторите проверку эффективности работы стояночного тормоза.



3.3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГИДРОСИСТЕМЫ



3.



3.1.



П

РАВИЛА РАЗБОРКИ ГИДРОСИСТЕМЫ





Перед  разборкой  соединений  гидросистемы  необходимо  выкрутить  пробки  в  верх-

них крышках фильтров для обеспечения связи с атмосферой.



3.3.2.



У

КАЗАНИЯ ПО ПРИМЕНЕНИЮ РАБОЧЕЙ ЖИДКОСТИ





Работоспособность экскаватора в значительной степени зависит от марки и чистоты

применяемой рабочей жидкости.

ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать в гидросисте-

ме экскаватора рабочую жидкость, не указанную в перечне, или смесь рабочих жидко-
стей разных марок.



39

Гидравлические масла до заливки в гидросистему должны храниться в чистой, гер-

метично  закрытой  таре  с  приложением  документа  об  их  соответствии  стандарту  или
техническим условиям. Масло, заливаемое в гидросистему, должно иметь сертификат,
удостоверяющий его качество. Класс чистоты рабочей жидкости не ниже 12 согласно
установленной в России классификации.

Обратите особое внимание на своевременность замены рабочей жидкости, соответ-

ствие марки масла сезону эксплуатации. Первую замену рабочей жидкости производи-
те через 100 ч работы экскаватора, последующие - при сезонном техническом обслужи-
вании, а при отсутствии смены сезона - через 2000 моточасов, но не реже, чем: для ос-
новных сортов масел - одного раза в 2 года; для сортов заменителей - одного раза в год.

Заправка рабочей жидкости в гидросистему экскаватора должна производиться через

фильтр с тонкостью фильтрации не более 25 мкм.



3.3.3.



П

ОРЯДОК ЗАМЕНЫ РАБОЧЕЙ ЖИДКОСТИ





1. Подготовьте ёмкости для сбора рабочей жидкости, вытекающей из отсоединяемых тру-

бопроводов и гидроаппаратов.

2. Заведите двигатель и разогрейте рабочую жидкость до +30…+40°С,  производя имита-

цию рабочих движений всеми исполнительными органами экскаватора.

3.  Установите  экскаватор  на  ровной,  специально  оборудованной,  исключающей  возмож-

ность загрязнения площадке и расположите рабочее оборудование таким образом, чтобы што-
ки гидроцилиндров рукояти и ковша были до упора втянуты, а зубья ковша упирались в зем-
лю.

4. С внешней стороны колёс уложите бруски для предотвращения самопроизвольного дви-

жения экскаватора и включите стояночный тормоз.

5. Пpоизведите стpоповку краном штоков гидроцилиндров стрелы и придержите. Отсоеди-

ните штоки от стрелы и опустите гидроцилиндры на ходовую раму. Втяните до отказа штоки
гидроцилиндров стрелы. Соблюдайте осторожность, чтобы не погнуть и не поцарапать штоки!

6. Поднимите откидные опоры и зафиксируйте их в этом положении пальцами с защёлками.
7.  Заглушите  двигатель.  Отсоедините трубопроводы  и рукава  от  гидроцилиндров  стрелы,

рукояти, ковша, гидроцилиндров опор. Слейте рабочую жидкость.

8. Слейте рабочую жидкость из корпуса насоса, гидробака,  калорифера маслоохладитель-

ной установки, для чего выверните сливные штуцеры на гидробаке и насосе.

9. Демонтируйте крышку в днище гидробака, очистите внутреннюю полость гидробака от

загрязнений, установите крышку на место.

10.  Демонтируйте  с  экскаватора  фильтры,  разберите  их,  промойте  детали  и  замените

фильтроэлементы. Соберите фильтры и установите на место.

11. Демонтируйте всасывающие фильтры, промойте и установите на место.
12. Демонтируйте напорный фильтр, промойте и установите на место.
13. Отсоедините рукава от цилиндров поворота колёс и слейте рабочую жидкость.
14. Отсоедините трубопроводы от гидромотора КПП и слейте рабочую жидкость.
15.  Восстановите  герметичность  гидросистемы и  установите  на  места все  отсоединённые

трубопроводы, заверните сливные штуцера. Дефоpмиpованные и поврежденные уплотнитель-
ные кольца необходимо заменить.

16. Заправьте гидробак чистой рабочей жидкостью соответствующей марки до верхней от-

метки на смотровом стекле. Рекомендуется использовать механизированные системы заправ-
ки производительностью не более 100 л/мин.

17. Запустите двигатель и прогрейте рабочую жидкость. Поработайте рычагом управления

стрелой для заполнения рабочей жидкостью поршневой и штоковой полостей гидроцилинд-
ров стрелы, штоки гидроцилиндров стрелы с помощью крана закрепите на стреле.

18. Произведите имитацию рабочих движений всеми исполнительными органами экскава-

тора. Добейтесь удаления воздуха из гидросистемы путём многократного (5-10 раз) включе-
ния каждого исполнительного органа экскаватора.



40

19. Дозаправьте гидробак до верхней отметки на смотровом стекле.



3.3.4.



Н

АСТРОЙКА ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ





3.3.4.1.



О

БЩИЕ УКАЗАНИЯ





Номинальная величина давления настройки предохранительных клапанов указана в

подразд.1.1.

Настройка клапанов производится машинистом экскаватора с помощником.
Манометры, находящиеся в комплекте ЗИП экскаватора, подключаются к гидросис-

теме экскаватора только на время настройки предохранительных клапанов с помощью
включателей манометра, смонтированных в соответствующих гидролиниях.

Манометр  1  (рис.  9)  ввёртывается  в

штуцер  3  включателя  манометра.  Для
контроля  давления  необходимо  вывер-
нуть штуцер 3 из корпуса 4 на полтора-
два  оборота.  После  окончания  измере-
ния  давления  необходимо  завернуть
штуцер  3  до  упора  пpи  одновpеменном
вывёртывании манометра 1.

Перед  настройкой  клапанов  устано-

вите все рычаги управления в нейтраль-
ное  положение,  запустите  двигатель  и
доведите число оборотов его коленчато-
го вала до номинального значения.

При  настройке  клапана  сначала  вы-

верните  его  регулировочный  винт  на
два-три оборота,  снизив  давление,  а  за-
тем  кратковременно  (до  срабатывания
клапана),  включите  соответствующий
рычаг  управления  и,  заворачивая  винт,
установите по манометру необходимую
величину давления.






3.3.4.2.



П

ОРЯДОК НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ





ВНИМАНИЕ! При настройке клапанов соблюдайте правила техники безопасности.

Клапаны  отсечки  на  качающих  узлах  насосного  агрегата  должны  быть  на-

строены на заводе-изготовителе  на давление 27±0,5 МПа.

Проверка настройки предохранительных клапанов должна проводиться в следующей

последовательности:

1. Поставьте все рычаги управления в нейтральное (выключенное) положение.
2. Подключите манометр на 60 МПа (600 кгс/см

2

) к напорному трубопроводу, распо-

ложенному на напорной секции спереди.

3.  Запустите  двигатель  и  доведите  число  оборотов  коленчатого  вала  двигателя  до

номинальных.

4.  Заверните  до  упора  регулировочный  винт  клапана  КП1  и  КП2,  находящихся  на

напорной  секции  гидрораспределителя  и  регулировочные  винты  клапанов  отсечки  на
качающих  узлах  насосного  агрегата.    Регулировочные  винты  клапанов  КП3  –  КП8  и
КП9-КП12 гарантированно ослабьте.

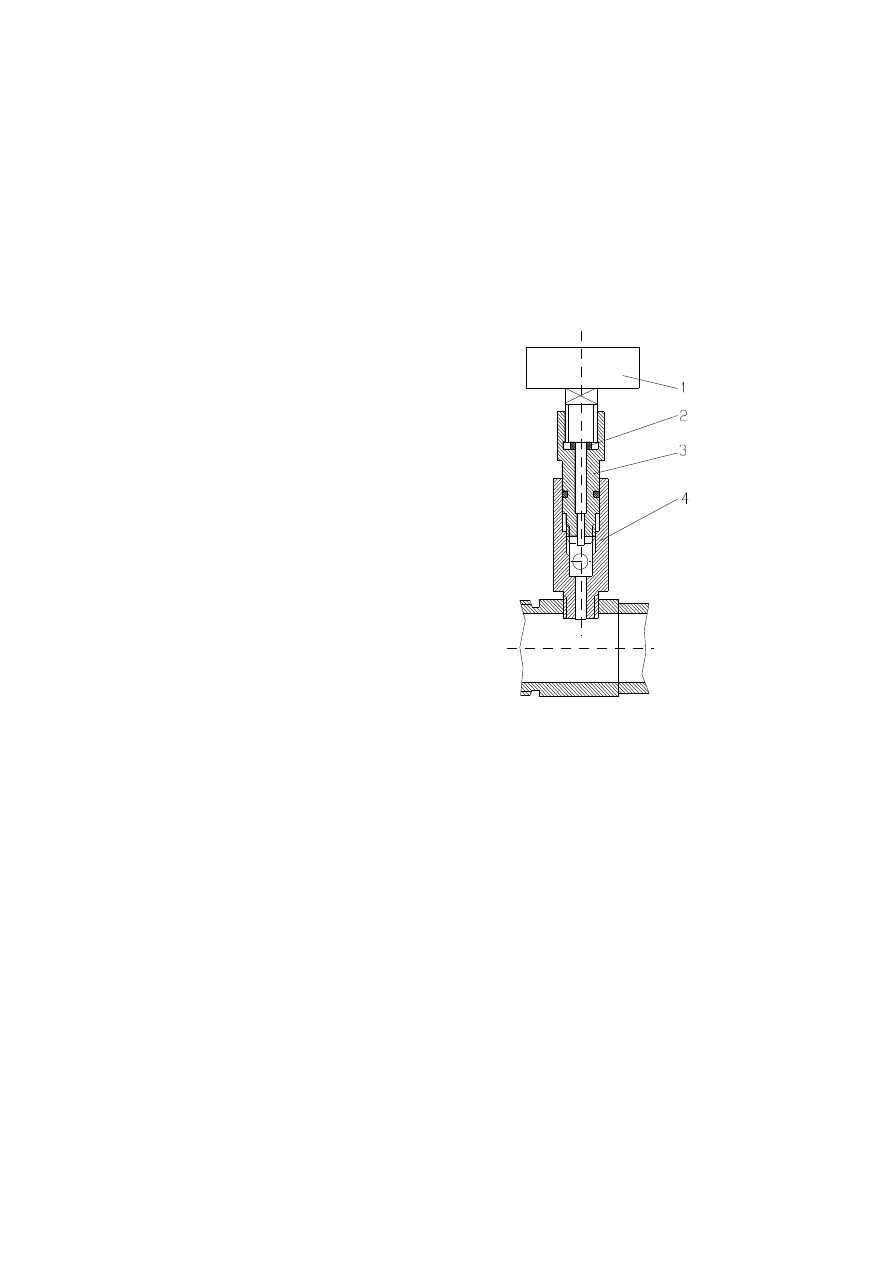

Рис. 9 Подключение манометра

1 - манометр; 2 - прокладка;

3 - штуцер; 4 - корпус
