4.5.8. Очистите экскаватор от пыли, грязи, масла, проверьте внешним осмотром гер-

метичность соединений гидросистемы, отсутствие дефектов в элементах металлоконст-
рукций,  надежность  крепления  составных  частей  экскаватора.  Устраните  замеченные
неисправности.

4.5.9. Слейте конденсат из воздушных баллонов пневмосистемы экскаватора.
4.5.10. В случае использования в системе охлаждения воды слейте воду из системы

охлаждения двигателя и отопителя кабины, если температура окружающего воздуха (в
момент окончания работы или ожидаемая в ближайшее время) ниже +5°С.

ВНИМАНИЕ! Удалите остатки воды из отопителя сжатым воздухом.
4.5.11. При оставлении экскаватора убедитесь, что все снимающиеся крышки, двер-

цы капота, ящик для инструментов надежно закрыты, заприте дверь кабины на ключ.





4.6. КОПАНИЕ



4.6.1. Площадка, на  которой  установлен  экскаватор, должна иметь  почву, выдержи-

вающую тяжесть машины, и не должна иметь:

 - уклон, превышающий указанный в п.2.1.20, чтобы обеспечивать нормальные усло-

вия работы механизма поворота платформы и устойчивость экскаватора;

 - выступы, такие как камни, бревна, края тротуара и т.п., а также овраги и канавы во

избежание повреждения хода экскаватора.

4.6.2. Перед началом разработки траншеи, котлована и т.п. опустите опоры ходовой

рамы и «вывесите» экскаватор.

Для этого выньте защелки и пальцы крепления опор в транспортном положении; по-

воротом рычагов управления опустите на грунт опору-отвал и откидные опоры экска-
ватора  так,  чтобы  колеса  приподнялись  над  землей.  Поднимите  стопор  поворотной
платформы и зафиксируйте его в верхнем положении.

4.6.3. Прежде, чем начать движение рабочих органов экскаватора, подайте звуковой

сигнал, чтобы предупредить находящихся вблизи людей.

4.6.4. Систематически следите за показаниями контрольно-измерительных приборов

и принимайте меры при несоответствии этих показаний номинальным значениям соот-
ветствующих параметров.

4.6.5. Избегайте  достижения  крайних положений  штоков  гидроцилиндров, срабаты-

вания предохранительных клапанов, задевания зубьями ковша за стрелу.

4.6.6.  Управление  работой  экскаватора  при  копании  производите  двумя  рычагами

управления движениями стрелы, ковша, рукояти и поворотной платформы.

ВНИМАНИЕ! Рычаг добавки хода (рис. 2, поз. 14) должен находиться в нейтраль-

ном положении.

4.6.7.  Для  увеличения  производительности  экскаватора  шире  используйте  возмож-

ности по совмещению операций рабочего цикла. Например, одновременно с подъемом
стрелы  производите  поворот  платформы;  совмещайте  отворот  ковша  и  отворот  руко-
яти.

4.6.8.  Возможны  два  способа  забора  грунта  обратной  лопатой:  поворотом  ковша  и

поворотом  рукояти.  Копание  ковшом  более  производительно,  поскольку  усилия  на
зубьях выше, чем при копании рукоятью. Копание рукоятью целесообразно применять
при проведении точных зачистных и планировочных работ.

4.6.9. Выполняя работу по засыпке траншей, ям и т.п., а также при планировании не-

больших участков поверхности, используйте опору-отвал.

4.6.10.  Около  половины  рабочего  времени  при  копании  занимает  поворот  платфор-

мы для переноса ковша от забоя на выгрузку и обратно. Старайтесь, чтобы угол пово-
рота был, по возможности, меньшим.

4.6.11.  Поворот  платформы  экскаватора  с  наполненным  ковшом  во  избежание  по-

вреждения рабочего оборудования производите только после вывода ковша из забоя.



22

4.6.12.  Не  разрыхляйте  грунт  путем  многократных  ударов  по  нему  зубьями  ковша.

Не используйте ковш в качестве лома или ударника. Более эффективно и безопасно эти
операции производить с помощью других механизмов.

Избегайте ситуации, когда в работе находится только один зуб ковша!
4.6.13.  В  случае  если  все-таки  необходимо  пройти  сквозь  скальный,  мерзлый  или

другой  твердый  грунт  с  помощью  экскаватора,  действуйте  ковшом,  как  при  копании,
либо царапайте зубьями ковша по поверхности грунта для его разрыхления.

4.6.14. Регулярно  очищайте  ковш от загрязнений,  удаляйте  налипшую  землю,  осво-

бождайте от грязи отверстия в днище ковша.

4.6.15. Избегайте работ вблизи выступов, глубоких канав или ям, оползней, т.к. воз-

действие веса и вибрации машины может привести к обвалу их краев и внезапному оп-
рокидыванию  экскаватора.  Если  работы  в  таких  условиях  нельзя  избежать,  примите
дополнительные меры предосторожности и поставьте работающий экскаватор так, что-
бы продольная ось машины была перпендикулярна краю опасного места.

4.6.16. При работе на экскаваторе совместно с другими машинами и механизмами, а

также  в  случаях  работы  в  стесненных  условиях  необходимо  производить ограждение
опасной зоны или организовывать посты безопасности, т.е. выделять специальный пер-
сонал, призванный согласованными сигналами предупреждать о возможности возник-
новения аварий или помех работе машин.

4.6.17.  При  разработке  широкой  канавы  рекомендуется  сначала  копать  с  двух  сто-

рон, а затем выбрать грунт в центре канавы.

4.6.18. Если экскаватор расположен внутри траншеи, не используйте ее края для ос-

тановки поворота платформы. В случае нечаянного удара оборудования о насыпь или
какой-то  предмет  необходимо  проверить,  не  произошло  ли  при  этом  повреждения
машины.

4.6.19. Соблюдайте меры безопасности в соответствии с п.2.1.
4.6.20. ВНИМАНИЕ! Из-за особенностей двигателей с турбонаддувом необходи-

мо устанавливать высокие обороты коленчатого вала, когда требуется полная на-
грузка.

4.7. ПАРАМЕТРЫ БЕЗОПАСНОЙ РАБОТЫ

Г

ЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ВЫЕМОК И ОТВАЛОВ





4.7.1.  В  грунтах  естественной  влажности  при  отсутствии  грунтовых  вод  и  располо-

женных поблизости подземных сооружений разработка выемок с вертикальными стен-
ками без крепления может осуществляться на глубину:

в песчаных насыпных и гравийных грунтах - не более 1м;
в супесях - не более 1,25 м;
в суглинках и глинах - не более 1,5 м;
в особо плотных нескальных грунтах - не более 2 м.
4.7.2.  Максимальная  крутизна  откосов  выемок  (котлованов,  траншей),  разрабаты-

ваемых без крепления в грунтах естественной влажности, приведена в таблице:



Максимальная крутизна* откосов при глубине выемок

Грунт

до 1,5 м

до 3 м

до 5 м

Насыпной естественной влажности

1:0,25 (76°)

1:1 (45°)

1:1,25 (38°)

Песчаный и гравийный влажный (на-
сыщенный)



1:0,5 (63°)



1:1 (45°)



1:1 (45°)

Глинистый естественной влажности:
супесь
суглинок
глина



1:0,25 (76°)

1:0 (90°)
1:0 (90°)



1:0,67 (56°)

1:0,5 (63°)

1:0,25 (76°)



1:0,85 (50°)
1:0,75 (53°)

1:0,5 (63°)

Лессовидный сухой

1:0 (90°)

1:0,5 (63°)

1:0,5 (63°)

Глинистый переувлажненный дожде-
выми, талыми водами



1:1,25 (40°)



1:1,3 (35°)



1:1,3 (35°)

* Крутизна определяется как отношение высоты откоса к его заложению 1:m, в скобках - угол между направлением
откоса и горизонталью.



23

5. ЗАМЕНА РАБОЧЕГО ОБОРУДОВАНИЯ



5.1.  Замену  рабочего  оборудования  следует  производить  вдвоем:  кроме  машиниста

экскаватора в работе должен участвовать обученный помощник.

5.2. Не устанавливайте на экскаватор сменные виды рабочего оборудования, не пре-

дусмотренные заводом-изготовителем или без согласования с ним.

ВНИМАНИЕ! Монтаж, настройку и эксплуатацию сменного вида рабочего обору-

дования производите в строгом соответствии с требованиями паспорта на данный вид
рабочего  оборудования.  Нарушение  изложенных  в  нем  требований  может  привести  к
выходу из строя экскаватора или сменного вида рабочего оборудования.

5.3.  Работу  производите  на  заранее  подготовленной  горизонтальной  площадке.  Пе-

ред  заменой  установите  рабочее  оборудование  вдоль  продольной  оси  экскаватора  в
сторону переднего моста и опустите стопор поворотной платформы.

5.4. Для  извлечения  пальцев,  соединяющих составные  части оборудования,  исполь-

зуйте молоток массой 5...6 кг и бронзовую выколотку диаметром 40...45 мм.

Устанавливаться  пальцы  должны  без  приложения  больших  усилий,  приводящих  к

задиру поверхностей.

5.5.  Демонтаж  заменяемого  и  монтаж  нового  оборудования  осуществляйте  с  помо-

щью крана грузоподъемностью 30...50 кН (3...5 тс).





































24

6. ТРАНСПОРТИРОВАНИЕ ЭКСКАВАТОРА



По  теppитоpии  объекта  работ  и  на  небольшие  pасстояния  экскаватоp  может  пеpе-

двигаться  собственным  ходом;  для  пеpемещения  на  дальние  pасстояния  следует
тpанспоpтиpовать  экскаватоp  на  тpейлеpе  либо пеpевозить  его  железнодоpожным  или
дpугим видом тpанспоpта. Схема строповки экскаватоpа пpиведена на рис. 4.

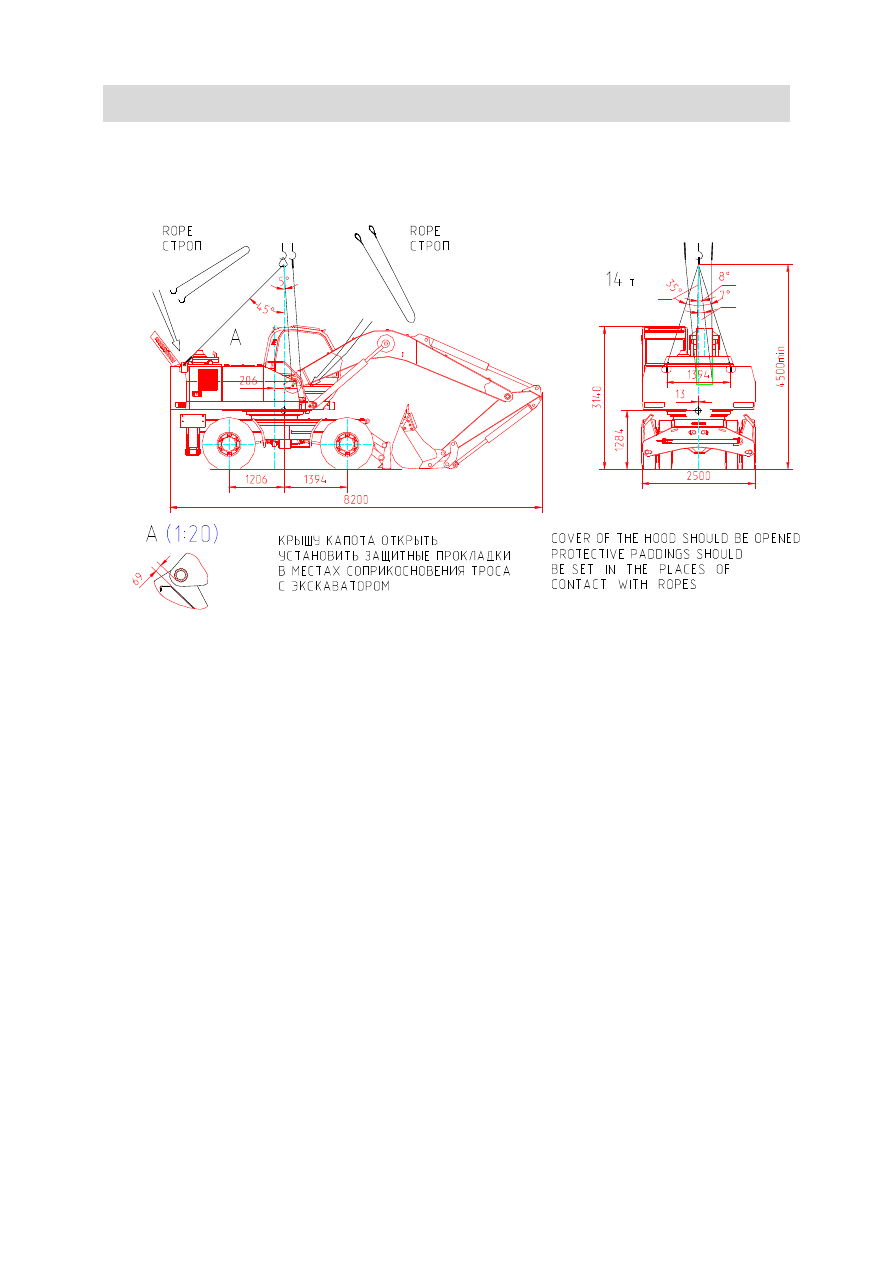

Рис. 4 Схема строповки экскаватора



6.1. ПЕРЕМЕЩЕНИЕ ЭКСКАВАТОРА СВОИМ ХОДОМ



Управление  перемещением  экскаватора  производится  с  помощью  двухрычажного

блока управления, смонтированного на правом заднем пульте. Рычаги имеют фиксацию
в  нейтральном  (среднем)  и  крайних  положениях.  Для  начала  движения  экскаватора
вперед или назад необходимо повернуть рычаг управления передвижением в соответ-
ствующую  сторону.  Скорость  движения  будет  изменяться  пропорционально  углу  на-
клона рычага и достигнет наибольшей величины при крайнем положении рычага. Ско-
рость движения вперед можно увеличить, дополнительно включив рычаг добавки хода,
а также регулированием числа оборотов двигателя. Также увеличение скорости проис-
ходит при нажатии на педаль ускорителя хода.



6.2. ТРАНСПОРТИРОВАНИЕ ПО ЖЕЛЕЗНОЙ ДОРОГЕ

Транспортирование экскаватора по железной дороге производится в соответствии со

схемой погрузки, утвержденной МПС (рис. 5).

Порядок погрузки на платформу:
1. Пеpед погрузкой пол платформы, опорные поверхности экскаватора, детали креп-

ления и поверхности экскаватора под растяжками очистить от снега, льда, грязи, подте-
ков горючего и масла. В зимнее время пол платформы в местах опирания груза посы-
пать тонким слоем (1...2 мм) чистого сухого песка.

2. Экскаватор грузить на платформу собственным ходом по эстакаде с углом накло-

на до 9° или с помощью крана и разместить над продольной осью платформы по схеме
(см. рис. 5). Стрелу опустить, рукоять и ковш подвернуть. Включить стопор поворота,
стояночный  тормоз,  1-ю  передачу  КПП  и  передний  мост.  После  погрузки  рычаги
управления  гидрораспределителем  установить  в  нейтральное  положение.  Законсерви-
ровать  штоки  гидроцилиндров,  слить  горючее  из  бака  сверх  установленной  нормы.
