9

Наименование

и назначение

органа управ-

ления, прибора



Условный

символ

Положение

или

на-

правление

движения

органа

управления;

характер

показаний

прибора

Состояние или действия

управляемого механизма,

системы

Примечание


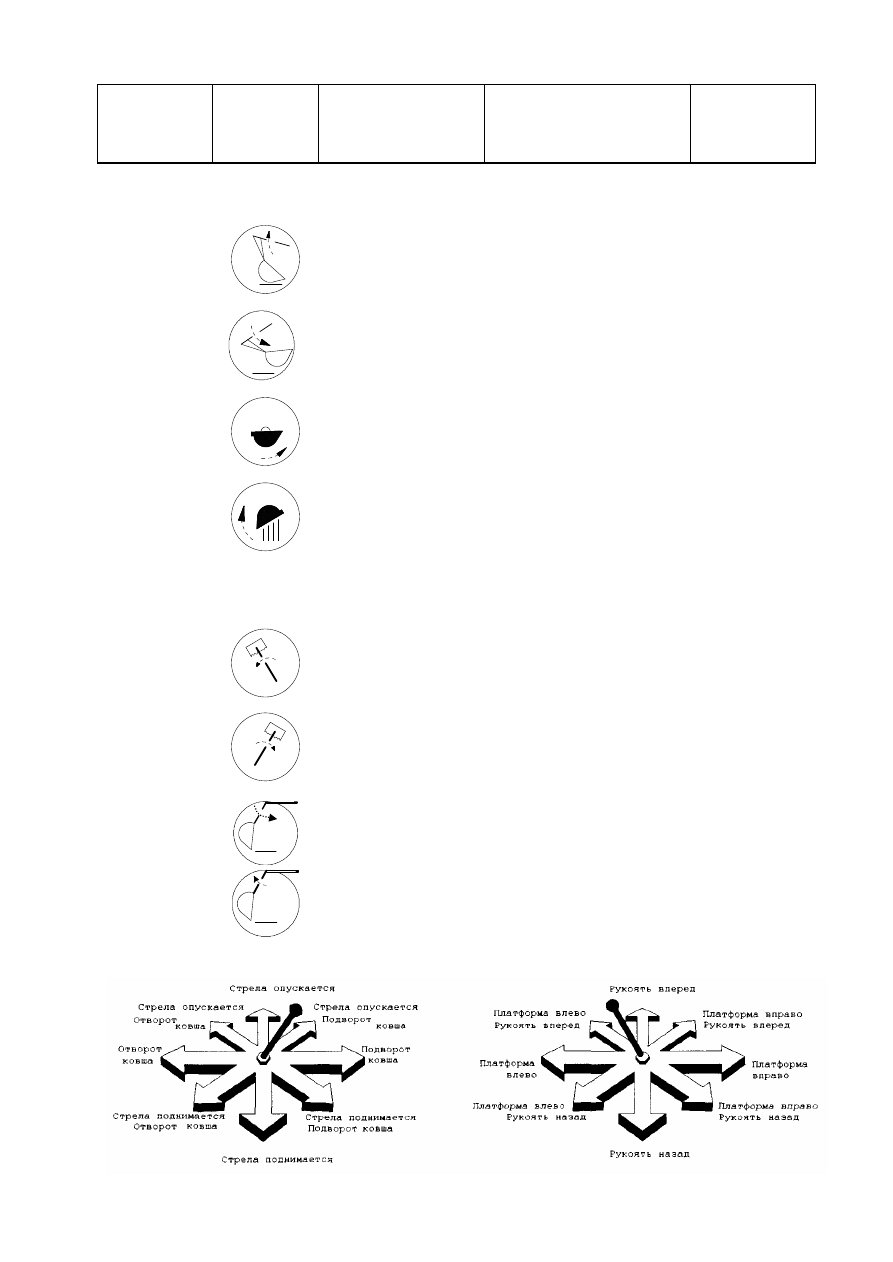

Рычаг  управле-
ния  стрелой  и
ковшом





*

















Рычаг  находится  в  ней-
тральном положении

Рычаг

поворачивается

“на себя”




Рычаг

поворачивается

“от себя”




Рычаг

поворачивается

направо




Рычаг

поворачивается

налево





Стрела  и  ковш  неподвижны
относительно  поворотной  плат-
формы
Стрела поднимается





Стрела опускается





Происходит загрузка ковша





Происходит выгрузка материала
из ковша





Рычаг  управле-
ния  поворотом
платформы

и

рукояти










*
















Рычаг  находится  в  ней-
тральном положении

Рычаг

поворачивается

налево



Рычаг

поворачивается

направо




Рычаг

поворачивается

“на себя”


Рычаг

поворачивается

“от себя”


Платформа  и  рукоять  экскава-
тора  неподвижны  относительно
ходовой рамы
Платформа  поворачивается  вле-
во (против часовой стрелки)



Платформа

поворачивается

вправо (по часовой стрелке)




Рукоять  с  ковшом  двигается
назад


Рукоять  с  ковшом  двигается
вперед и вверх



Положение рычагов для совмещения операций рабочего цикла





10

Наименование

и назначение

органа управ-

ления, прибора



Условный

символ

Положение

или

на-

правление

движения

органа

управления;

характер

показаний

прибора

Состояние или действия

управляемого механизма,

системы

Примечание


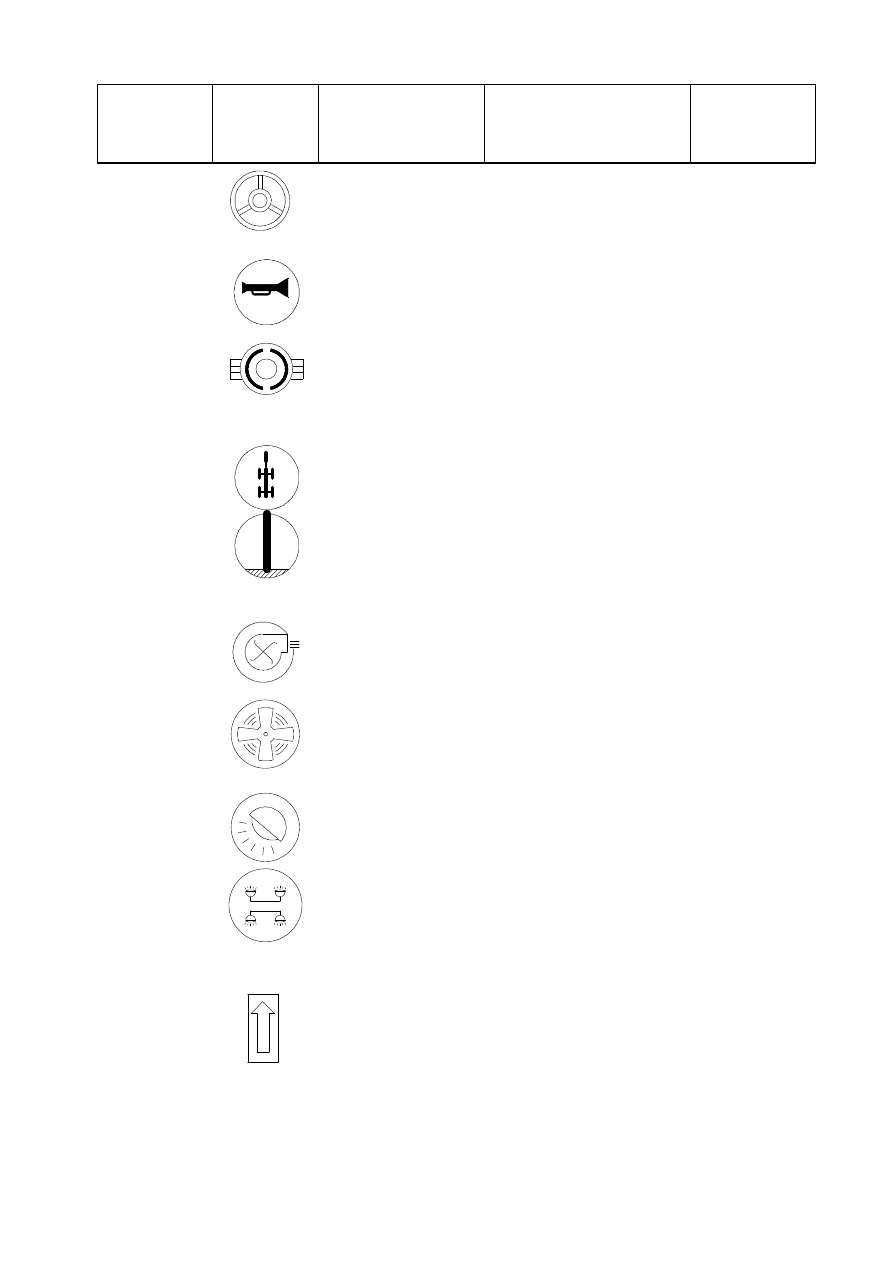

Рулевое колесо




Рулевое  колесо  вращает-
ся по часовой стрелке
Рулевое  колесо  вращает-
ся  против  часовой  стрел-
ке


Передние колеса поворачивают-
ся направо
Передние колеса поворачивают-
ся налево





Кнопка  звуково-
го сигнала




Кнопка нажата


Подается звуковой сигнал




Педаль  управле-
ния  тормозами
колес






Педаль нажата




Колеса  экскаватора  затормажи-
ваются




Рычаг  управле-
ния  гидромоло-
том  и  добавка
хода



*




Рычаг  находится  в  ней-
тральном положении


Рычаг повернут вперед




Рычаг повернут назад



Гидромолот  не  работает;  ско-
рость передвижения экскаватора
зависит  от  положения  рычага
управления передвижением
Экскаватор  движется  в  сторону
переднего  моста  с  увеличенной
скоростью,  если  рычаг  управле-
ния  передвижением  повернут
вперед
Работает  гидромолот  (при  уста-
новке гидромолота)






Включатель
отопителя



Кнопка нажата один раз

Кнопка  нажата  второй
раз

Отопитель включен

Отопитель выключен




Включатель
головного  вен-
тилятора






Кнопка нажата один раз

Кнопка  нажата  второй
раз



Вентилятор включен

Вентилятор выключен




Включатель
прожекторов






Кнопка нажата один раз

Кнопка  нажата  второй
раз



Прожектор включен

Прожектор выключен




Включатель
габаритных  ог-
ней






Кнопка нажата один раз

Кнопка  нажата  второй
раз



Габаритные огни включены

Габаритные огни выключены




Рычаг
откидывания
пульта












Рычаг нажат вперед











Пульт расфиксирован







11

Наименование

и назначение

органа управ-

ления, прибора



Условный

символ

Положение

или

на-

правление

движения

органа

управления;

характер

показаний

прибора

Состояние или действия

управляемого механизма,

системы

Примечание


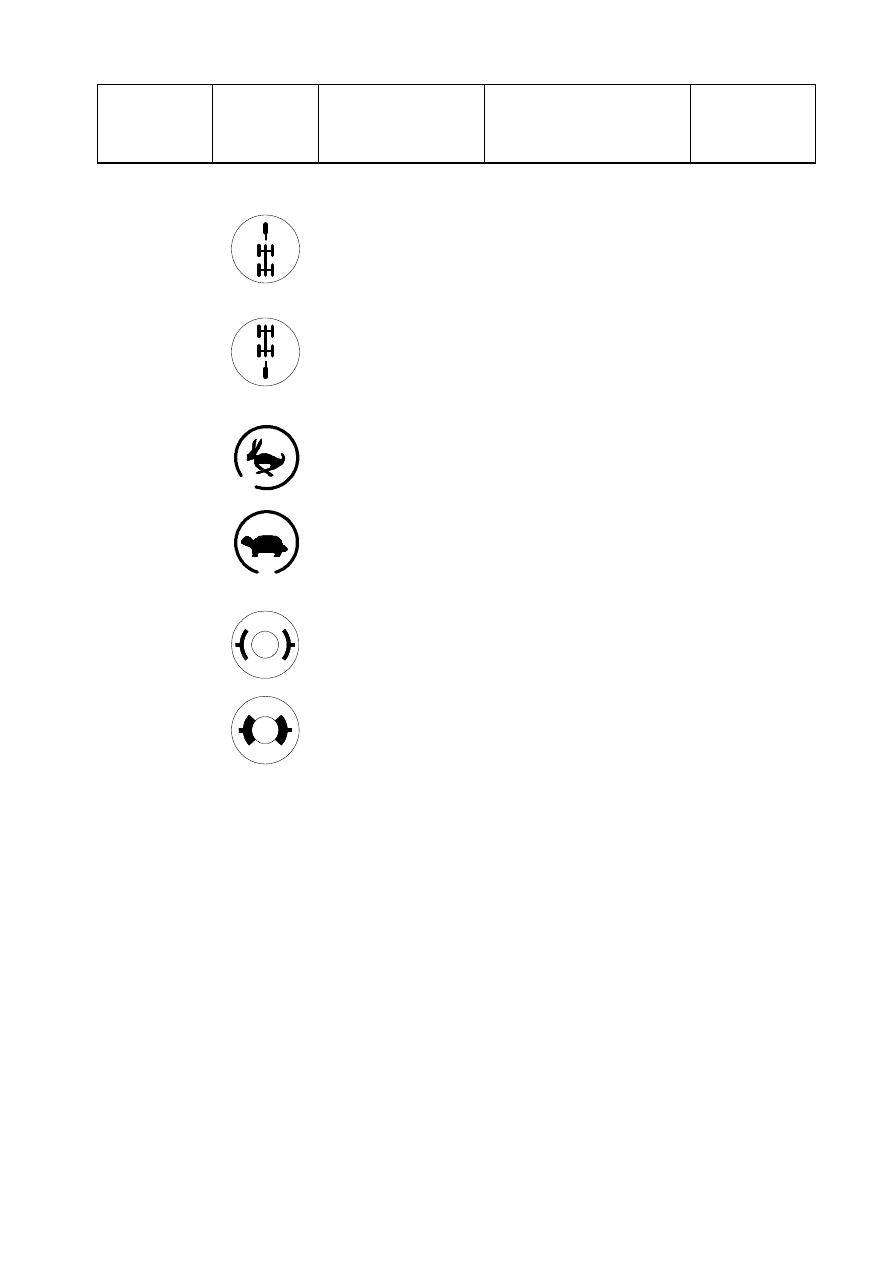

Рычаг  управле-
ния  передвиже-
нием



*











Рычаг  находится  в  ней-
тральном положении

Рычаг  зафиксирован  в
положении «вперед»






Рычаг  зафиксирован  в
положении «назад»


Экскаватор стоит на месте


Экскаватор  движется  в  сторону
переднего моста






Экскаватор  движется  в  сторону
заднего моста






Скорость

пере-

движения  изменя-
ется  пропорцио-
нально  углу  пово-
рота  рычага  и
достигает

наи-

большего  значе-
ния  при  фиксиро-
ванном

положе-

нии рычага


Включатель
переключения
передач  и  вклю-
чения  переднего
моста

2





1





Кнопка нажата один раз




Кнопка  нажата  второй
раз (выключена)



Включена  вторая  передача.  Пе-
редний мост выключен



Включены  первая  передача  и
передний мост







Включатель
стояночного
тормоза





P







P









Кнопка нажата один раз





Кнопка  нажата  второй
раз (выключена)




Экскаватор  расторможен  (стоя-
ночный  тормоз  выключен).  Ры-
чагом

управления

опорами

можно  производить  управление
только опорой-отвалом


Экскаватор  заторможен.  Управ-
ление  опорой-отвалом  и  откид-
ными  опорами  сблокировано  и
производится  рычагом  управле-
ния опорами
























12

2. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ



Эксплуатация  должна  производиться  в  соответствии  с  настоящим  руководством,  а

также нормативными актами, регламентирующими правила дорожного движения, меры
безопасности в строительстве и др., действующими в стране, где используется экскава-
тор.

2.1. МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА ЭКСКАВАТОРЕ



2.1.1.  Персонал,  обслуживающий  экскаватор, должен  обладать  необходимой  квали-

фикацией и иметь документ, дающий право на управление и обслуживание этой маши-
ны.

2.1.2.  Все  pаботы  по  смазке  необходимо  пpоизвести  пеpед  началом  эксплуатации

экскаватоpа.

2.1.3.  Работать  можно  только  на  полностью  исправном  экскаваторе,  заправленном

топливом, рабочей жидкостью, охлаждающей жидкостью двигателя и смазкой в соот-
ветствии с Указаниями по смазке.

2.1.4. ЗАПРЕЩАЕТСЯ работа на экскаваторе при установившейся температуре ра-

бочей жидкости, превышающей значение, указанное для данной марки масла. Контро-
лировать температуру рабочей жидкости необходимо по табло на электронной панели
приборов.

2.1.5. ВНИМАНИЕ! При подъеме или опускании левого пульта управления в каби-

не  КАТЕГОРИЧЕСКИ  ЗАПРЕЩАЕТСЯ  держаться  за  рукоятку  блока  управления.
Откидывание пульта осуществляется при помощи ручки (поз. 24, рис. 2).

2.1.6. ЗАПРЕЩАЕТСЯ установка сменных видов рабочего оборудования и рабочих

органов, не предусмотренных заводом-изготовителем для данной модели экскаватора.

2.1.7. Перевозка пассажиров ЗАПРЕЩЕНА.
2.1.8. Не  производите  земляные  работы в зоне подземных  коммуникаций  без  разре-

шения  их  владельца.  В  случае  обнаружения  при  копании  неизвестных  коммуникаций
работа должна быть приостановлена до получения необходимых сведений.

2.1.9. Убедитесь  в  отсутствии  людей в рабочей  зоне.  Пpежде,  чем  начать движение

машины,  подайте  звуковой  сигнал.  Нахождение  людей  ближе  15  м  от  работающего
экскаватора не допускается.

2.1.10.  Cледите  за  состоянием  откосов  котлованов  и  траншей!  При  появлении    тре-

щин срочно примите меры против внезапного обрушения грунта, заблаговременно уда-
лив людей и машины из опасных мест.

Крутизна  откосов  выемок  не  должна  превышать  предельные  значения  параметров

безопасной работы экскаватора (см. п. 4.7.2).

2.1.11.  Поворот  платформы  экскаватора  с  наполненным  ковшом  во  избежание  по-

вреждения рабочего оборудования производите только после вывода ковша из гpунта.
ЗАПРЕЩАЕТСЯ разравнивать грунт ковшом путём поворота платформы.

2.1.12. Безопасная дистанция от вращающейся поворотной платформы до неподвиж-

ных конструкций и других предметов составляет не менее 1,0 м.

2.1.13.  Проезд  рядом  или  под  линиями  электропередач  разрешается,  если  при  этом

гарантированно выдерживается минимальное расстояние между экскаватором и прово-
дами хотя бы по одному из направлений, указанных в таблице:

Напpяжение линии электpопеpедач, кВ,
не более

1

20

110

220

500

?

Расстояние, м:
 - по горизонтали
 - по вертикали



1,5

1



2
2



4
3



6
4



9
6



9
6

ЗАПРЕЩАЕТСЯ остановка экскаватора под проводами любого напряжения.
2.1.14.  Если  при  копании  произошло  неожиданное  соприкосновение  с  токопровод-

ными  частями,  необходимо  сохранять  спокойствие.  Экскаваторщик  должен  ОСТА-
