КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



1. НАЗНАЧЕНИЕ


Одноковшовый  экскаватор  ЕК-14  представляет  собой  многоцелевую  землеройную

машину,  предназначенную  для  разработки  котлованов,  траншей,  карьеров  в  грунтах
I-IV категорий, погрузки и разгрузки сыпучих материалов, разрыхленных скальных по-
род и мерзлых грунтов (при величине кусков не более 200 мм), а также для других ра-
бот  в  условиях  промышленного, городского,  сельского,  транспортного  и  мелиоратив-
ного строительства.

Экскаватор  сохраняет  работоспособность  в  диапазоне  температур  окружающего

воздуха от -40°С до +40°С.



2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Емкость ковша, м

3

                                                                  0,8 (0,4; 0,5; 0,65)

Вес экскаватора, оборудованного обратной лопатой, т                            13,4
Двигатель                                                                                                    Д-245
Мощность двигателя, кВт (л.с.)                                                             77 (105)
Частота вращения вала двигателя, об/мин                                                 2200
Мощность насосной установки, кВт (л.с.)                                           51,5 (70)
Давление в гидросистеме, МПа (кгс/см

2

)                                              28 (280)

Давление в пневмосистеме, МПа (кгс/см

2

)                              0,6...0,7 (6,0...7)

Суммарная подача насоса, л/мин                                           248 (112+112+24)
Вместимость гидросистемы экскаватора, л                                                  330
Частота вращения поворотной платформы, об/мин                                        9
Скорость передвижения, км/ч                                                                  25 (22)
Напряжение в электросистеме, В                                                                    12
Глубина копания, м                                                                                        4,89
Радиус копания на уровне стоянки, м                                                          7,92
Высота выгрузки, м                                                                                        5,72
Геометрические характеристики, мм:
 - длина                                                                                                            8200
 - ширина                                                                                                         2500

- высота                                                                                                          3140

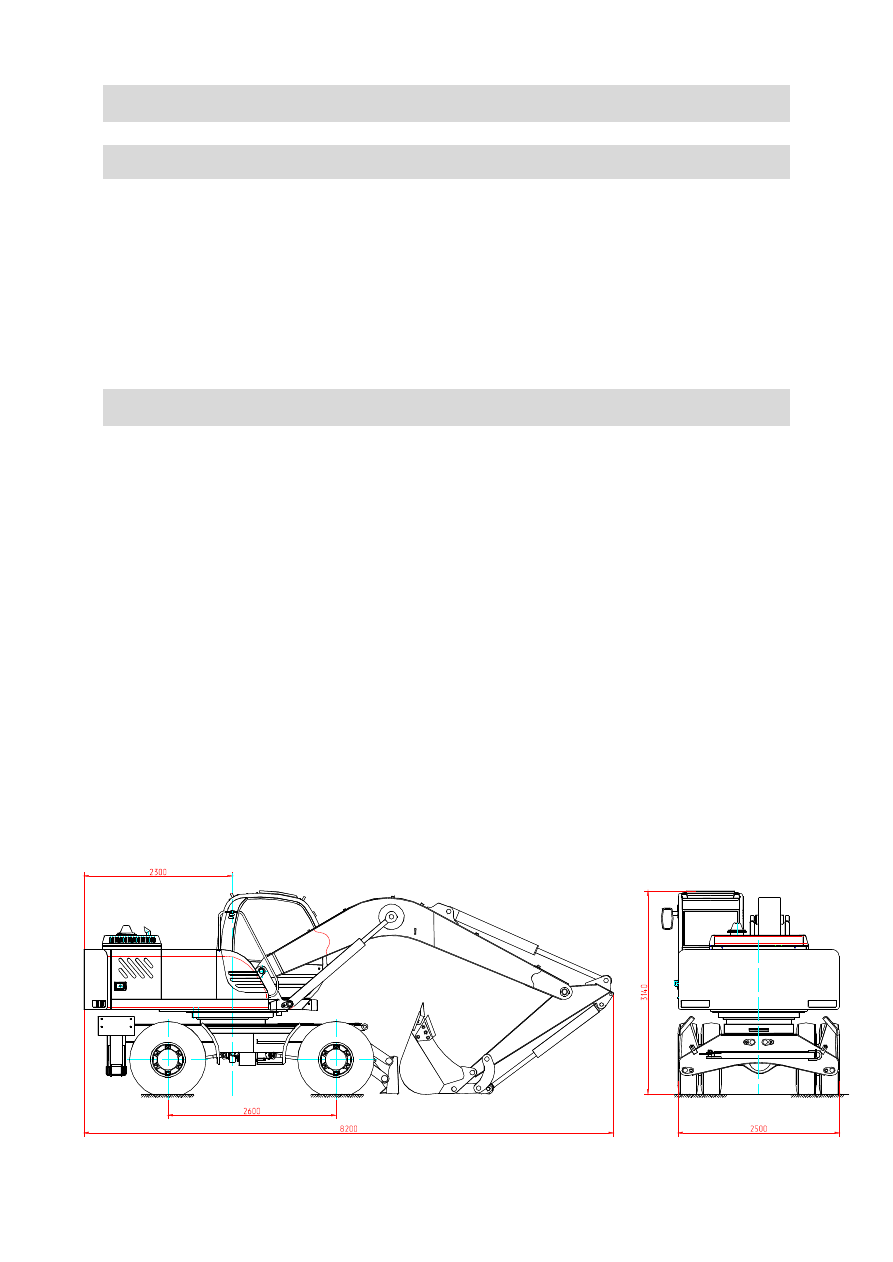

Рис.1. Геометрические характеристики экскаватора



ЭКСПЛУАТАЦИЯ ЭКСКАВАТОРА



1.ОРГАНЫ УПРАВЛЕНИЯ ЭКСКАВАТОРОМ



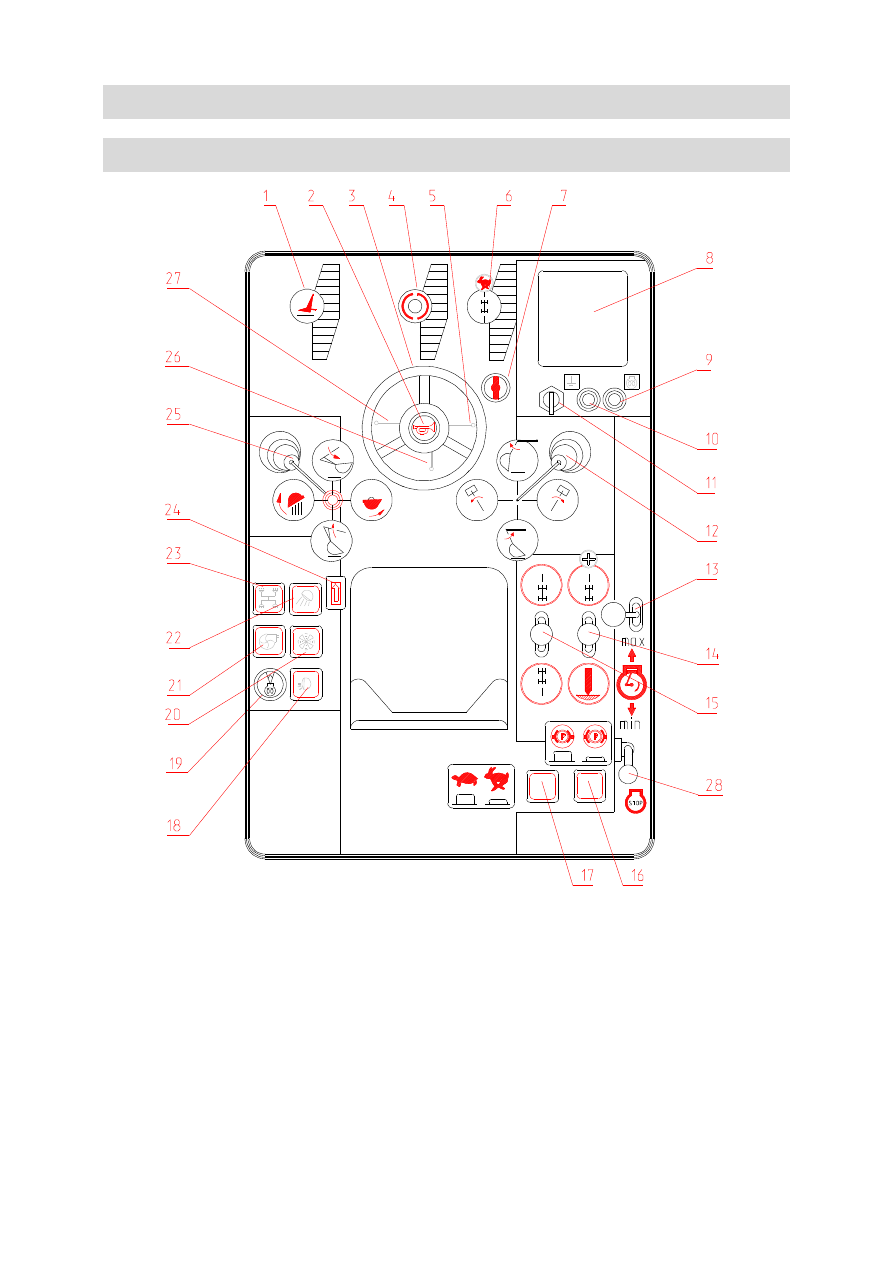

Рис. 2 Схема расположения органов управления и приборов в кабине экскаватора

1 - педаль управления отвалом; 2 - звуковой сигнал; 3 - рулевое колесо; 4 - педаль тормоза; 5 - включатель стекло-
очистителя и омывателя; 6 – ускоритель хода; 7 - стопор поворотной платформы; 8 - электронная панель; 9 - включа-
тель электрофакельного подогревателя; 10 - включатель «массы»; 11 - включатель стартера; 12 - рычаг управления
поворотом платформы и рукоятью; 13 - рычаг управления подачей топлива; 14 - рычаг управления гидромолотом и
добавка хода; 15 - рычаг управления передвижением; 16 - включатель стояночного тормоза; 17 - включатель пере-
ключения передач и включения переднего моста; 18 - включатель фар; 19* – включатель подогревателя; 20 - включа-
тель вентилятора; 21 - включатель отопителя; 22 - включатель

фар на кабине и стреле

; 23 - включатель габаритных

огней; 24 – ручка фиксации пульта; 25 - рычаг управления стрелой и ковшом; 26 – ручка фиксации рулевой колонки;
27 - переключатель поворотов; 28 – рычаг останова двигателя.
__________________________________________________________________
* - при установке жидкостного подогревателя HYDRONIC 10.










              Условные обозначения



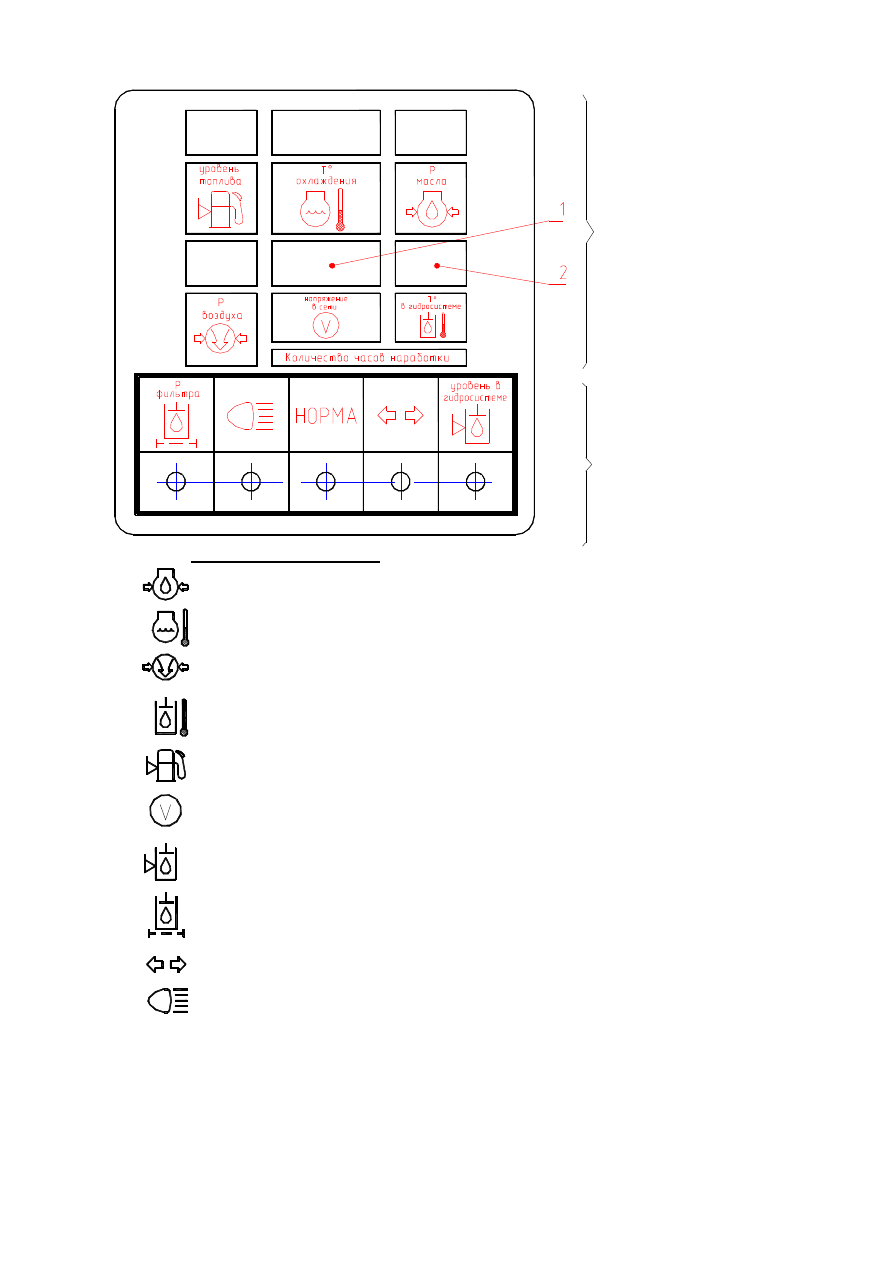

Рис. 3 Электронная панель



Электронная панель предназначена для отображения параметров работы двигателя,

электрооборудования и гидросистемы экскаватора и для предупредительной световой,
звуковой сигнализации о недопустимом отклонении контролируемых параметров.

На дисплее высвечиваются цифровые значения контролируемых параметров работы.

ВНИМАНИЕ!  При  включении  «массы»  на  дисплее  электронной  панели  приборов





Дисплей

Контрольные лампы



 - давление масла в двигателе



 - температура охлаждающей жидкости в двигателе



- давление воздуха



 - температура рабочей жидкости в гидробаке


- уровень топлива



 - напряжение бортовой сети





 - уровень рабочей жидкости в гидробаке (не подключен)




 - засоренность фильтра в гидробаке (не подключен)



 - указатель поворота



 - дальний свет фар



ЭПП-4 в окнах 1 и 2 (рис. 3) в течение 10 с будет высвечиваться количество моточасов
(часов наработки) с точностью до 0,1 ч. Через 10 с в окнах 1 и 2 появятся показания на-
пряжения в сети  и температуры в гидросистеме.

На блоке индикации параметры работы контролируются с помощью цветовых инди-

каторов.  Зеленый  цвет  индикатора  свидетельствует  о  нормальном,  соответствующем
заданному параметре. Красный - о недопустимом отклонении (превышении или сниже-
нии ниже допустимого) параметра работы двигателя или системы экскаватора.

Загорание контрольных ламп свидетельствует  о включении или нарушении работы

систем, изображенных на них.




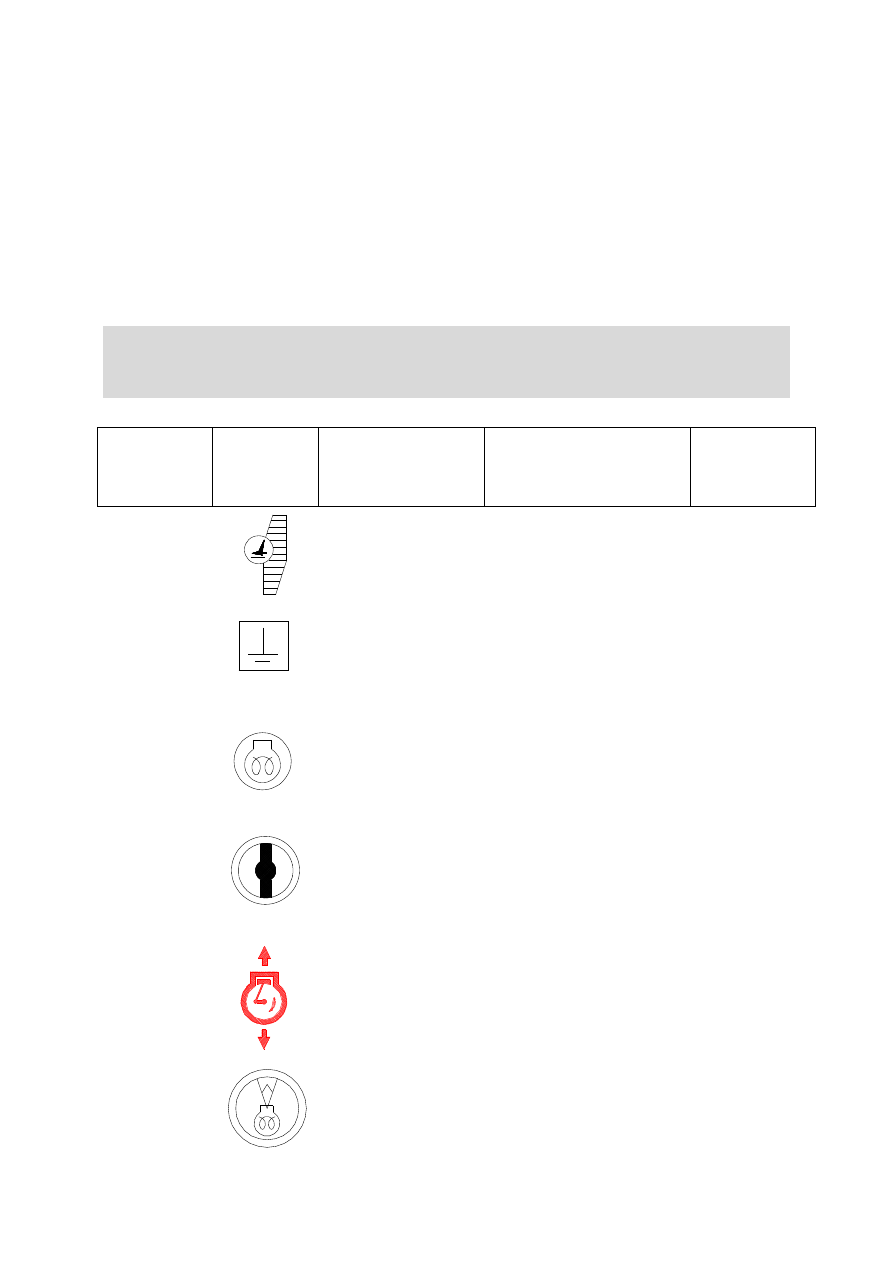

Органы управления экскаватором и

контрольно-измерительные приборы





Наименование

и назначение

органа управ-

ления, прибора



Условный

символ

Положение

или

на-

правление

движения

органа

управления;

характер

показаний

прибора

Состояние или действия

управляемого механизма,

системы

Примечание


Педаль  управле-
ния отвалом







Педаль нажата вперед



Педаль нажата назад


Отвал опускается

Отвал поднимается





Включатель
«массы»  -  глав-
ный  включатель
электрической
системы







Кнопка нажата один раз

Кнопка  нажата  второй
раз


Замыкается электрическая сеть

Электрическая сеть разомкнута




Включатель
электрофакель-
ного  подогрева-
теля







Кнопка  нажата  и  удер-
живается 30…40 с


Происходит  предпусковой  по-
догрев  двигателя (нагрев  спира-
ли ЭФП)






Стопор

пово-

ротной

плат-

формы








Стопор поднят


Стопор опущен в прорезь
пола



Поворотная  платформа  может
свободно  поворачиваться  отно-
сительно ходовой рамы
Поворотная  платформа  жестко
зафиксирована

относительно

ходовой рамы




Рычаг  управле-
ния

подачей

топлива в двига-
тель








Рычаг

поворачивается

вперед
Рычаг

поворачивается

назад


Увеличивается  частота  враще-
ния вала двигателя
Уменьшается  частота  вращения
вала двигателя



Включатель
предпускового
подогрева  дви-
гателя






Ручка  повернута  до  упо-
ра влево

Ручка  поворачивается  до
упора вправо


Подогреватель отключен



Загорается  зеленая  лампочка
на  выключателе,  подогрева-
тель включается
