29

этой магистрали отсутствует), на экскаваторе - к штуцеру буксировочной системы экска-
ватора. Отсоедините от центрального коллектора 14 трубопровод  управления тормозами
колес, идущий от дифференциального золотника 11, и заглушите освободившийся штуцер
коллектора гайкой 12 с заглушкой 13,  установленными на балке поворотной платформы
перед коллектором.

12. Закрепите жгут проводов прицепа и шланг прицепа на дышле в 2

х

 местах 8

ю

 хо-

мутиками, находящимися в ЗИПе.

13.  Заведите  двигатель  тягача  и  проверьте  работу  пневматического  привода  тормо-

зов  колёс  экскаватора:  нажав  на  тормозную  педаль  тягача,  зрительно  убедитесь,  что
штоки тормозных пневмокамер всех колёс перемещаются и поворачивают разжимные
кулаки, которые раздвигают колодки тормозов.

14. Проверьте давление в шинах. В случае необходимости накачайте шины .
15.  Зафиксируйте  отвал  и  выносные  опоры  в  поднятом  положении,  подвязав  их

тpосами к ходовой pаме.



6.3.2.



П

ОСЛЕ ОКОНЧАНИЯ БУКСИРОВКИ





1. Отсоедините буксировочное дышло.
2. Снимите жгут проводов и уложите на хранение, подключите жгут задних фонарей

к бортовой сети экскаватора.

3. Отсоедините шланг прицепа 22 (рис. 62) от магистралей тягача и экскаватора. За-

кpутите заглушку на штуцере буксировочной системы экскаватора. Отверните гайку 12
с заглушкой 13 от штуцера центрального коллектора и подсоедините к нему трубопро-
вод, идущий от дифференциального золотника. Гайку с заглушкой установите на место
хранения.

4. Установите шестерни и полуоси, снятые с колесных редукторов переднего и зад-

него мостов.

5. Долейте масло ТАп-15В до уровня контрольного отверстия 7  (рис. 6) на крышке 3

колесного редуктора.

6.  Заверните  до  упора  винт  1  (рис.  7)  буксировочного  крана  рулевого  управления,

расположенного на ходовой раме, и законтрите его гайкой.

7.  Заверните  до  упора  винт  буксировочного  крана,  расположенного на  фланце  гид-

ромотора механизма поворота, и законтрите винт гайкой.

8. Выведите стpелу экскаватора из «плавающего» положения, для чего заверните до

упора запорные винты блока «плавающего» положения и законтрите их.

9. Установите на место 12-вольтовые лампы внешних световых приборов экскавато-

ра (если на время буксировки они были заменены на 24-вольтовые).

10. Заведите двигатель, снимите рабочее оборудование с кузова тягача.
11. Проверьте давление в пневмосистеме, устраните утечки воздуха.
12. Проверьте на ходу на свободной площадке работу рулевого управления и тормо-

зов колёс.















30

7. КОНСЕРВАЦИЯ И ХРАНЕНИЕ

ЭКСКАВАТОРА



7.1. КОНСЕРВАЦИЯ ЭКСКАВАТОРА



Экскаватор консервируется для кратковременного хранения (сроком до 3-х месяцев

со дня отгрузки).

ВНИМАНИЕ! По истечении срока консервации экскаватора (т.е. 3-х месяцев со дня

отгрузки его с завода-изготовителя), если экскаватор не пущен в эксплуатацию, необ-
ходимо  провести  доконсервацию  экскаватора  и  сменного  рабочего  оборудования  для
длительного хранения в соответствии с п.7.2.



7.2. ХРАНЕНИЕ ЭКСКАВАТОРА



Рекомендуется  хранить  экскаватор  в  закрытом  помещении.  Допускается  хранение

экскаватора на специально оборудованных открытых площадках или под навесом при
условии систематической очистки в зимнее время снега с поворотной платформы, ка-
бины  и  рабочего  оборудования.  При  этом  механизмы,  сборочные  единицы  и  детали,
требующие особых условий хранения (аккумуляторные батареи,  запасные части, инст-
румент и т.п.) снимите с экскаватора и храните на специально оборудованных складах.

Для подготовки экскаватора к длительному хранению выполните следующие опера-

ции:

1. Заправьте гидробак рабочей жидкостью до верхней отметки на смотровом стекле;

обмотайте сапун бака промасленной бумагой или полиэтиленовой плёнкой.

2.  Запpавьте  топливный  бак  топливом  с  добавкой  антикоppозийных  пpисадок  или

специальными маслами для внутренней консервации.

3. Вымойте экскаватор, вытрите насухо, удалите следы коррозии  и подкрасьте места

с повреждённым лакокрасочным покрытием.

4.  Подготовьте  к  хранению  дизельный двигатель согласно  Руководству по  эксплуа-

тации двигателя экскаватора; в случае использования в системе охлаждения воды слей-
те воду из системы охлаждения двигателя и отопителя кабины.

ВНИМАНИЕ! Удалите остатки воды из отопителя сжатым воздухом.
5. Установите под ходовую раму экскаватора подставки (рис. 8) так, чтобы колеса не

касались  земли;  опустите  рабочее  оборудование  на  землю,  не  допуская  возможности
самопроизвольного  сдвига  его  в  период  хранения  под  действием  собственного  веса;
старайтесь  максимально  втянуть  штоки  внутрь  гидpоцилиндpов,  чтобы  уменьшить
коppозию штоков.

ДК

1

2

ДК



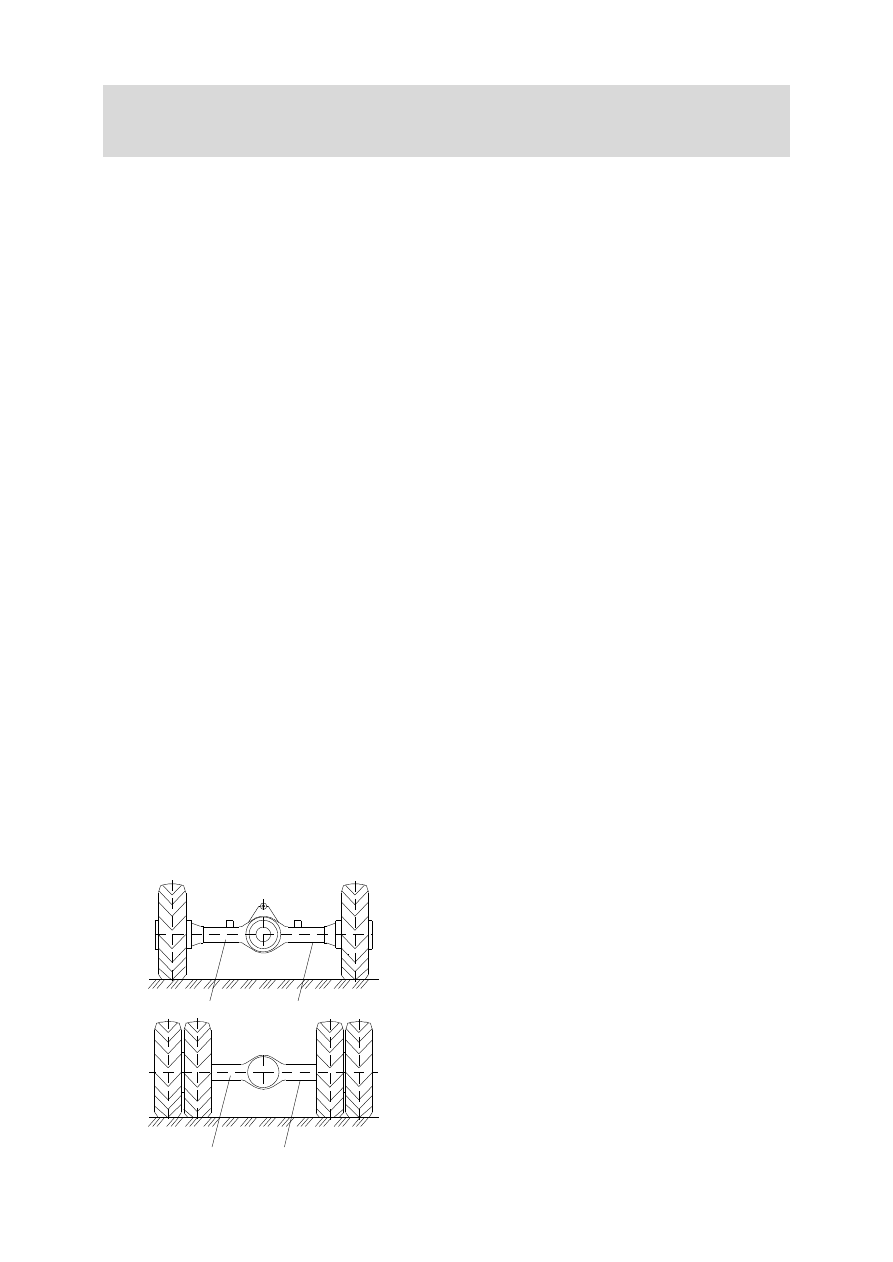

Рис. 8. Места для установки домкратов
и подставок



ДК - место установки домкрата или подставки
1 - картер переднего моста; 2 - картер заднего
моста



31

6.  Уменьшите  давление  в  шинах  до  70%  номинального;  закройте  шины  и  рукава

гидpо- и пневмосистемы экскаватора брезентом для пpедохpанения от попадания сол-
нечных лучей и атмосферных осадков.

7. Заложите смазку во все точки, указанные в таблице смазки.
8. Смажьте консервационной смазкой ПВК все хромированные и неокрашенные на-

ружные металлические части экскаватора, маслом НГ-203А - открытые обработанные
поверхности.

9.  Смажьте  металлические  изделия,  входящие  в  комплект  ЗИП,  консервационной

смазкой и оберните их промасленной бумагой. При длительном хранении экскаватора
не реже одного раза в месяц производите его осмотр с целью проверки внешнего вида и
надёжности  консервации.  Во  время  осмотра  поверните  коленчатый  вал  дизеля  на  не-
сколько оборотов при помощи стартера двигателя.



7.3. ПОДГОТОВКА ЭКСКАВАТОРА К ЭКСПЛУАТАЦИИ ПОСЛЕ ХPАНЕНИЯ



Перед пуском экскаватора в эксплуатацию произведите его расконсервацию:
1.  Снимите  экскаватор  с  подставок.  Проверьте  давление  в  шинах  колёс  машины  и

доведите его до номинального значения.

2.  Удалите  консервационную  смазку  с поверхности  экскаватора,  сменного рабочего

оборудования и сменных рабочих органов, инструмента и принадлежностей.

3. Пpоведите pасконсеpвацию двигателя.
4. Проверьте наличие смазки во всех узлах экскаватора. При необходимости попол-

ните смазку.

5. Заправьте экскаватор охлаждающей жидкостью.
6. При необходимости дозаправьте гидробак рабочей жидкостью до верхней отметки

на смотровом стекле.

7. Промойте топливный бак и заправьте его новым топливом.
8. Установите заряженные аккумуляторные батареи.



























32

ТЕХНИЧЕСКОЕ  ОБСЛУЖИВАНИЕ




В  зависимости  от  объёма  и  состава  работ,  а  также  периодичности  их  выполнения

техническое обслуживание экскаватора подразделяют на виды:

ЕО - ежесменное техническое обслуживание;
ТО после обкатки (см. п.3.3.6.)
ТО-1 - проводимое через каждые 125 моточасов работы двигателя;
ТО-2 - ----/-----------/------       500 моточасов работы двигателя;
ТО-3 -  ---/-----------/------      1000 моточасов работы двигателя;
СО - сезонное техническое обслуживание, выполняемое при переходе к новому се-

зону эксплуатации.


При  проведении  технического  обслуживания  и  текущего  ремонта  экскаватора

строго соблюдайте меры безопасности.



1. ОСНОВНЫЕ РЕГУЛИРОВОЧНЫЕ

ХАРАКТЕРИСТИКИ



1.1. Давление настройки предохранительных клапанов гидросистемы на экскаваторе,
МПа

КП1

28

+2



КП2

28

+2



КП3

32

-2



КП4

32

-2



КП5

32

-2



КП6

32

-2



КП7

32

-2



КП8

32

-2



КП9

25

+3



КП10

25

+3



КП11

21

+2



КП12

21

+2



КП13

8±0,5

КП14

10±0,5

КО1

6±0,5

КО2

3,5±0,5

1.2. Давление в системе дистанционного гидроуправления МПа (кгс/см

2

): 3

+0,5

 (30

+5

).

1.3. Давление настройки регулятора давления пневмосистемы МПа (кгс/см

2

): 0,6...0,7

(6,0...7,0).

1.4. Давление в шинах МПа (кгс/см

2

):  0,55±0,01(5,5±0,1).

1.5. Зазор между тормозными колодками и тормозным барабаном моста, мм:
 - в районе осей тормозных колодок 0,1...0,3;
 - в районе тормозного кулака 0,3...0,5.
1.6. Схождение передних колёс по торцам тормозных барабанов, мм:  3...5.
1.7. Моменты затяжки крепежных изделий:

Класс прочности

Средний момент затяжки*,

болтов

гаек

Резьба

Н

.

м

кгс

.

м

М6

5

0,5

5,8

5

М8

10

1
