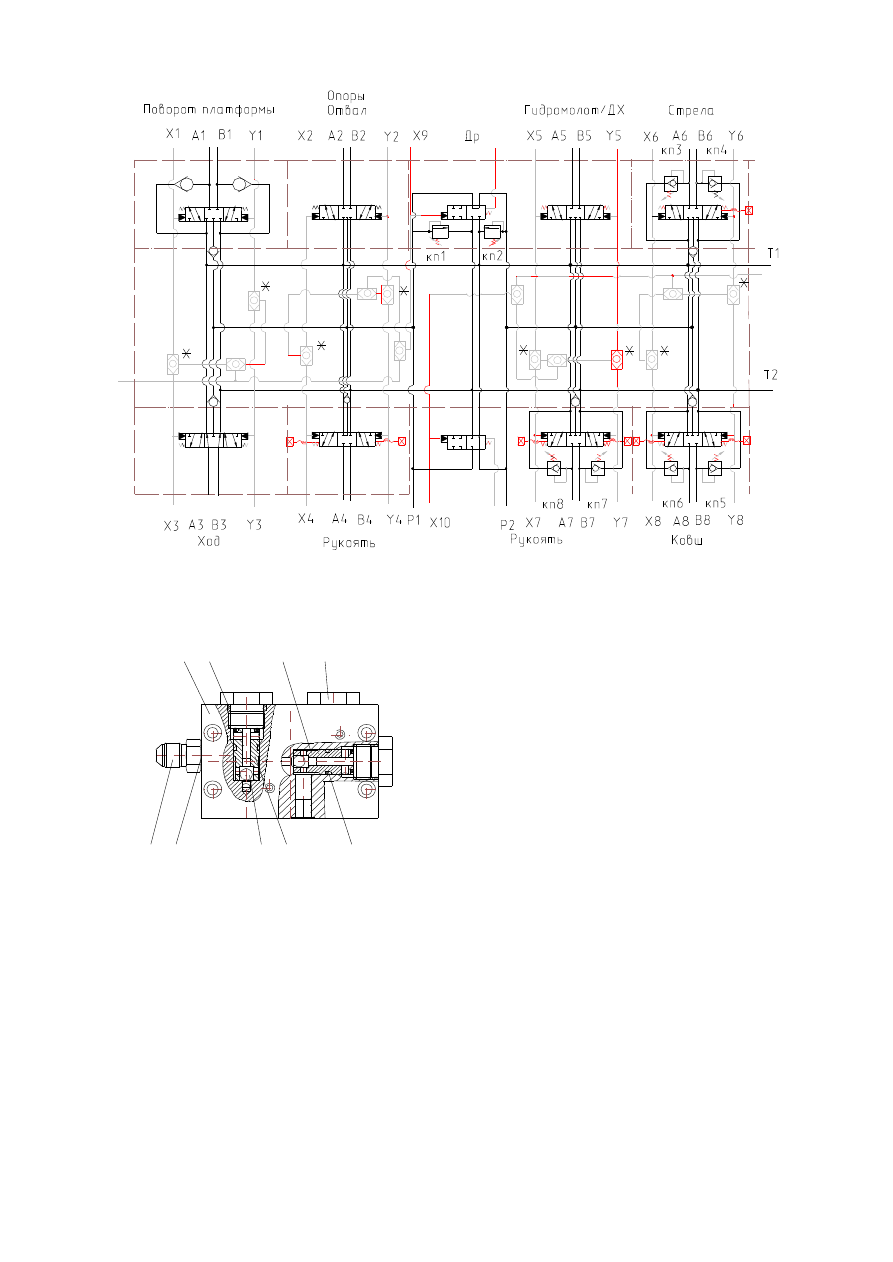

Рис. 33 Схема гидравлическая гидрораспределителя

Р - подвод, А и В - отводы, X и Y – линии управления, Т – слив, Др – дренаж.



Конструкция пристыкованного клапана “ИЛИ” показана на рис. 34.

1

2

3

4

5

6

7

8

9





Каждая из напорно-сливных секций состоит из корпусов 1 (рис. 35), двухпозицион-

ного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В от-
верстие одной крышки подводится давление управления, а другая соединена со сливом.
В корпус одной из напорно-сливных секций установлены предохранительные клапаны
10 и 11 (рис. 35) непрямого действия, предназначенные для ограничения давления в на-
сосе от исполнительных механизмов.

Рабочие  секции  предназначены  для  направления  одного  или  двух  потоков  рабочей

жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 35), трехпозицион-

ных золотников 15 и16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной по-

зиции  соединение  рабочих  отводов  со  сливом,  в  остальных  рабочих  секциях  в  ней-
тральной позиции золотника 16 рабочие отводы заперты.





Рис. 34 Клапан “ИЛИ”

1 - корпус; 2, 5 - кольца; 3, 6 - втулка;
4 - заглушка; 7 - шарик; 8 - шайба;
9 - штуцер.



78

Рабочие секции

Напорно-сливные секции

М еханизма хода

5

3

4

14 15

6

Рукояти на 1-ом потоке,выносных опор

14 16

19

16 17

21

М еханизма стрелы,рукояти,ковша

20

18

М еханизма поворота платформы

5

3 4

1

2

6

10

11

М еханизма добавки хода,гидромолота

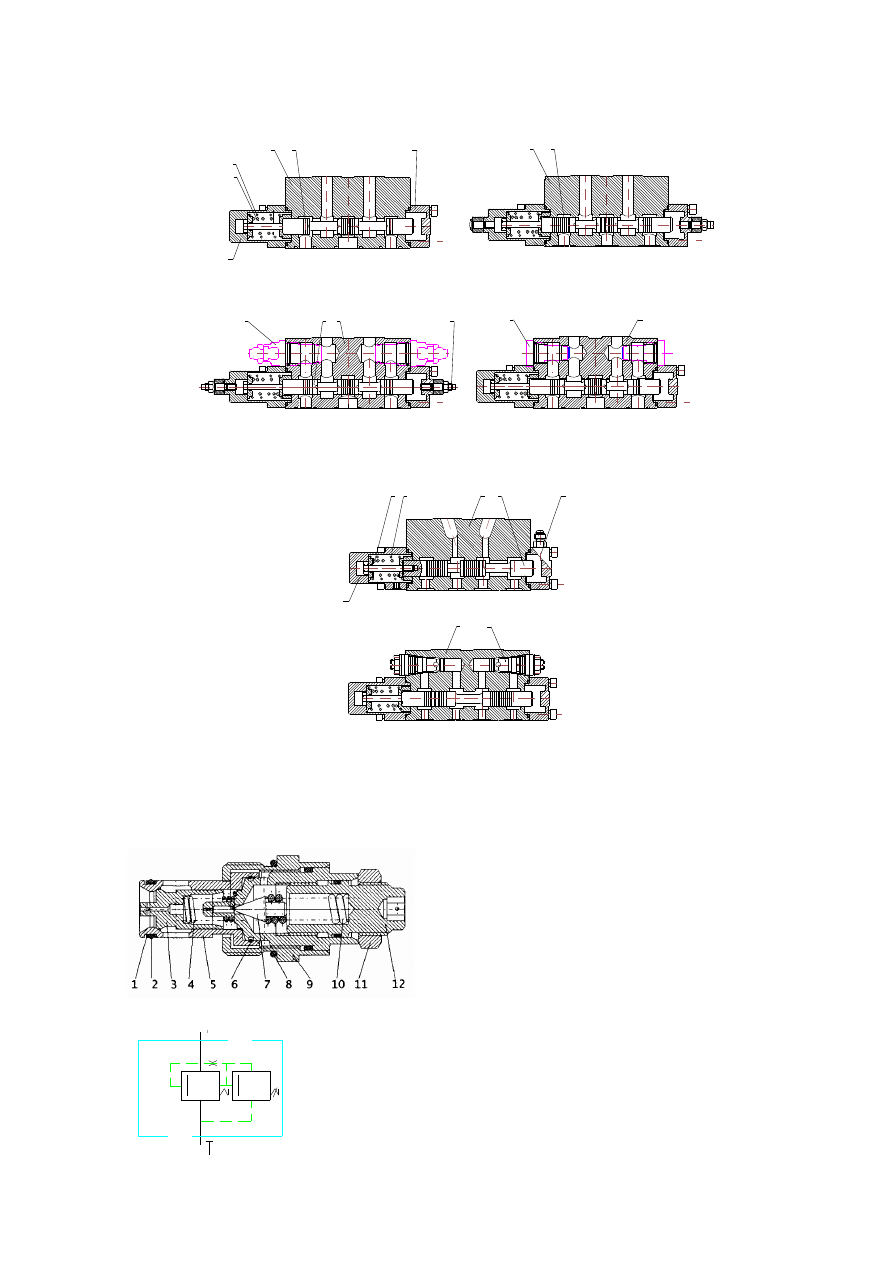

Рис. 35 Секции гидрораспределителя

1, 14, 17, 18 - корпус; 2, 15, 16 - золотники; 3, 4 - пружины; 5, 6 - крышки; 10, 11 - предохранительные
клапаны; 19 - предохранительно-подпиточный клапан; 20 - подпиточный клапан; 21 - ограничитель хода
золотника.


Конструкция предохранительного клапана показана на рис. 36.









Рис. 36 Клапан предохранительный

1 - кольцо защитное; 2, 8 - кольцо резиновое;
3, 7 - клапан; 4, 10 - пружина; 5, 9 - втулка; 6 -
кольцо; 11 - гайка; 12 - винт регулировочный.

Условное графическое обозначение



 Р – подвод
 Т - слив



79

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и

4,  размещенными  в  длинной  крышке.  Внешняя  пружина  служит  для  установки  золот-
ника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной
позиции золотника имеет осевой зазор 3 мм.

В  секциях  стрелы,  рукояти  и  ковша  установлены  предохранительно-подпиточные

клапаны  19,  а  в  секции  механизма  поворота  платформы  -  подпиточные  клапаны  20.
Конструкции  предохранительно-подпиточного  и  подпиточного  клапанов  показаны  на
рис. 37 и 38.















В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хо-

да золотника 21, с помощью которых можно изменять проходное сечение магистрали,
а, следовательно, можно регулировать скорость движения рабочих органов.

Гидpоpаспpеделитель pаботает следующим обpазом. Рабочая жидкость от двух насо-

сов (pис. 33) подводится к напоpному золотнику. Пpи нейтpальной позиции всех золот-
ников  pабочая  жидкость  от  подвода  Р1  пpоходит  чеpез  коpпус  напоpного  золотника,
чеpез плиту, чеpез пеpеливной золотник, чеpез плиту, чеpез напоpный золотник на слив
Т2, а от подвода Р2 - чеpез напоpный золотник, чеpез плиту - на слив Т2 и объединяется
с потоком от Р1. Пpи включении pабочих золотников: ход, отвал, повоpот платфоpмы,
pукоять  -  включается  пеpеливной  золотник  и  отсоединяет  поток  Р2,  таким  обpазом
pаботает  только  один  поток  Р1.  Пpи  включении  pабочих  золотников:  добавка  хода,
стpела,  pукоять,  ковш  -  включается  напоpный  золотник  и  обеспечивает  объединение
потоков Р1 и Р2 к pабочим золотникам.

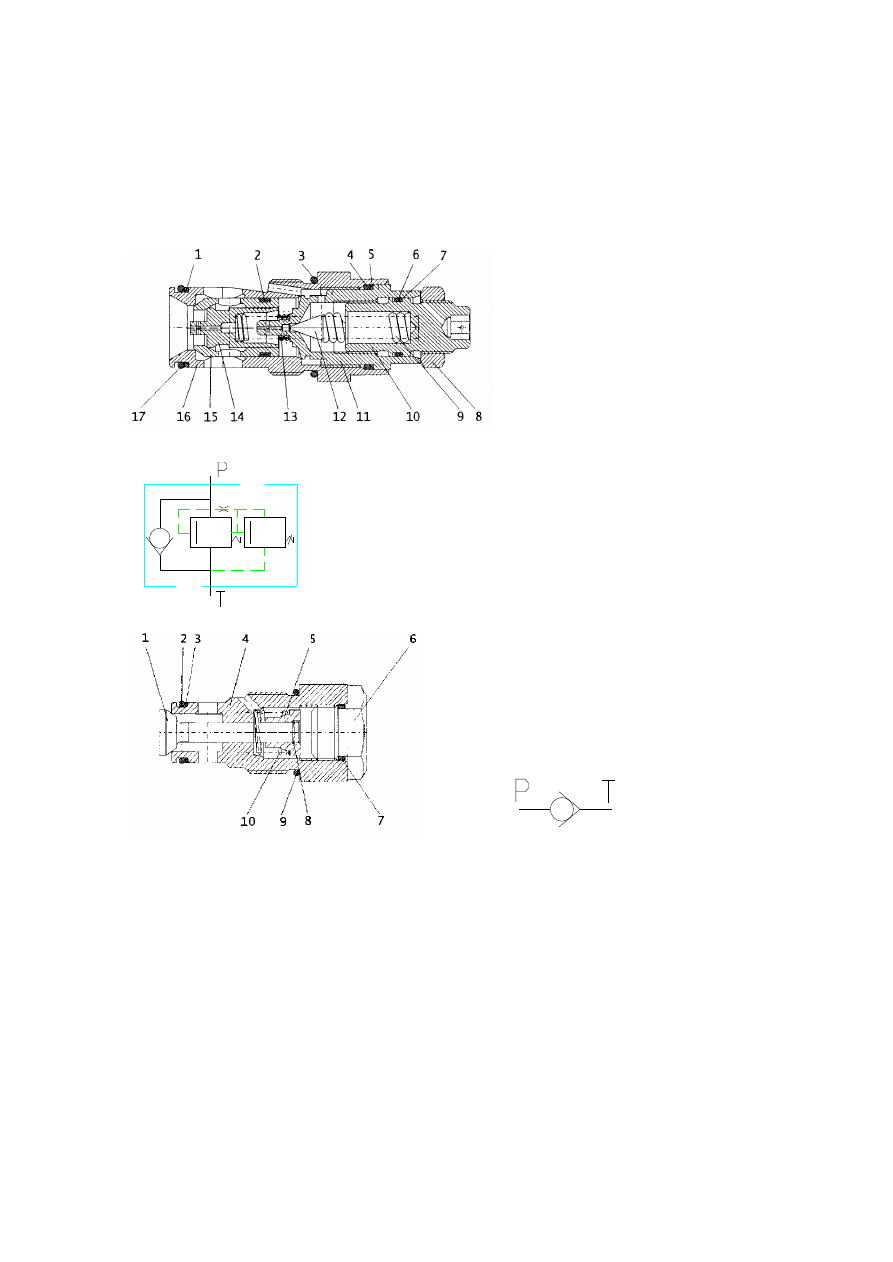

Рис. 37 Клапан
предохранительно-подпиточный

1, 5, 7 - кольцо защитное; 2 - кольцо;
3, 4, 6, 17 - кольцо резиновое; 8 - гайка; 9,
13 - пружина; 10 - винт регулировочный;
11, 16 - втулка; 12, 14, 15 - клапан.

Рис. 38 Клапан подпиточный

1 - клапан; 2, 7, 9 - кольцо резиновое; 3 -
шайба защитная; 4 - втулка; 5 - упор; 6 -
заглушка; 8 - кольцо; 10 - пружина

Условное графическое обозначение





Условное графическое обозначение





Р – подвод
Т - слив



Р – подвод
Т - слив





80

5. ГИДРОРАСПРЕДЕЛИТЕЛЬ ЭО-3323А.07.21.010  (рис. 39)



Распределитель  гидроуправления  –  двухпозиционный,  состоит  из  золотника  5,  та-

релки 7, пружины 8, корпуса 10, штуцеров 1 и 2, уплотнительных колец 4, 6, 11 и кры-
шек 3 и 9.

При подаче давления управления под торец золотника 5 через штуцер 1 (отверстие

В) золотник перемещается, перекрывая отводы А и Б. При этом отводы А

1

 и Б

1

 соеди-

няются с отводом С.

При отсутствии давления пружина 8 возвращает золотник 5 в исходное положение,

объединяя линии А с А

1

 и Б с Б

1

.






Условное графическое обозначение

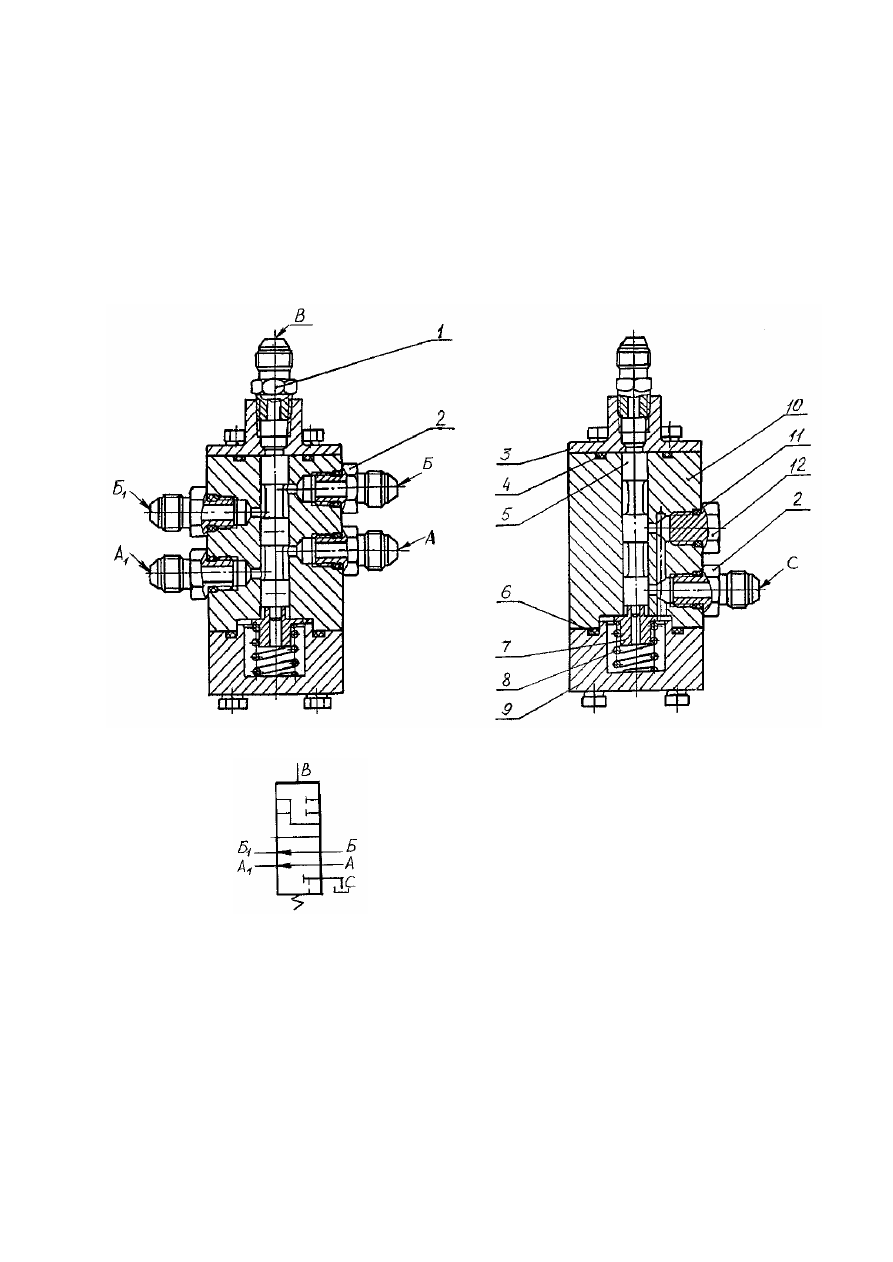

Рис. 39 Гидрораспределитель

1, 2 - штуцер; 3, 9 - крышка; 4, 6, 11 - кольцо; 5 - золотник; 7 - тарелка; 8 - пружина; 10 - корпус; 12 - заглушка.
