4.3 Заднее навесное устройство



4.3.1 Общие сведения



ВНИМАНИЕ:  ПЕРЕД  ТЕМ  КАК  ПОКИНУТЬ  ТРАКТОР  НА  ЛЮБОЕ  ВРЕМЯ

ОБЯЗАТЕЛЬНО ОПУСТИТЕ НАВЕСНУЮ МАШИНУ НА ЗЕМЛЮ!



ВНИМАНИЕ:  ВЕЛИЧИНА  МАКСИМАЛЬНОЙ  ГРУЗОПОДЪЕМНОСТИ  НАВЕС-

НОГО  УСТРОЙСТВА  НА  ОСИ  ПОДВЕСА  ОПРЕДЕЛЯЕТ  ТЕХНИЧЕСКИЕ  ВОЗМОЖ-
НОСТИ ДАННОГО УСТРОЙСТВА, А НЕ ДОПУСТИМУЮ МАССУ АГРЕГАТИРУЕМЫХ
С  ЕГО  ПОМОЩЬЮ  НАВЕСНЫХ  МАШИН.  ДОПУСТИМАЯ  МАССА  НАВЕСНОЙ  МА-
ШИНЫ  ЗАВИСИТ  ОТ  ВЫЛЕТА  ЦЕНТРА  МАСС  МАШИНЫ  ОТНОСИТЕЛЬНО  ОСИ
ПОДВЕСА, А ОГРАНИЧИВАЕТСЯ – ДОПУСТИМЫМИ НАГРУЗКАМИ НА ТРАКТОР И
КРИТЕРИЕМ УПРАВЛЯЕМОСТИ!



ЗНУ соответствует требованиям  ИСО 4254-3.





4.3.2 Заднее навесное трехточечное устройство





Заднее навесное трехточечное устройство трактора «БЕЛАРУС-922.5» выпол-

нено по ГОСТ 10677 и по ИСО 730. Основные параметры ЗНУ, указанные в таблице
4.1 и на рисунке 4.3.1, даны при установленных на тракторе задних шинах стандарт-
ной комплектации (18.4R34 – как одинарных, так и сдвоенных) при стандартных ста-
тических радиусах, указанных изготовителем шин.

Заднее навесное устройство состоит из трех тяг (верхней и двух нижних), со-

единенных посредством шарниров передними концами с трактором и задних концов
со свободными шарнирами, для соединения с присоединительными пальцами агре-
гатируемых машин. ЗНУ предназначено для присоединения к трактору машин задне-
го  расположения,  передачи  тягового  усилия  во  время  работы  и  регулировки  их  по-
ложения во время работы или движения в транспортном положении. ЗНУ обеспечи-
вает агрегатирование следующих типов машин и орудий:

- навесных при трехточечной навеске (верхняя и нижние тяги);
- полунавесных (нижние тяги);
- полуприцепных с помощью поперечины на ось подвеса нижних тяг.



ВНИМАНИЕ: ДОПУСКАЕТСЯ НА КОНЦЫ НИЖНИХ ТЯГ ЗАДНЕГО НАВЕСНО-

ГО  УСТРОЙСТВА  УСТАНОВКА  ПОПЕРЕЧИНЫ  ИЛИ  ПРИЦЕПНОЙ  ОСИ  ПОДВЕСА
ИЗ  КОМПЛЕКТА  МАШИНЫ  ДЛЯ  АГРЕГАТИРОВАНИЯ  ПОЛУНАВЕСНЫХ,  ПОЛУ-
ПРИЦЕПНЫХ  И  ПРИЦЕПНЫХ  СЕЛЬСКОХОЗЯЙСТВЕННЫХ  МАШИН  ДЛЯ  ВЫПОЛ-
НЕНИЯ РАЗЛИЧНЫХ РАБОТ СО СКОРОСТЬЮ ДВИЖЕНИЯ НЕ БОЛЕЕ 15 КМ/Ч!



Размеры  и  конструкция  ЗНУ  трактора  «БЕЛАРУС-922.5»  обеспечивает  воз-

можность присоединения всех машин, имеющих соответствующие размеры присое-
динительных  элементов  присоединительного  треугольника,  показанного  на  схеме
ЗНУ.



Схема  заднего  навесного  устройства  исполнения  НУ-2  представлена  на  ри-

сунке 4.3.1.


Для  предохранения  присоединенных  машин  от  раскачивания  служат  регули-

руемые по длине ограничительные наружные стяжки.



86

Для обеспечения требуемого положения машины предусмотрены следующие

регулировки  ЗНУ  в  вертикальной  и  горизонтальной  плоскостях  с  помощью  верхней
тяги, раскосов и ограничительных стяжек:



1 Изменение длины верхней тяги.
Производится  для  обеспечения  одинакового  заглубления  рабочих  органов

(выравнивание глубины хода рабочих органов, расположенных друг за другом по хо-
ду  движения  трактора).  Если  рама  навесного  плуга  наклонена  вперед  по  ходу  дви-
жения трактора и передний корпус пашет глубже заднего, удлините верхнюю тягу и
укоротите, если, передний корпус пашет с меньшей глубиной, чем задний.



2 Изменение длины левого или правого раскоса.
Производится в следующих случаях:
- обеспечение положения машины в горизонтальной плоскости;
- обеспечение равномерной глубины обработки рабочими органами навесной

машины по ширине захвата.



3 Изменение длины обеих раскосов, верхней тяги для транспортного положе-

ния машины.

Производится в следующих случаях:
- обеспечение требуемого дорожного просвета;
- обеспечение достаточного безопасного расстояния между элементами трак-

тора и машины, исключающее касание элементов машины трактора (зазор не менее
100 мм).



4. Изменение длины обеих стяжек.
Применяется в следующих целях:
- при транспортировании машины стяжки должны быть заблокированы для ог-

раничения  раскачивания  машины  во  время  движения  во  избежание  повреждения
элементов трактора при возможных аварийных ситуаций;

-  при  работе  с  навесными  и  полунавесными  почвообрабатывающими  маши-

нами с пассивными рабочими органами для сплошной обработки (плуги лемешные и
чизельные,  плуги-лущильниики,  глуборыхлители  и  другие  машины)  необходимо
обеспечить  свободное  перемещение  в  горизонтальной  плоскости  (качание)  стяжки
должны быть частично заблокированы.



ЗАПРЕЩАЕТСЯ  ОСУЩЕСТВЛЯТЬ  СМЕЩЕНИЕ  ПРОДОЛЬНОЙ  ОСИ  МАШИ-

НЫ, ОТНОСИТЕЛЬНО ПРОДОЛЬНОЙ ОСИ ТРАКТОРА ПРИ ПОМОЩИ РЕГУЛИРОВ-
КИ СТЯЖЕК.



ВНИМАНИЕ: ДЛИНА ЛЕВОГО РАСКОСА ЗАДНЕГО НАВЕСНОГО УСТРОЙСТ-

ВА  РАВНА 585 ММ,  КОТОРУЮ  БЕЗ  ОСОБОЙ  НАДОБНОСТИ  МЕНЯТЬ  НЕ  РЕКО-
МЕНДУЕТСЯ. РЕГУЛИРУЕТСЯ ПО ДЛИНЕ, КАК ПРАВИЛО, ПРАВЫЙ РАСКОС. ПРИ
ИСПОЛЬЗОВАНИИ ПОПЕРЕЧИНЫ НА ОСЬ ПОДВЕСА И РАБОТЕ С ОБОРОТНЫМИ
ПЛУГАМИ ДЛИНА РАСКОСОВ ДОЛЖНА БЫТЬ ОДИНАКОВОЙ!



ВНИМАНИЕ:  НЕСОБЛЮДЕНИЕ  РЕКОМЕНДАЦИЙ  ПО  РЕГУЛИРОВКЕ  СТЯ-

ЖЕК  И  РАСКОСОВ  МОЖЕТ  ПРИВЕСТИ  К  ОБРЫВУ  СТЯЖЕК,  ОПОРНЫХ  КРОН-
ШТЕЙНОВ ИЛИ ДРУГИМ ПОЛОМКАМ!



ВНИМАНИЕ:  НЕОБХОДИМЫЕ  ОСОБЕННОСТИ  И  СПОСОБ  РЕГУЛИРОВА-

НИЯ  ПОЛОЖЕНИЯ  МАШИН,  АГРЕГАТИРУЕМЫХ  С  ПОМОЩЬЮ  НАВЕСНЫХ  УСТ-
РОЙСТВ,  В  СООТВЕТСТВИИ  С  ОСОБЕННОСТЯМИ  ВЫПОЛНЕНИЯ  ТЕХНОЛОГИ-
ЧЕСКОГО  ПРОЦЕССА  И  АГРОТЕХНИЧЕСКИМИ  ТРЕБОВАНИЯМИ  УКАЗАНЫ  В
ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ ДАННЫХ МАШИН. ЕСЛИ ТАКОВЫЕ СВЕ-
ДЕНИЯ  ОТСУТСТВУЮТ,  ТО  В  ОБЯЗАТЕЛЬНОМ  ПОРЯДКЕ  ПОЛУЧИТЕ  НЕОБХО-
ДИМУЮ ИНФОРМАЦИЮ У ПРОИЗВОДИТЕЛЯ ИЛИ ПРОДАВЦА МАШИНЫ!



87



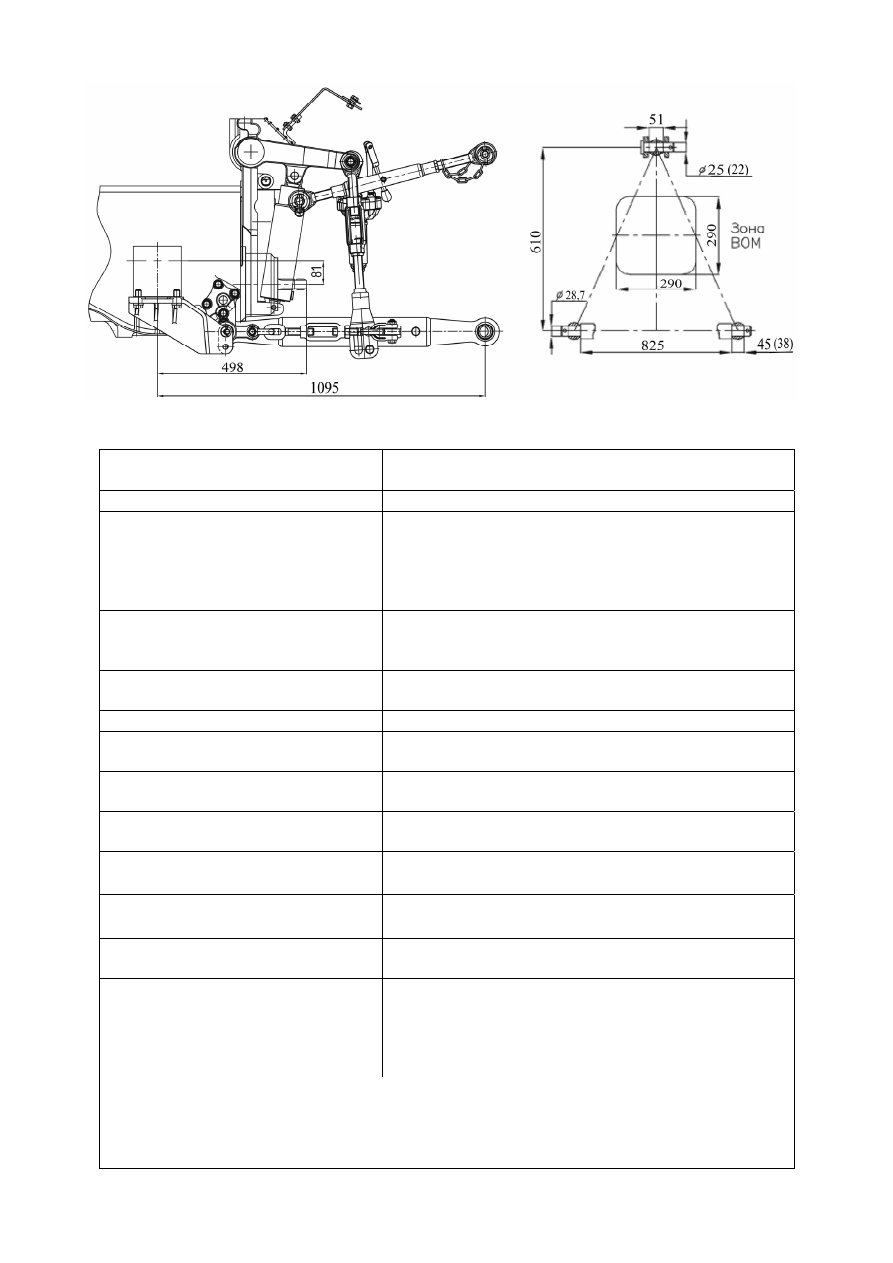

Рисунок 4.3.1 – Схема заднего навесного устройства исполнения НУ-2



           Таблица 4.1 – Основные параметры и присоединительные размеры ЗНУ

НУ-2

Типоразмер (исполнение)

устройства

(рисунок 4.3.1)

1 Категория (по ИСО 730-1)

Категория 2

2 Особенности конструкции

Состоит  из  трех  тяг  (одной  верхней  и  двух

нижних),  шарнирно-соединенных  с  трактором;

свободные  концы  тяг  с  шарнирами  соединя-

ются  при  агрегатировании  с  присоединитель-

ными элементами машины

3 Назначение

Для  подсоединения  (навешивания)  и  агрега-

тирование  сельскохозяйственных  навесных,

полунавесных машин

4 Нижние тяги

Цельные

(по заказу – телескопические)

5 Длина нижних тяг, мм 885
6  Ширина  шарниров  верхней

(нижней) тяги, мм

51 (45) по ИСО 730-1



51 (38) по ГОСТ 10677



7  Диаметр  пальца  заднего

шарнира верхней тяги, мм

25 по ИСО 730-1

22 по ГОСТ 10677



8  Диаметр  отверстия  задних

шарниров нижних тяг, мм

28,7

9  Расстояние  от  торца  хвосто-

вика ВОМ до оси подвеса, мм

597

10 Высота стойки

1)

, мм 610

11  Длина  оси  подвеса  по  за-

плечикам

1)

, мм

825

12 Грузоподъемность устройства,

кН 2

)

:

   а) на оси подвеса;

   б) на вылете 610 мм от оси под-

веса





42

27

____________________________________________________________________________________________________



1)

   Размер относится к агрегатируемой машине.

2)

  Не допускается нагружать ЗНУ нагрузками, превышающими нормы на-

грузок на шины, указанные в подразделе «Выбор оптимального внутреннего дав-

ления в шинах в зависимости от условий работы и нагрузки на оси трактора».





88

 4.3.3

Правила регулировок элементов ЗНУ



4.3.3.1 Стяжки

4.3.3.1.1 Общие сведения



Стяжки  используются  для  ограничения  бокового  раскачивания  нижних  тяг  на-

весного устройства как в транспортном, так и в рабочем положениях. На Вашем трак-

торе могут быть установлены телескопические стяжки или внешние винтовые стяжки.





ВНИМАНИЕ:  ПРИ  ИЗМЕНЕНИИ  ДЛИНЫ  РАСКОСА  НЕОБХОДИМО  ЗАНОВО

ОТРЕГУЛИРОВАТЬ  БЛОКИРОВКИ  СТЯЖЕК  В  ТРАНСПОРТНОМ  И  РАБОЧЕМ  ПО-

ЛОЖЕНИИ. НЕВЫПОЛНЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ОБРЫ-

ВУ ОГРАНИЧИТЕЛЬНЫХ СТЯЖЕК ИЛИ ДРУГИМ ПОЛОМКАМ!



4.3.3.1.2 Телескопические стяжки

Задний конец телескопической стяжки 1 (рисунок 4.3.2) присоединен к нижней

тяге 2, а передний конец – к кронштейну 3.



ВНИМАНИЕ: НА ТРАКТОРАХ «БЕЛАРУС-922.5», ВО ИЗБЕЖАНИЕ ПОЛОМОК,

ТЕЛЕСКОПИЧЕСКИЕ  СТЯЖКИ  ДОЛЖНЫ  БЫТЬ  УСТАНОВЛЕНЫ  ТОЛЬКО  НА  ВТО-

РЫЕ  СНИЗУ  ОТВЕРСТИЯ  КРОНШТЕЙНОВ  (ПОЛОЖЕНИЕ 2 НА  РИСУНКЕ 4.3.3)!

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПОКАЗАННЫЕ НА РИСУНКЕ 4.3.3 ПОЛОЖЕНИЯ

НА КРОНШТЕЙНЕ 1, 3 И 4!







1 – телескопическая стяжка; 2 – нижняя тяга; 3 – кронштейн.

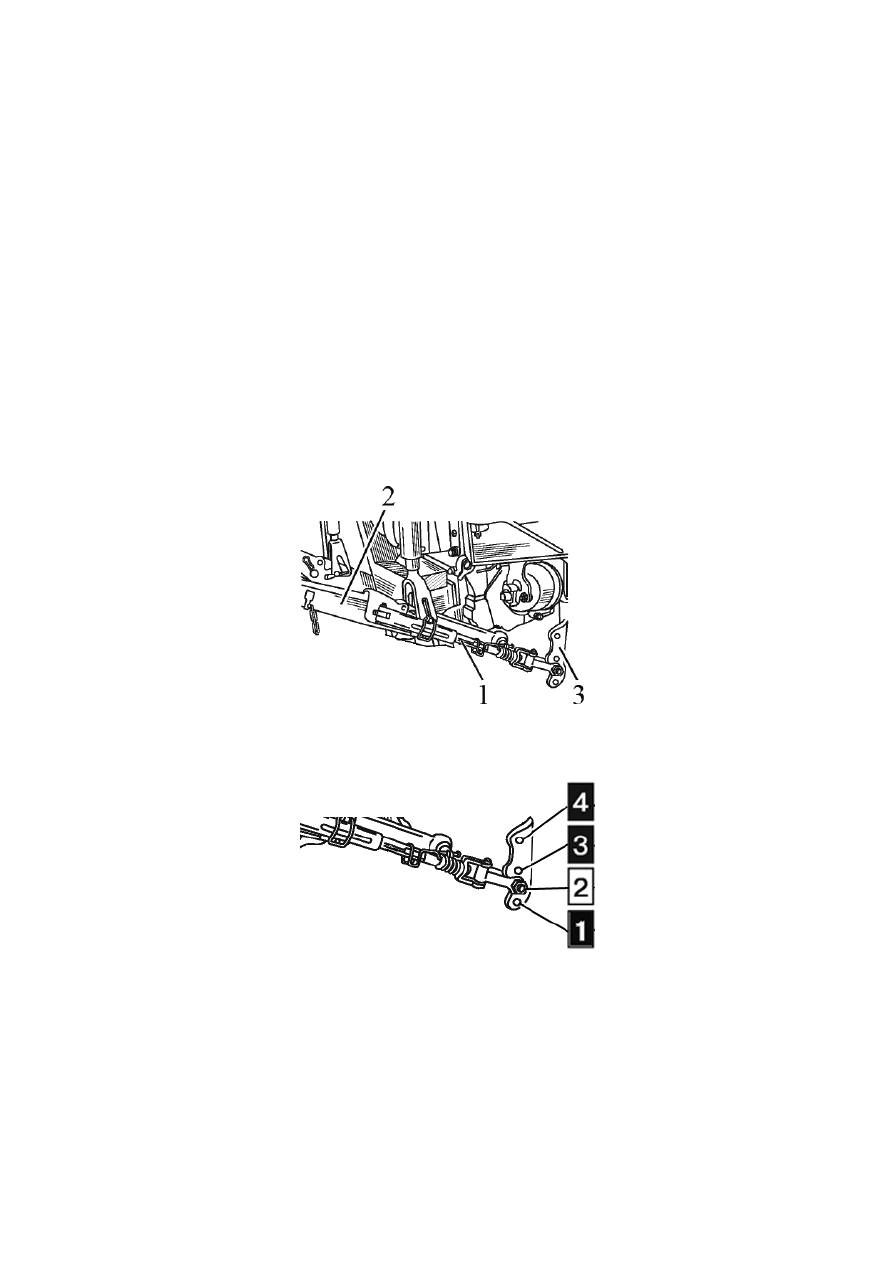

Рисунок 4.3.2 – Установка телескопических стяжек







Рисунок 4.3.3 – Установка заднего конца стяжки в кронштейн



При эксплуатации трактора телескопические стяжки должны быть всегда за-

блокированы в одном из трех положений:

- частичная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в транспортном положении.



При  работе  с  некоторыми  орудиями  необходимо  обеспечить  раскачивание

орудия в каждую сторону не менее 125 мм или на другую величину, в соответствии с

инструкцией  по  эксплуатации  машины  (орудия).  Для  этого  необходимо  выполнить

частичную блокировку стяжек в рабочем положении.
