89

Частичную блокировку стяжек в рабочем положении необходимо выполнять сле-

дующим образом:

- вращая винт 2 (рисунок 4.3.4), установите рукоятку 3 на середине лыски «А»;

- извлеките чеку 5 из стяжки;

- присоедините машину (орудие) к нижним тягам 7 и приподнимите ее до отрыва

от земли;

- установите машину (орудие) симметрично продольной оси трактора;

-  совместив  отверстия  внутренней  трубы 4 с  пазом  наружной  трубы 6, вставьте

чеку 5 в ближайшее к середине паза отверстие внутренней трубы 4;

- подрегулируйте положение чеки 5 вращением винта 2 с помощью рукоятки 3 так,

чтобы чека установилась посередине паза наружной трубы 6.



ВНИМАНИЕ:  УСТАНАВЛИВАЙТЕ  ЧЕКУ 5 (РИСУНОК 4.3.4) ТАК,  ЧТОБЫ  ОНА

РАСПОЛАГАЛАСЬ ПОСЕРЕДИНЕ ПАЗА ИЛИ С МИНИМАЛЬНЫМ СМЕЩЕНИЕМ В СТО-

РОНУ ТРАКТОРА. В ПРОТИВНОМ СЛУЧАЕ МОГУТ БЫТЬ ПОВРЕЖДЕНЫ СТЯЖКИ!



При  междурядной  обработке,  севе  и  некоторых  других  видов  работ  нижние  тяги

навесного устройства необходимо полностью блокировать от поперечных перемещений

во  избежание  повреждения  растений  при  раскачивании  орудия.  Для  этого  необходимо

выполнить полную блокировку стяжек в рабочем положении.

Полную  блокировку  стяжек  в  рабочем  положении  необходимо  выполнять  сле-

дующим образом:

- вращая винт 2 (рисунок 4.3.4), установите рукоятку 3 на середине лыски «А»;

- извлеките чеку 5 из стяжки;

- присоедините машину (орудие) к нижним тягам 7 и приподнимите ее до отрыва

от земли;

- установите машину (орудие) симметрично продольной оси трактора;

-  поверните  рукой  внутреннюю  трубу 4 так,  чтобы  отверстия  в  ней  располагались  в

верхней части трубы;

 -

совместите одно из отверстий внутренней трубы 4 с ближайшим отверстием наруж-

ной трубы 6 и вставьте в них чеку 5;

-  проверьте  величину  бокового  раскачивания  машины  (орудия),  которое  не  должно

превышать 20 мм в каждую сторону;



- если необходимо, отрегулируйте величину бокового раскачивания машины (ору-

дия) вращением винта 2.

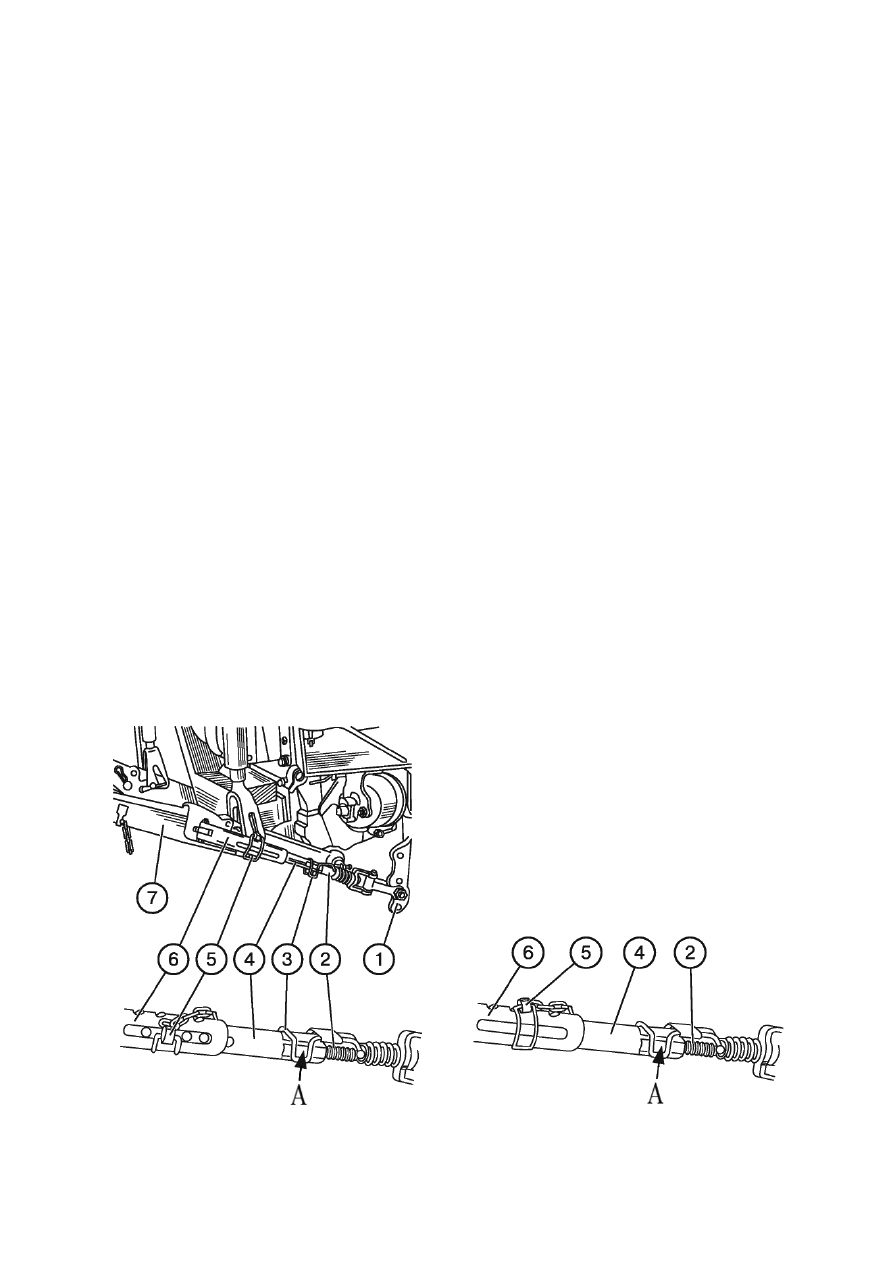

       а) Частичная блокировка телескопических стяжек                    б) Полная блокировка телескопических стяжек



1 – кронштейн; 2 – винт; 3 – рукоятка; 4 – внутренняя труба; 5 – чека; 6 – наружная

труба; 7 – нижняя тяга.



Рисунок 4.3.4 – Частичная и полная блокировка телескопических стяжек



90

При  установке  ЗНУ  в  транспортное  положение  необходимо  выполнить  полную

блокировку стяжек в транспортном положении.

Полную  блокировку  стяжек  в  транспортном  положении  необходимо  выполнять

следующим образом:

- если стяжки были полностью заблокированы в рабочем положении, то при под-

нятом в верхнее положение машины (орудия), необходимо проверить величину бокового

раскачивания машины (орудия), которое не должно превышать 20 мм в каждую сторону.

При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3;

- если стяжки были частично заблокированы в рабочем положении, то необходимо

сначала выполнить полную блокировку стяжек в рабочем положении, как указано выше. За-

тем, при поднятом в верхнее положение машины (орудия), необходимо проверить величину

бокового  раскачивания  машины  (орудия),  которое  не  должно  превышать 20 мм  в  каждую

сторону. При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3.



4.3.3.1.3 Внешние винтовые стяжки

При эксплуатации трактора Внешние винтовые стяжки должны быть всегда за-

блокированы в одном из трех положений:

- частичная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в транспортном положении.



Частичную блокировку стяжек в рабочем положении необходимо выполнять сле-

дующим образом:

- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;

- установите машину (орудие) симметрично продольной оси трактора;

- стяжки должны быть присоединены к нижним отверстиям кронштейнов 1, как по-

казано на виде а) рисунка 4.3.5;

- для получения раскачивания орудия в каждую сторону не менее 125 мм в или в

соответствии  с  инструкцией  по  эксплуатации  машины,  подрегулируйте  длины  стяжек 2

вращением центрального элемента А стяжек.



ВНИМАНИЕ:  ОБЯЗАТЕЛЬНО  ВЫДЕРЖИВАЙТЕ  РАЗМЕР  РАСКАЧИВАНИЯ  МА-

ШИНЫ НЕ МЕНЕЕ 125 ММ, ВО ИЗБЕЖАНИЕ РАЗРЫВА СТЯЖЕК ПРИ ПОДЪЕМЕ МА-

ШИНЫ В ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ!

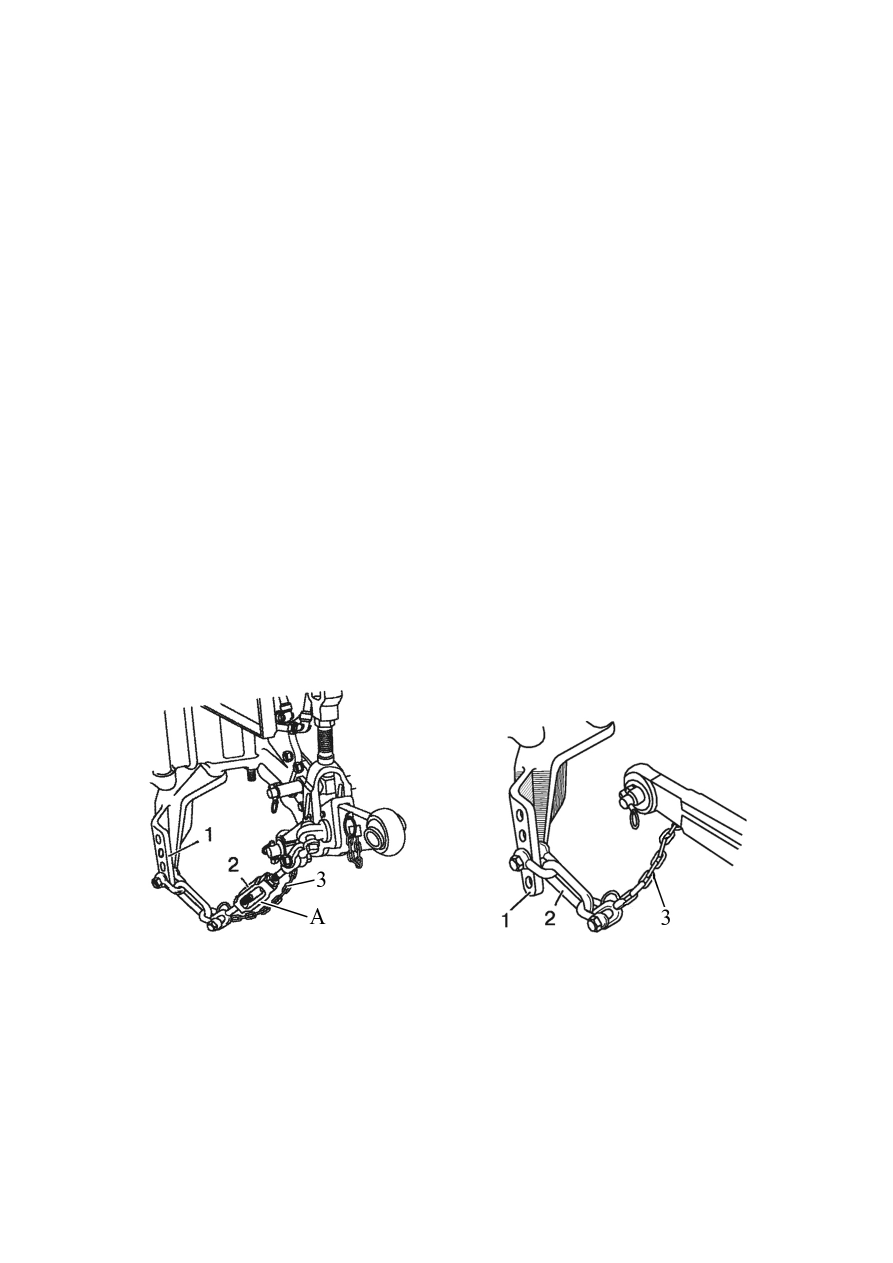

                  а) Частичная блокировка внешних стяжек                          б) Полная блокировка внешних стяжек



1 – кронштейн; 2 – стяжка; 3 – ограничительная цепь.



Рисунок 4.3.5 – Частичная и полная блокировка внешних стяжек



Полную  блокировку  стяжек  в  рабочем  положении  необходимо  выполнять  сле-

дующим образом:

- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;

- установите машину (орудие) симметрично продольной оси трактора;

- стяжки должны быть присоединены ко вторым снизу отверстиям кронштейнов 1,

как показано на виде б) рисунка 4.3.5;

-  проверьте  величину  бокового  раскачивания  машины  (орудия),  которое  не  должно

превышать 20 мм в каждую сторону;



- для ограничения раскачивания орудия в каждую сторону не более 20 мм подре-

гулируйте длины стяжек 2 вращением центрального элемента А стяжек.



91

При  установке  ЗНУ  в  транспортное  положение  необходимо  выполнить  полную

блокировку стяжек в транспортном положении.

- если стяжки были частично заблокированы в рабочем положении, то при поднятом

в верхнее положение машины (орудия) необходимо вращением центрального элемента А

стяжек максимально укоротить длины стяжек 2. Затем проверить величину бокового раска-

чивания машины (орудия), которое не должно превышать 20 мм в каждую сторону. При не-

обходимости еще уменьшите длины стяжек 2 вращением центрального элемента А стяжек;

- если стяжки были полностью заблокированы в рабочем положении, то при под-

нятии в верхнее положение машины (орудия) блокировка стяжек в транспортном поло-

жении обеспечивается автоматически.



ВНИМАНИЕ:  ПРИ  УСТАНОВЛЕННЫХ  НА  ТРАКТОРЕ  ВНЕШНИХ  ВИНТОВЫХ

СТЯЖКАХ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДВА ВЕРХНИХ ОТВЕРСТИЯ КРОНШТЕЙ-

НА 1 (РИСУНОК 4.3.5).



4.3.3.2 Раскос

На тракторе могут быть установлены два типа раскосов: винтовой и шестеренчатый.

По заказу может быть установлена одна из трех комплектаций пары раскосов:

- два шестеренчатых раскоса;

- один шестеренчатый раскос (с правой стороны по ходу трактора) и один винто-

вой раскос;

- два винтовых раскоса.



Винтовой раскос представлен на рисунке 4.3.6.

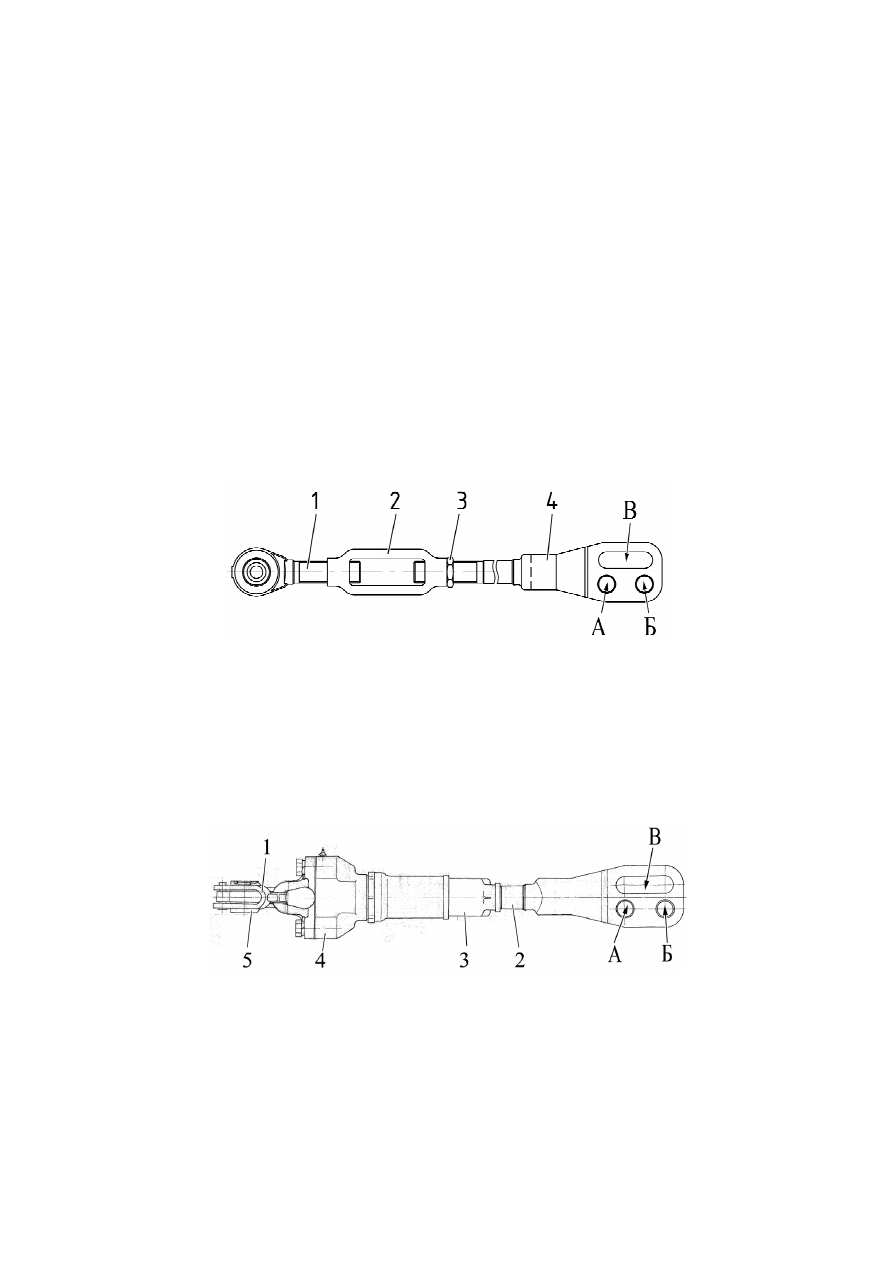

1 – винт с шарниром; 2 – стяжка; 3 – контргайка; 4 – вилка.



Рисунок 4.3.6 – Винтовой раскос



Регулировку длины винтового раскоса производить в следующей последовательности:

- отвернуть контргайку 3;

- вращая стяжку 2 по часовой или против часовой стрелки изменить длину раскоса;

- отрегулировав длину раскоса, законтрить винтовое соединение контргайкой 3.



Шестеренчатый раскос представлен на рисунке 4.3.7.

Регулировка длины раскоса производится с помощью вращения рукоятки 5 по ча-

совой или против часовой стрелки.





1 – рукоятка; 2 – вилка; 3 – труба; 4 – корпус; 5 – серьга.



Рисунок 4.3.7 – Шестеренчатый раскос



Длина раскосов (как винтового, так и и шестеренчатого) регулируется в пределах от

540 до 625 мм. В состоянии отгрузки с завода раскосы отрегулированы на длину 585 мм.

Для ускорения изменения длины раскосов на их вилке предусмотрены два отвер-

стия (А и Б на рисунках 4.3.6 и 4.3.7) под установку пальца. Для копирования рельефа

обрабатываемого участка поля при работе с широкозахватными машинами и во избежа-

ние  повреждения  раскосов  соедините  раскосы  с  нижними  тягами  через  пазы  (В  на  ри-

сунках 4.3.6 и 4.3.7). Пазы вилки раскоса при этом должны быть позади отверстия по хо-

ду трактора избежание повреждения раскоса.

При работе с сельхозорудиями отрегулируйте длину правого раскоса на глубину обработки.



92

4.3.3.3 Верхняя тяга

Верхняя тяга представлена на рисунке 4.3.8.

Длина верхней тяги может быть отрегулирована в пределах от 500 до 740 мм.

Регулировку длины верхней тяги производить в следующей последовательности:

- отвернуть контргайку 4 (рисунок 4.3.8);

-  вращая  рукоятку 3 трубы 2 по  часовой  или  против  часовой  стрелки  изменить

длину верхней тяги;

- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 4.

Для присоединения верхней тяги к орудию использовать палец 6 заднего шарни-

ра, для фиксации пальца установить на него чеку с кольцом 7.

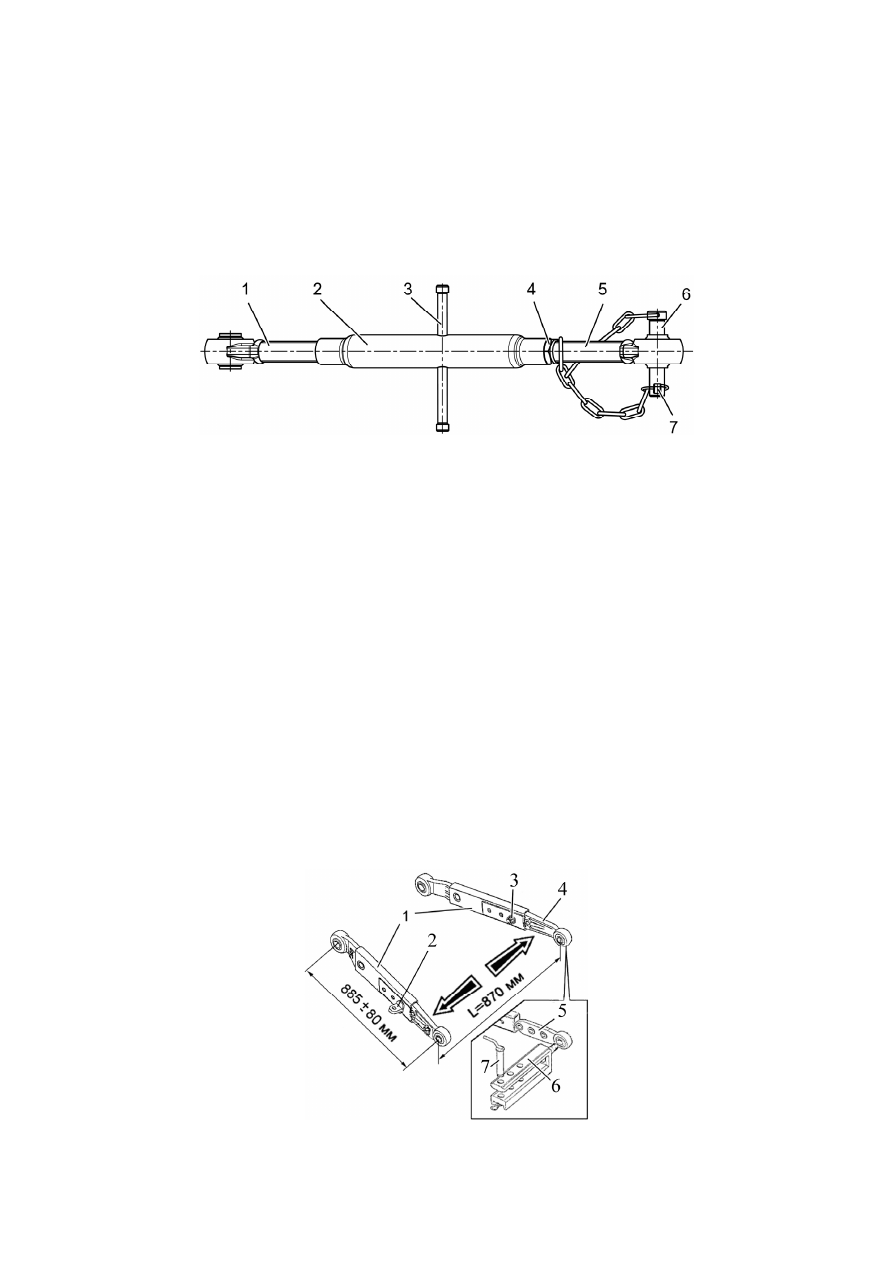

1 – винт с шарниром передний; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с

шарниром задний; 6 – палец; 7 – чека с кольцом.



Рисунок 4.3.8 – Верхняя тяга



4.3.3.4 Нижние тяги

4.3.3.4.1 Общие сведения

Трактора «БЕЛАРУС-922.5» могут комплектоваться следующими типами нижних тяг:

- цельными с шарнирами или, по заказу, с захватами;

- телескопическими с шарнирами.



4.3.3.4.2 Телескопические нижние тяги и двойная поперечина

Взамен  ЗНУ  с  цельными  нижними  тягами  трактора  «БЕЛАРУС-922.5»  могут  ком-

плектоваться  усиленным  ЗНУ  с  телескопическими  нижними  тягами,  которые  устанавли-

ваются на оси Ø 35 мм вместо оси Ø 32 мм. При необходимости, длину телескопических

тяг можно регулировать ступенчато в пределах ± 80 мм от среднего положения (получае-

мые длины тяг – 805 мм, 885 мм, 965 мм), при этом будет изменяться грузоподъемность

ЗНУ (805 мм – наибольшая грузоподъемность, 965 мм – наименьшая грузоподъемность).

Для установки требуемой длины нижней тяги необходимо выполнить следующее:

- отвернуть гайку 3 (рисунок 4.3.9) и извлечь проушину 2;

 -

переместить  задний  конец 4 телескопической  тяги  в  требуемое  положение,  ус-

тановить проушину в соответствующее отверстие и закрутить гайку;

 -

аналогичным образом установить требуемую длину второй тяги.

            Проушины 2 должны быть установлены только на те отверстия, как показано на рисунке 4.3.9.







1 – передний конец телескопической тяги; 2 – проушина; 3 – гайка; 4 – задний конец теле-

скопической тяги; 5 – наконечник двойной поперечины; 6 – двойная поперечина; 7 – шкворень.



Рисунок 4.3.9 – Установка двойной поперечины на телескопические тяги
