93

Примечание – на  рисунке 4.3.9 показано  положение  телескопических  тяг  на

длину 885 мм.



Для работы с прицепными сельхозмашинами к телескопическим нижним тягам

взамен  поперечины  ТСУ-1  по  заказу  может  быть  установлена  двойная  поперечина
ТСУ-1Ж-01 6 (рисунок 4.3.9) со шкворнем 7. При этом ее наконечники 5 устанавли-
ваются  взамен  задних  концов  тяг 4 (проушина  устанавливается  на  средние  отвер-
стия  наконечников 5 двойной  поперечины).  Расстояние  от  торца  ВОМ  до  шкворня
(точки сцепки) в такой комплектации будет равным 400 мм. При необходимости, это
расстояние  можно  регулировать  ступенчато  в  пределах ± 80 мм  от  среднего  поло-
жения с помощью изменения длины телескопических тяг.



Примечание – Основные  параметры  и  характеристики  ТСУ-1Ж-01  представ-

лены в подразделе 4.4 «Тягово-сцепные устройства».



4.3.4

Навешивание орудий на трактор



При навешивании орудий на трактор убедитесь в том, что в зоне навески ору-

дия никого нет. С помощью органов управления ЗНУ опустите нижние тяги в нужное
положение и соедините шарниры нижних тяг с орудием, а затем, с помощью пальца,
шарнир верхней тяги. Для регулировки орудия в поперечной плоскости используйте
правый раскос. Регулировку в продольной плоскости для выравнивания глубины хо-
да передних и задних рабочих органов навесного орудия обеспечивайте изменением
длины верхней тяги, вращая трубу тяги в соответствующую сторону.

Окончательную регулировку машин производите в поле.
Перед началом работы проверьте, чтобы:
- детали трактора не находились в опасной близости от элементов орудия;
-  верхняя  тяга  не  касалась  ограждения  ВОМ  при  самом  нижнем  положении

орудия;

- карданный привод от ВОМ не был чрезмерно длинным, с большими углами

шарниров и чтобы не было распорных усилий;

- ограждение ВОМ не касалось ограждения карданного привода машины;
- медленно поднимите орудие и проверьте наличие зазоров между трактором

и орудием в поднятом положении;

- проверьте наличие требуемого бокового качания нижних тяг и, если необхо-

димо, отрегулируйте с помощью стяжек.



ПРЕДОСТЕРЕЖЕНИЕ:  НЕКОТОРОЕ  НАВЕСНОЕ  ИЛИ  ПОЛУНАВЕСНОЕ

ОБОРУДОВАНИЕ МОЖЕТ КАСАТЬСЯ КАБИНЫ И ПОВРЕЖДАТЬ  ЕЕ. ЭТО МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СТЕКОЛ КАБИНЫ И К ТРАВМИРОВАНИЮ ОПЕРА-
ТОРА. ПРОВЕРЬТЕ НАЛИЧИЕ ДОСТАТОЧНОГО ЗАЗОРА (НЕ МЕНЕЕ 100 ММ) МЕ-
ЖДУ ПОДНЯТЫМ В ВЕРХНЕЕ ПОЛОЖЕНИЕ ОРУДИЕМ И КАБИНОЙ ОПЕРАТОРА!



Навешивание  машин  (орудий)  на  трактор  осуществляйте  также  посредством

автоматической  сцепки  СА-1,  присоединяемой  к  навесному  устройству  трактора  в
трех точках (два задних шарнира нижних тяг и задний шарнир верхней тяги).



94

4.4 Тягово-сцепные устройства



 4.4.1

Общие сведения



Тягово-сцепное  устройство  трактора  «БЕЛАРУС - 922.5» может  комплекто-

ваться  сцепными  элементами  ТСУ-2В (тяговая вилка короткая),  ТСУ-ЗВ  (тяговая
вилка  длинная),   ТСУ-2Р      (тяговое  устройство  «питон»),   ТСУ-1 (поперечина),
ТСУ-1Ж-01 (двойная поперечина)   и    ТСУ-1М-01 (тяговый брус),    обеспечивающих
агрегатирование    и    транспортирование    прицепных    и    полуприцепных    ма-
шин,     присоединительные      устройства     которых     соответствуют     следую-
щим     требованиям:

- совместимость по присоединительным размерам;
- машины имеют жесткие прицепные устройства;
- дышла прицепов оборудованы устройством, облегчающим сцепку-расцепку с

тягово-сцепным устройствами трактора;

- прицепные устройства полуприцепов имеют регулируемую опору.




ТСУ-1Ж-01 (двойная поперечина) может устанавливаться только на трактор с

ЗНУ, оборудованным телескопическими нижними тягами.



Трактор   «БЕЛАРУС - 922.5»   имеет   заднее   специальное  монтажное  уст-

ройство   лифтового   типа  в   виде   вертикальных   направляющих   пластин   с
рядом   отверстий,   которое   крепится   к   задней   привалочной   плоскости   корпу-
са   заднего   моста.   Данное   устройство   предназначено   для   крепления   тягово-
сцепных      устройств     и     позволяет      регулировать      положение     ТСУ-2В  (тяговой
вилки  короткой),  ТСУ-2Р  (тягового  устройства  «питон»)  и      ТСУ-3В  (тяговой  вилки
длинной)  по   высоте.



Схема вариантов установки ТСУ-2В (тяговой вилки короткой) представлена на

рисунке 4.4.1.



Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной) представлена на

рисунке 4.4.2.



Схема  вариантов  установки  ТСУ-2Р  (тягового  устройства  «питон»)  представ-

лена на рисунке 4.4.3.



Схема установки ТСУ-1М-01 (тягового бруса) представлена на рисунке 4.4.4.



Схема установки ТСУ-1 (поперечины) представлена на рисунке 4.4.5.



Схема установки ТСУ-1Ж-01 (двойной поперечины)   представлена на рисунке

4.4.6.





Основные  параметры  тягово-сцепных  устройств,  указанные  в  таблицах 4.2,

4.3, 4.4, 4,5, 4.6, 4,7 и  на  рисунках 4.4.1, 4.4.2, 4.4.3, 4.4.4, 4.4.5, 4.4.6 даны  при  ус-
тановленных  на  тракторе  задних  шинах  стандартной комплектации  ((18.4R34 –
как одинарных,  так  и  сдвоенных)   при  стандартных  статических  радиусах,  ука-
занных  изготовителем шин.





95

4.4.2 Тягово-сцепное устройство ТСУ-2В (тяговая вилка короткая)







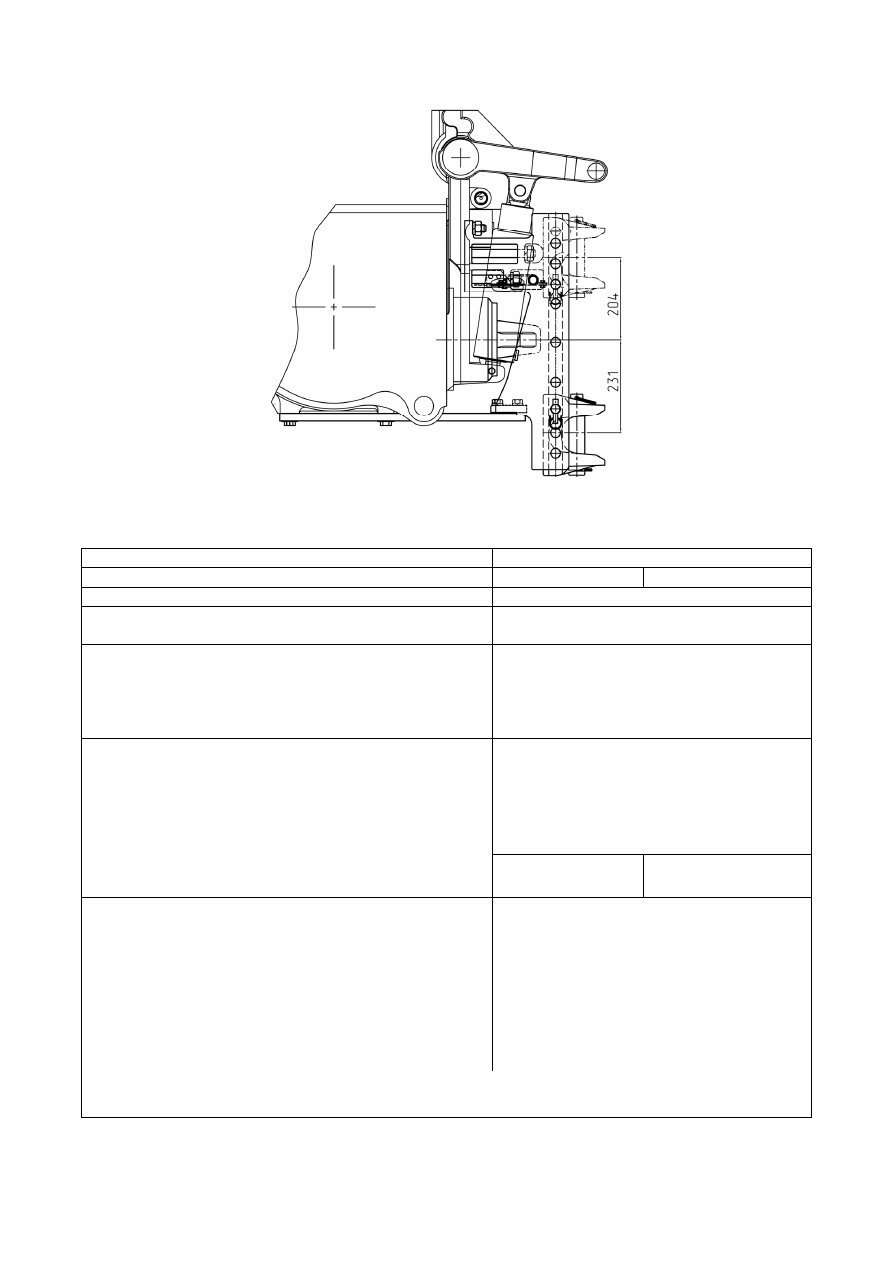

Рисунок 4.4.1 – Схема вариантов установки ТСУ-2В (тяговой вилки короткой)



Таблица 4.2 – Основные  параметры  и  присоединительные  размеры  ТСУ-2В

(тяговой вилки короткой)

Типоразмер (исполнение)

ТСУ-2В (тяговая вилка короткая)

1 Вариант

Вилка ИСО

Вилка ГОСТ

2 Место установки

Устройство лифтовое заднее

3 Особенности конструкции

Невращающаяся,  с  возможностью

изменения положения по высоте

4 Назначение

Для  подсоединения  и  агрегатирова-

ние  сельскохозяйственных  прицеп-

ных и полуприцепных машин с ходо-

выми  колесами,  в  том  числе  типа

тракторных полуприцепов


40

85

5 Размеры вилки ТСУ, мм:

  а) диаметр присоединительного пальца

  б) высота зева вилки

  в) глубина зева вилки

70

  г)  положение  вилки

1)

  для  машин  с  приводом

от заднего ВОМ

Крайнее нижнее, как показано на

рисунке 4.4.1

  д)  расстояние  от  торца  заднего  ВОМ  до  оси

присоединительного пальца

110

160

6 Прицепное устройство для присоединения к ТСУ:



  а) тип

Жесткое, со сцепной петлей

  б)  вертикальная  нагрузка  в  точке  сцепки,  кН,

не более

20

  в) угол поворота прицепного устройства машины

в горизонтальной плоскости, градусов, не менее

±60

  г) тип предохранительного устройства

Цепь страховая (трос)

2)



  д)  место  присоединения  предохранительного

устройства на тракторе

Отверстия лифтового устройства

_________________________________________________________________________________________________



1)

Рекомендуемое.

2)

Принадлежность машины.





ВНИМАНИЕ:  ЗАПРЕЩАЕТСЯ  УСТАНАВЛИВАТЬ  ВИЛКУ  ТСУ-2В  В  ПОЛОЖЕ-

НИЯ, ПРИ КОТОРЫХ ЕЁ ТЕЛО ВЫСТУПАЕТ ЗА КРАЙ КРОНШТЕЙНА ТСУ (ВВЕРХ

ИЛИ ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ.





96

4.4.3 Тягово-сцепное устройство ТСУ-ЗВ (тяговая вилка длинная)





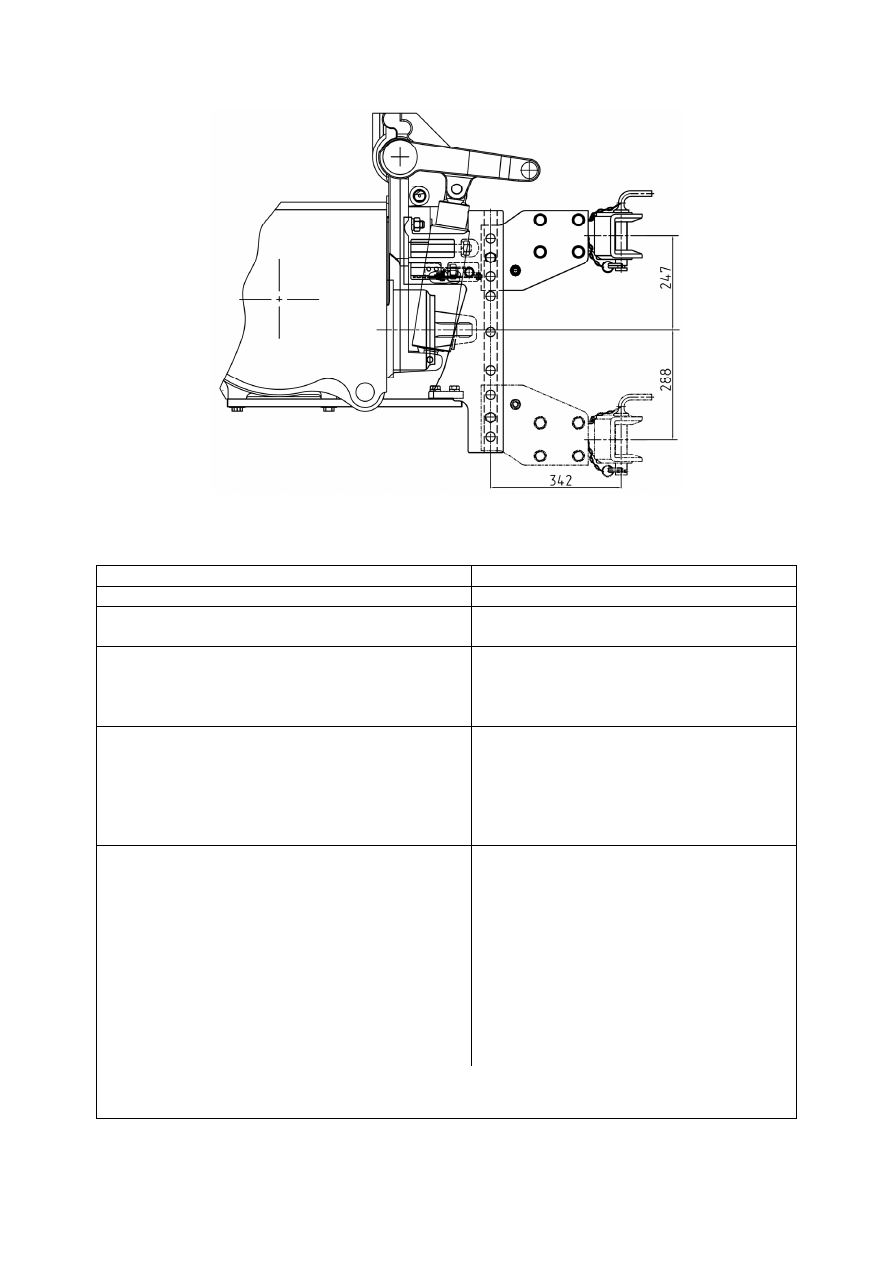

Рисунок 4.4.2 – Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной)





Таблица 4.3 – Основные параметры и присоединительные размеры ТСУ-ЗВ

(тяговой вилки длинной)

Типоразмер (исполнение)

ТСУ-3В (тяговая вилка длинная)

1 Место установки

Устройство лифтовое заднее

2 Особенности конструкции

Вращающаяся,  с  возможностью  из-

менения положения по высоте

3 Назначение

Агрегатирование  прицепных  сель-

скохозяйственных  машин,  а  также

машин  типа  тракторных  прицепов,

имеющих сцепные петли

4 Размеры вилки ТСУ, мм:

   а) диаметр присоединительного пальца

   б)  положение  вилки

1)

  для  машин  с  при-

водом от заднего ВОМ

   в)  расстояние  от  торца  заднего  ВОМ  до

оси присоединительного пальца



30

Крайнее нижнее, как показано

на рисунке 4.4.2



400

5  Прицепное  устройство  для  присоедине-

ния к ТСУ



  а) тип

Жесткое, со сцепной петлей

  б)  вертикальная  нагрузка  в  точке  сцепки,

кН, не более

12

  в)  угол  поворота  прицепного  устройства

машины  в  горизонтальной  плоскости,  гра-

дусов, не менее

±60

  г) тип предохранительного устройства

Цепь страховая (трос)

2)



  д) место присоединения предохранитель-

ного устройства на тракторе

Отверстия лифтового устройства

__________________________________________________________________________________________________



1)

 Рекомендуемое.

2)

Принадлежность машины.



ВНИМАНИЕ:  ЗАПРЕЩАЕТСЯ  УСТАНАВЛИВАТЬ  ВИЛКУ  ТСУ-3В  В  ПОЛОЖЕ-

НИЯ, ПРИ КОТОРЫХ ЕЁ НАПРАВЛЯЮЩИЕ ВЫСТУПАЮТ ЗА КРАЙ КРОНШТЕЙНА

ТСУ (ВВЕРХ ИЛИ ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ.
