97

4.4.4 Тягово-сцепное устройство ТСУ-2Р (тяговое устройство «питон»)





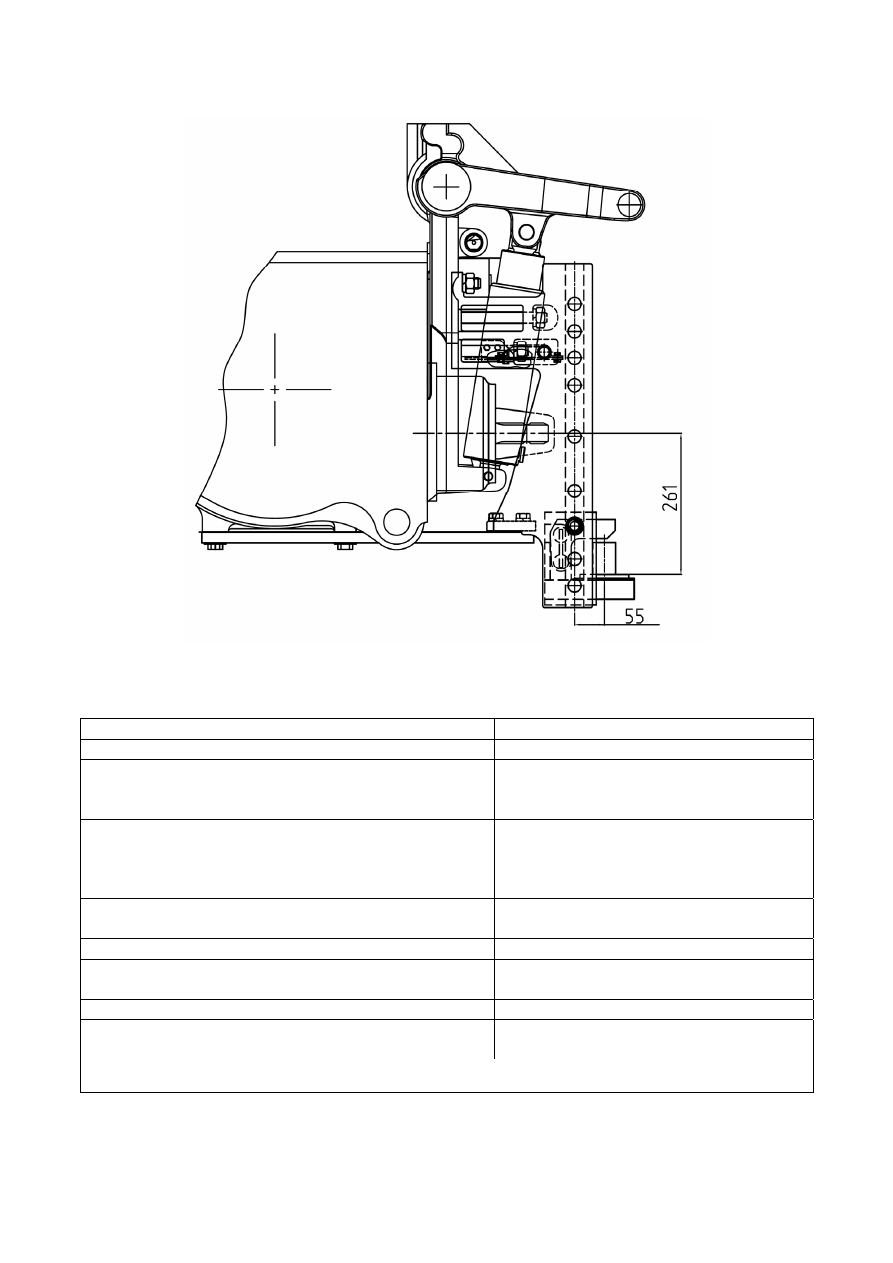

Рисунок 4.4.3 – Схема вариантов установки ТСУ-2Р (тягового устройства «питон»)





Таблица 4.4 – Основные  параметры  и  присоединительные  размеры  ТСУ-2Р

(тягового устройства «питон»)

Типоразмер (исполнение)

ТСУ-2Р (тяговое устройство «питон»)

1 Место установки

Устройство лифтовое заднее

2 Особенности конструкции

Консольно  закрепленный  присоеди-

нительный  палец  с  возможностью

вертикального перемещения

3 Назначение

Агрегатирование

полуприцепных

сельскохозяйственных  машин,  а

также  машин  типа  тракторных  полу-

прицепов, имеющих сцепные петли

4 Расстояние от торца ВОМ до оси присоеди-

нительного пальца, мм

108

5 Диаметр присоединительного пальца, мм

40

6 Вертикальная нагрузка на ТСУ в точке сцепки,

не более, кН

20

7 Тип предохранительного устройства

Цепь страховая (трос)

1)



8 Место присоединения предохранительного

устройства на тракторе

Отверстия лифтового устройства

____________________________________________________________________________________________________________



1)

Принадлежность машины.



ВНИМАНИЕ:  ЗАПРЕЩАЕТСЯ  УСТАНАВЛИВАТЬ  ДАННОЕ  УСТРОЙСТВО  В

КРАЙНИЕ НИЖНИЕ ПОЛОЖЕНИЕ, ПРИ КОТОРОМ ОНО ВЫСТУПАЕТ ЗА ПРЕДЕЛЫ

КРОНШТЕЙНА ТСУ.



98

4.4.5 Тягово-сцепное устройство ТСУ-1М-01 (тяговый брус)







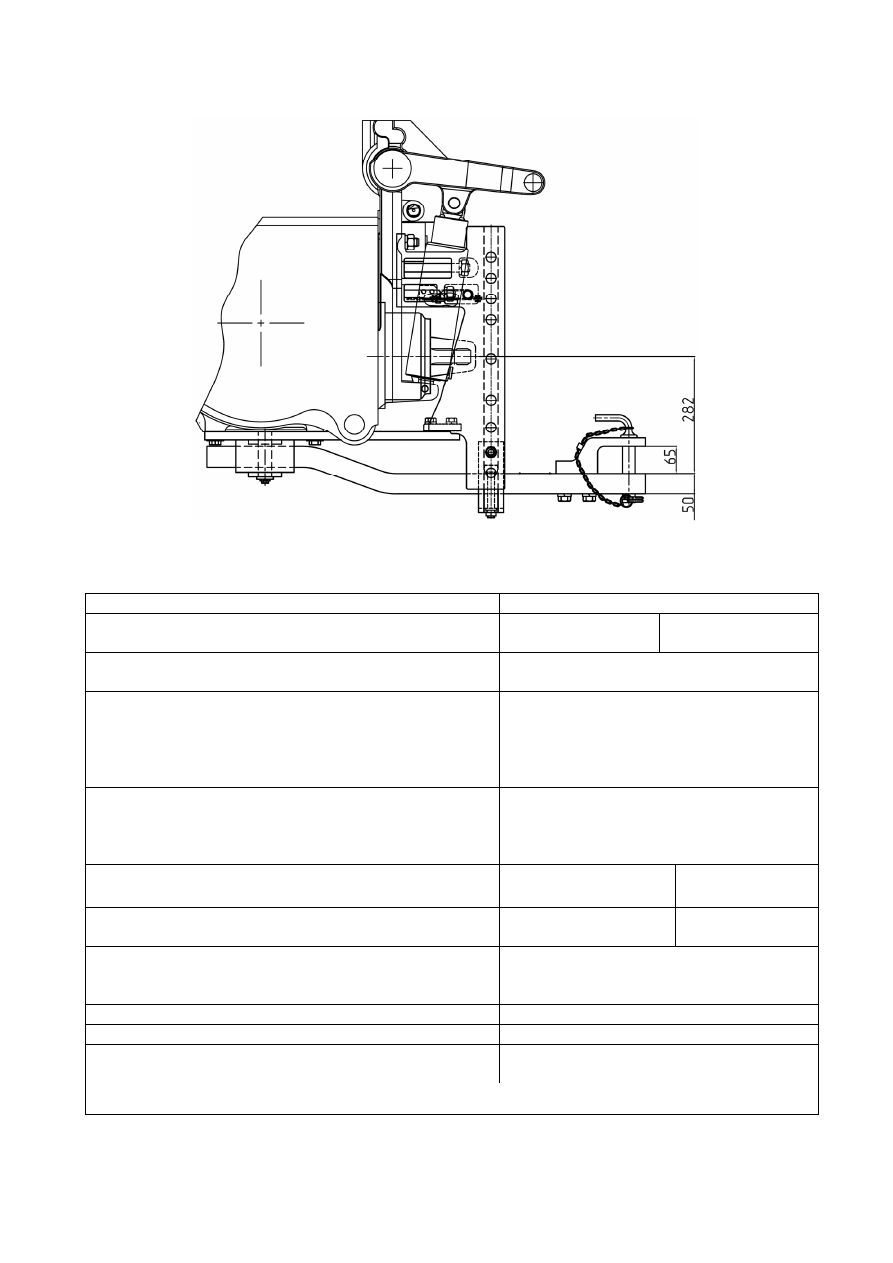

Рисунок 4.4.4 – Схема вариантов установки ТСУ-1М-01 (тягового бруса)



Таблица 4.5 – Основные параметры и присоединительные размеры ТСУ-1М-01

(тягового бруса)

Типоразмер (исполнение)

ТСУ-1М-01 (тяговый брус)

1 Вариант

Первое

положение

Второе

положение

2 Место установки

В нижней части корпуса заднего мос-

та и устройства лифтового заднего

3 Назначение

Для  подсоединения  и  агрегатиро-

вание  сельскохозяйственных  при-

цепных  и  полуприцепных  машин  с

ходовыми  колесами,  кроме  трак-

торных прицепов и полуприцепов

4 Особенности конструкции

Брус  тяговый  с  с  возможностью

изменения  горизонтального  поло-

жения  по  отношению  к  торцу  зад-

него ВОМ

5 Расстояние от торца ВОМ до оси присоеди-

нительного пальца, мм

400 500

6 Вертикальная нагрузка на ТСУ в точке сцеп-

ки, не более, кН

12 8

7 Угол  поворота  прицепного  устройства  ма-

шины  в  горизонтальной плоскости,  градусов,

не менее

±60

8 Диаметр присоединительного пальца, мм 30

9 Тип предохранительного устройства

Цепь страховая (трос)

1)



10 Место присоединения предохранительного

устройства на тракторе

Отверстия лифтового устройства

___________________________________________________________________________________________________________



1)

Принадлежность машины.





ВНИМАНИЕ: УСТАНОВКА НАКЛАДКИ НА ТЯГОВОМ БРУСЕ СНИЗУ (С ПЕРЕ-

ВОРОТОМ)  ДЛЯ  УМЕНЬШЕНИЯ  ВЫСОТЫ  РАСПОЛОЖЕНИЯ  ВИЛКИ  ОТНОСИ-

ТЕЛЬНО ОПОРНОЙ ПОВЕРХНОСТИ НЕ ДОПУСКАЕТСЯ!



99

4.4.6 Тягово-сцепное устройство ТСУ-1 (поперечина)







Рисунок 4.4.5 – Схема установки ТСУ-1 (поперечины)



Таблица 4.6 – Основные  параметры  и  присоединительные  размеры  ТСУ-1

(поперечины)



Типоразмер (исполнение)

ТСУ-1 (поперечина)

1 Место установки

На ось подвеса заднего навесного
устройства

2 Особенности конструкции

Поперечина тяговая на ось подве-
са заднего навесного устройства

3 Назначение

Для  подсоединения  и  агрегатиро-
вание  прицепных,  полуприцепных
и  полунавесных  сельскохозяйст-
венных  машин,  имеющих  сцепные
вилки

4 Расстояние от торца ВОМ до оси отвер-
стий, мм

595

5 Диаметр отверстий  в поперечине под
присоединительный палец, мм

32,5

6 Вертикальная нагрузка на ТСУ в точке
сцепки, не более, кН

3,5

7 Тип предохранительного устройства

Цепь страховая (трос)

1)



8 Место присоединения предохранительно-
го устройства на тракторе

Отверстия лифтового устройства

__________________________________________________________________________________________________________


1)

Принадлежность машины.





100

4.4.7 Тягово-сцепное устройство ТСУ-1Ж-01 (двойная поперечина)









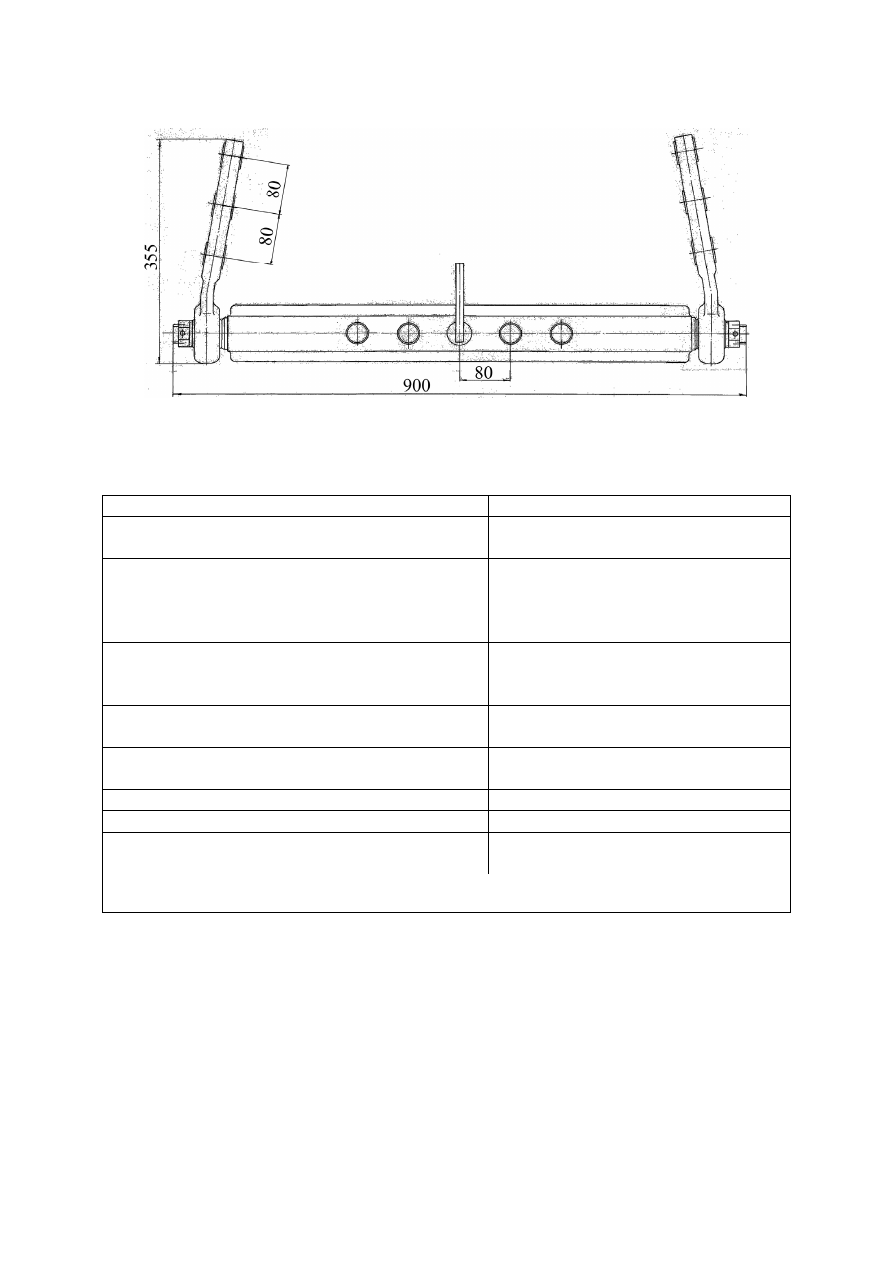

Рисунок 4.4.6 – Схема установки ТСУ-1Ж-01



Таблица 4.7 – Основные параметры и присоединительные размеры ТСУ-1Ж-01

(двойной поперечины)



Типоразмер (исполнение)

ТСУ-1Ж-01 (двойная поперечина)

1 Место установки

На задние концы телескопических

нижних тяг

2 Назначение

Для  подсоединения  и  агрегатиро-
вание  прицепных  и  полунавесных
сельскохозяйственных

машин,

имеющих сцепные петли

3 Расстояние от торца ВОМ до центра
шкворня поперечины, мм

320, 400, 480





4 Диаметр отверстий  в поперечине под
присоединительный палец, мм

32,5

5 Вертикальная нагрузка на ТСУ в точке
сцепки, не более, кН

12

6 Диаметр шкворня, мм

30

7 Тип предохранительного устройства

Цепь страховая (трос)

1)



8 Место присоединения предохранительно-
го устройства на тракторе

Свободные от установки шкворня
отверстия двойной поперечины

_______________________________________________________________________________________________________________________________________________





1)

Принадлежность машины.
