МАГИСТРАЛЬ ПНЕВМОПОДВЕШИВАНИЯ ВАГОНОВ 81-740, 81-741 РУСИЧ





КЛАПАН  ОГРАНИЧИТЕЛЬНЫЙ 109





Клапан ограничительный 109 предназначен для ограничения расхода воздуха в системе пневматического рессорного подвешивания при динамическом взаимодействии кузова и ходовой части в движении (периоды времени, когда двери вагона закрыты) с целью исключения возможности автоколибаний кузова и быстрого восстановления заданной высоты рабочего подъема кузова относительно головок рельсов на станциях при быстром изменении загрузки вагона. Установлены в

магистралях управления рессорами.

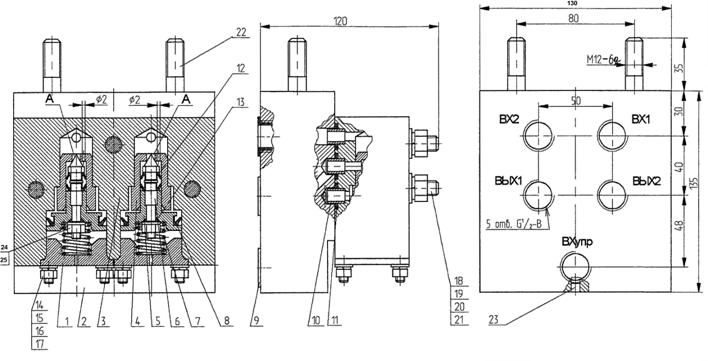

Действие клапана основано на изменении внутреннего проходного сечения в зависимости от подачи управляющего давления. Наименование, обозначение и взаимодействие узлов и деталей приведены на рисунке

                           1, 23 – заглушка                                                         9. – пробка

                           2. – кронштейн                                                         10. – ниппель

                           3. – корпус                                                                11. – уплотнение

                           4. – седло                                                                  12. – манжета воздухораспределителя

                           5. – гнездо                                                                 13. – кольцо

                           6. – клапан                                                                14, 18, 25 – гайка

                           7. – пружина                                                            15, 16, 19, 20, 24 – шайба

                            8. – манжета                                                            17, 21, 22 – шпилька



Состав изделия:

Клапан состоит из кронштейна 2 и съемной пневматической, соединенных шпильками 21 и гайками 18 через уплотнения 11. Кронштейн 2 - несъемная с вагона часть клапана с присоединительными отверстиями G1/2-B для трубопроводов к пневморессорам, (ПР1 и ПР2), регулятору положения кузова (Р1 и Р2) и клапану переключательному (КП).

Пневматическая часть клапана включает в себя корпус 3 с двумя подпружиненными поршнями, состоящими из клапана 6 с манжетами 12 и гнезда 5 с манжетой 8, закрытый заглушками 1.

При отсутствии управляющего давления сжатого воздуха co стороны КП воздух от Р1 и Р2 поступает в ПР1 и ПР2 через калиброванное отверстие диаметром 2 мм, т.к. под действием пружины 7 клапан 6 перекрывает отверстие А диаметром 5,5 мм.

При подаче управляющего давления сжатого воздуха со стороны КП клапаны 6 отжимаются и открывают отверстия А для прохода воздуха, обеспечивая при этом сообщение между ПР и Р через отверстие (суммарное), эквивалентное 6 мм.
