Электросистема катка АМКОДОР 6712В

1.2.12

Электросистема катка АМКОДОР 6712В

1.2.12.1 Общие сведения

Электросистема катка (рисунок 13) имеет напряжение 24 В постоянного тока и выполнена по однопроводной схеме, где в качестве минусового провода используется металлический корпус машины.

Электросистема катка предназначена для электростартерного запуска двигателя, контроля режимов работы двигателя, гидросистемы, системы охлаждения, освещения.

Электросистема состоит из источников электропитания, устройств пуска двигателя, элементов контроля работы двигателя, устройств освещения, световой и звуковой сигнализации, элементов защиты электрических цепей от коротких замыканий.

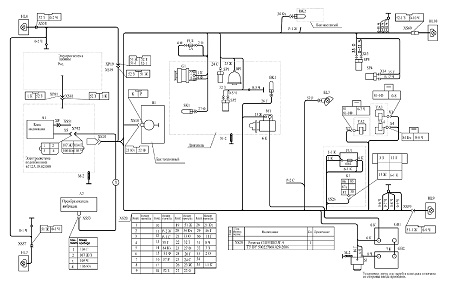

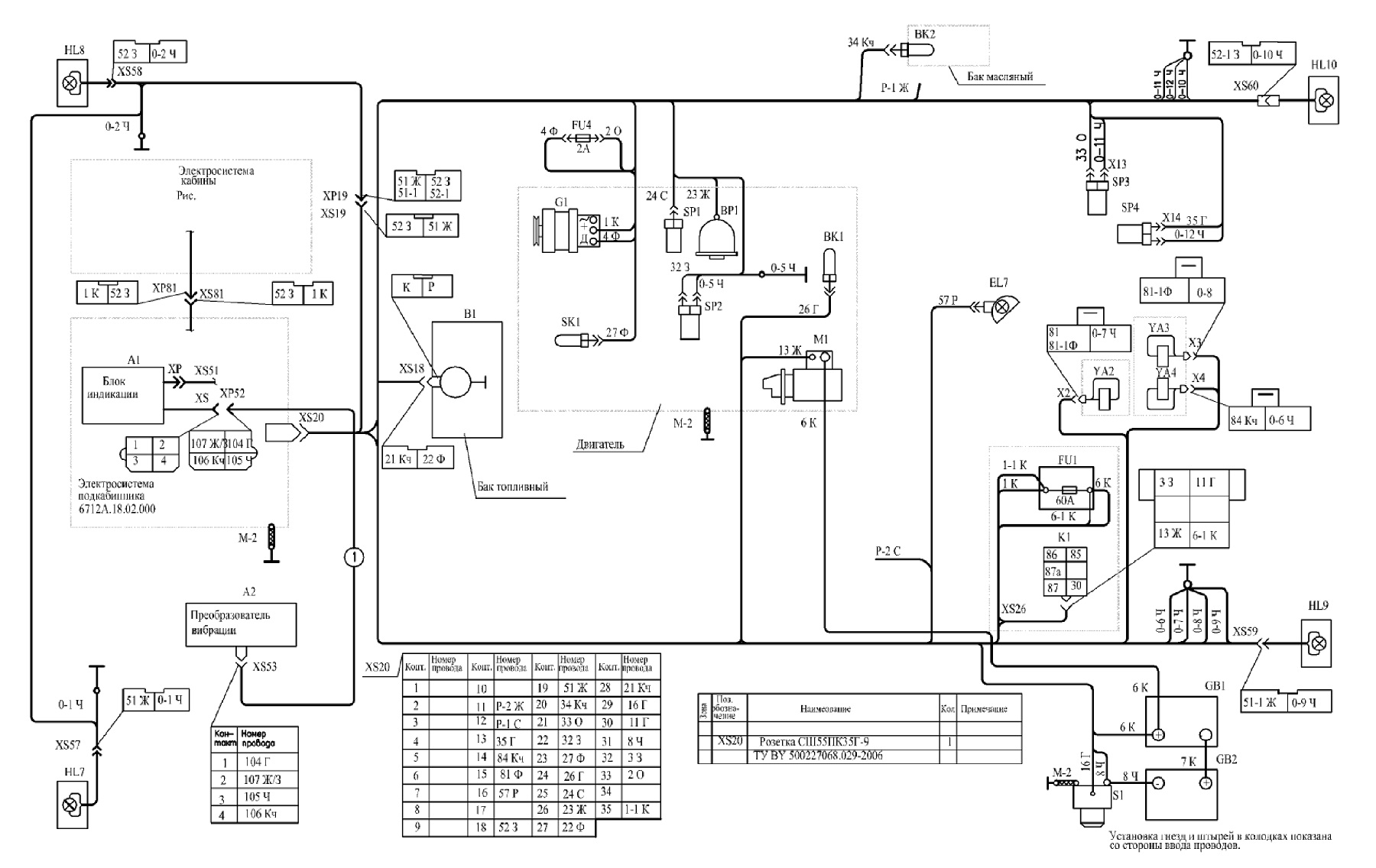

Рисунок 12 - Схема электрическая соединений

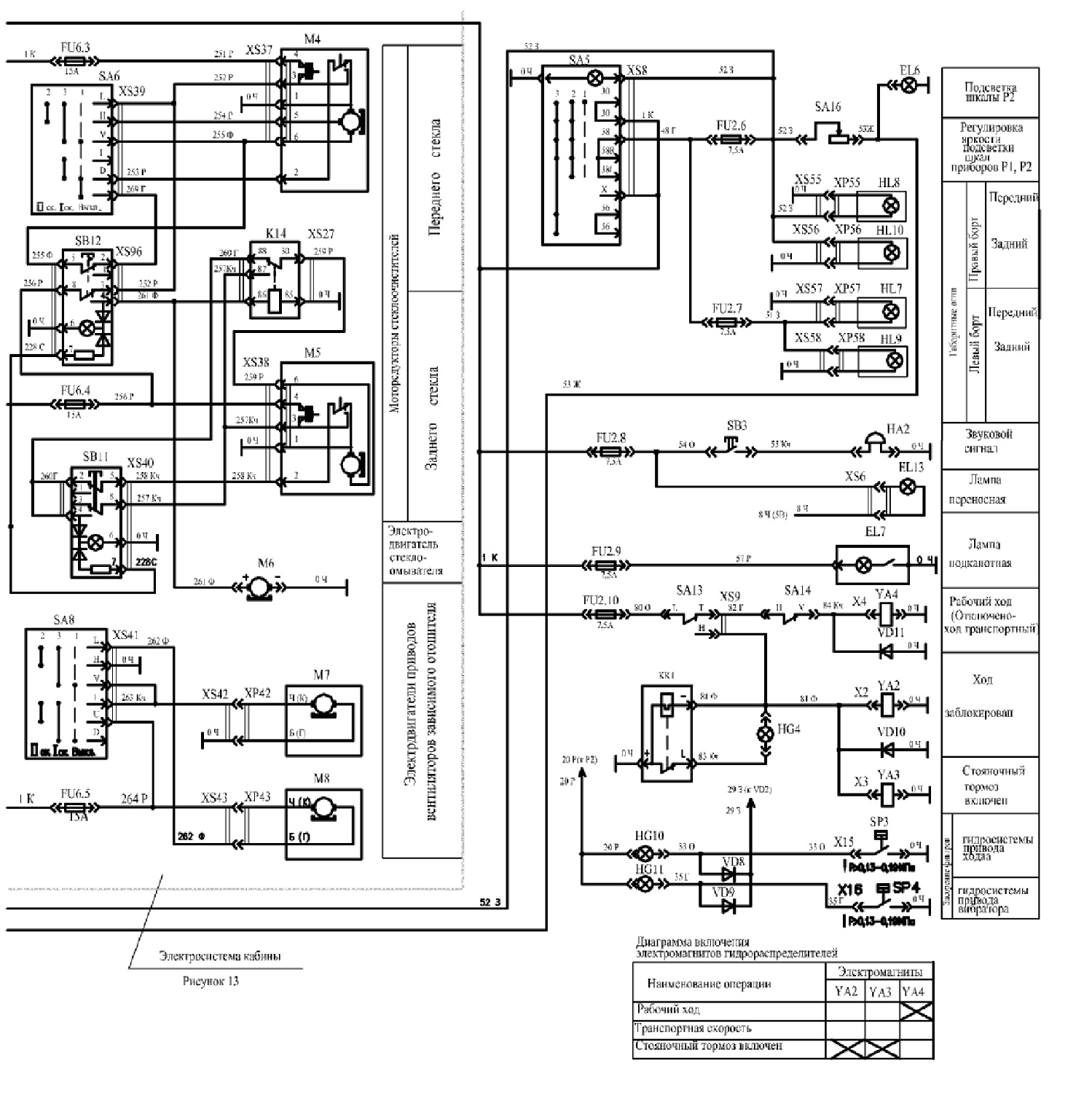

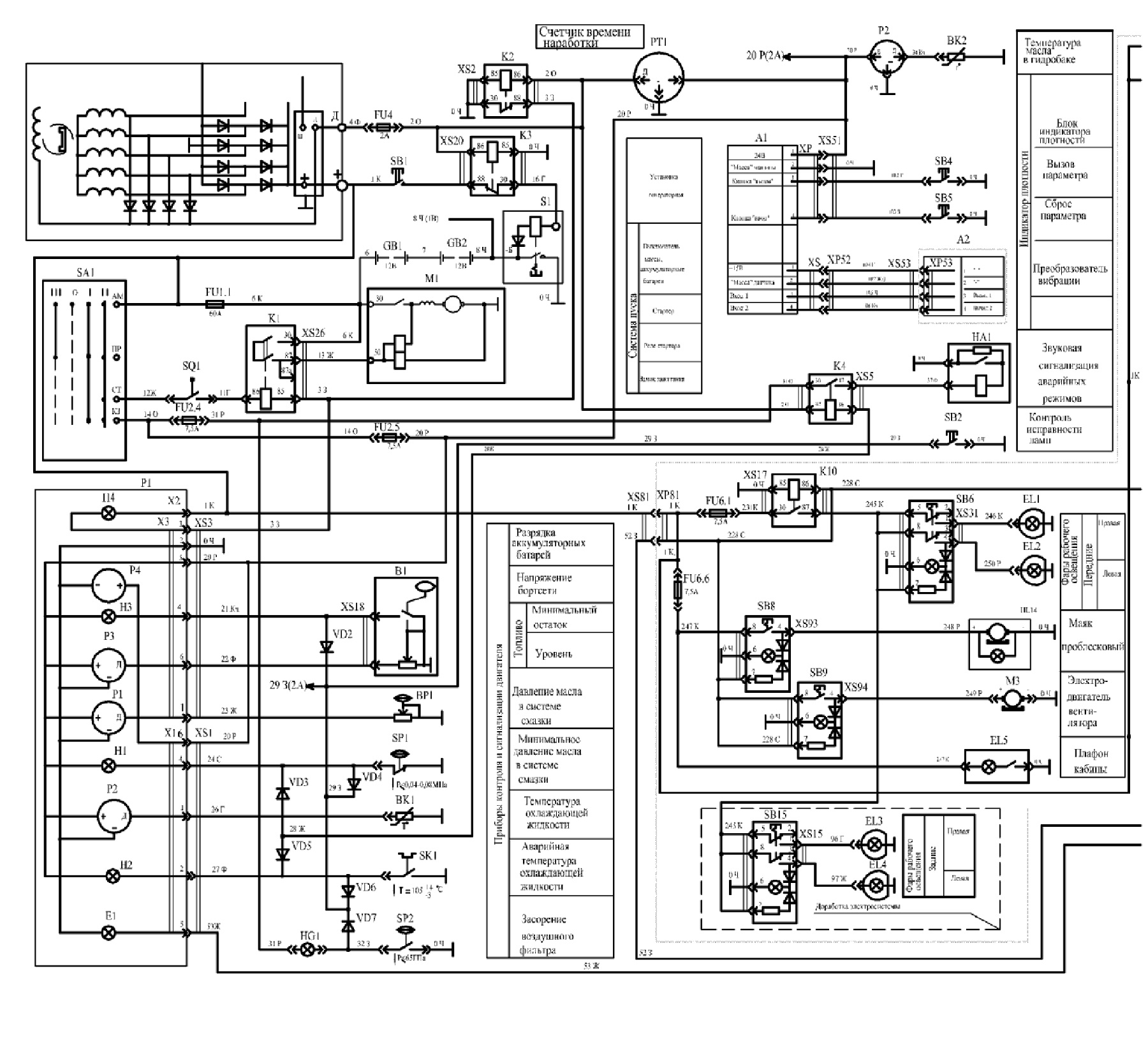

Рисунок 13 - Схема электрическая принципиальная

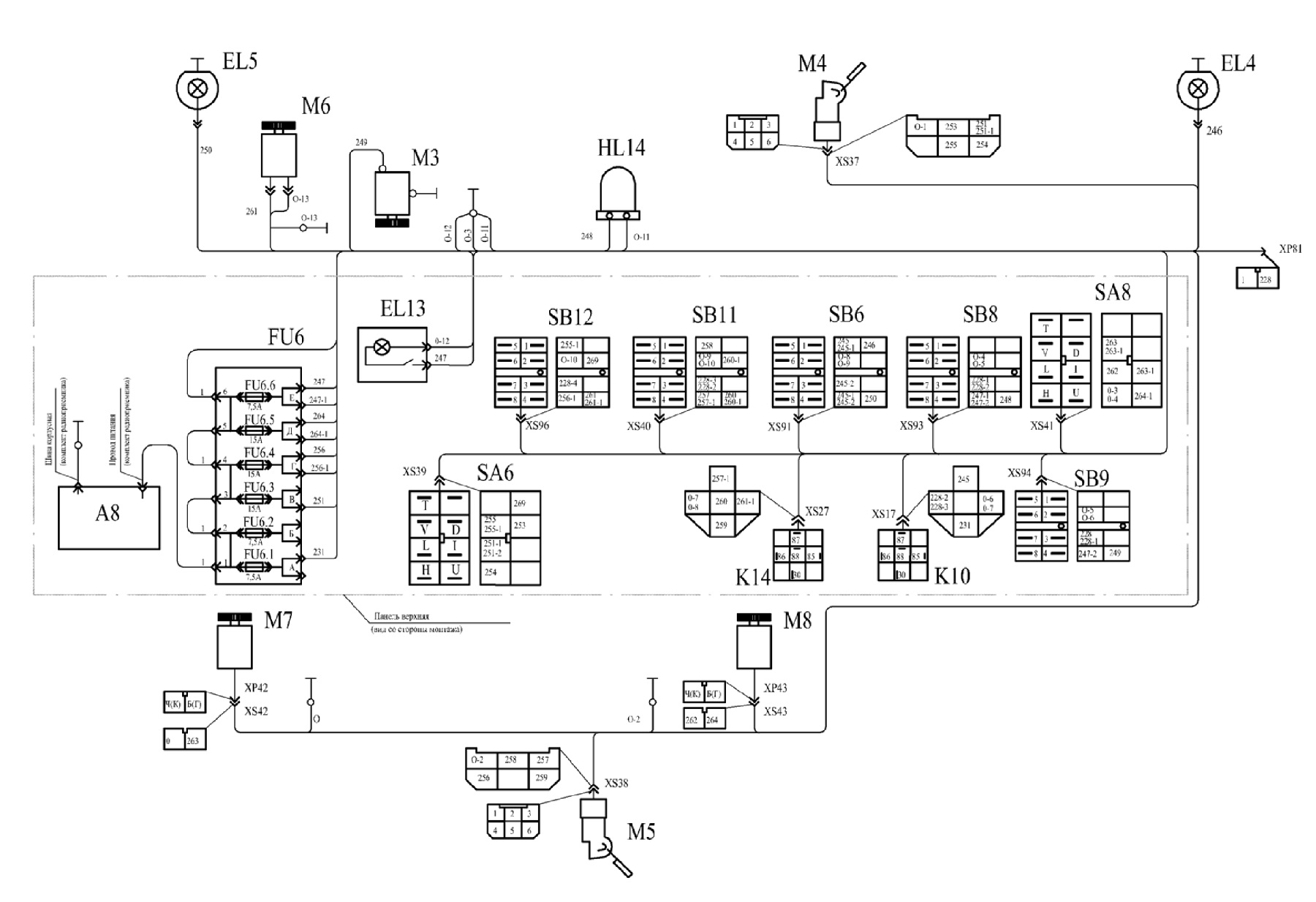

Рисунок 14 - Схема электрическая соединений подкабинника

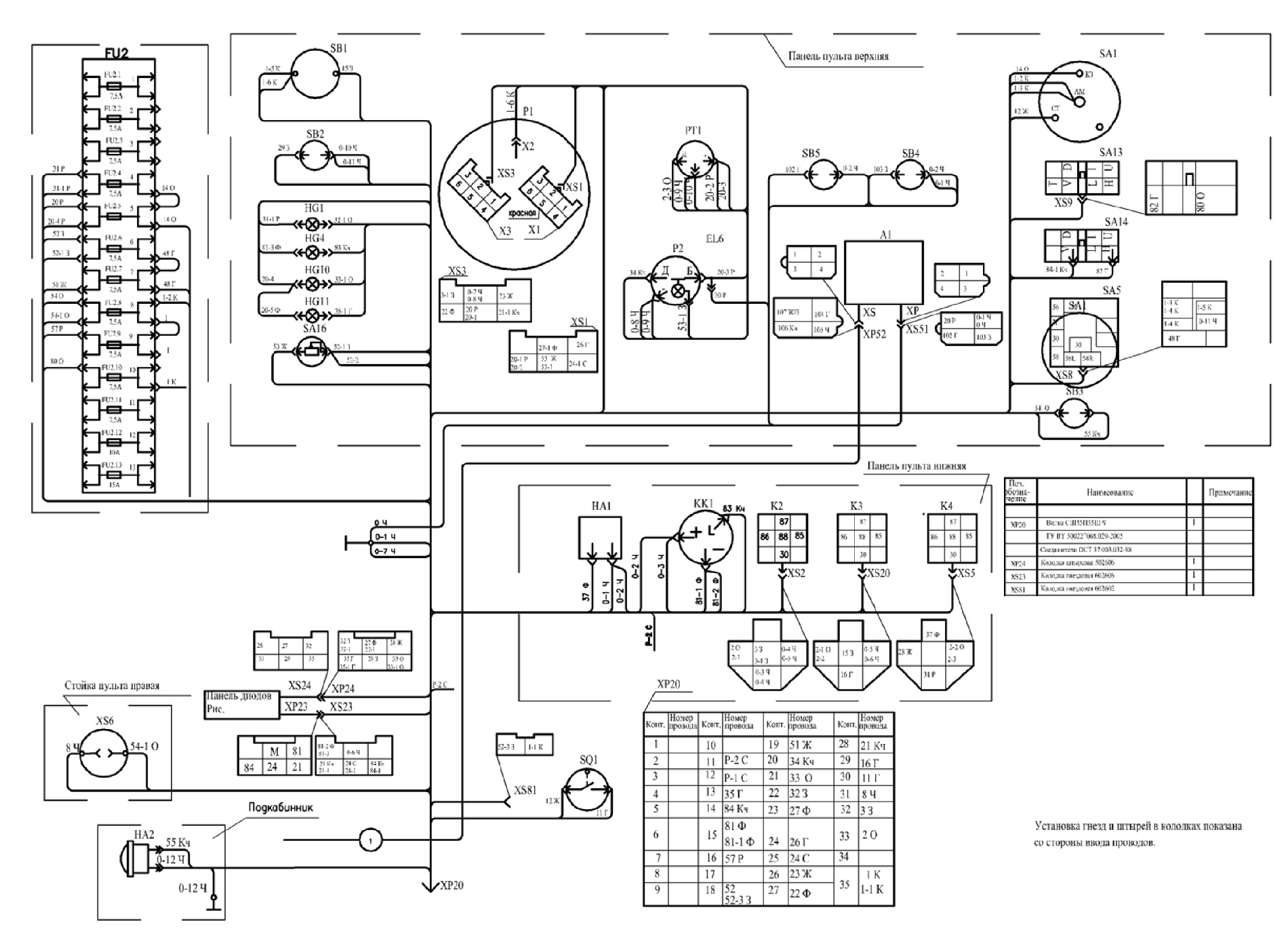

Рисунок 15 - Схема электрическая соединений кабины

1.2.12.2 Источники питания катка АМКОДОР 6712В

В качестве источников электропитания на катке установлены две, соединенные последовательно, аккумуляторные батареи GB1, GB2 (6СТ-88А) и, установленный на двигателе Д-245, генератор Г994.3701-01, напряжением 28В, номинальным током 60А.

Генератор обеспечивает подзарядку АКБ и питание электропотребителей при работающем двигателе. Кислотные стартерные АКБ предназначены для пуска двигателя и питания электропотребителей на стоянке.

Таблица 5 - Техническая характеристика АКБ

Наименование показателя	Значение
Номинальное напряжение, В	24
Номинальная емкость, А ч	88
Ток стартерного разряда, А	400
Масса батареи с электролитом, кг	25,5
