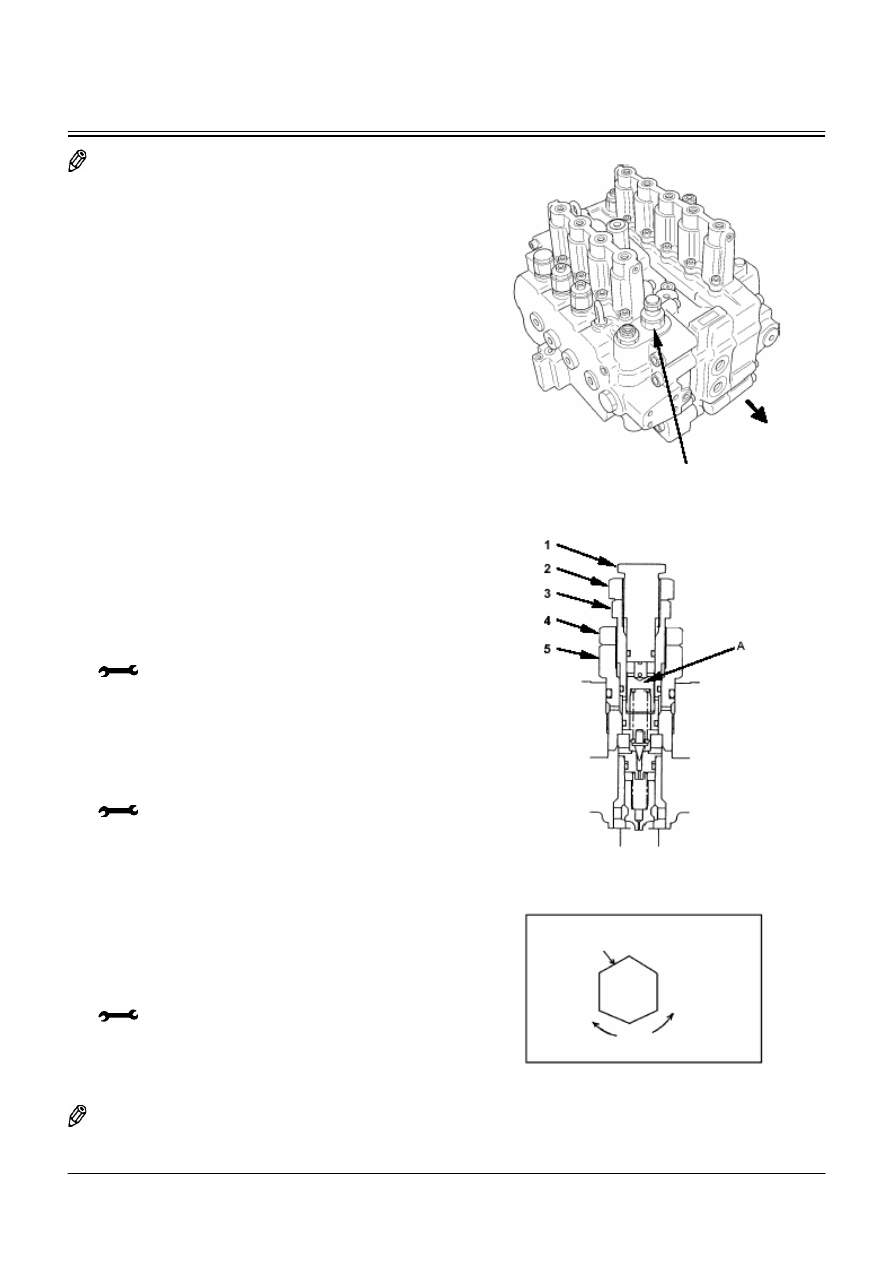

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Компоненты

T4-5-9



ПРИМЕЧАНИЕ:  Если  давление  во  всех  контурах  низ-

кое,  давление  срабатывания  основного  пре-
дохранительного  клапана  может  понизить-
ся.  Если  давление  в  определенных  контурах
очень  низкое,  может  понизиться  давление  в
некоторых других контурах, за исключением
давления срабатывания основного предохра-
нительного клапана.



•

Порядок  регулировки  давления  срабатывания  ос-

новного предохранительного клапана

При повышенном давлении (когда переключатель ре-

жима передвижения  или  мощности  копания  находит-

ся  в положении ON (Включено)),  установите  верхнее

значение  давления  срабатывания  основного  предо-

хранительного клапана.

При нормальном давлении установите нижнее зна-

чение  давления  срабатывания  основного  предохра-

нительного клапана.

При  регулировке  верхнего  значения  давления  сра-

батывания  основного  предохранительного  клапана

соответственно  изменяется  его  нижнее  значение.

Поэтому  после  регулировки  верхнего  значения

давления  срабатывания  основного  предохранитель-

ного  клапана  обязательно  отрегулируйте  его  ниж-

нее значение.



•

Порядок  регулировки  верхнего  значения  давления

срабатывания  основного  предохранительного  кла-

пана



1.

Отверните контргайку (2).

Слегка затяните пробку (1) так, чтобы ее торец кос-

нулся гильзы А.

Затяните контргайку (2).

 :  30 мм

Момент  затяжки  контргайки (2): менее 59 Н·м (6

кгс·м)



2.

Отверните контргайку (4).

Поверните  пробку (3) по  часовой  стрелке,  чтобы

отрегулировать  давление  срабатывания  предохра-

нительного  клапана  согласно  приведенной  ниже

справочной таблице.



 :  41 мм

Момент  затяжки  контргайки (4): менее 98 Н·м (10

кгс·м)



•

Порядок  регулировки  нижнего  значения  давления

срабатывания  основного  предохранительного  кла-

пана



3.

Отверните контргайку (2).

Поверните пробку (1) против часовой стрелки, что-

бы  отрегулировать  давление  срабатывания предо-

хранительного клапана согласно приведенной ниже

справочной таблице.

Затяните контргайку (2)



 :  30 мм

Момент  затяжки  контргайки (2): менее 59 Н

⋅м (6

кгс·м)



4.

Снова  проверьте  давление  срабатывания  предо-

хранительного клапана.



 ПРИМЕЧАНИЕ: При повороте на ¼ оборота давление

изменяется примерно на 4,4 МПа.













T16J-03-03-002



T16J-04-04-003







W107-02-05-127



Передняя часть

Основной предохрани-
тельный клапан

Давление
понижается

Давление
повышается

Пробка (3, 1)

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Компоненты

T4-5-10

Регулировка  давления  срабатывания  предохра-
нительного  клапана  механизма  вращения  пово-
ротной части



Отрегулируйте  давление,  изменяя  количество
прокладок (2).



1.  Снимите  предохранительный  клапан  меха-

низма вращения поворотной части.

 :  41 мм



2.  Снимите пробку (5), гильзу (4) и поршень (3).

 :  30 мм



3.  Отрегулируйте  давление  срабатывания  за

счет  установки  прокладок (2) между  поршнем
(3) и посадочным местом пружины (1).


4.  По  окончании  регулировки  установите  пор-

шень (3), гильзу (4) и пробку (5).

 :  118 Н

⋅м (12 кгс·м)




ПРИМЕЧАНИЕ:  Замените  уплотнения  (А,  В  и

С) новыми.
А: JIS B 2401 G30 1B
В: AS568-023 (по авиационному стандарту)
С: AS568-125 (по авиационному стандарту)



5.  Установите предохранительный клапан на ме-

сто.

 :  176 Н·м (18 кгс·м)



6.  Проверьте давление срабатывания.




ПРИМЕЧАНИЕ:  Справочные  значения  измене-

ний стандартного давления.

Изменение давления сраба-

тывания предохранительного

клапана

Толщина

прокладки,

мм

кПа

кгс/см

2



0,1 610

6,3








T178-03-02-001







T178-03-02-005






Предохранительный
клапан механизма
вращения поворот-
ной части

5

4

A

C

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-11

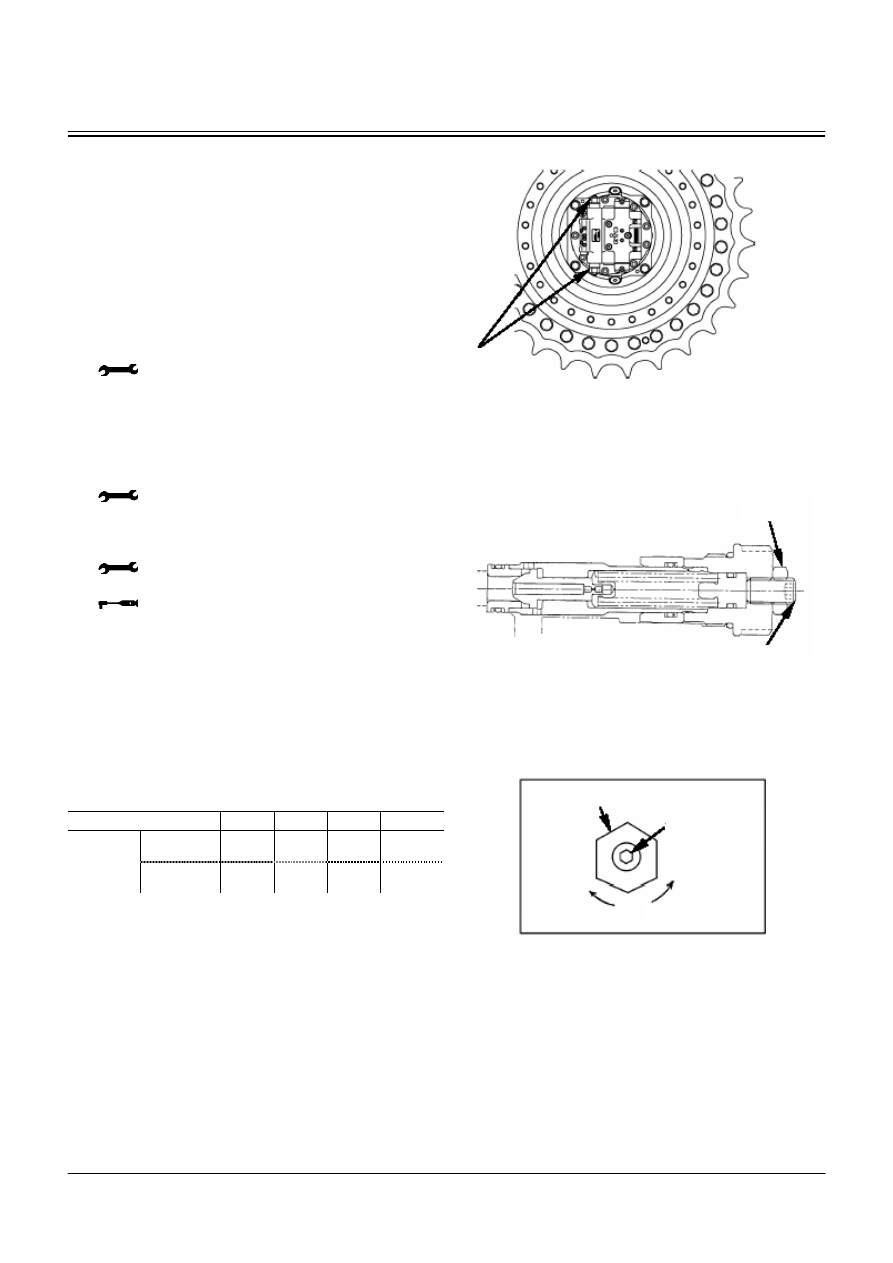

Порядок регулировки давления срабатывания
предохранительного  клапана  механизма  пе-
редвижения



Регулировка:
Отвернув  контргайку,  отрегулируйте  давление
срабатывания  предохранительного  клапана  ме-
ханизма  передвижения  с  помощью  регулировоч-
ного винта.



1.  Отверните контргайку.


 :  19 мм



2.  Чтобы  отрегулировать  давление  срабатывания

предохранительного  клапана  механизма  пере-
движения  в  соответствии  с  приведенной  ниже
таблицей, поверните регулировочный винт.



 :  6 мм



3.  Снова затяните контргайку.


 :  19 мм



 :  34,3 … 44,1 Нxм (3,5 … 4,5 кгсxм)



4.  Снова  проверьте  давление  срабатывания

предохранительного  клапана  механизма  пе-
редвижения.






Справочные  значения  изменений  стандартного
давления

Число оборотов винта 1/4  1/2  3/4

МПа 1,96

3,92

5,88 7,85

Измене-
ние дав-

ления

(кгс/см

2

) (20) (40) (60)  (80)







T183-01-02-012










T142-05-04-007







W107-02-05-129



Регулировочный
винт

Давление понижается

Контргайка

Предохрани-
тельный клапан
механизма пе-
редвижения

Контргайка

Регулировочный винт

Давление повышается

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Компоненты

T4-5-12

ДАВЛЕНИЕ

СРАБАТЫВАНИЯ

ПЕРЕГРУЗОЧНОГО

ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА


Краткое описание:

1.  Если  внешнее  усилие  приложено  при  заблокированном

сливном  контуре  гидрораспределителя,  давление  в  кон-
туре увеличивается. Такой метод измерения представляет
опасность и дает ненадежные результаты.

2.  Подача  рабочей  жидкости,  требуемой  для  настройки  пере-

грузочного  предохранительного  клапана,  намного  меньше
расхода,  требуемого  для  настройки  основного  предохрани-
тельного  клапана. Поэтому  неправильно  измерять давление
срабатывания перегрузочного предохранительного клапана в
основном  контуре  при  повышении  давления  срабатывания
основного предохранительного  клапана  до  значения, превы-
шающего  давление срабатывания перегрузочного предохра-
нительного клапана. Кроме того, если конструкция основного
предохранительного  клапана  предусматривает  небольшую
утечку  рабочей  жидкости  перед  его  сбросом,  то  начальное
давление  в  нем  перед  утечкой  должно  стать  больше,  чем
давление срабатывания перегрузочного предохранительного
клапана. Однако начальное  давление перед  утечкой  не  все-
гда повышается  больше,  чем настройки перегрузочного пре-
дохранительного клапана, так как оно ограничено регулируе-
мым  верхним  пределом  настройки  основного  предохрани-
тельного клапана. Поэтому узел перегрузочного предохрани-
тельного клапана следует снять с машины и проверить пода-
чу рабочей жидкости на специальном испытательном стенде.
Некоторые  типы  перегрузочных  предохранительных  клапа-
нов  входят  в  контакт  с  корпусом  гидрораспределителя,  бло-
кируя  прохождение  рабочей  жидкости.  Чтобы  проверить  пе-
регрузочные  предохранительные  клапаны  такого  типа,  кор-
пус  гидрораспределителя,  участвующего  в  испытании,  дол-
жен быть очень точно обработан. Поэтому необходимо иметь
в  наличии  специальный  гидрораспределитель  для  испыта-
ний вместо того, который установлен на машине.

3.  Если  необходимо  проверить  характеристики  перегрузочного

предохранительного  клапана,  не  снимая  его  с  машины,  из-
меряйте  давление  срабатывания  основного  предохрани-
тельного клапана при сбросе давления для каждой из функ-
ций  рабочего  оборудования  с  соответствующим  перегрузоч-
ным предохранительным клапаном, характеристики которого
нужно определить. Можно считать, что перегрузочный предо-
хранительный  клапан  функционирует правильно,  если  изме-
ренное  давление  срабатывания  основного  предохранитель-
ного  клапана не  выходит  за пределы диапазона, предусмот-
ренного техническими характеристиками.
Измеряйте  давление  срабатывания  основного  предохра-
нительного  клапана  при  работе  рабочего  оборудования
следующим образом:



Подготовка:

1.  Правильно остановите двигатель.
2.  Нажмите клапан выпуска воздуха, расположенный в верхней

части гидробака, чтобы сбросить остаточное давление.

3.  Удалите  заглушку  из  клапана  подачи  основного  насоса.

Установите  в  канал  переходник (ST 6069), шланг (ST
6943) и манометр (ST 6941).

 :  6 мм



В качестве  варианта подсоедините  к машине монитор Dr.
EX,  чтобы  постоянно  следить  за  изменением  давления  в
канале подачи основного насоса.











4.  Запустите  двигатель.  Удостоверьтесь,  что  в  месте  под-

ключения манометра нет утечки рабочей жидкости.

5.  Поддерживайте температуру рабочей жидкости на уровне

50

°±5°С.



Измерение:

1.  Поставьте переключатели в следующее положение:

Переключатель

управления дви-

гателем

Переключатель

режима мощно-

сти

Переключатель

режима работы

Переключатель

автоматического

режима холостого

хода / автомати-

ческого режима

управления пода-

чей топлива

Высокая частота

вращения холо-

стого хода

Режим НР (Вы-

сокой мощно-

сти)

Режим копания

OFF

(Выключено)



2.  Медленно  передвиньте  рычаги  управления  ковшом,  руко-

ятью и стрелой на полный  ход, чтобы сбросить давление
– поочередно для каждой из функций.

3.  Снимите показания манометра при сбросе давления.
4.  Выполните  измерения  для  ковша,  рукояти  и  стрелы –

именно в таком порядке.

5.  Повторите измерения три раза и определите средние зна-

чения для каждой из функций.



Оценка:

Характеристики  перегрузочного  предохранительного



клапана

находятся  в  пределах  нормы,  если  измеренное  давление
срабатывания  основного предохранительного  клапана  не  вы-
ходит  за  пределы  диапазона,  предусмотренного  технически-
ми характеристиками.





Обратитесь  к  таблице  стандартных  значений  характеристик  в
подразделе Т4-2.













T16J-04-04-004





Отверстие линии подачи основного насоса
(4-х-золотниковый блок)

Отверстие линии подачи
основного насоса
(5-и-золотниковый блок)
