ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Двигатель

T4-3-1

ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ



Краткое описание:

1.  Для  измерения  частоты  вращения  используй-

те  встроенную  систему  диагностики  или Dr.
EX. Если их нет, пользуйтесь тахометром дви-
гателя  (обратитесь  к подразделу  “ПОИСК  НЕ-
ИСПРАВНОСТЕЙ/Процедура диагностики”).

2.  Измеряйте  частоту  вращения  двигателя  на

всех режимах.





 ПРИМЕЧАНИЕ:  Прежде  чем  выполнять  заме-

ры  других  характеристик,  проверьте
частоту  вращения  двигателя,  чтобы
убедиться,  что  она  соответствует
техническим  характеристикам.  Если
частота  вращения  двигателя  отрегу-
лирована  неправильно,  все  остальные
результаты будут неправильными.




Подготовка:

1.  Выберите  функции  монитора  встроенной  сис-

темы  диагностики  или Dr. EX. В  случае  ис-
пользования  тахометра  двигателя  подсоеди-
ните датчик частоты вращения двигателя (1) к
топливному  трубопроводу (2) как  показано  на
рисунке.

2.  Прогрейте  двигатель,  чтобы  температура  ох-

лаждающей  жидкости  составляла  не  менее
50°C,  а  температура  рабочей  жидкости  в  гид-
росистеме 50

± 5°С.


ВАЖНО:

Никогда  не  пытайтесь  изменить
регулировку стопора (3) на рычаге
регулятора.





T111-06-02-002






T16J-04-02-008



 ОПЫТНОЕ ОПРЕДЕЛЕНИЕ



ХАРАКТЕРИСТИК / Двигатель

T4-3-2

Измерение:

1.

Проверьте частоту вращения двигателя, требуемую для ав-
томатического подогрева (при запуске двигателя), автома-
тического  режима  холостого  хода,  малой  частоты  враще-
ния холостого хода, высокой частоты вращения холостого
хода (в нормальном режиме),  высокой частоты  вращения
холостого хода (в режиме Е (Экономичный)) и высокой час-
тоты  вращения  холостого  хода  в  режиме  (НР  (Высокой
мощности)).

2.

Установите положения переключателей и режимы испы-
таний в соответствии с измеряемой частотой вращения
двигателя, как показано в таблице ниже.

3.

Если используется счетчик импульсов, снимите его по-
казания.  Рассчитайте  частоту  вращения  двигателя  по
следующей  формуле:
частота вращения двигателя (об/мин) = Число импуль-
сов (Гц) х 60 / 139

Оценка:

Смотрите раздел Т4-2 "Опытное определение характе-
ристик".



Средства корректировки:

Смотрите раздел Т5-4 "Неисправности типа В".





Переключатель

управления двига-

телем

Переключатель
режима мощно-

сти

Переключатель автомати-
ческого режима холостого

хода/автоматического ре-

жима управления подачей

топлива

Переключа-

тель режима

работы

Условия испытаний

Низкая частота враще-

ния холостого хода

Минимальная час-

тота вращения

Режим НР

(Высокой мощ-

ности)

OFF (Выключено)

Основной

режим



Высокая частота враще-

ния холостого хода

(нормальный режим)

Максимальная

частота вращения

Режим НР

(Высокой мощ-

ности)

OFF (Выключено)

Основной

режим



Высокая частота враще-

ния холостого хода

(сброс давления)

Максимальная

частота вращения

Режим НР

(Высокой мощ-

ности)

OFF (Выключено)

Основной

режим

Проверьте частоту вращения двигателя при

сбросе давления в контуре подъема стрелы

Высокая частота враще-

ния холостого хода (ре-

жим Е (Экономичный))

Максимальная

частота вращения

Режим Е

(Экономичный)

OFF (Выключено)

Основной

режим



Автоматический режим

холостого хода

Максимальная

частота вращения

Режим НР

(Высокой мощ-

ности)

Автоматический режим хо-

лостого хода

Основной

режим

Проверьте частоту вращения двигателя

спустя 4 с после возврата всех рычагов

управления в нейтральное положение



Приборный щиток



M16J-01-010

Панель переключателей





T178-01-01-004

Переключа-
тель режима
работы

Переключатель
управления дви-
гателем

Переключатель автомати-

ческого режима холостого

хода/автоматического ре-

жима управления подачей

топлива

Переключатель ре-
жима мощности

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Двигатель

T4-3-3

ДАВЛЕНИЕ  СЖАТИЯ  В  ЦИЛИНДРАХ

ДВИГАТЕЛЯ



Краткое описание:

1.  Измеряйте давление  сжатия  в  каждом  цилин-

дре,  чтобы  оценить  изменения  в  мощности
двигателя.



2.  Проверьте цвет выхлопа и количество картер-

ных газов. Проконтролируйте расход масла.



3.  Проверьте, нет ли нарушений в работе впуск-

ных  устройств,  в  том  числе  воздушного
фильтра.



Подготовка:

1.  Проверьте величину зазоров в клапанах.



2.  Проверьте, достаточно ли заряжены аккумуля-

торы.



3.  Разогрейте  двигатель  так,  чтобы  охлаждаю-

щая жидкость нагрелась до рабочей темпера-
туры.



4.  Остановите двигатель. Снимите с каждого ци-

линдра свечи предпускового подогрева.



 ПРИМЕЧАНИЕ:  До  тех  пор,  пока  топливопро-

воды  высокого  давления  разъединены,
топливо  будет  воспламеняться  в  ци-
линдрах  таким  образом,  что  давление
в цилиндрах будет увеличиваться.



5.  Поставьте  на  место  установки  свечей  пред-

пускового  подогрева  переходник (Isuzu 1-
85317-019-0) и воздушный манометр (во избе-
жание  прорывов  воздуха  обязательно  затяни-
те переходник и воздушный манометр).



Измерение:

1.  Включите стартер. Запишите давление сжатия

для каждого цилиндра.



2.  Повторите  измерения  три  раза  для  каждого

цилиндра  и  определите средние  значения  из-
меренных величин.



Оценка:
Смотрите подраздел Т4-2.



Средства корректировки:

Смотрите руководство по ремонту двигателя.









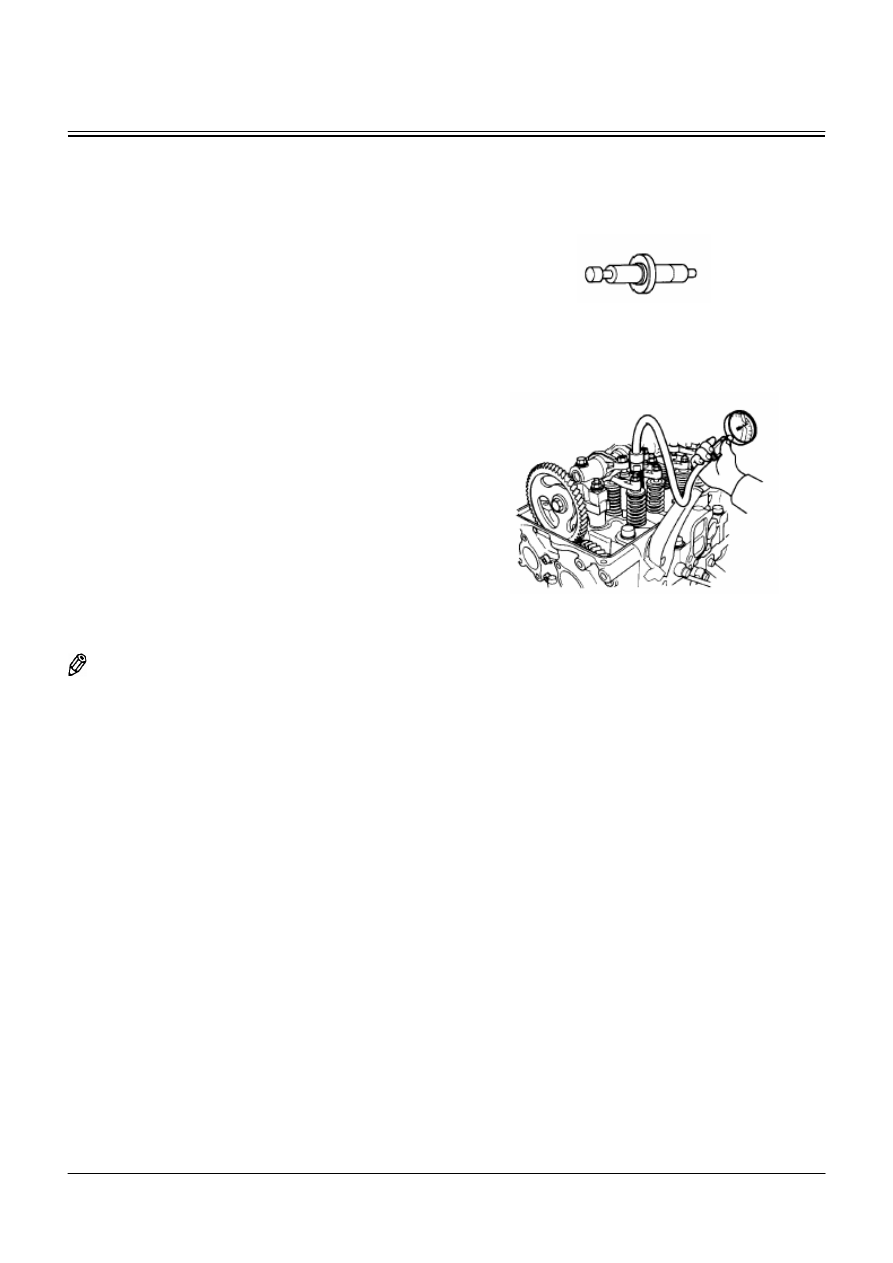

T16J-04-02-002







T16J-04-02-001





Переходник

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Двигатель

T4-3-4

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАННОГО

МЕХАНИЗМА



Краткое описание:

1.  Выполняйте измерение после остывания дви-

гателя.

2.  Во  избежание  попадания  посторонних  частиц

в  систему  двигателя  очистите  зону  установки

крышки головки.



Подготовка:

1.  Установите  цилиндр  таким  образом,  чтобы

верхняя  мертвая  точка  (ТС)  оказалась  в  пре-

делах хода сжатия.

Удалите крышку с левой нижней стороны кор-

пуса маховика.

Вращая  зубчатый  венец  с  помощью  стержня,

совместите  верхнюю  мертвую  точку,  располо-

женную  по  окружности  маховика,  с  указате-

лем, расположенным на корпусе маховика.

Теперь поршень № 1 (или поршень № 6) во время

хода сжатия находится в верхней мертвой точке.

2.  Снимите крышку головки.

3.  Рукой  надавите  на  толкатели  цилиндра  № 1 с

впускной  и  выпускной  сторон.  Если  они  слегка

перемещаются,  это  значит,  что  поршень  № 1

при ходе сжатия оказывается в верхней мертвой

точке  (если  выпускной  клапан  цилиндра  № 1

перемещается вниз, поршень № 6 при ходе сжа-

тия оказывается в верхней мертвой точке).



Измерение:

1.  Вставьте щуп между коромыслом клапана и его

стержнем, чтобы измерить зазор в клапане.



 ПРИМЕЧАНИЕ: Цилиндры от № 1 до № 6 рас-

положены  по  порядку – так,  как  они
видны со стороны вентилятора.



2.  Если измерение начинается с цилиндра № 1, выпол-

ните такое же измерение для клапанов, которые обо-

значены кружком в нижеприведенной таблице.

Если  измерение  начинается  с  цилиндра  № 6,

выполните такое же измерение для клапанов,

обозначенных в этой таблице крестиком.









T16J-04-02-003

















Номер цилиндра No.1

No.2

No.3

No.4

No.5

No.6

Тип клапана

Впуск.  Выпуск. Впуск. Выпуск. Впуск. Выпуск. Впуск. Выпуск. Впуск. Выпуск.Впуск.Выпуск.

Когда измерение начинается
с цилиндра № 1

{



{



{







{



{







{







Когда измерение начинается
с цилиндра № 6







×

×





×

×



×

×



3.  Поверните коленчатый вал на 360

°.

Совместите метку верхней мертвой точки (ТС)

с указателем. Затем перейдите к следующему

клапану,  в  котором  нужно  измерить  зазор,  и

выполните  измерение.  Повторите  измерение

для всех остальных клапанов.





Указатель
