ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-9

ЛЮФТ В ОПОРНО-ПОВОРОТНОМ УСТРОЙСТВЕ



Краткое описание:

Чтобы  выявить  износ  дорожек  качения  и  шари-

ков, измеряйте люфт с помощью стрелочного ин-

дикатора с круговой шкалой.



Подготовка:

1.  Проверьте,  не  ослабли  ли  крепежные  болты

опорно-поворотного устройства.

2.  Проверьте  состояние  смазки  опорно-поворот-

ного  устройства.  Убедитесь,  что  вращение

осуществляется плавно и бесшумно.

3.  С помощью магнитного основания установите

индикатор  на  ходовую  раму,  как  показано  на

рисунке.

4.  Установите  поворотную  часть  машины  таким

образом,  чтобы  стрела  была  направлена

вдоль гусениц к натяжным колесам.

5.  Установите  индикатор  таким  образом,  чтобы

его  наконечник  касался  нижней  точки  наруж-

ного кольца опорно-поворотного устройства.

6.  Ковш должен быть пустым.





ПРИМЕЧАНИЕ:  Значения  показателей  в  зна-

чительной мере зависят от места за-

крепления  магнитного  основания.  Ус-

танавливайте  магнитное  основание

на  ходовой  раме  как  можно  ближе  к

опорно-поворотному устройству.










T105-06-03-014






T105-06-03-015






Стрелочный

индикатор с

круговой шка-

лой

Магнитное
основание

Опорно-поворотное
устройство

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-10

Измерение:

1.  Установите  рабочее  оборудование  следую-

щим образом:

Обратная лопата:
Полностью  втянув  шток  гидроцилиндра  руко-
яти и полностью выдвинув шток гидроцилинд-
ра ковша, установите рукоять так, чтобы палец
крепления  рукояти  и  палец  крепления  пяты
стрелы находились на одной высоте.
Прямая лопата:
Полностью  выдвинув  штоки  гидроцилиндров
рукояти  и  ковша,  установите  рукоять так,  что-
бы  палец  крепления  рукояти  и  палец  крепле-
ния пяты стрелы находились на одной высоте.

2.  Опустите  ковш  на  землю  и  поднимите  перед-

нее натяжное колесо на 0,5 м. Запишите пока-
зания датчика (h

2

).

3.  Рассчитайте  люфт  опорно-поворотного  уст-

ройства (H) относительно  этого  значения(h

1

и

h

2

) по формуле:

H=h

2

−h

1





Оценка:

Смотрите  таблицу  стандартных  значений  харак-
теристик в подразделе Т4-2.



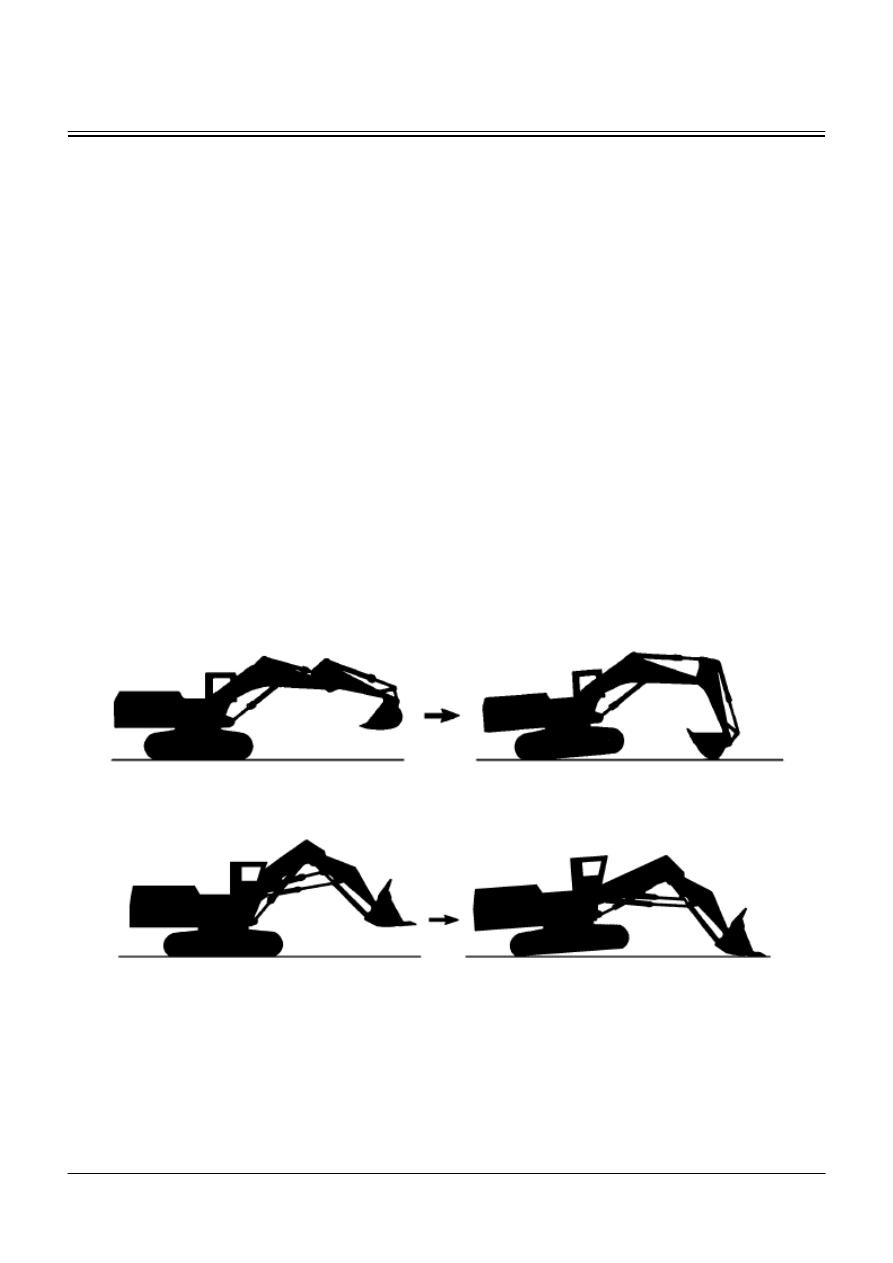

Обратная лопата;
измерение h

1



Измерение h2





T142-05-03-006



Прямая лопата;
измерение h1

Измерение h2





T142-05-03-005



Рис. 2

Рис. 1

Рис. 2

Рис. 1

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-11

ВРЕМЯ ЦИКЛА РАБОТЫ ГИДРОЦИЛИНДРА



Краткое описание:
Проверьте все рабочие характеристики гидросистемы
рабочего  оборудования  (между  насосами  гидросис-
темы и каждым из гидроцилиндров) посредством из-
мерения  времени  цикла  работы  гидроцилиндров
стрелы, рукояти и ковша, а также разгрузки ковша (от-
крывания / закрывания) при пустом ковше.



Подготовка:

1. Поддерживайте  температуру  рабочей  жидко-

сти в пределах 50

°±5°С.



Измерение:

1. Установите  переключатели  в  следующие  по-

ложения:

Переключатель

управления

двигателем

Переключа-

тель режима

мощности

Переключа-

тель режима

работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управления

подачей топлива

Высокая

частота

вращения

холостого хода

Режим НР

(Высокой

мощности)

Режим копа-

ния

OFF (Выключено)



2.  Установите рабочее оборудование, как описа-

но  ниже.  Затем  измеряйте  время  работы  при
полном  ходе  штока  гидроцилиндра,  то  есть
при  перемещении  рычага  управления  на  пол-
ный ход.

•

Обратная лопата:
Гидроцилиндр  стрелы:  при  полностью  выдви-
нутом  штоке  гидроцилиндра  ковша  и  полно-
стью  втянутом  штоке  гидроцилиндра  рукояти
опустите ковш на землю.
Гидроцилиндр рукояти:
Отрегулируйте  ход  штока  гидроцилиндра  стре-
лы  так,  чтобы днище  ковша  находилось  на  вы-
соте 0,5 м от земли при полностью выдвинутом
штоке  гидроцилиндра  ковша,  а  линия,  соеди-
няющая  оси  пальцев  крепления  рукояти  и  ков-
ша, была вертикальна при наполовину выдвину-
том штоке гидроцилиндра рукояти.
Гидроцилиндр  ковша:
Отрегулируйте ход гидроцилиндров стрелы и ру-
кояти  таким  образом,  чтобы  на  середине  хода
ковша его боковые кромки были вертикальны.
















































T145-05-03-012







T145-05-03-013







T145-05-03-014

Обратная лопата

Гидроцилиндр стрелы

Гидроцилиндр
рукояти

Гидроцилиндр
ковша

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-12

•

Прямая лопата

Гидроцилиндр стрелы:
При  полностью  выдвинутых  штоках  гидроци-
линдров  ковша  и  рукояти  опустите  ковш  на
землю.
Гидроцилиндр рукояти:
При  полностью  втянутом  штоке  гидроцилиндра
рукояти установите ковш так, чтобы его  задняя
часть не касалась ограничителя рукояти. Затем
отрегулируйте ход штока гидроцилиндра стрелы
так, чтобы днище ковша находилось на высоте
1 м от земли.
Гидроцилиндр  ковша:
Держа ковш закрытым в положении разгрузки от-
регулируйте  ход  штока  гидроцилиндра  стрелы
так,  чтобы  днище  ковша  находилось  на  высоте
примерно 1 м над землей.
Гидроцилиндр  открывания-закрывания  ковша:
При полностью выдвинутых штоках гидроцилин-
дров  ковша  и  рукояти  отрегулируйте ход  гидро-
цилиндра стрелы так, чтобы днище ковша нахо-
дилось на высоте примерно 1 м над землей.

1.  Повторите  измерение  три  раза  и  определите

средние значения.



Оценка:
Смотрите  таблицу  стандартных  значений  харак-
теристик в подразделе Т4-2.



Средства корректировки:
Смотрите  "Неисправности  типа  В"  в  подразделе
Т5-4.







T145-05-03-015







T145-05-03-016







T145-05-03-017







T145-05-03-018



Гидроцилиндр стрелы

Гидроцилиндр
рукояти

Гидроцилиндр ковша

Гидроцилиндр открывания-закрывания
ковша

Прямая лопата
