ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-5

СКОРОСТЬ ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ



Краткое описание:

Следует  измерить  время,  требуемое  для  выполнения

трех полных оборотов.



Подготовка:

1.

Проверьте состояние смазки зубчатого венца меха-

низма  вращения  поворотной  части  и  опорно-

поворотного устройства.

2.

Поставьте машину на плоскую и твердую поверхность

в таком месте, где достаточно свободного пространства

для  вращения  поворотной  части.  Не  выполняйте  это

испытание на склоне.

3.

При  пустом  ковше  установите  рабочее  оборудова-

ние следующим образом:

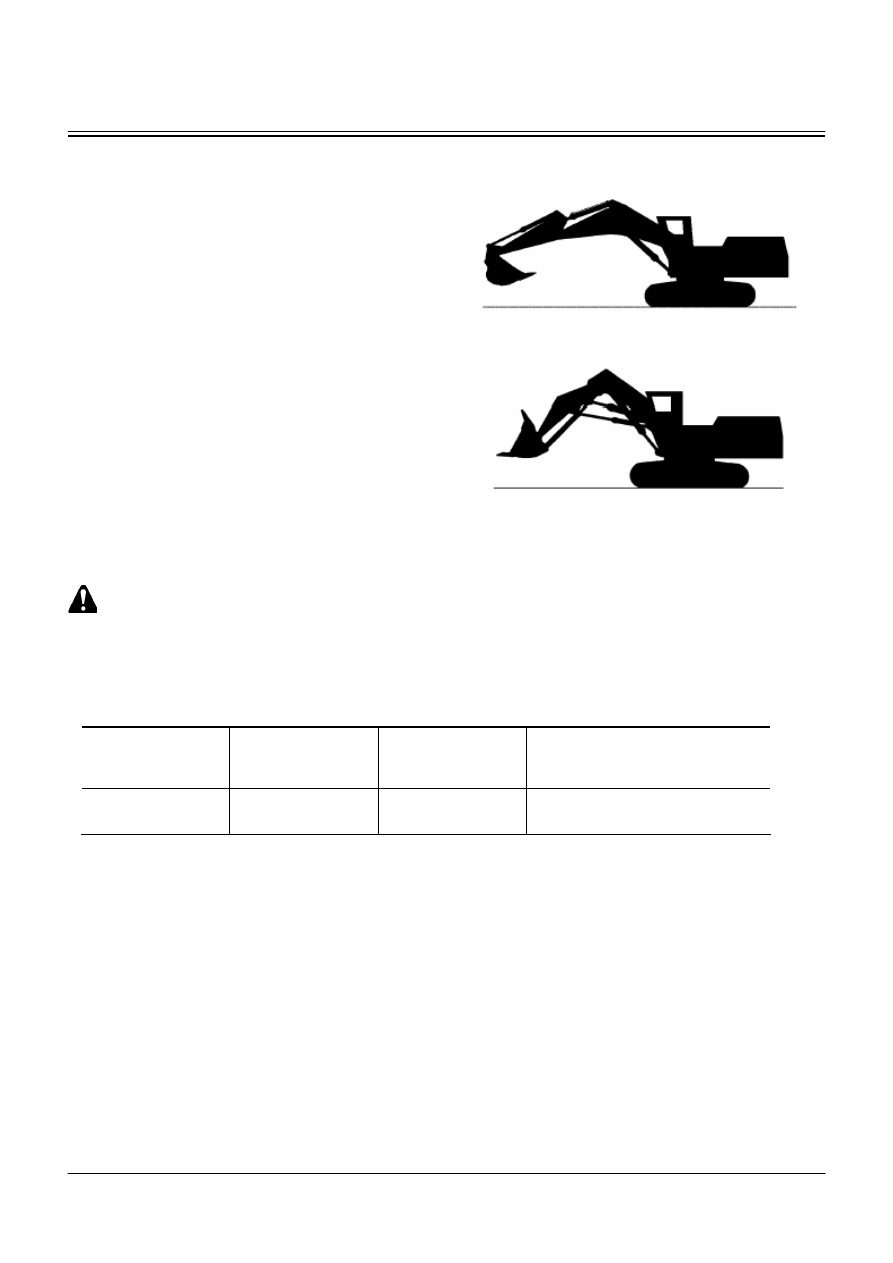

Обратная лопата:

Полностью  втянув  шток  гидроцилиндра  рукояти  и

полностью  выдвинув  шток  гидроцилиндра  ковша,

поднимите  стрелу  так,  чтобы  палец  крепления  ру-

кояти  и  палец  крепления  пяты  стрелы  находились

на одной высоте.

Прямая лопата:

Полностью  выдвинув  штоки  гидроцилиндров  руко-

яти  и  ковша,  поднимите  стрелу  так,  чтобы  палец

крепления рукояти и палец крепления пяты стрелы

находились на одной высоте.

4.

Поддерживайте  температуру  рабочей  жидкости  в

пределах 50

±5 °C.

  ПРЕДОСТЕРЕЖЕНИЕ:  Берегитесь  травм.  Прежде

чем  начинать  измерение,  обязательно  удосто-
верьтесь, что в рабочей зоне нет людей, и все ра-
бочие покинули зону вращения поворотной части.



Измерение:

1.

Установите переключатели в следующие положения:






T145-05-03-007







T145-05-03-008





Переключатель управ-

ления двигателем

Переключатель ре-

жима мощности

Переключатель ре-

жима работы

Переключатель автоматического ре-

жима холостого хо-

да/автоматического режима управ-

ления подачей топлива

Высокая частота

вращения холостого

хода

Режим НР (Высокой

мощности)

Режим копания OFF

(Выключено)



2.  Передвиньте  рычаг  управления  вращением  пово-

ротной части на полный ход.

3.  Измеряйте время, требуемое для выполнения трех

полных оборотов в одном направлении.

4.  Передвиньте рычаг управления вращением поворотной части

на полный ход в противоположном направлении и измеряйте
время, требуемое для выполнения трех полных оборотов.

5.  Повторите пп. 2…4 три раза и рассчитайте средние

значения.



Оценка:
Смотрите  таблицу  стандартных  значений  характери-
стик в подразделе Т4-2.



Средства корректировки:
Смотрите "Неисправности типа В" в подразделе Т5-4.

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-6

ПРОВЕРКА СМЕЩЕНИЯ ПРИ ВРАЩЕНИИ

ПОВОРОТНОЙ ЧАСТИ



Краткое описание:

Следует  измерить  смещение  при  вращении  поворот-

ной  части  по  наружной  поверхности  опорно-

поворотного устройства при остановке после поворота

на 180

° на полной частоте вращения.



Подготовка:

1.

Проверьте  состояние  смазки  зубчатого  венца  и

опорно-поворотного устройства.

2.

Поставьте машину на плоскую и твердую поверхность

в таком месте, где достаточно свободного пространства

для  вращения  поворотной  части.  Не  выполняйте  это

испытание на склоне.

3.

При  пустом  ковше  установите  рабочее  оборудова-

ние следующим образом:

Обратная лопата:

Полностью  втянув  шток  гидроцилиндра  рукояти  и  полно-

стью  выдвинув  шток  гидроцилиндра  ковша,  поднимите

стрелу так, чтобы палец крепления рукояти и палец креп-

ления пяты стрелы находились на одной высоте.

Прямая лопата:

Полностью  выдвинув  штоки  гидроцилиндров  руко-

яти  и  ковша,  поднимите  стрелу  так,  чтобы  палец

крепления рукояти и палец крепления пяты стрелы

находились на одной высоте.

4.

Нанесите  мелом  две  метки:  одну  на  опорно-

поворотное  устройство,  другую – непосредственно

под ней на раму гусеничной тележки.

5.

Поверните поворотную часть на 180

°.

6.

Поддерживайте  температуру  рабочей  жидкости  в

пределах 50

°±5°С.



  ПРЕДОСТЕРЕЖЕНИЕ:  Берегитесь  травм.  Прежде

чем начинать измерение, обязательно удостоверь-
тесь, что в рабочей зоне нет людей, а все рабочие
покинули зону вращения поворотной части.



Измерение:

1.  Установите переключатели в следующие положения

:

Переключа-

тель управ-

ления двига-

телем

Переключа-

тель режима

мощности

Переклю-

чатель ре-

жима рабо-

ты

Переключатель автомати-

ческого режима холостого

хода/автоматического ре-

жима управления подачей

топлива

Выс. частота

вращения
холостого

хода

Режим НР

(Высокой

мощности)

Режим ко-

пания

OFF (Выключено)

2.  Передвиньте рычаг управления вращением пово-

ротной части на полный ход и верните его в ней-

тральное положение после поворота на 180

°, ко-

гда  метка  на  поворотной  части  совместится  с

меткой на раме гусеничной тележки.

3.  Измеряйте расстояние между двумя метками.

4.  Снова  совместите  метки,  поверните  поворотную

часть  на 180

°,  а  затем  повторите  испытание при

повороте в противоположном направлении.

5.  Повторите пп. 2…4 три раза и рассчитайте сред-

ние значения.



Оценка:

Смотрите  таблицу  стандартных  значений  характери-

стик в подразделе Т4-2.

Средства корректировки:

Смотрите "Неисправности типа В" в подразделе Т5-4.









T105-06-03-008





T105-06-03-009









T105-06-03-010










Две контрольные метки

Метка на опорно-поворотном устройстве

Метка на раме гусеничной тележки

Измеряйте расстояние между метками

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-7

ВНУТРЕННИЕ  ПЕРЕТЕЧКИ  В  ГИДРОМОТО-

РЕ МЕХАНИЗМА ВРАЩЕНИЯ ПОВОРОТНОЙ

ЧАСТИ



Краткое описание:

Следует проверить смещение поворотной части при поло-

жении машины на склоне под нагрузкой.



Подготовка:

1.

Проверьте  состояние  смазки  зубчатого  венца  и

опорно-поворотного устройства.

2.

Полностью  нагрузите  ковш;  вместо  грунта  можно

использовать груз (W) следующей массы:

Обратная лопата: W = 2850 кг

Прямая лопата: W = 3900 кг

3.

Установите  рабочее  оборудование  следующим  об-

разом:

Обратная лопата:

Полностью  втянув  шток  гидроцилиндра  рукояти  и  полно-

стью  выдвинув  шток  гидроцилиндра  ковша,  поднимите

стрелу так, чтобы палец крепления рукояти и палец креп-

ления пяты стрелы находились на одной высоте.

Прямая лопата:

Полностью  выдвинув  штоки  гидроцилиндров  руко-

яти  и  ковша,  поднимите  стрелу  так,  чтобы  палец

крепления рукояти и палец крепления пяты стрелы

находились на одной высоте.

4.

Поставьте  машину  на  гладкий  склон  с  крутизной

26,8% (15

°).

5.

Поверните поворотную часть на 90

° к склону. С по-

мощью  клейкой  ленты  нанесите  совмещающиеся

метки

на

наружную

поверхность

опорно-

поворотного устройства и раму гусеничной тележки,

как показано на рисунке.

6.

Поддерживайте  температуру  рабочей  жидкости  в

пределах 50

°±5°С.



Измерение

:

1.  Установите переключатели в следующие положения:

Переключатель

режима мощности

Переключатель

режима работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управления

подачей топлива

Режим НР

(Высокой мощности)  Режим копания OFF

(Выключено)

2.  Включите  двигатель  и  установите  низкую  частоту

вращения холостого хода. Спустя 5 минут измеряйте

расстояние  между  метками  на  опорно-поворотном

устройстве и раме гусеничной тележки.

3.  Выполните  измерение  при  вращении  поворотной

части в обоих направлениях.

4.  Выполните  измерение  по  три  раза  в  каждом  на-

правлении  и  определите  средние  значения.



Оценка:
Смотрите  таблицу  стандартных  значений  харак-
теристик в подразделе Т4-2.



Средства корректировки:
Смотрите  "Неисправности  типа  В"  в  подразделе
Т5-4.







T105-06-03-011

















T105-06-03-010



Метка на опорно-поворотном устройстве

Метка на раме гусеничной тележки

Измеряйте расстояние между метками

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-8

МАКСИМАЛЬНЫЙ УГОЛ НАКЛОНА

ПРИ ВРАЩЕНИИ ПОВОРОТНОЙ ЧАСТИ



Краткое описание:

Повернув поворотную часть на 90

° к склону, проверьте

максимальный  угол  наклона,  при  котором  поворотная

часть может поворачиваться в направлении подъема.



Подготовка:

1.

Проверьте  состояние  смазки  зубчатого  венца  и

опорно-поворотного устройства.

2.

Полностью  нагрузите  ковш;  вместо  грунта  можно  ис-

пользовать груз (W) следующей массы:

Обратная лопата: W = 2850 кг

Прямая лопата: W = 3900 кг

3.

Установите  рабочее  оборудование  следующим

образом:

Обратная лопата:

Полностью  втяните  шток  гидроцилиндра  рукояти  и  пол-

ностью выдвиньте шток гидроцилиндра ковша.

Прямая лопата:

Полностью выдвиньте штоки гидроцилиндров рукояти и

ковша. Палец крепления рукояти и палец крепления пя-

ты стрелы должны находиться на одной высоте.

4.

Поднимите машину по склону и поверните поворот-

ную часть на 90

° к склону.

5.

Поддерживайте  температуру  рабочей  жидкости  в

пределах 50

°±5°С.



Измерение:

1.

Установите переключатели в следующие положения:

Переключа-

тель управ-

ления двига-

телем

Переключа-

тель режима

мощности

Переключа-

тель режима

работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управления

подачей топлива

Высокая

частота

вращения

холостого

хода

Режим НР

(Высокой

мощности)

Режим копа-

ния

OFF (Выключено)



6.  Передвиньте  рычаг  управления  вращением  пово-

ротной  части  на  полный  ход,  чтобы  повернуть  по-

воротную часть вверх по склону.

7.  Если поворотная часть может вращаться, измеряй-

те угол наклона пола кабины.

8.  Поставьте машину на более крутой склон и повторите

пп. 2 и 3. Проверьте угол наклона при вращении по ча-

совой стрелке и против нее.

9.  Выполните измерения три раза.



Оценка:

Смотрите  таблицу  стандартных  значений  характери-

стик в подразделе Т4-2.



Средства корректировки:

Смотрите "Неисправности типа В" в подразделе Т5-4.












T105-06-03-011
