Экскаватор Zaxis 450 HITACHI. Руководство - часть 18





ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-13

ПРОВЕРКА СМЕЩЕНИЯ ШТОКОВ ГИД-

РОЦИЛИНДРОВ ПРИ КОПАНИИ



Краткое описание:
При  копании  измеряйте  смещение  под  нагрузкой
штоков  гидроцилиндров;  оно  может  быть  вызвано
перетечками  рабочей  жидкости  в  гидрораспредели-
теле или гидроцилиндрах стрелы, рукояти и ковша.





ПРИМЕЧАНИЕ:  Если  эта  проверка  выполня-

ется сразу после замены гидроцилинд-
ров,  движение  поршней  в  конце  хода
следует  выполнять  медленно,  чтобы
выпустить воздух из гидроцилиндров.



Подготовка:

1.  Полностью  загрузите  ковш.  Вместо  грунта

можно воспользоваться грузом, масса которо-
го (W).

Обратная лопата = 2850 кг
Прямая лопата = 3900 кг

2.  Установите  рабочее  оборудование  следую-

щим образом.
Обратная лопата:
Полностью втяните шток гидроцилиндра руко-
яти и полностью выдвиньте шток гидроцилин-
дра ковша
Прямая лопата:
Полностью  выдвиньте  шток  гидроцилиндров
рукояти и ковша.
Поднимите  стрелу  таким  образом,  чтобы  па-
лец верхней части рукояти и палец пяты стре-
лы  были  на  одной  высоте  как  для  обратной
лопаты, так и для прямой лопаты.

3.  Полностью  поверните  рукоять  от  стрелы,  а

ковш,  поверните  к  рукояти,  при  этом  держите
ковш так, чтобы палец крепления ковша и па-
лец пяты стрелы находились на одной высоте.

4.  Поддерживайте  температуру  рабочей  жидко-

сти в гидросистеме на уровне 50

± 5°С.

Измерение:

1.  Остановите двигатель.
2.  Спустя 5 минут  после  остановки  двигателя  за-

мерьте  изменение  положения  днища  ковша,  а
также гидроцилиндров стрелы, рукояти и ковша.

3.  Повторите п. 2 три раза и определите средние

значения измеряемых величин.



Оценка:
Обратитесь  к  таблице  стандартных  значений  ха-
рактеристик в подразделе Т4-2.

Средства корректировки:
Обратитесь к теме “Неисправности типа В” в под-
разделе Т5-4.















T110-06-03-002







T110-06-03-001



Выдвижение штока гидроцилиндра рукояти

Отметка

Втягивание штоков гидроцилиндров стрелы и ковша

Отметка

Отметка

ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-14

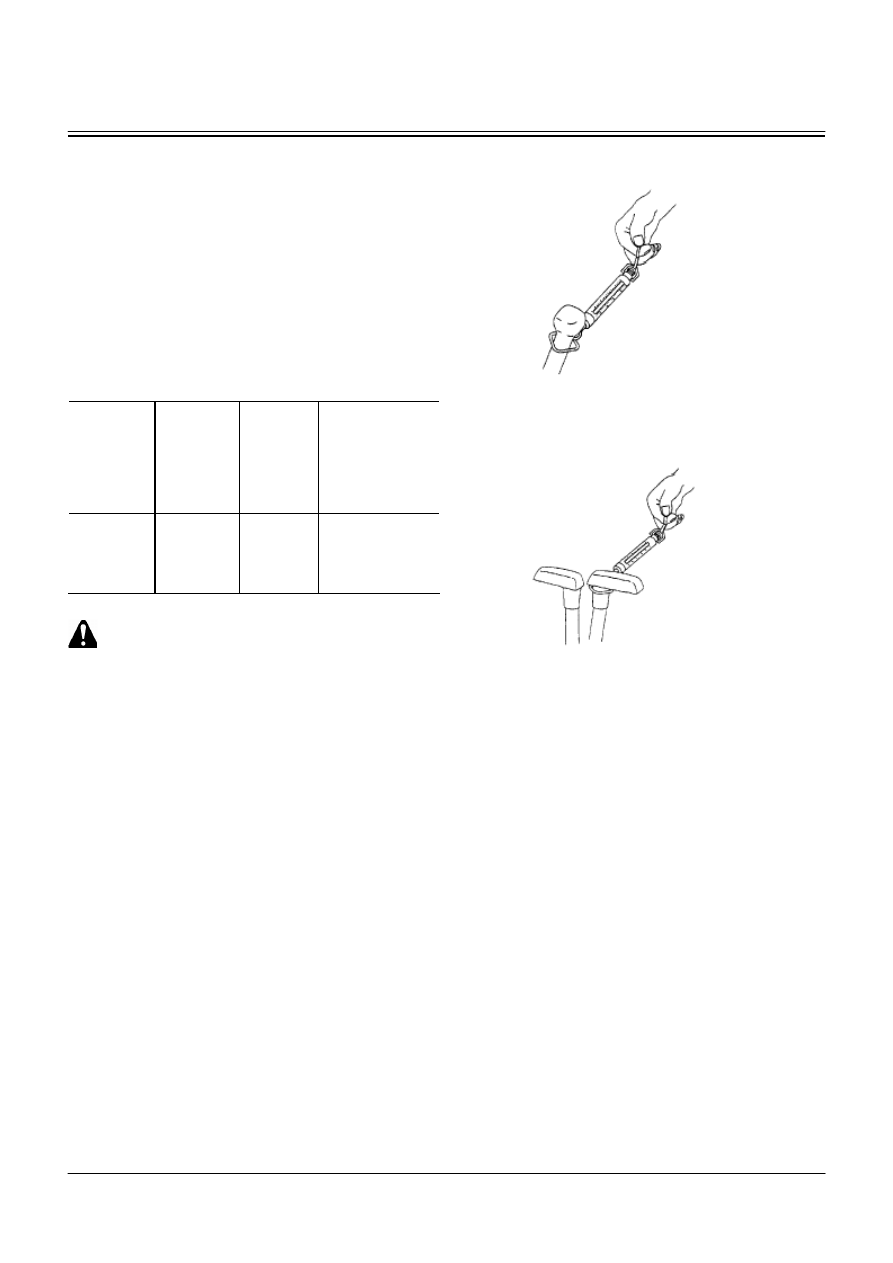

РАБОЧЕЕ УСИЛИЕ НА РЫЧАГАХ

УПРАВЛЕНИЯ



Краткое описание:

Следует  измерить  максимального  сопротивления

каждого из рычагов управления в центре рукоятки

с помощью динамометра.



Подготовка:

Поддерживайте температуру  рабочей  жидкости  в

пределах 50

°±5°С.



Измерение:

1.  Запустите двигатель

2.  Установите  переключатели  в  следующие  по-

ложения:

Переключа-

тель управ-

ления дви-

гателем

Переключа-

тель режи-

ма мощно-

сти

Переключа-

тель режи-

ма работы

Переключатель ав-

томатического ре-

жима холостого хо-

да/автоматического

режима управле-

ния подачей топ-

лива

Высокая

частота

вращения

холостого

хода

Режим НР

(Высокой

мощности)

Режим

копания  OFF (Выключено)



  ПРЕДОСТЕРЕЖЕНИЕ:  Берегитесь  травм.

Прежде  чем  начинать  измерения,  обяза-
тельно  удостоверьтесь,  что  в  рабочей  зо-
не нет людей, а все рабочие покинули зо-
ну вращения поворотной части.

3.  Передвиньте  рычаги управления стрелой (на подъ-

ем), рукоятью и ковшом на полный ход и измеряйте

максимальное  рабочее  усилие  для  каждого  из  них

при сбросе давления в исполнительных механизмах.

4.  Передвиньте  рычаг  опускания  стрелы  и  изме-

ряйте максимальное рабочее усилие опускания

стрелы  при  сбросе  давление  в  контуре  опуска-

ния  стрелы,  для  чего  установите  машину  в

безопасном месте и поднимите гусеницу.

5.  Передвиньте  рычаг  управления  вращением

поворотной  части  и  измеряйте  максимальное

рабочее усилие при сбросе давления, предва-

рительно  зафиксировав  рабочее  оборудова-

ние,  чтобы  предотвратить  вращение  поворот-

ной части.

6.  Опустите  ковш  на  землю,  чтобы  оторвать  гусенич-

ную ленту от земли. Передвиньте рычаг управления

передвижением  на  полный  ход  и  измеряйте

необходимое  для  этого  максимальное  рабочее

усилие.  По  окончании  процедуры  опустите  эту

гусеничную ленту и поднимите другую.

7.  Повторите указанные выше действия три раза

и определите средние значения.



Оценка:

Смотрите  таблицу  стандартных  значений  харак-

теристик в подразделе Т4-2.






T107-06-03-003







T107-06-03-004



ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-15

ХОД РЫЧАГА УПРАВЛЕНИЯ



Краткое описание:

1.  С помощью линейки измеряйте величину хода

каждого из рычагов управления в его верхней
части.

2.  Измерьте  ход  каждого  рычага  управления  по

центру рукоятки.

3.  Если при установке в нейтральное положение

имеется  люфт  рычагов  управления,  добавьте
половину  значения  люфта  к  значению  хода
рычага в каждом направлении.



ПРИМЕЧАНИЕ:  При  наличии  люфта  рычага

возьмите  половину  этого  значения  и
прибавьте к измеренному ходу.



Подготовка:
Поддерживайте температуру рабочей жидкости в
гидросистеме на уровне 50

± 5°С.



Измерение:

1.  Остановите двигатель.
2.  С помощью линейки измеряйте величину хода

каждого  рычага  в  его  верхней  части  от  ней-
трального положения до крайнего положения.

3.  Повторите п. 2 три раза и определите средние

значения величины хода.



Оценка:
Обратитесь  к  таблице  стандартных  значений  ха-
рактеристик в подразделе Т4-2.










T107-06-03-005



ОПЫТНОЕ ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК / Экскаватор

T4-4-16

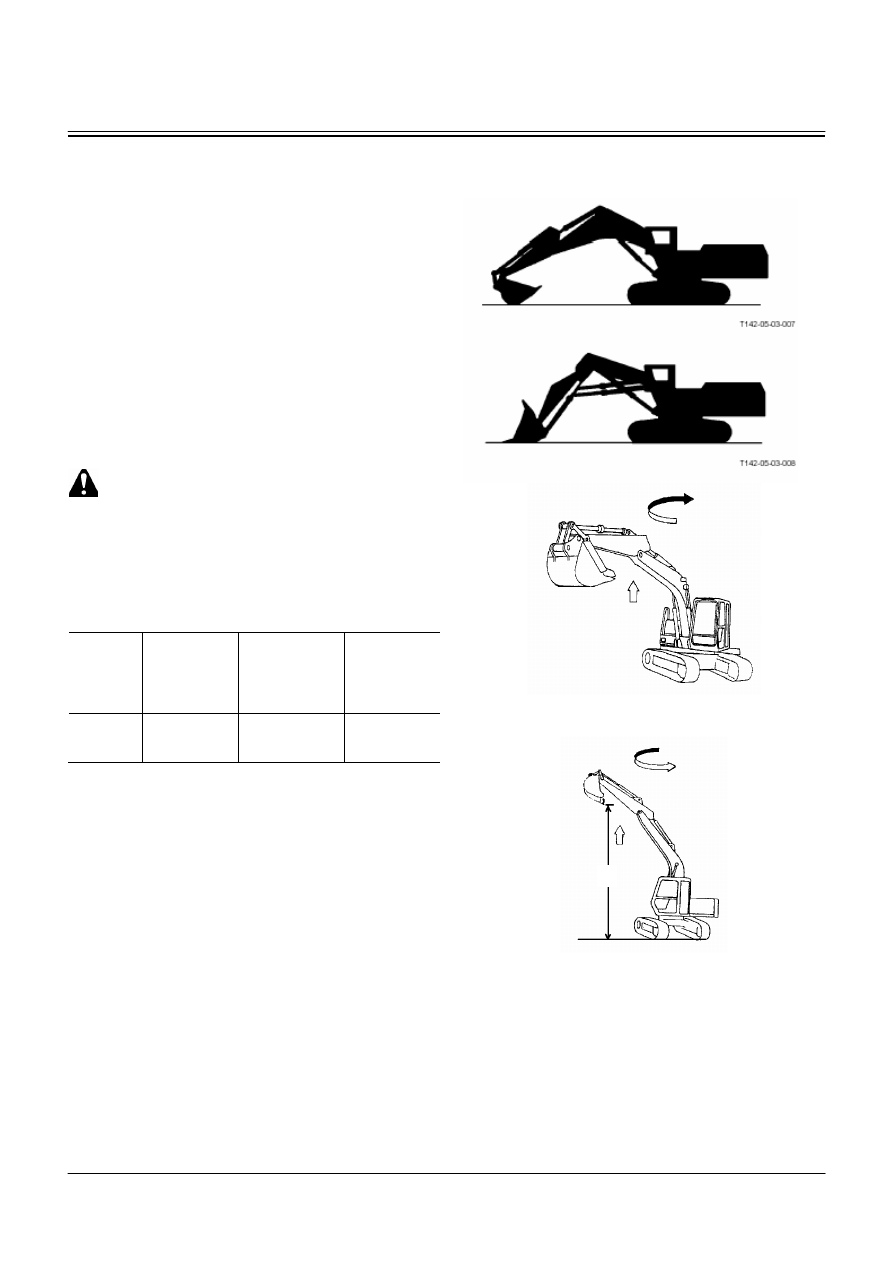

ПРОВЕРКА СОВМЕЩЕННОГО ВЫПОЛ-

НЕНИЯ ПОДЪЕМА СТРЕЛЫ И ВРАЩЕНИЯ

ПОВОРОТНОЙ ЧАСТИ



Краткое описание:

Проверьте, как и с какой скоростью выполняются

одновременно  подъем  стрелы  и  вращение  пово-

ротной части.



Подготовка:

1.  Запустите двигатель, установите высокую час-

тоту вращения холостого хода. Проверьте, как

выполняется  подъем  стрелы;  убедитесь,  что

он происходит плавно, без заедания.

2.  Установите машину с рабочим оборудованием

в  положение,  как  указано  на  рисунке.  Ковш

должен быть пуст.

3.  Поддерживайте  температуру  рабочей  жидко-

сти в гидросистеме на уровне 50

± 5°С.





ПРЕДОСТЕРЕЖЕНИЕ:  Берегитесь  несчаст-
ных  случаев.  Перед  началом  измерений
обязательно убедитесь, что в зоне враще-
ния  поворотной  части  нет  ни  людей,  ни
посторонних предметов.



Измерение:

1.  Поставьте  переключатели  в  следующие  поло-

жения:

Переключа-

тель управ-

ления двига-

телем

Переключатель

режима мощности

Переключатель ре-

жима работы

Переключатель

автоматического

режима холостого

хода / автомати-

ческого режима

управления пода-

чей топлива

Высокая час-

тота враще-

ния холосто-

го хода

Режим НР (Высо-

кой мощности)

Режим копания

OFF

(Выключено)



2.  Одновременно  выполните  вращение  поворот-

ной части и подъем стрелы.

3.  Когда  поворотная  часть  машины  развернется

на 90°,  отпустите  рычаги  управления,  чтобы

прекратить оба движения. Определите время,

требуемое для вращения поворотной части на

90° и подъема зубьев ковша на высоту Н.

4.  Повторите  пп. 2 и 3 три  раза  и  определите

средние значения измеряемых величин.



Оценка:

Обратитесь  к  таблице  стандартных  значений  ха-

рактеристик в подразделе Т4-2.



Средства корректировки:

Обратитесь к теме “Неисправности типа В” в под-

разделе Т5-4.









T107-06-03-010





T107-06-03-011








H
