Экскаватор Doosan Solar 180W-V.  ПРОВЕРКИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ПРИМЕЧАНИЕ:

См. “Очистка фильтра кондиционера", стр. 4-41.

ПРОВЕРКА ПРИБОРНОЙ ПАНЕЛИ

Когда переключатель включен, звуковой сигнал.

светодиод этого переключателя загорается и раздается

При включении переключателя освещения (ON) светодиодный дисплей должен включиться.

ПРОВЕРКА ШЛАНГОВ КОНДИЦИОНЕРА ВОЗДУХА

Проверить шланг на отсутствие трещин и повреждений.

ВНИМАНИЕ!

При возникновении утечки в зоне ее появления накапливается грязь. Проконсультируйтесь с дистрибьютором компании DOOSAN или агентством по продаже.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА КОНДЕНСАТОРА

Проверить конденсатор на предмет пыли и мусора. При необходимости очистить.

ПРИМЕЧАНИЕ:

См.

раздел

"Очистка радиатора,

охладителя масла и змеевика

конденсатора кондиционера", стр. 4-35.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА МАГНИТНОГО СЦЕПЛЕНИЯ

Проверить отсутствие грязи и препятствий работе магнитного сцепления.

Включить стартер в положение ("I") и проверить работоспособность магнитного сцепления. Если скорость вентилятора не выбрана, магнитное сцепление не будет работать.

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ

ПРИМЕЧАНИЕ:

См. "Проверка ремня вентилятора двигателя на наличие трещин, износа и

регулировка натяжения", стр. 4-31.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКИ КОВША

ЗАМЕНА ЗУБА КОВША

ОСТОРОЖНО!

В связи с возможностью падения металлических предметов при замене зубьев ковша следует всегда надевать защитный шлем, защитные перчатки и защитные очки.

Поверните ковш вверх и плавно опустите его округлую заднюю поверхность на грунт.

Заглушить двигатель и заблокировать гидравлические рычаги, ковшом.

прежде чем работать с

ПРИМЕЧАНИЕ:

Эти указания относятся только к оригинальным ковшам производства

компании DOOSAN. При использовании ковшей других производителей следует обращаться к соответствующим инструкциям.

Рис. 98

1. Следует регулярно проверять зубья

   ковша,

   чтобы убедиться в отсутствии

   значительного износа или повреждений.

   Не следует допускать,

   чтобы сменные

   зубья ковша стирались до такой степени, чтобы открывались адаптеры. См. рис 98.

2. Чтобы заменить зуб

   (1,

   рис. 99),

   использовать молоток и зубило, сдвинуть стопорный штифт

   чтобы

   (2) и

   стопорную шайбу (3) с адаптера зуба (4).

3. После снятия изношенного зуба

   использовать шпатель,

   чтобы очистить

   держатель как можно лучше.

4. Вдвинуть новый зуб на место и вставить стопорную шайбу.

5. Вставить стопорный штифт в зуб и с помощью молотка перемещать штифт

Рис. 99

внутрь,

пока стопорная шайба не

окажется в стопорной канавке.

Экскаватор Doosan Solar 180W-V. ЗАМЕНА УПЛОТНИТЕЛЬНЫХ КОЛЕЦ КОВША

ОСТОРОЖНО!

В связи с возможностью падения металлических предметов при замене пальцев следует всегда надевать защитный шлем, защитные перчатки и защитные очки.

1. Следует регулярно проверять уплотнительные кольца ковша. В случае износа или повреждения необходимо выполнить замену.




2. Переместить старую уплотнительную






   Рис. 100

   прокладку

   (1,

   рис. 101)

   на выступ



   (2)

   вокруг пальца ковша

   (3).

   Удалить палец

   ковша и убрать рукоять или звено подвески ковша (4), чтобы они не мешали.







3. Снять старое уплотнительное кольцо и временно установить новое (1, рис. 102)



   Рис. 101

   на выступ ковша

   (2).

   Убедиться,



   что

   канавки для уплотнительного кольца на

   звене подвески ковша очищены.

   (4)

   и на выступе




4. Выровнять рукоять или звено подвески с отверстием пальца ковша и вставить палец ковша (3, рис. 101).




   Рис. 102

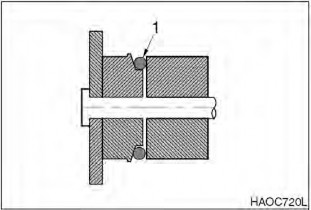

5. Поместить новую уплотнительную

прокладку

(1,

рис. 103)

в канавку для

уплотнительной прокладки.

Рис. 103

Экскаватор Doosan Solar 180W-V. ПРОЦЕДУРЫ РЕГУЛИРОВАНИЯ КОВША

УСТАНОВКА НОВОГО КОВША

1. При установке на экскаватор нового ковша измерить внутреннее расстояние между проушинами ковша и внешнее расстояние через втулку крепления рукояти.

2. Перед сборкой вычесть зазоры с двух сторон из разницы между двумя величинами и выполнить соответствующую регулировку шайбами.

ОСТОРОЖНО!

Чтобы проверить величину поперечного люфта в точке присоединения ковша, ковш должен

свободно двигаться,

но во всех других случаях его следует опускать на грунт или

поддерживать блоками, чтобы обеспечить неподвижность этого узла. Заглушить двигатель, повесить табличку и заблокируйте рычаги, чтобы предотвратить движение во время этой процедуры.

Экскаватор Doosan Solar 180W-V. ПРОЦЕДУРЫ РЕГУЛИРОВАНИЯ УСТАНОВЛЕННОГО КОВША

1. При установленном ковше повернуть его и рукоять наружу и опустите стрелу так, чтобы

   зубья ковша были направлены от экскаватора,

   находясь при этом в нескольких

   сантиметрах от грунта.

   Такое положение ковша обеспечивает простой доступ для

   проведения измерения линейных размеров.

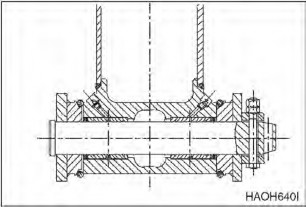

2. Сместить ковш в сторону и проверить поперечный люфт под уплотнительными кольцами в точке присоединения.

   Суммарный зазор должен быть равен 1

   мм между боковой стороной бобышки и внутренней стороной втулки проушины

   (Y,

   рис. 104).

   Слишком тугая посадка

   (меньше

   1 мм)

   может вызвать

   чрезмерный износ,

   а слишком большой

   зазор может вести к повышенному шуму и быть потенциально опасным с точки зрения управления.




3. Повторно проверить зазор,

   перемещая

   ковш в противоположную сторону и повторно проводя измерения.




4. При необходимости регулировки снять две контргайки (1, рис. 104) и болт (2) с

пальца

(3).

Добавить

(или удалить)

регулировочные шайбы

(4)

по мере

необходимости.

Следует использовать

Рис. 104

одинаковое количество шайб с каждой

стороны.

Установить болт

(2)

и две

контргайки

(1).

Контргайки должны

отступать от бобышки на 1-2 мм в точке

(X).
