Экскаватор Doosan Solar 180W-V. ПРОВЕРКА И РЕГУЛИРОВКА ДВИГАТЕЛЯ **

Обратиться к ближайшему дистрибьютору экскаваторов компании Doosan.

Обратиться к поставщику двигателей для проверки и регулировки следующего:

• Давление компрессии двигателя.

• Давление впрыска.

• Синхронизация впрыска.

2000

ЧАСОВ / ЕЖЕГОДНОЕ ОБСЛУЖИВАНИЕ

ВЫПОЛНЕНИЕ ВСЕХ ЕЖЕДНЕВНЫХ, 50-, 250-, 500- и 1000-ЧАСОВЫХ ПРОВЕРОК

Экскаватор Doosan Solar 180W-V. ЗАМЕНА ГИДРАВЛИЧЕСКОГО МАСЛА И ОЧИСТКА ФИЛЬТРА ВСАСЫВАНИЯ

ОСТОРОЖНО!

После обычной работы машины трансмиссионное масло очень горячее. Дать системе остыть перед обслуживанием любых гидравлических компонентов.

Гидравлический бак находится под

давлением.

Повернуть крышку сапуна,

чтобы выпустить воздух под давлением. После выхода воздуха можно безопасно снять крышку сапуна или крышки для обслуживания.

ВАЖНЫЕ СВЕДЕНИЯ!

Необходимо удалить грязь и воду с верха гидравлического бака, особенно, вокруг заливных отверстий и отверстий фильтров.

ПРИМЕЧАНИЕ:

С учетом вида проводимых экскаваторных работ,

эксплуатационных

условий (экстремально жаркая или пыльная атмосфера) и типа дополнительного

переднего навесного оборудования

(гидравлическая дробилка и пр.),

гидравлическую жидкость может потребоваться менять чаще.

1. Установить машину на плотном ровном

   грунте.

   Повернуть верхнюю часть

   машины перпендикулярно колесам

   (90°).

   Опустить стрелу и установить ковш на грунт, как показано на рис. 85.

2. Установить рычаг блокировки в заблокированное положение (LOCK).

3. Выключить двигатель.

4. Вращая крышку сапуна




   (1,




   рис. 88)

   стравить сжатый воздух из гидравлического бака.




   Рис. 85










5. Слить гидравлическое масло из бака в емкость достаточного объема (не менее

   250 л).

   Опорожнив бак,

   вставьте в него



   сливную заглушку.

   ВАЖНЫЕ СВЕДЕНИЯ!

   При извлечении сливной заглушки следует учитывать возможность выхода струи масла.




6. Осторожно снять болты и крышку (2, рис.

   88) с верхней части бака

   гидравлического масла.

   Под крышкой



   Рис. 86

   находится пружина

   (3),



   которая

   выталкивает крышку вверх.




7. Извлечь пружину (3, рис. 88) и сетчатый фильтр (5), потянув за стержень (4).

8. Очистить сетчатый фильтр внутри и

   снаружи.

   Заменить сетчатый фильтр,

   если он сломан.

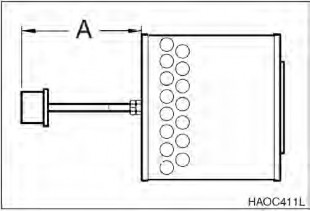

9. Установить сетчатый фильтр (5, рис. 88) на утолщенную часть всасывающей трубы.




   ПРИМЕЧАНИЕ:

   Размер "A" равен 673 мм.




   Рис. 87










10. Залить масло в бак гидравлической системы. Проверить уровень с помощью смотрового указателя на боковой стенке бака.

ПРИМЕЧАНИЕ:

резервуаров” емкости.

См. “Вместимость на стр. 4-7 для уточнения

11.

Установить пружину

(3,

рис. 88) на

стержень (4) и собрать крышку (2).

1. Снять узлы полнопоточного фильтра и кольцевого уплотнения. Вновь собрать и

   установить узлы фильтра.

   См.

   рис. 64.

   Использовать новое уплотнительное кольцо.

2. Определить местоположение узла

   системы управления.

   См.

   рис. 63.

   Отвинтить корпус,

   снять

   уплотнительное кольцо и фильтрующий патрон. См. рис. 64.

   ПРИМЕЧАНИЕ:

   Корпус фильтра будет

   наполнен маслом.

   Следует соблюдать

   осторожность при снятии этого элемента.

3. Вставить новый фильтрующий патрон и

уплотнительное кольцо.

Нанести

15.

небольшое количество масла на уплотнительное кольцо и вновь установить узел корпуса на головку фильтра.

После замены и чистки масла, фильтрующего элемента и сетчатого фильтра выпустить воздух из системы. См. раздел “Выпуск воздуха и заполнение гидравлической системы”, стр. 4-58.

Рис. 88

ВАЖНЫЕ СВЕДЕНИЯ!

При использовании гидравлической дробилки, учитывая высокий уровень тепла, выделяемый

этим оборудованием,

следует применять интервалы замены,

рекомендованные в разделе

“Интервалы обслуживания: масло и фильтр гидравлической системы”, стр. 3-42.
