Экскаватор Doosan Solar 180W-V. НАСОС ПЕРЕКАЧКИ ТОПЛИВА

ОСТОРОЖНО!

1. Не работайте с сухим топливным насосом больше 15 секунд.

   • Охлаждение и смазка насоса достигается за счет прохождения через него топлива. Если насос работает без топлива, тепло, выделяемое двигающимися частями, может повредить роторы, лопасти и уплотнения насоса. Для предотвращения чрезмерного износа и / или повреждения насоса не допускать работы насоса без топлива более 15 секунд.

2. Не допускать работы насоса больше 15 минут без перерыва.

   • Продолжительное использование насоса дольше рекомендованного времени вызывает перегрев двигателя и ведет к его повреждению.

3. Не допускается использовать насос дозаправки с другими типами топлива или с другими жидкостями. Используйте только с дизельным топливом.

   • Не допускается использовать насос дозаправки с другими типами топлива,

     имеющими низкую температуру воспламенения.

   • Не допускается использовать насос дозаправки с топливом, содержащим влагу. Влага в механизме насоса может стать причиной появления ржавчины и может вызвать отказ насоса.

4. При работе с насосом всегда следует использовать фильтр грубой очистки, установленный на впускном шланге. Это предотвратит попадание в насос посторонних частиц. Следует всегда содержать насос и все его компоненты в чистоте.

   • Попадая в насос,

     грязь и прочие посторонние частицы могут застрять между его

     роторами и/или лопастями, что вызывает выделение тепла, которое может явиться причиной поломки насоса.

   • Не допускается снимать фильтр грубой очистки или заменять его фильтром с более

     крупной сеткой для увеличения потока топлива.

5. При работе с насосом следует соблюдать осторожность, чтобы не перелить и не разлить топливо.

6. Следует убедиться, течения топлива.

   что направление обратного клапана соответствует направлению

7. При потере,

   повреждении или выходе из строя каких-либо компонентов насоса

   незамедлительно заменить их новыми.






   ВАЖНЫЕ СВЕДЕНИЯ!

   Если при работе с насосом обнаружены следы утечки,

   осмотреть указанные ниже

   компоненты для предотвращения возгорания или опасного разлива топлива.

   • Проверить все шланги, подходящие к насосу перекачки и идущие от него.

   • Проверить все зажимы шлангов.

   • Проверить впускное отверстие насоса перекачки.

Насос перекачки предназначен для перекачки топлива из дополнительной топливной емкости в топливный бак. На впускном шланге установлен обратный клапан, не позволяющий топливу

перетекать обратно из топливного бака в исходную емкость.

Также во впускном шланге

установлен фильтр грубой очистки, топливный бак посторонних частиц.

препятствующий попаданию в насос перекачки и

Встроенный в мотор тепловой ограничитель автоматически отключает питание при перегреве мотора, чтобы предотвратить возможные повреждения.

Рис. 92

1. КОРПУС 4. КРЫШКА СЕТЧАТОГО ФИЛЬТРА ПРЕДВАРИТЕЛЬНОЙ (ГРУБОЙ) ОЧИСТКИ

2. ОБРАТНЫЙ КЛАПАН 5. ВПУСКНОЙ ШЛАНГ

3. СЕТЧАТЫЙ ФИЛЬТР ПРЕДВАРИТЕЛЬНОЙ

(ГРУБОЙ) ОЧИСТКИ

6. ВЫКЛЮЧАТЕЛЬ

1. Снять колпачок (4, рис. 92) фильтра грубой очистки (3) на конце впускного шланга (5).




   ПРИМЕЧАНИЕ:

   Поместить колпачок фильтра (4, рис. 92) в безопасное место, чтобы после

   окончания заправки закрыть фильтр (3).




2. Вставить впускной шланг (5, рис. 92) в емкость с топливом для дозаправки.

3. Установить переключатель (6, рис. 92) топливного насоса во включенное положение (ON).




   ПРИМЕЧАНИЕ:

   Скорость перекачки топлива насосом перекачки приблизительно равна 20

   литрам в минуту. Следует соблюдать предельную осторожность при перекачке топлива, чтобы не оно не переполнило бак и не полилось через край.




4. Сразу по окончании перекачки топлива установить переключатель отключенное положение (OFF), чтобы остановить насос.

   (6,

   рис. 92) в

5. Поднять впускной шланг (5, рис. 92) из топливной емкости и перевести переключатель (6)

   на 2

• 3 секунды во включенное положение

(ON),

чтобы слить оставшееся в шланге

топливо в топливный бак.

1. Установить колпачок (4, рис. 92) впускного фильтра грубой очистки (3) и вернуть впускной шланг (5) в положение для хранения.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКИ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

ПРИМЕЧАНИЕ:

Запрещается демонтировать электрические и электронные компоненты.

Проконсультироваться с дистрибьютором компании продаже перед обслуживанием.

Doosan или агентством по

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ОСТОРОЖНО!

Электролит аккумуляторной батареи содержит серную кислоту и может вызвать ожоги кожи и прожечь одежду.

Если электролит вылился на человека, водой.

необходимо немедленно залить облитый участок

Кислота в батареях может вызвать слепоту при попадании в глаза. При попадании кислоты в глаза необходимо немедленно промыть их большим количеством воды и сразу обратиться к врачу.

Если кислота случайно попала внутрь организма, следует выпить большое количество воды или молока, взбитые яйца или растительное масло.

Следует немедленно обратиться к врачу или в медицинское учреждение, предотвращением отравлений.

занимающееся

При работе с аккумуляторными батареями необходимо всегда работать в защитных очках.

В батареях образуется газообразный водород, поэтому имеется опасность взрыва. Рядом с батареей недопустимо курить или выполнять действия, приводящие к появлению искр.

Перед началом работы с батареями выключить двигатель и повернуть ключ зажигания в отключенное положение (OFF).

Следует исключить возможность закорачивания выводов батареи в результате случайного контакта с металлически предметами, например, с инструментами.

При отключении и установке необходимо установить, какой из выводов положительный (+) и какой отрицательный (-).

При снятии батареи сначала следует отключать отрицательный вывод батареи сначала следует подсоединять положительный (+) вывод.

(-). При установке

Если контакт вывода неплотный имеется опасность возникновения искр,

которые могут

вызвать взрыв. При подключении зажимов выводов следует устанавливать их плотно.

Батареи в холодную погоду.

В холодную погоду возрастает потребление энергии батарей,

так они используются для

предварительного прогрева двигателя и для запуска холодного двигателя. При понижении температуры эксплуатационные качества батарей ухудшаются.

В очень холодную погоду следует снимать аккумуляторы на ночь и помещать их в теплое место. Это способствует сохранению их большей мощности.

Проверка уровня электролита в батареях.

В этой машине используется две аккумуляторные батареи необслуживаемого типа. Они не требуют добавления воды.

Когда индикатор зарядки становится прозрачным, это означает, что электролита недостаточно из-за утечки или ошибки

системы зарядки.

Определить причину

возникновения проблемы и немедленно заменить батареи.

Проверка состояния зарядки

Проверить состояние зарядки с помощью индикатора зарядки.

Рис. 93

• ЗЕЛЕНЫЙ: заряжен.

• ЧЕРНЫЙ: Недостаточно заряжен.

• ПРОЗРАЧНЫЙ: Заменить батарею.

Проверить выводы батареи

Убедиться, что батарея надежно закреплена в своем отсеке. Очистить выводы батареи и

соединители кабелей батарей.

Раствор

пищевой соды в воде помогает нейтрализовать кислоту на поверхности батареи, выводах и на соединителях кабелей. Для предотвращения коррозии на соединители можно нанести технический вазелин или консистентную смазку.

Замена аккумулятора

Когда индикатор зарядки становится

Рис. 94

прозрачным,

следует заменить батарею.

Батареи следует всегда заменять парами. Одновременное использование старой и новой батарей сокращает срок службы

новой батареи.

Одновременное

использование старой и новой батарей сокращает срок службы новой батареи.

ПРЕДОХРАНИТЕЛИ

1. Предохранители в блоке предохранителей предназначены для защиты различных электрических цепей

   и их компонентов от повреждения.

   См.

   рис. 95.

   Используются стандартные

   автомобильные предохранители.

2. В разделе предохранителей"

   "Определение

   на стр. 4-66

   перечислены электрические цепи и сила

   тока,

   на которую рассчитаны

   предохранители каждой из этих цепей. При сгорании предохранителя выяснить причину и устранить все неисправности или отказы.

3. НЕ вставлять предохранитель, рассчитанный на больший ток, в гнездо с

Рис. 95

меньшим током.

Следствием этого

может быть серьезное повреждение электрических компонентов или возгорание.

ВНИМАНИЕ!

Перед заменой предохранителя убедиться, что стартер находится в выключенном положении (O).

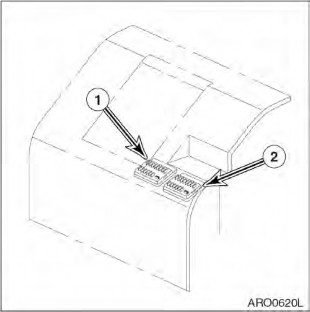

Блоки предохранителей

На левой стороне блока обогревателя находятся два блока с плавкими

предохранителями

(1 и

2, рис. 96).

Предохранители предохраняют электрические устройства от перегрузки в сети или короткого замыкания.

Этикетка,

прикрепленная к внутренней

стороне крышки блока предохранителей, указывает для каждого предохранителя назначение и номинальное значение тока в амперах.

Запасные предохранители расположены на внутренней стороне крышки блока предохранителей.

Заменить предохранители при разрыве

плавкой вставки.

При разрыве плавкого

Рис. 96

элемента нового предохранителя проверить

электрическую цепь и устранить неисправность.

ВНИМАНИЕ!

Предохранители следует всегда заменять предохранителями того же типа и

емкости.

В противном случае может

произойти повреждение электрической цепи.

Определение предохранителей

.

Блок предохранителей (1)

Блок предохранителей (2)

Рис. 97
